Biến dòng Rogowski – Cách chọn cảm biến dòng mềm cho tủ điện

Biến dòng Rogowski phù hợp khi cần đo dòng AC trên cáp lớn, thanh cái hoặc tủ điện hiện hữu khó bố trí CT dạng khối. Vòng đo mềm có thể mở để đặt quanh vật dẫn, giúp giảm thao tác tháo đầu cáp khi bổ sung giám sát tải.

Để chọn đúng, cần xác định đồng thời kích thước vòng, độ nhạy cuộn và bộ xử lý tín hiệu. Với PLC nhận 4–20 mA, giải pháp trọng tâm là RC150 hoặc RC190 kết hợp S201RC-LP; chọn riêng cuộn đo chưa tạo thành một bộ đo hoàn chỉnh.

Biến dòng Rogowski là gì?

Biến dòng Rogowski là cảm biến dòng dùng cuộn dây dạng vòng không có lõi sắt từ. Trong ứng dụng tủ điện, cuộn thường có kết cấu mềm, đầu nối mở được và dây tín hiệu riêng. Tên gọi biến dòng mềm hoặc Rogowski coil mô tả nhóm thiết bị này.

Điện áp cảm ứng của cuộn phụ thuộc tốc độ biến thiên dòng điện. Bộ tích phân và xử lý đo khôi phục thông tin dòng, sau đó cung cấp giá trị cho đồng hồ hoặc tín hiệu chuẩn về hệ thống. Vì vậy, ngõ ra cuộn thô không tương đương CT 5 A hay tín hiệu 4–20 mA.

Nguyên lý chỉ cần nắm tới đây để chọn thiết bị. Phần nền tảng về sơ cấp, thứ cấp và cảm ứng điện từ xem tại cấu tạo biến dòng và nguyên lý hoạt động của CT. Rogowski không đo được thành phần DC ổn định; nếu cần đo ắc quy hoặc DC bus, xem cảm biến dòng DC.

Khi nào nên chọn biến dòng Rogowski?

Cáp lớn, thanh cái rộng hoặc nhiều cáp song song

Một CT đủ tỷ số dòng vẫn có thể không lắp vừa vật dẫn. Biến dòng Rogowski đáng cân nhắc khi cửa sổ CT quá nhỏ, đầu cos cản thao tác hoặc thanh cái nhiều lớp chiếm diện tích lớn. Vòng của biến dòng Rogowski cần bao được đúng nhóm vật dẫn cần đo và còn khoảng trống để đóng khóa.

Bổ sung đo dòng cho tủ điện hiện hữu

Trong dự án cải tạo, lợi ích của biến dòng Rogowski nằm ở giảm tháo lắp cơ khí. Bạn có thể tận dụng vị trí quanh tuyến cáp để bổ sung kênh giám sát, thay vì thay đổi kết cấu thanh cái. Tuy nhiên, vẫn phải khảo sát đường đưa vòng vào và vị trí cố định dây tín hiệu.

Muốn theo dõi tải tại hệ thống điều khiển

Biến dòng Rogowski kết hợp converter phù hợp cho xu hướng dòng tải, cảnh báo vượt ngưỡng hoặc so sánh dòng giữa các nhánh. Nếu cáp nhỏ, dòng thấp và dễ lắp, hãy đối chiếu thêm cảm biến dòng AC để chọn phương án gọn hơn.

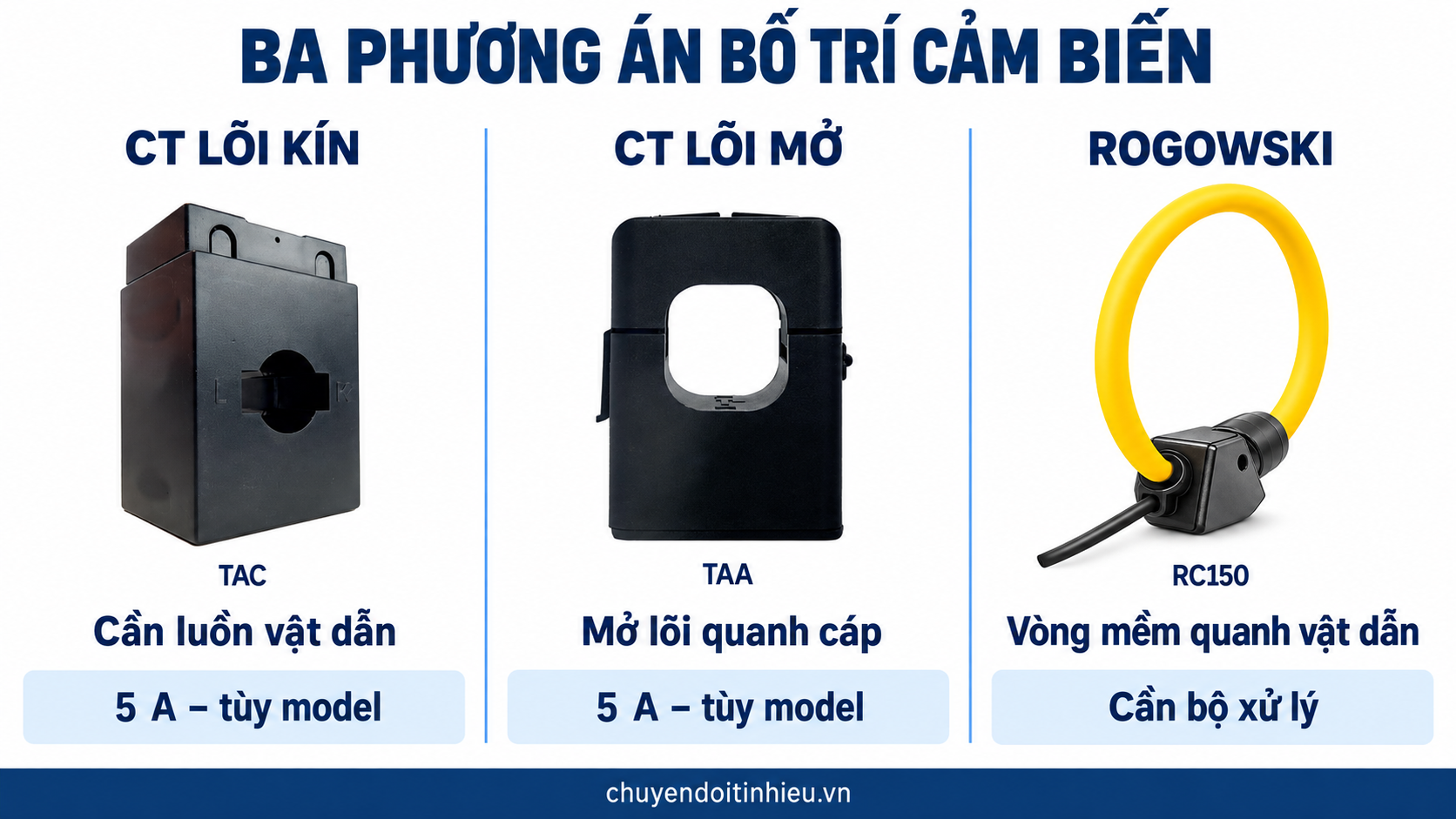

So sánh Rogowski với CT lõi kín và CT lõi mở

Biến dòng Rogowski không mặc nhiên thay thế mọi CT. Nếu công tơ chỉ nhận 5 A, cần giữ chuỗi thiết bị tương thích đầu vào đó. Bài biến dòng dạng kẹp giúp chọn giữa các nhóm; phần tiếp theo tập trung chọn đúng cuộn và bộ xử lý.

Cách chọn cuộn Rogowski và bộ chuyển đổi phù hợp

Chọn dải dòng theo vùng vận hành

Khi chọn biến dòng Rogowski, ghi lại dòng thường chạy, dòng lớn nhất cần giám sát và tình huống quá tải. Tránh chọn thang quá lớn khiến dòng làm việc nằm sát đáy dải. Cũng không chọn sát dòng hiện tại nếu tải dự kiến tăng. Với biến dòng Rogowski, giới hạn sử dụng của cả bộ phụ thuộc converter, không chỉ cuộn.

Ví dụ tuyến tải thường chạy 350–700 A, cần giám sát tới 900 A: có thể đánh giá RC150 ghép thang 1.000 A. Đây là ví dụ lựa chọn, cần xác nhận thêm dòng cực đại và điều kiện lắp trước khi chốt.

Đo kích thước thực tế, không suy từ tiết diện cáp

Cáp ghi 240 mm² chưa cho biết đường kính ngoài sau cách điện. Với thanh cái, cần chiều rộng, chiều dày, số thanh mỗi pha và khoảng cách giữa các thanh. Với bó cáp, đo toàn bộ bao hình thay vì cộng riêng đường kính từng sợi.

Phân biệt chiều dài vòng đo với chiều dài dây tín hiệu. Một cuộn có vòng dài 40 cm không có nghĩa đường kính trong 40 cm. Không chọn vòng vừa khít hoặc ép cuộn gập góc để ôm thanh cái; cần chừa khoảng hở và không gian đóng đầu nối.

Ghép đúng độ nhạy cuộn và bộ nhận

Hai cuộn biến dòng Rogowski cùng lắp vừa cáp chưa chắc thay thế được nhau. RC150 có độ nhạy 100 mV/kA tại 50 Hz, RC190 là 333 mV/kA tại 50 Hz. Thay cuộn nhưng giữ cách quy đổi cũ sẽ làm sai thang đo. Thông số đối chiếu tại tài liệu Seneca RC150 và tài liệu Seneca RC190.

Xét độ chính xác, tần số và dạng tải

Với biến dòng Rogowski, đánh giá sai số của cả chuỗi: cuộn, vị trí lắp, converter và đầu vào analog. Không lấy riêng sai số một linh kiện làm cam kết toàn hệ thống. Với tải có sóng hài, kiểm tra khả năng TRMS, băng thông theo thang và điều kiện công bố sai số.

Biến dòng Rogowski có thể phục vụ nhiều phép đo AC, nhưng bộ chuyển dòng tải không mặc nhiên là máy phân tích chất lượng điện. Nếu cần ghi dòng khởi động nhanh, dạng sóng hoặc đầu ra biến tần, phải xác nhận riêng khả năng của bộ xử lý.

Chọn ngõ ra và số kênh ngay từ đầu

Hệ thống biến dòng Rogowski đưa về PLC qua 4–20 mA cần đủ kênh AI và nguồn vòng lặp. Nếu hệ thống yêu cầu Modbus, cần thiết bị đo có truyền thông hoặc module chuyển AI phù hợp. Đo độc lập ba pha bằng S201RC-LP cần ba cuộn, ba converter và ba kênh nhận.

Giải pháp Seneca RC150/RC190 kết hợp S201RC-LP

Chuỗi chức năng của bộ biến dòng Rogowski là: dòng tải AC → cuộn RC150/RC190 → S201RC-LP → 4–20 mA → PLC/BMS. Cuộn đảm nhiệm cảm nhận dòng; converter xử lý tín hiệu và truyền giá trị đo.

Các thang trên được liệt kê trong manual S201RC-LP của Seneca. Khi đặt hàng, xác nhận phiên bản thiết bị và tài liệu đi kèm. RC190 không được dùng với cách quy đổi 4.000 A của RC150.

Chọn kích thước RC150 và RC190

RC150 có các phiên bản vòng khác nhau; chẳng hạn mã RC150-040-100-3M được hãng mô tả vòng 40 cm, đường kính trong khoảng 12 cm, dây 3 m. Với RC190-060-333-3M, vòng 60 cm, đường kính trong khoảng 19 cm và dây 3 m. Đây là ví dụ order code, không phải kích thước chung của cả dòng.

Nguồn vòng lặp và quy đổi trên PLC

S201RC-LP dùng nguồn qua vòng 4–20 mA, điện áp 9–28 VDC theo thông số S201RC-LP từ hãng. Cần kiểm tra AI chủ động hay thụ động để bố trí nguồn đúng, đồng thời tính tải vòng lặp theo điện áp thực tế.

Với thang 0–1.000 A, quy đổi lý tưởng: I tải = (mA − 4) × 1.000 / 16. Tương ứng 4 mA là 0 A, 12 mA là 500 A và 20 mA là 1.000 A. PLC nên xử lý riêng trạng thái mất tín hiệu, tránh hiển thị thành dòng tải âm.

Ứng dụng trong tủ MSB, máy phát và giám sát dòng tải

Tủ MSB và các nhánh phân phối

Biến dòng Rogowski giúp bổ sung điểm đo tại nhánh lớn để theo dõi mức tải theo ca. Khi nhiều cáp song song cùng pha, có thể bao toàn bộ nhóm cùng chiều nếu lắp đặt cho phép. Chỉ đo một cáp trong nhóm sẽ không đại diện tổng dòng khi dòng chia không đều.

Đầu ra máy phát điện

Đặt kênh đo tại tuyến đầu ra phù hợp sơ đồ chuyển nguồn để theo dõi tải máy phát. Nếu cần so sánh ba pha, phải đo riêng từng pha. Một kênh dòng không đủ kết luận mất cân bằng của toàn hệ thống.

Đưa dữ liệu về BMS hoặc SCADA

Tín hiệu 4–20 mA hỗ trợ hiển thị, lưu xu hướng và cảnh báo theo ngưỡng. Biến dòng Rogowski ghép converter dòng không tự tạo dữ liệu kW, hệ số công suất hay kWh; các phép đo đó cần thêm thông tin điện áp, quan hệ pha và thiết bị tính toán phù hợp.

Lắp đặt biến dòng Rogowski và các lỗi thường gặp

Khảo sát điểm đo trước khi chọn vòng biến dòng Rogowski. Sau khi thực hiện quy trình an toàn, kiểm tra vỏ cuộn, đầu khóa và đường đi dây. Đặt vòng bao đúng vật dẫn, đóng khóa hoàn chỉnh, giữ khoảng hở và bố trí chiều theo ký hiệu trên cuộn. Đối chiếu hướng dẫn lắp RC150 khi lắp thực tế.

Sau lắp đặt, đối chiếu số đo với dụng cụ tham chiếu phù hợp ở vài mức tải. Ghi lại model cuộn, thang converter, kênh AI và công thức scale để thuận tiện bảo trì. Không tự ghép đầu ra nhiều cuộn song song vào một S201RC-LP.

Câu hỏi thường gặp về biến dòng Rogowski

Biến dòng Rogowski có đo được DC không?

Không đo được DC ổn định. Với dòng một chiều, cần cảm biến Hall hoặc công nghệ đo DC phù hợp.

Có nối cuộn Rogowski trực tiếp vào PLC không?

Không nối cuộn thô vào AI 4–20 mA thông thường. Cần bộ xử lý như S201RC-LP; chỉ kết nối trực tiếp khi thiết bị nhận có đầu vào Rogowski tương thích.

Biến dòng Rogowski có thay CT 5 A cho công tơ được không?

Không thay trực tiếp. Đầu vào CT 5 A và đầu vào Rogowski khác nhau. Hãy kiểm tra đúng loại đồng hồ trước khi chọn cảm biến.

Chọn RC150 hay RC190?

Chọn theo thang dòng của bộ xử lý, độ nhạy đầu vào và kích thước lắp. Không suy rằng RC190 đo dòng lớn hơn chỉ vì số model lớn hơn.

Cần gửi gì để được báo giá bộ đo?

Gửi ảnh vị trí lắp, dòng thường chạy và cực đại, kích thước vật dẫn, số pha, khoảng cách tới converter và tín hiệu hệ thống nhận. Báo giá nên tách cuộn, bộ xử lý và phụ kiện để xác định đủ số kênh.
