Cảm biến Hall là gì? Nguyên lý và ứng dụng đo dòng điện AC/DC

Cảm biến Hall là một trong những công nghệ quan trọng để đo dòng điện một chiều DC và dòng AC/DC trong hệ thống công nghiệp. Thay vì mắc trực tiếp một điện trở shunt vào đường công suất, cảm biến sử dụng từ trường sinh ra xung quanh dây dẫn để xác định dòng điện, sau đó chuyển giá trị đo thành tín hiệu phù hợp cho PLC, bộ điều khiển hoặc hệ thống SCADA.

Trong phạm vi bài viết này, khái niệm cảm biến Hall được tập trung vào Hall Effect dùng để đo dòng điện công nghiệp. Các Hall sensor dùng phát hiện nam châm, đo tốc độ bánh xe, vị trí trục, cửa từ hay cảm biến A3144 không phải trọng tâm của bài.

Cảm biến Hall là gì?

Cảm biến Hall là thiết bị khai thác hiệu ứng Hall để nhận biết từ trường và biến đổi nó thành tín hiệu điện có thể đo được. Trong cảm biến dòng điện, từ trường này được tạo ra bởi chính dòng điện chạy qua dây dẫn.

Có thể hình dung quá trình đo theo chuỗi:

Dòng điện trong dây dẫn → từ trường → phần tử Hall → mạch khuếch đại/xử lý → tín hiệu output.

Khi dòng điện qua dây thay đổi, cường độ và chiều từ trường cũng thay đổi. Phần tử Hall phát hiện biến đổi này và tạo ra một tín hiệu điện liên quan đến mật độ từ thông. Mạch điện tử phía sau tiếp tục khuếch đại, tuyến tính hóa, lọc và scale giá trị thành 4–20 mA, 0–10 V hoặc dữ liệu số.

Đây là lý do cảm biến dòng Hall có thể đo dòng điện mà không cần mắc phần tử đo nối tiếp trực tiếp vào đường công suất. Dây dẫn chỉ cần đi xuyên qua vùng đo của cảm biến.

Nếu mục tiêu là chọn thiết bị hoàn chỉnh để đưa dòng điện về PLC, có thể xem thêm landing cảm biến dòng điện AC/DC – 4–20 mA, 0–10 V và Modbus.

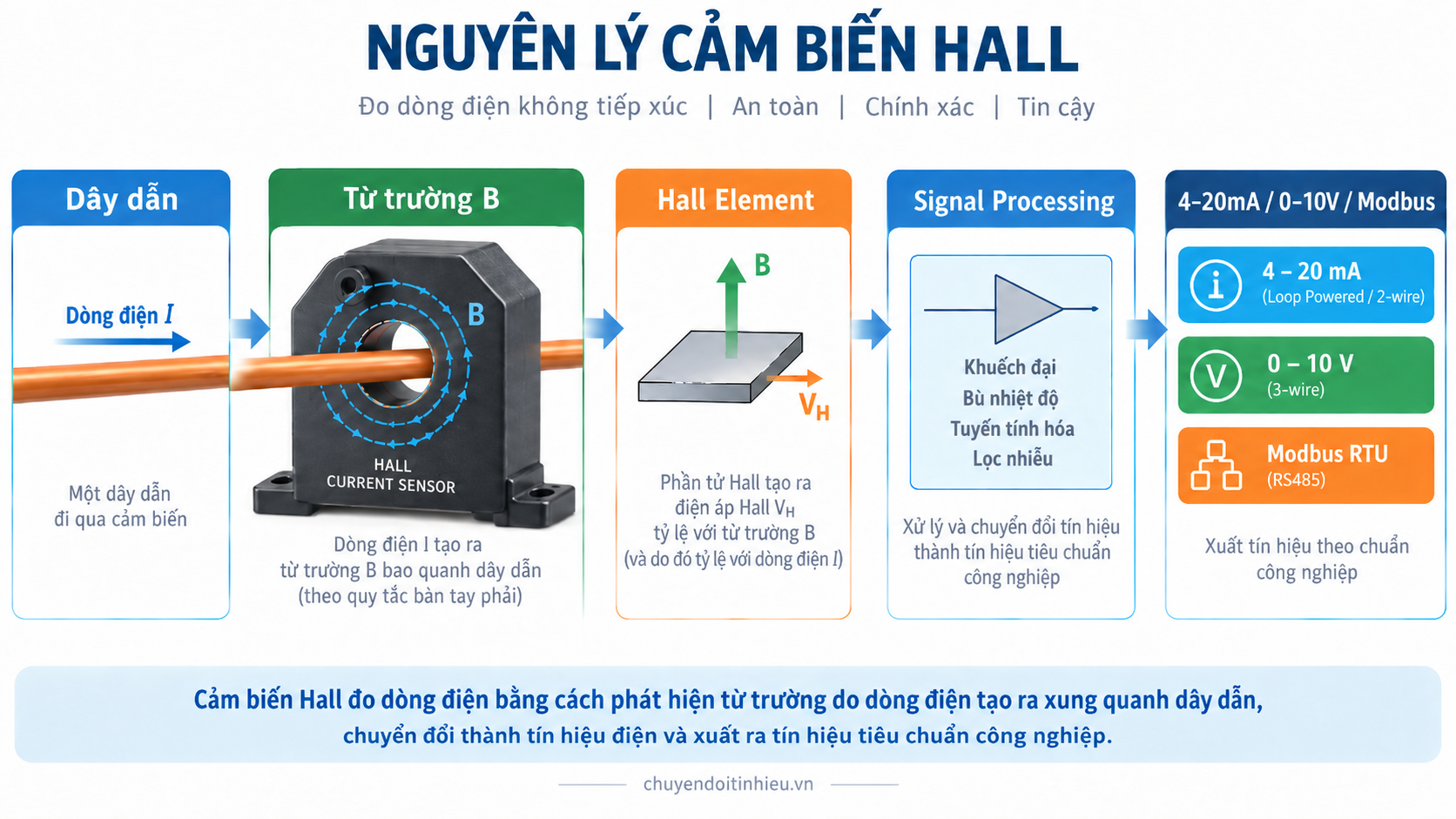

Hiệu ứng Hall hoạt động như thế nào?

Để hiểu hiệu ứng Hall là gì, có thể bắt đầu với một phần tử bán dẫn được cấp dòng kích thích. Khi phần tử này nằm trong từ trường vuông góc với hướng chuyển động của điện tích, lực từ làm các hạt mang điện lệch về một phía. Sự phân bố điện tích không đều tạo ra một điện áp giữa hai cạnh của phần tử, gọi là điện áp Hall.

Ở mức nguyên lý, điện áp Hall phụ thuộc vào mật độ từ thông mà phần tử Hall đang cảm nhận. Trong cảm biến dòng công nghiệp, dòng điện cần đo không chạy qua phần tử Hall. Thay vào đó:

• Dòng cần đo chạy trong dây dẫn chính.
• Dòng điện tạo ra từ trường xung quanh dây.
• Lõi từ tập trung từ thông về vùng khe hở.
• Phần tử Hall được đặt tại vị trí này để cảm nhận từ trường.
• Mạch điện tử biến tín hiệu Hall thành giá trị dòng điện.

Như vậy, Hall sensor đóng vai trò cầu nối giữa đại lượng từ trường và hệ thống điện tử đo lường.

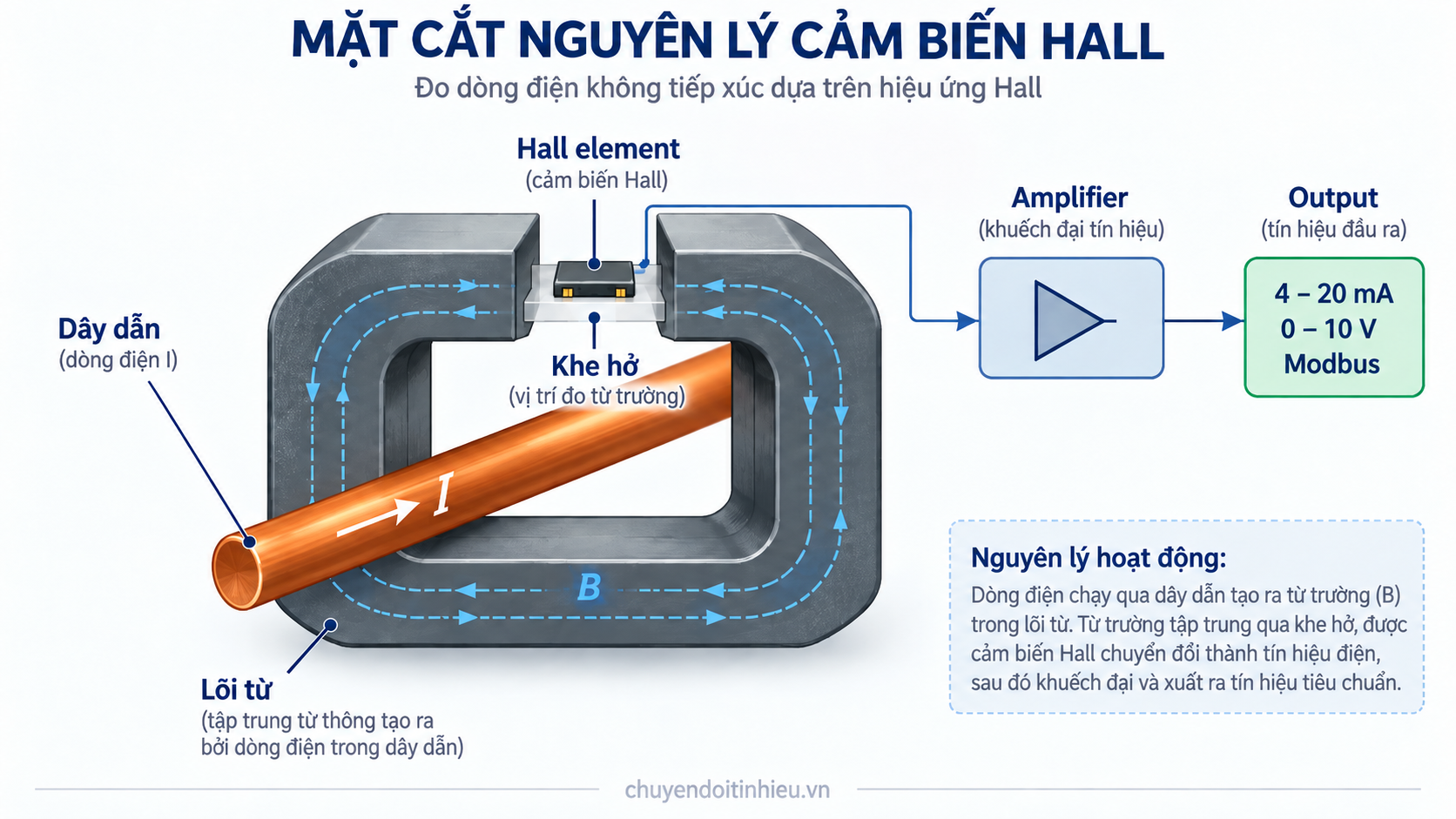

Cấu tạo cảm biến dòng Hall

Một cảm biến Hall đo dòng điện công nghiệp thường gồm các thành phần chính sau.

Lõi từ

Lõi từ bao quanh dây dẫn cần đo và tạo đường dẫn có từ trở thấp cho từ thông. Nhờ đó, từ trường sinh ra bởi dòng điện được tập trung thay vì phân tán hoàn toàn ra môi trường.

Khe hở từ

Trên lõi thường có một khe hở được thiết kế có kiểm soát. Đây là vị trí thích hợp để đặt phần tử Hall và đo mật độ từ thông liên quan đến dòng điện đi qua lõi.

Phần tử Hall

Phần tử Hall biến mật độ từ trường thành tín hiệu điện mức thấp. Đây là bộ phận tạo nên khác biệt cơ bản giữa cảm biến Hall và CT cảm ứng thông thường.

Mạch khuếch đại và xử lý

Tín hiệu nguyên thủy từ Hall element có biên độ nhỏ nên cần được khuếch đại, bù offset, tuyến tính hóa, lọc nhiễu và hiệu chỉnh nhiệt độ. Ở các current transducer hiện đại, vi điều khiển còn có thể thực hiện tính toán TRMS, cấu hình dải đo, cảnh báo và truyền thông Modbus.

Ngõ ra

Sau khi xử lý, cảm biến có thể xuất tín hiệu chuẩn công nghiệp như 4–20 mA, 0–10 V hoặc RS485 Modbus RTU. Đây là điểm giúp cảm biến dòng Hall kết nối trực tiếp với PLC và SCADA mà không cần thêm đồng hồ đo dòng trung gian.

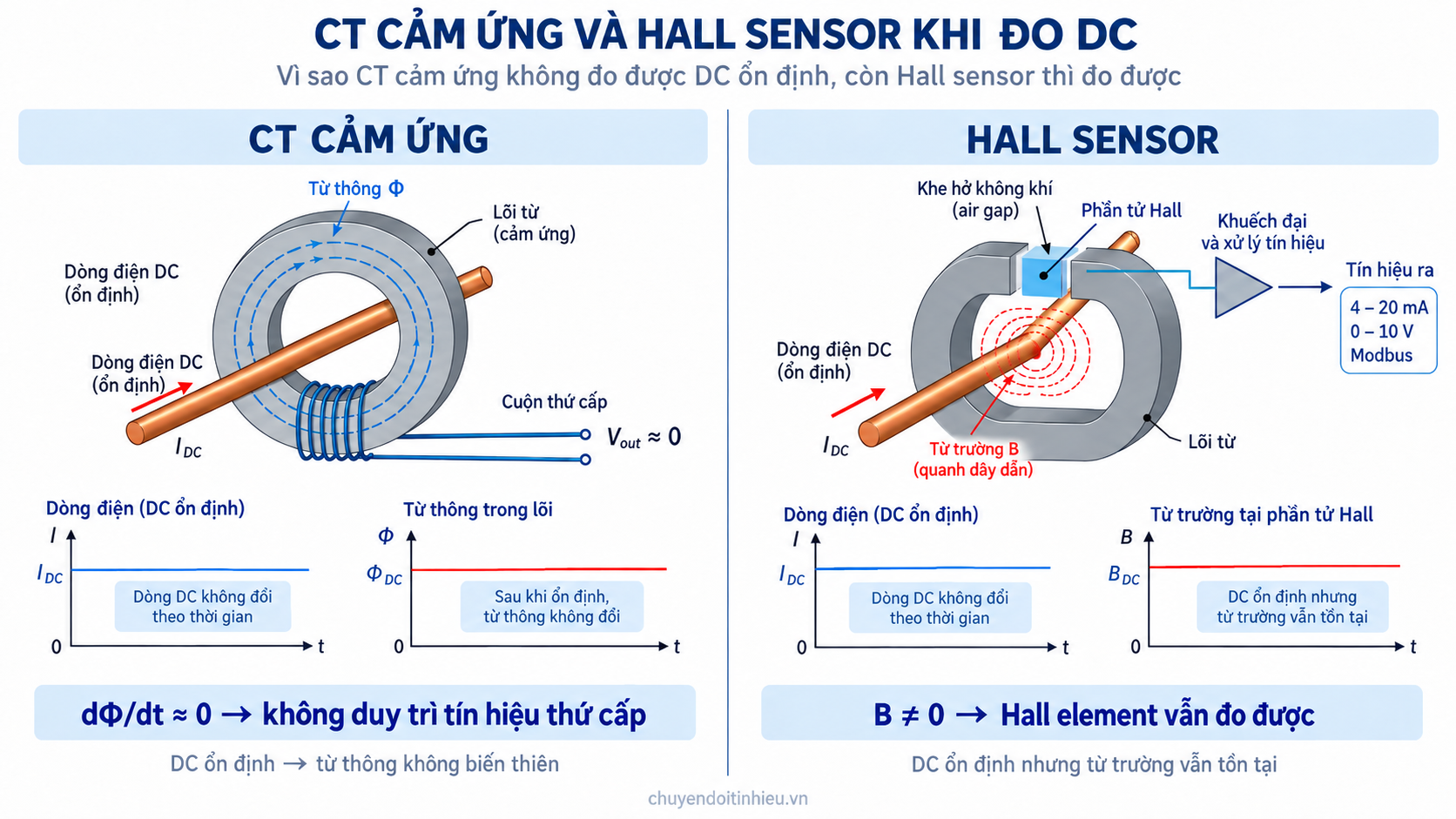

Vì sao cảm biến Hall đo được dòng DC nhưng CT thông thường không đo được?

Đây là khác biệt quan trọng nhất giữa cảm biến Hall và biến dòng CT cảm ứng.

CT truyền thống hoạt động theo nguyên lý cảm ứng điện từ. Khi dòng sơ cấp AC thay đổi theo thời gian, từ thông trong lõi cũng liên tục thay đổi. Từ thông biến thiên tạo ra sức điện động ở cuộn thứ cấp và từ đó hình thành dòng thứ cấp tỷ lệ với dòng sơ cấp.

Nếu đưa một dòng DC đã ổn định qua CT thông thường, sau thời điểm quá độ ban đầu, từ thông trở thành gần như không đổi. Khi đó tốc độ biến thiên từ thông gần bằng 0, nên cuộn thứ cấp không còn duy trì được tín hiệu tỷ lệ với dòng DC.

Ngược lại, cảm biến Hall không cần chờ từ thông thay đổi liên tục. Hall element có khả năng cảm nhận chính mật độ từ trường đang tồn tại. Vì vậy một dòng DC ổn định vẫn tạo ra từ trường ổn định và cảm biến vẫn có thể xác định giá trị của dòng.

Phần nguyên lý CT, lõi từ, cuộn sơ cấp và cuộn thứ cấp đã được trình bày chi tiết hơn tại bài cấu tạo biến dòng và nguyên lý hoạt động của CT.

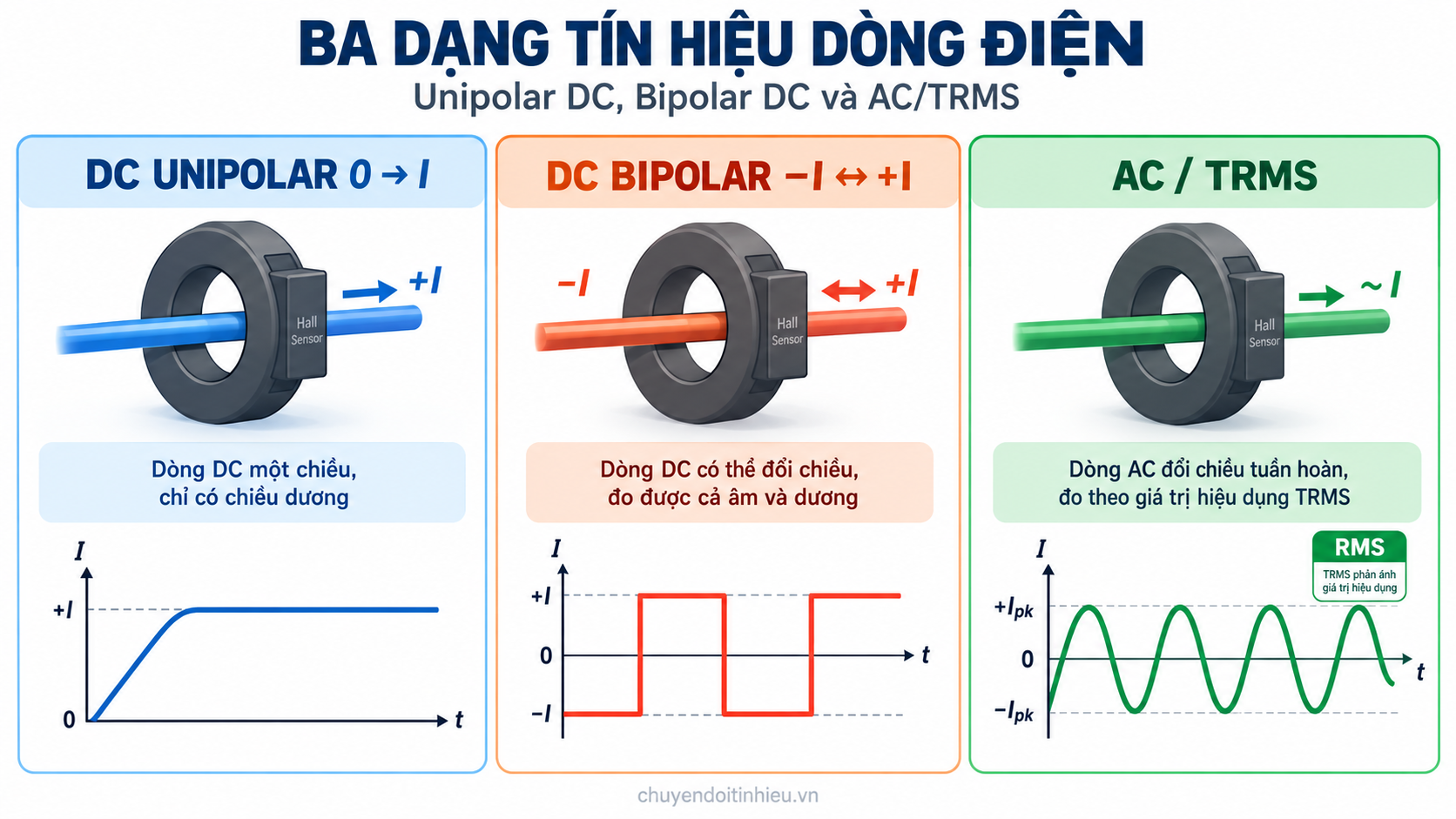

Cảm biến Hall đo AC, DC và AC/DC như thế nào?

Mặc dù cùng sử dụng Hall Effect, chế độ xử lý tín hiệu sẽ thay đổi tùy loại dòng điện cần giám sát.

Đo DC unipolar

DC unipolar là trường hợp dòng chỉ chạy theo một chiều xác định, ví dụ 0–40 A DC. Cảm biến scale toàn bộ ngõ ra cho vùng dòng dương này. Đây là kiểu phù hợp với tải DC có chiều dòng cố định.

Đo DC bipolar

DC bipolar cho phép đo dòng theo cả hai hướng, chẳng hạn -100 A đến +100 A. Chế độ này đặc biệt hữu ích khi giám sát battery hoặc ắc quy, vì cùng một dây dẫn có thể mang dòng theo hai chiều khác nhau khi hệ thống chuyển giữa sạc và xả.

Với ứng dụng bipolar, cần chú ý chiều lắp cảm biến. Dấu của giá trị dòng phụ thuộc vào hướng dây dẫn đi qua vùng đo và quy ước chiều dương của nhà sản xuất.

Đo AC và AC/DC TRMS

Với dòng AC, Hall element theo dõi từ trường biến thiên theo dạng sóng dòng điện. Mạch xử lý phía sau có thể tính giá trị hiệu dụng thực True RMS. Đây là điểm quan trọng khi tải không tạo ra dạng sóng hình sin lý tưởng, chẳng hạn bộ nguồn switching, chỉnh lưu, inverter và thiết bị điện tử công suất.

Những current transducer như dòng T201DCH có thể kết hợp khả năng cảm nhận Hall với mạch xử lý TRMS, nhờ đó một thiết bị có thể phục vụ cả tải AC và DC.

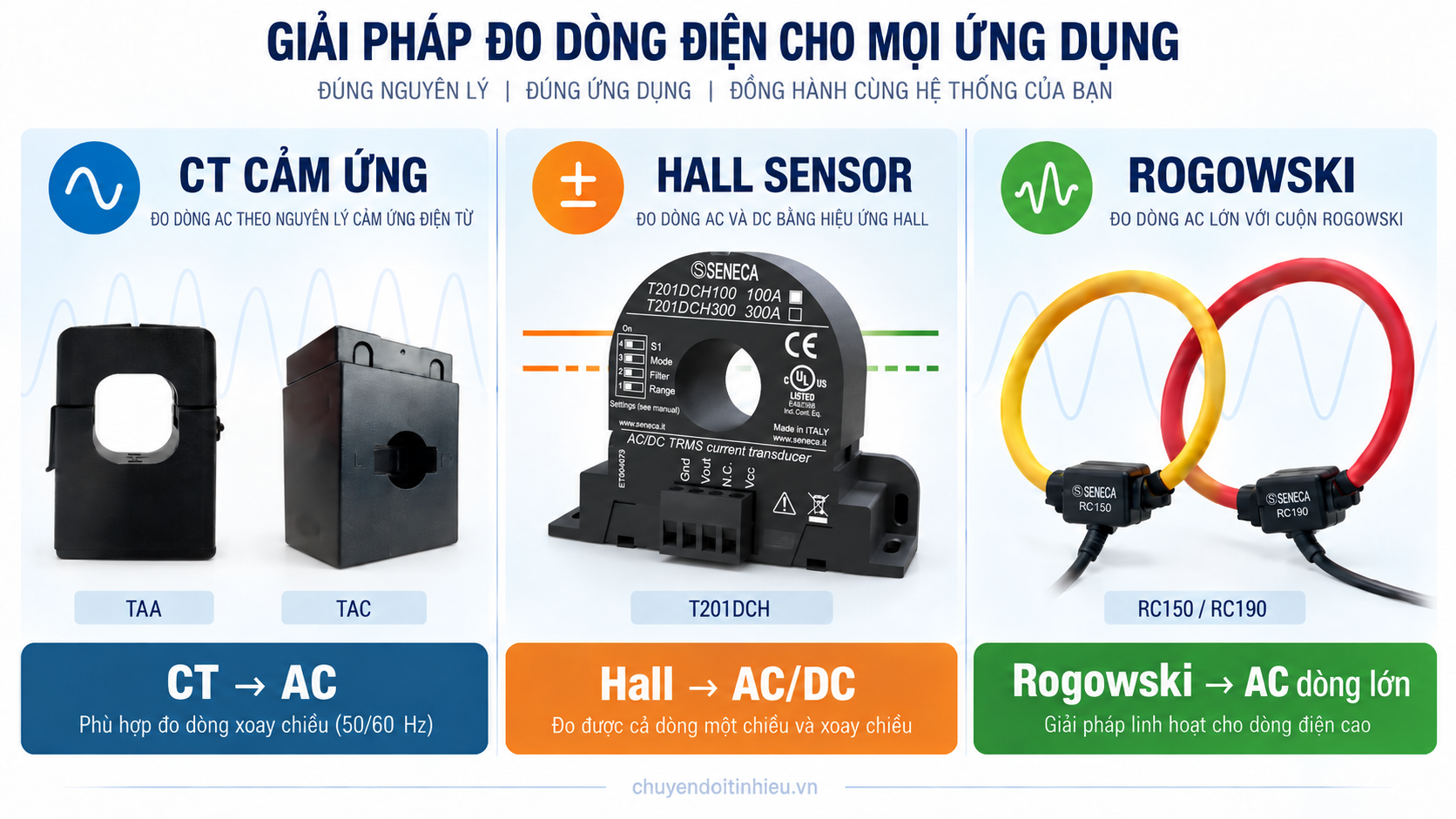

Hall Effect vs CT vs Rogowski

Nếu bài toán là AC thuần và hệ thống đã sử dụng input CT 1 A/5 A, CT truyền thống thường là phương án trực tiếp. Nếu cần đo DC hoặc nhận biết chiều sạc/xả, cảm biến Hall có lợi thế rõ rệt. Nếu cần đo dòng AC rất lớn trên cáp hoặc thanh cái khó luồn, cuộn mềm Rogowski có thể thuận tiện hơn.

Chi tiết lựa chọn cuộn mềm đã được trình bày trong bài biến dòng Rogowski – cách chọn cảm biến dòng mềm cho tủ điện.

Ngõ ra cảm biến Hall trong công nghiệp

Khi chọn cảm biến Hall đo dòng, không nên chỉ nhìn vào dải ampere. Chuẩn tín hiệu phía PLC cũng quyết định model phù hợp.

Cảm biến Hall 4–20 mA

4–20 mA phù hợp với hệ thống analog công nghiệp, đặc biệt khi tín hiệu phải truyền tương đối xa hoặc môi trường có nhiễu. Một số current transducer Hall sử dụng cấu trúc loop-powered giúp giảm số lượng dây cần đấu.

Cảm biến Hall 0–10 V

0–10 V thuận tiện khi PLC đã có analog voltage input và cảm biến nằm gần tủ điều khiển. Khi dây tín hiệu dài cần quan tâm đến mass tham chiếu, nhiễu và cách đi dây.

Cảm biến Hall Modbus RS485

Modbus RTU phù hợp khi cần thu thập nhiều điểm đo về PLC hoặc SCADA mà không muốn sử dụng nhiều analog input. Ngoài giá trị dòng, thiết bị số còn có thể cung cấp trạng thái cảnh báo và tham số cấu hình tùy model.

Phần lựa chọn 4–20 mA, 0–10 V và Modbus đã được phân tích theo hướng thương mại tại landing cảm biến dòng điện; bài này chỉ tập trung vào bản chất Hall Effect.

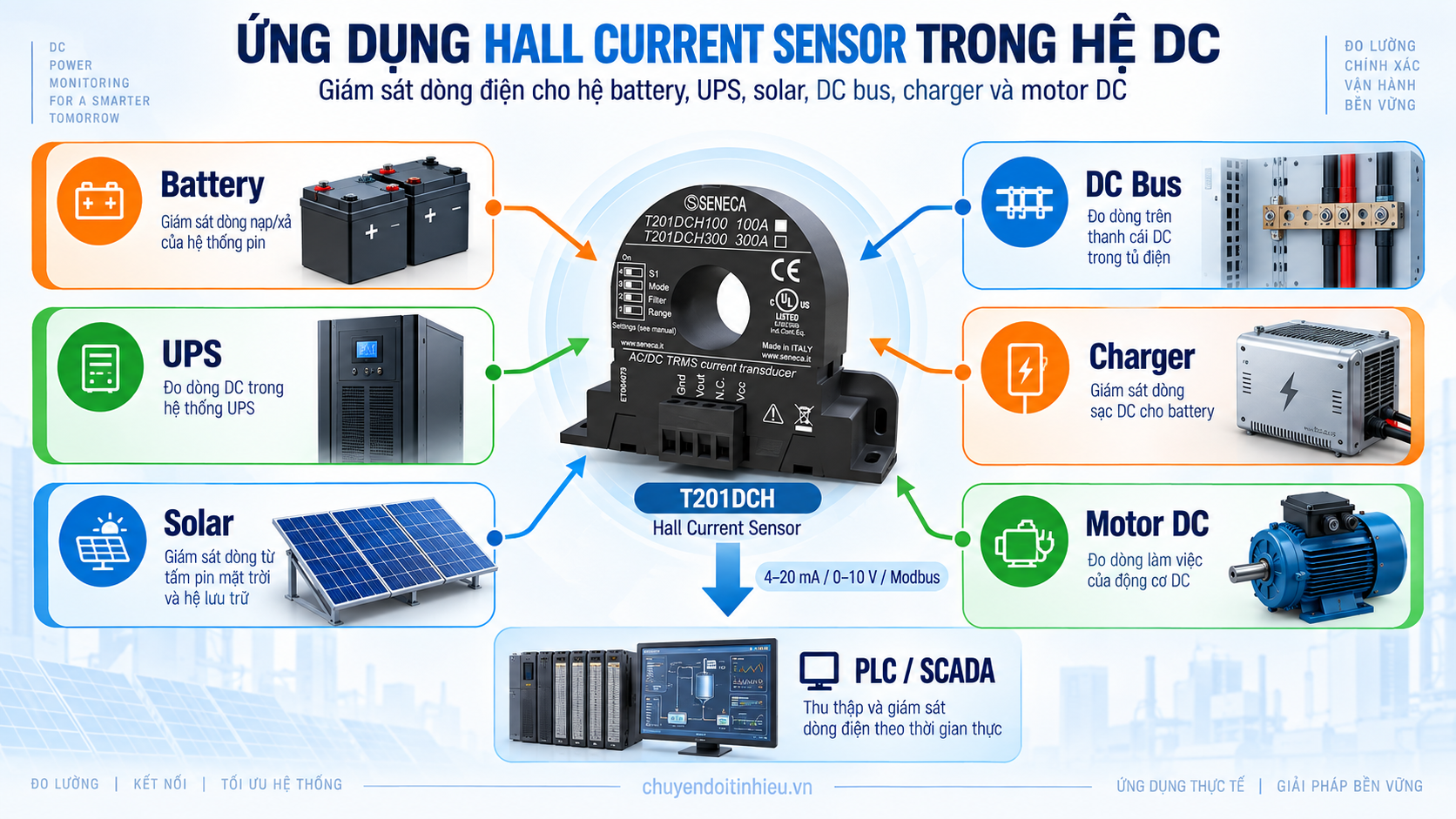

Ứng dụng cảm biến Hall đo dòng điện

Giám sát ắc quy và battery bank

Cảm biến Hall cho phép đo dòng sạc và dòng xả mà không phải đặt shunt công suất vào đường điện chính. Với chế độ bipolar, PLC có thể xác định cả độ lớn lẫn chiều dòng.

UPS và hệ thống lưu trữ năng lượng

Trong UPS hoặc ESS, cảm biến có thể giám sát dòng giữa battery, charger, inverter và DC bus. Dữ liệu dòng là một trong những tín hiệu quan trọng để đánh giá tải và trạng thái vận hành.

Điện mặt trời

Ở phía DC của hệ thống solar, CT cảm ứng thông thường không phải giải pháp thích hợp. Cảm biến dòng Hall có thể được sử dụng ở các nhánh DC có dải dòng và mức cách điện phù hợp.

DC bus và bộ chỉnh lưu

Các nguồn DC công nghiệp, rectifier, hệ thống mạ, máy sạc hoặc bộ nguồn công suất lớn thường cần đưa giá trị dòng về PLC để giám sát tải và phát hiện bất thường.

Motor DC

Theo dõi dòng động cơ DC giúp hệ thống điều khiển phát hiện tình trạng tải tăng, kẹt cơ khí hoặc thay đổi chế độ vận hành. Hall Effect cho phép thực hiện phép đo mà không phải mắc shunt vào nhánh động lực.

Theo dõi chiều sạc và xả

Đây là ứng dụng mà chế độ DC bipolar thể hiện rõ ưu thế. Khi dòng đổi chiều, output hoặc dữ liệu số cũng thay đổi tương ứng, giúp PLC phân biệt trạng thái charging và discharging.

Đối với dự án chỉ tập trung vào dòng một chiều, xem thêm bài cảm biến dòng DC – đo dòng một chiều 4–20 mA, 0–10 V và Modbus.

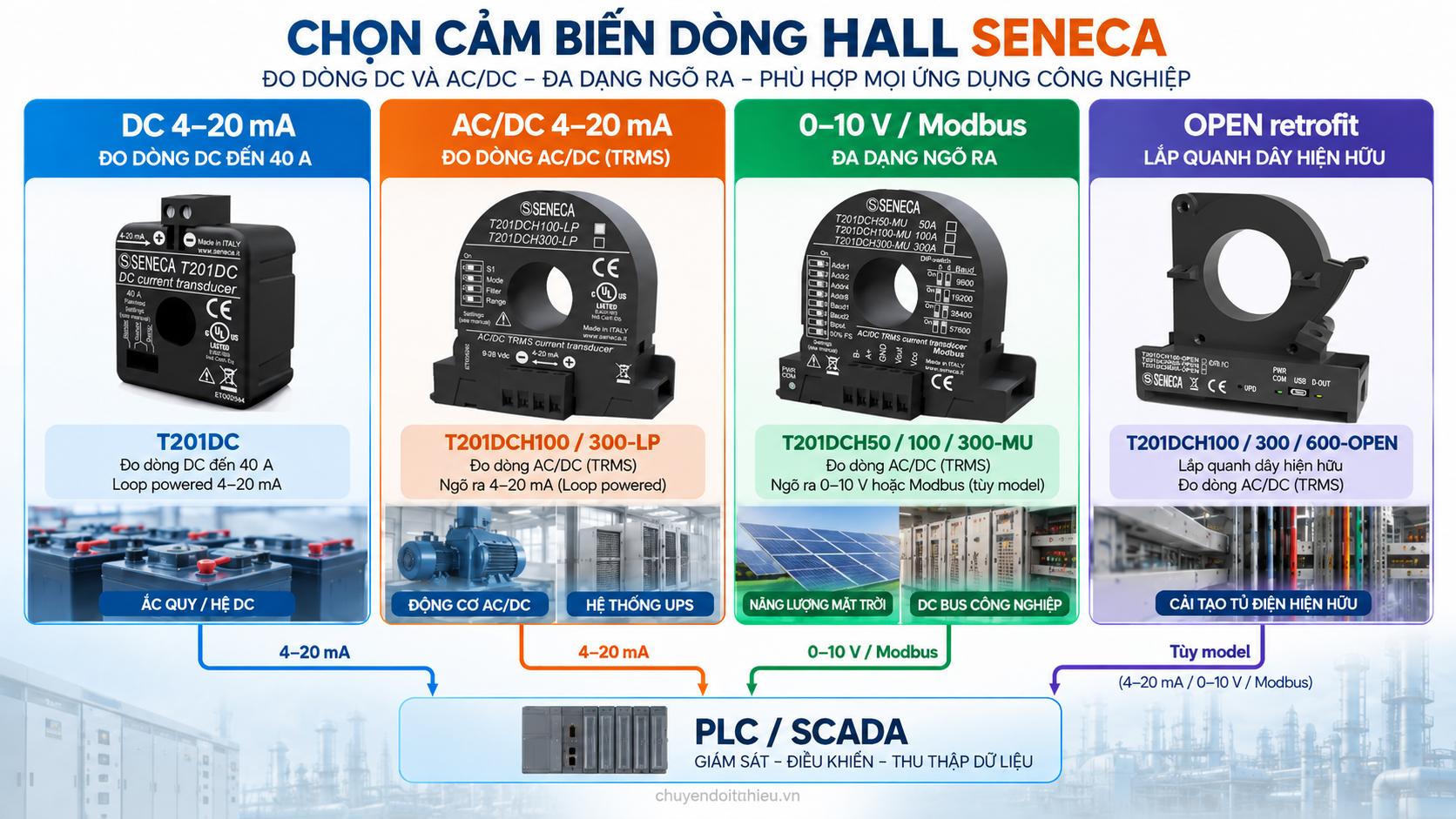

Các cảm biến Hall Seneca dùng cho đo dòng điện

Trong dòng current transducer T201, Seneca có nhiều phiên bản cảm biến Hall phục vụ các yêu cầu dòng, kiểu lắp và chuẩn tín hiệu khác nhau.

Thông số cuối cùng nên được kiểm tra theo đúng model và revision tài liệu. Có thể tham khảo trực tiếp tài liệu T201DC chính thức của SENECA và tài liệu T201DCH100-MU từ hãng.

Khi nào nên chọn Hall thay vì CT hoặc Rogowski?

Nên ưu tiên cảm biến Hall khi một hoặc nhiều điều kiện sau xuất hiện:

• Cần đo dòng DC.
• Cần cùng một cảm biến để đo cả AC và DC.
• Cần xác định chiều dòng sạc và xả.
• PLC cần nhận trực tiếp 4–20 mA hoặc 0–10 V.
• Muốn truyền trực tiếp dữ liệu dòng bằng Modbus RTU.
• Không muốn mắc điện trở shunt nối tiếp trên đường công suất.

Ngược lại, nếu chỉ đo AC và thiết bị phía sau đã có input CT 5 A, sử dụng CT truyền thống có thể đơn giản hơn. Với dòng AC rất lớn, cáp lớn hoặc nhiều thanh cái trong tủ hiện hữu, Rogowski có lợi thế về kích thước và khả năng lắp đặt.

Vì vậy không nên xem cảm biến Hall, CT và Rogowski là ba công nghệ thay thế hoàn toàn cho nhau. Mỗi công nghệ giải quyết một nhóm điều kiện đo khác nhau.

Lưu ý khi lắp cảm biến Hall đo dòng

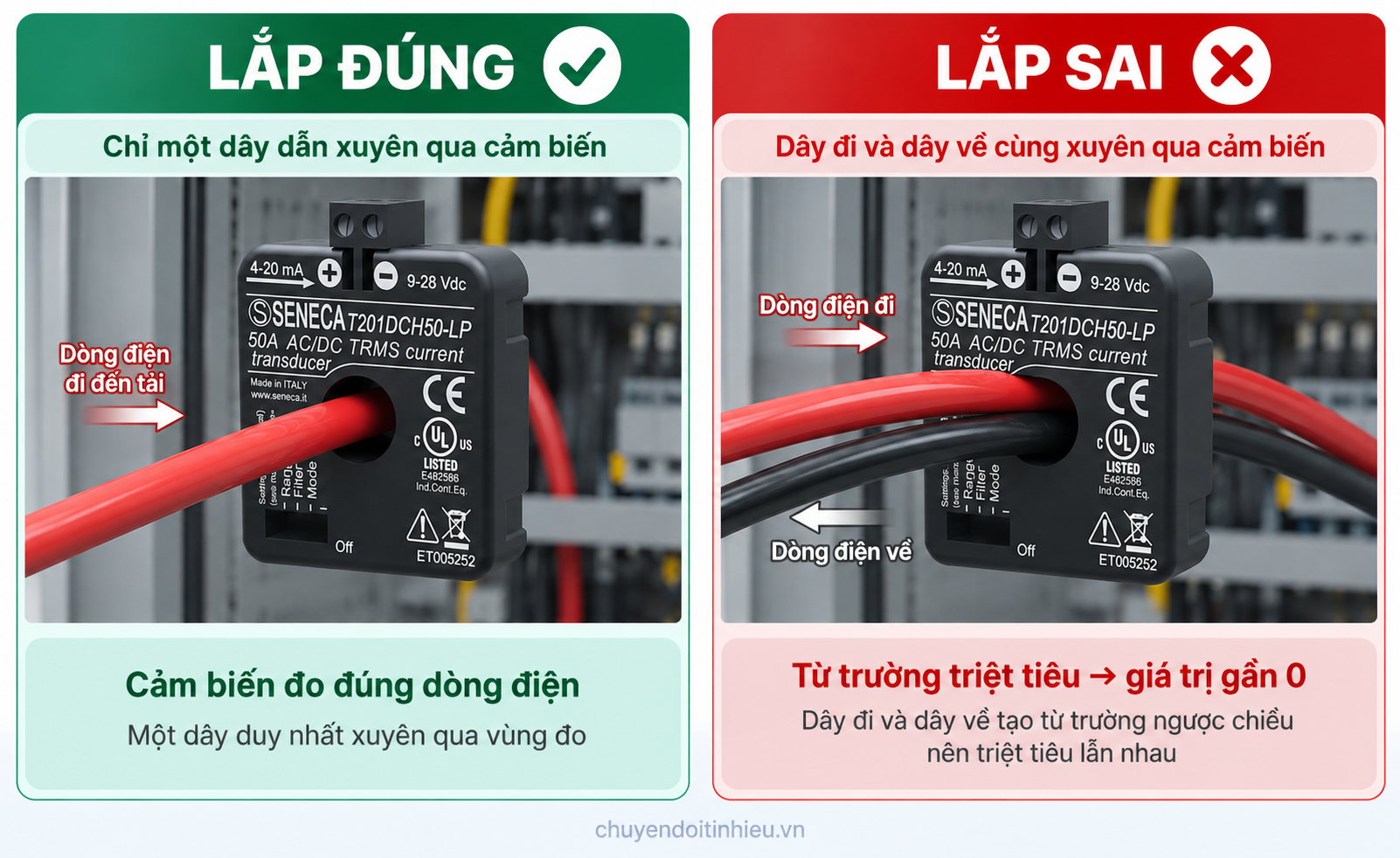

Với cảm biến dòng dạng vòng, chỉ nên đưa dây dẫn cần đo qua cửa sổ cảm biến.

Không luồn đồng thời dây đi và dây về của cùng một mạch qua lõi. Hai dòng có chiều ngược nhau tạo ra từ trường ngược chiều và có thể triệt tiêu gần hết từ thông mà cảm biến nhìn thấy. Kết quả là giá trị đo có thể rất thấp dù tải đang có dòng lớn.

Đối với chế độ DC bipolar, cần kiểm tra mũi tên hoặc ký hiệu chiều dòng trên thiết bị để xác định đúng dấu dương và âm.

Ngoài dòng điện, cần kiểm tra thêm:

• Đường kính cáp hoặc kích thước thanh cái.
• Dải dòng lớn nhất thực tế.
• Nguồn cấp của cảm biến.
• Chuẩn analog input của PLC.
• Khoảng cách truyền tín hiệu.
• Yêu cầu cách ly và cấp quá áp của hệ thống.

FAQ – Câu hỏi thường gặp về cảm biến Hall

Cảm biến Hall có đo được dòng DC không?

Có. Đây là một trong những ưu điểm quan trọng nhất của cảm biến Hall. Phần tử Hall có thể cảm nhận từ trường ổn định do dòng DC tạo ra, trong khi CT cảm ứng thông thường cần từ thông biến thiên.

Cảm biến Hall có đo được AC không?

Có, nếu cảm biến và mạch xử lý được thiết kế cho phép đo AC. Các current transducer Hall công nghiệp như dòng T201DCH còn hỗ trợ phép đo AC/DC True RMS.

CT và Hall khác nhau như thế nào?

CT truyền thống dựa vào cảm ứng điện từ và chủ yếu dùng cho AC. Cảm biến Hall đo từ trường bằng Hall element nên có thể đo DC và, với thiết kế phù hợp, cả AC/DC.

Cảm biến Hall có cần nguồn không?

Trong ứng dụng đo dòng công nghiệp, cảm biến Hall thường cần nguồn để vận hành Hall element và mạch khuếch đại/xử lý. Ví dụ T201DC lấy nguồn từ vòng 4–20 mA, trong khi các phiên bản T201DCH-MU sử dụng nguồn DC ngoài.

Có luồn cả dây đi và dây về qua cảm biến Hall không?

Không, nếu mục tiêu là đo dòng tải trên một nhánh. Khi dây đi và dây về cùng xuyên qua cảm biến, từ trường do hai dòng ngược chiều có thể triệt tiêu nhau và làm giá trị đo gần bằng 0.

Cảm biến Hall 4–20 mA có đấu trực tiếp PLC được không?

Có, nếu analog input của PLC hỗ trợ 4–20 mA và vòng dòng được cấp nguồn, đấu dây đúng theo sơ đồ của nhà sản xuất. Đồng thời phải scale dải 4–20 mA về đúng dải ampere đã cấu hình trên cảm biến.
