IEEE là gì? Tiêu chuẩn IEEE C57.13 cho biến dòng CT

Khi gặp nhãn 0.3 B0.2 hoặc C200, không nên diễn giải bằng thói quen đọc Class 0.5 hay 5P20 của IEC. Bài viết hướng dẫn đọc đúng các ký hiệu này và đối chiếu hồ sơ CT trước khi lựa chọn thiết bị.

IEEE là gì?

IEEE bắt nguồn từ tên Institute of Electrical and Electronics Engineers, thường được diễn giải là Viện Kỹ sư Điện và Điện tử. Hoạt động của tổ chức bao gồm xuất bản nghiên cứu, tổ chức hội nghị, phát triển cộng đồng kỹ thuật và xây dựng tiêu chuẩn thông qua IEEE Standards Association, gọi tắt IEEE SA.

Để hiểu IEEE là gì trong hồ sơ thiết bị, cần tách tên tổ chức khỏi mã tiêu chuẩn. Dòng chữ “theo IEEE” chưa cho biết sản phẩm đáp ứng yêu cầu nào; phải có mã tài liệu, năm phiên bản và phạm vi áp dụng. Một chuẩn truyền thông không thể dùng làm căn cứ xác nhận độ chính xác của biến dòng.

IEEE Xplore là nền tảng tra cứu tài liệu kỹ thuật, trong đó có bài báo và tiêu chuẩn. Khi tìm IEEE là gì để chọn CT, nên chuyển từ kết quả học thuật chung sang trang tiêu chuẩn và datasheet nhà sản xuất. Thông tin cần lấy là yêu cầu kỹ thuật, phiên bản áp dụng và bằng chứng thử nghiệm của thiết bị.

Tiêu chuẩn IEEE là gì?

Tiêu chuẩn IEEE là tài liệu đồng thuận kỹ thuật, có thể quy định thuật ngữ, đặc tính, phương pháp thử hoặc yêu cầu tương thích. Ví dụ, họ IEEE 802 liên quan mạng truyền thông; IEEE 754 liên quan số học dấu phẩy động. IEEE C57.13 mới là nhánh trọng tâm khi đọc hồ sơ máy biến điện đo lường trong bài này.

Vì vậy, câu hỏi thực tế sau “IEEE là gì” là: CT đáp ứng tiêu chuẩn IEEE nào, ở phiên bản nào, cho chức năng nào? Hãy đối chiếu đồng thời specification dự án, nhãn máy và tài liệu hãng; không xem tên IEEE như một cấp chất lượng độc lập.

IEEE C57.13 là gì?

IEEE C57.13-2016 có tên IEEE Standard Requirements for Instrument Transformers. Phạm vi bao gồm CT và VT ghép cảm ứng dùng trong đo điện, điều khiển thiết bị thuộc hệ thống điện AC. CT biến đổi dòng điện; VT biến đổi điện áp, nên không áp dụng lẫn các thông số đầu ra của hai nhóm.

Tài liệu đề cập đặc tính điện, cơ, kích thước, an toàn và thử nghiệm: tỷ số, góc pha, cực tính, kích từ, trở kháng, chịu dòng ngắn hạn, tăng nhiệt và cách điện. Xem phạm vi chính thức tại IEEE SA – C57.13-2016.

IEEE C57.13 áp dụng cho biến dòng CT như thế nào?

Khi đọc một IEEE current transformer, hãy kiểm tra theo chức năng của từng thông số. Cùng tỷ số dòng chưa đủ để hai CT thay thế cho nhau.

Ví dụ CT 600:5 A nối vào meter input 5 A cần khai báo đúng tỷ số 120:1 trên meter. Nếu meter chỉ nhận 1 A, sửa hệ số hiển thị không biến input đó thành đầu vào 5 A. Với kiến thức nền về lõi và cuộn dây, xem cấu tạo biến dòng.

Cấp chính xác CT theo IEEE: đọc 0.3 B0.1 và 0.3 B0.2

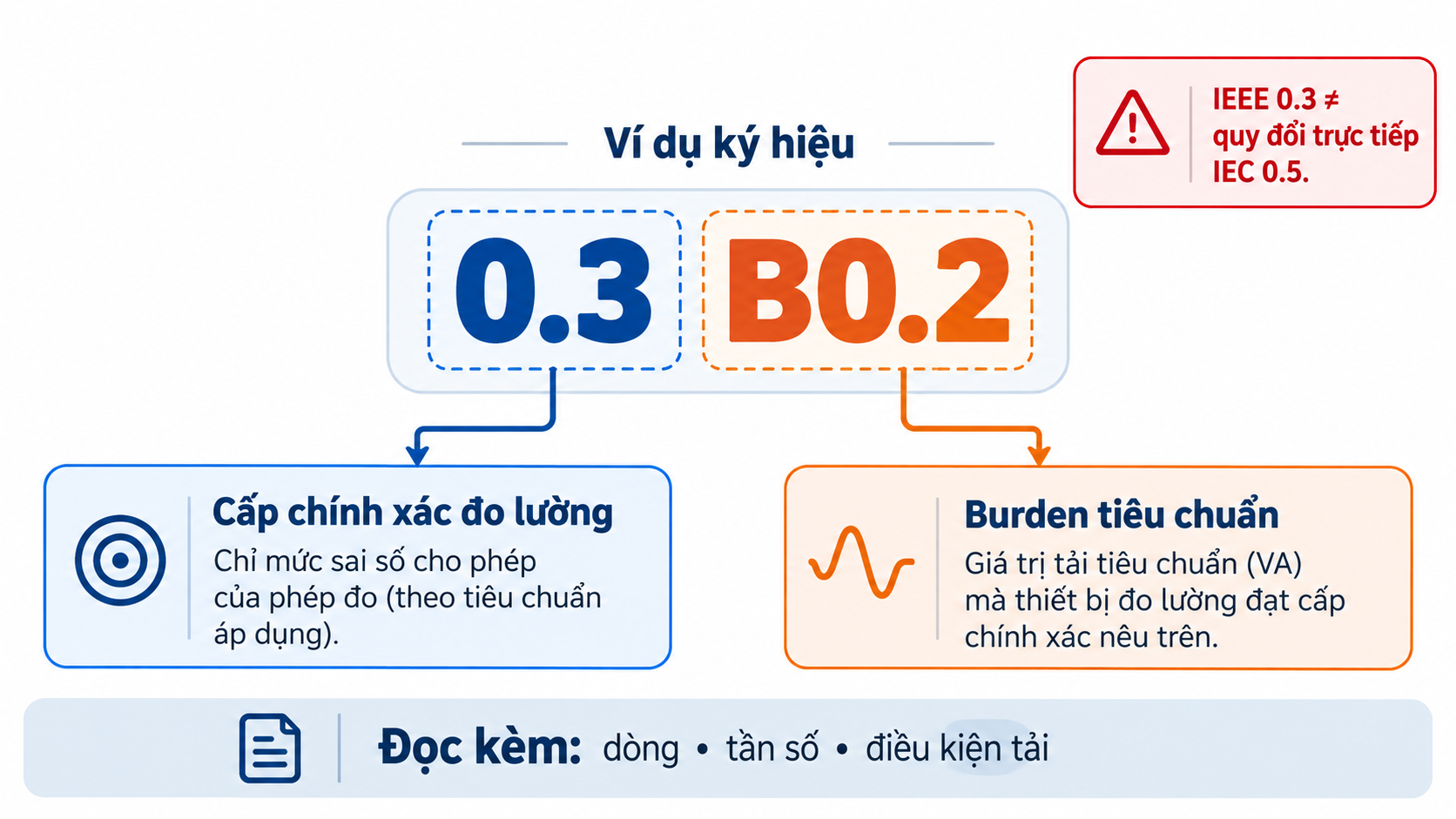

Trên CT đo lường theo hệ ANSI/IEEE, phần 0.3 biểu thị cấp chính xác; B0.1 hoặc B0.2 chỉ burden tiêu chuẩn đi kèm. Không đọc 0.3 B0.2 thành “sai số 0,3% với tải 0,2 VA”.

Cấp đo lường gắn với giới hạn sai số và điều kiện đánh giá, trong đó có ảnh hưởng tỷ số và góc pha. Không thể hiểu một con số class là sai số cố định ở mọi mức dòng và mọi phụ tải. Cần xem vùng dòng được bảo đảm và toàn bộ bảng accuracy/burden của model.

Chẳng hạn, bảng FLEX-CORE FCR-R411-MR thể hiện riêng tỷ số, cặp tap, relay class và các cột burden đo lường. Cách trình bày này cho thấy phải đọc đúng dòng cấu hình; không lấy class của nấc tỷ số khác để áp dụng.

Nếu nhiệm vụ là đo điện năng hoặc giám sát tải, xem thêm biến dòng đo lường để chọn tỷ số phù hợp vùng vận hành.

Burden theo IEEE khác cách thể hiện IEC thế nào?

Burden là tải điện mà mạch thứ cấp CT phải cấp. Tài liệu IEC thường ghi công suất biểu kiến định mức bằng VA; bảng ANSI/IEEE có thể dùng các ký hiệu B0.1, B0.2, B0.5. Những ký hiệu này gắn với tải thử có trở kháng và hệ số công suất xác định.

Ví dụ burden cho thứ cấp 5 A ở 60 Hz

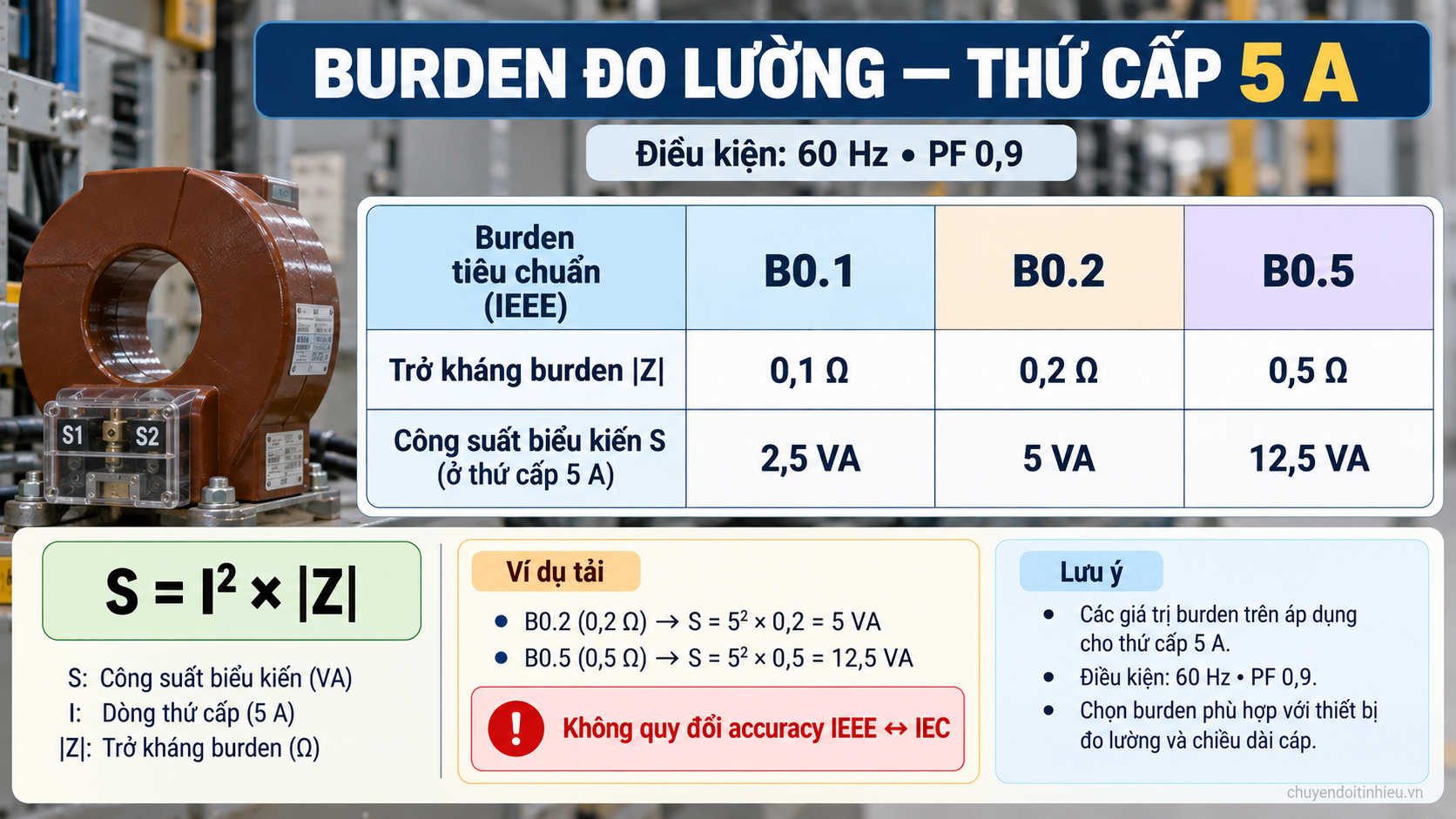

Đối chiếu bảng burden 5 A trong tài liệu S-E-07 của Measurement Canada. Công thức minh họa: S = I² × |Z|. Với 5 A và 0,2 Ω, S = 25 × 0,2 = 5 VA. Đây là phép tính tải, không phải phép quy đổi cấp chính xác IEEE sang IEC.

Không áp dụng nguyên bảng này cho thứ cấp 1 A hoặc tự bỏ điều kiện tần số. Giá trị VA bằng nhau cũng chưa chứng minh hai tải thử giống nhau: hệ số công suất và thành phần trở kháng vẫn cần đối chiếu.

Tính cả dây dẫn trong burden thực tế

Giả sử mạch thứ cấp 5 A có tổng điện trở dây đi và về là 0,08 Ω: riêng dây tiêu thụ 5² × 0,08 = 2 VA. Cần tính thêm input meter và tiếp điểm. Với tải có thành phần cảm kháng, cộng trở kháng theo thành phần thay vì cộng tùy ý các trị số VA khác hệ số công suất.

Đây là lý do một biến dòng 5A đúng tỷ số vẫn có thể không đáp ứng hệ đo khi tuyến dây thay đổi. Burden quá nhỏ cũng không mặc nhiên bảo đảm class nếu nằm ngoài điều kiện hãng công bố.

CT bảo vệ theo IEEE: C100, C200, C400 và C800

Trong hệ ANSI/IEEE, C áp dụng khi ảnh hưởng từ thông rò đủ nhỏ để tính đặc tính tỷ số; T dùng khi cần xác định đặc tính bằng thử nghiệm do ảnh hưởng từ thông rò đáng kể. Các class thường gặp gồm C100, C200, C400, C800.

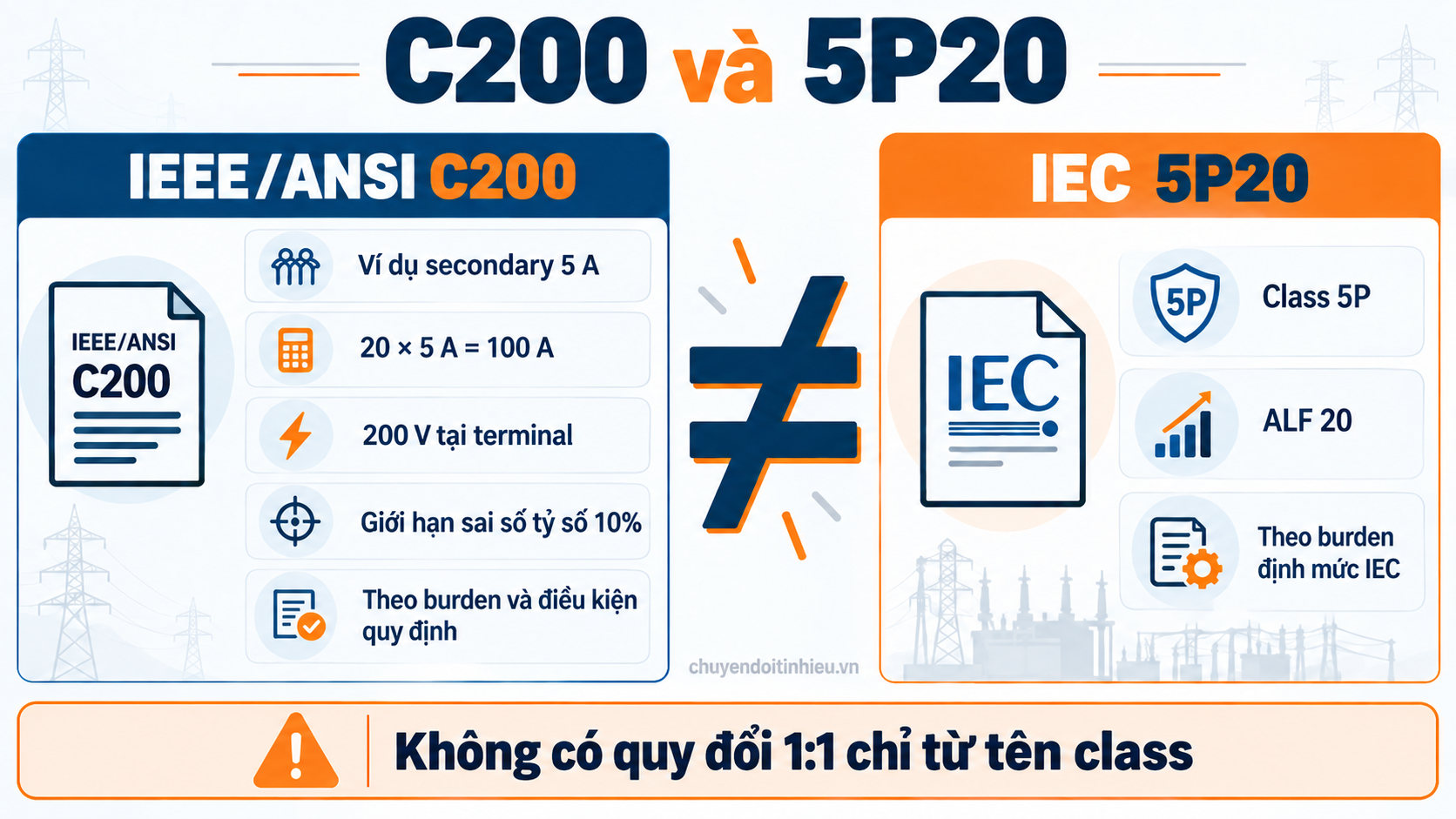

Với CT thứ cấp 5 A, C200 biểu thị khả năng cấp 200 V tại terminal thứ cấp ở 20 lần dòng định mức, với burden tiêu chuẩn tương ứng và giới hạn sai số tỷ số 10%. Khi đó 20 × 5 = 100 A và |Z| = 200/100 = 2 Ω. Tham khảo hướng dẫn instrument transformer của ABB, mục relaying accuracy.

Không hiểu 200 V là điện áp làm việc sơ cấp, điện áp cách điện hay điện áp điểm gối mặc định. Class này cũng chưa mô tả đầy đủ đáp ứng trong mọi sự cố quá độ.

Khi đánh giá biến dòng bảo vệ, phải kiểm tra dòng sự cố, burden thực, nấc tỷ số, điện trở cuộn dây và yêu cầu relay. Ví dụ hệ thống đổi sang nấc tỷ số thấp hơn cần kiểm tra lại class tại nấc đó, dù vẫn sử dụng cùng một CT vật lý.

IEEE C57.13 và IEC 61869-2 khác nhau thế nào?

Bảng dưới đối chiếu cách thể hiện thông số thường gặp, không phải bảng quy đổi thiết bị.

Cần đọc tiêu chuẩn IEC cho biến dòng CT cùng datasheet để hiểu điều kiện phía IEC. Thị trường xuất xứ chỉ là dấu hiệu tham khảo; hợp đồng và yêu cầu kỹ thuật mới quyết định bộ tiêu chuẩn phải đáp ứng.

IEEE C57.13 series có những tài liệu liên quan nào?

Ngoài tài liệu chính, các tiêu chuẩn IEEE và hướng dẫn dưới đây có phạm vi riêng. Trạng thái được kiểm tra trên IEEE SA ngày 23/09/2026.

Không dùng ngưỡng 115 kV của C57.13.5 để kết luận mọi biến dòng trung thế đều thuộc tài liệu đó. Tương tự, tên tài liệu hiệu chuẩn đang mang điện không thay thế quy trình thao tác và năng lực chuyên môn của đơn vị thử nghiệm.

Khi gặp nameplate CT theo IEEE cần đọc gì?

1. Ratio: tỷ số và cặp tap tương ứng.
2. Secondary: dòng định mức phù hợp input thiết bị.
3. Accuracy: cấp đo lường tại cấu hình đang dùng.
4. Burden: tải tiêu chuẩn và tải thực tế.
5. Protection class: chức năng bảo vệ nếu được công bố.
6. Polarity: cực tính và sơ đồ đấu nối.
7. Frequency: tần số được nhà sản xuất chấp nhận.
8. Short-time rating: mức chịu dòng và thời gian tương ứng.
9. Standard: mã tiêu chuẩn, năm và báo cáo thử.

Với ký hiệu H1/H2 hoặc X1/X2, luôn ưu tiên sơ đồ của hãng; xem thêm ký hiệu biến dòng CT để hiểu quan hệ cực tính. CT nhiều tap không thể đấu chỉ dựa vào vị trí terminal trên ảnh.

IEC hay IEEE: nên chọn theo tiêu chuẩn nào?

Chọn theo specification dự án, yêu cầu utility hoặc khách hàng, hệ relay/meter và hồ sơ của nhà sản xuất. Không có kết luận chung rằng tiêu chuẩn IEEE luôn tốt hơn IEC hoặc ngược lại.

Nếu cần thay CT, lập bảng đối chiếu tỷ số, secondary, burden, accuracy, bảo vệ, cách điện, tần số, chịu dòng và kích thước. Sau đó yêu cầu hãng xác nhận đáp ứng từng mục. Thiết bị có chứng cứ phù hợp cả hai hệ tiêu chuẩn sẽ thuận tiện hơn, nhưng vẫn phải kiểm tra đúng model và cấu hình.

Ví dụ yêu cầu “600:5 A, C200” không được đáp ứng chỉ bằng báo giá “600/5 A, 5P20”. Cần thêm burden, đặc tính kích từ, điều kiện thử và đánh giá ứng dụng trước khi đề xuất thay thế. Đó là cách vận dụng câu trả lời IEEE là gì vào một quyết định kỹ thuật cụ thể.

Câu hỏi thường gặp về tiêu chuẩn IEEE

IEEE là gì?

IEEE là tên tổ chức nghề nghiệp kỹ thuật bắt nguồn từ Institute of Electrical and Electronics Engineers. Trong hồ sơ CT, cần đọc mã tiêu chuẩn cụ thể như IEEE C57.13.

Tiêu chuẩn IEEE C57.13 là gì?

Đây là tiêu chuẩn yêu cầu đối với instrument transformer, làm cơ sở xác định đặc tính và thử nghiệm thiết bị thuộc phạm vi áp dụng.

IEEE C57.13 dùng cho CT hay VT?

Cả CT và VT ghép cảm ứng trong hệ thống AC; từng loại có yêu cầu riêng, không dùng lẫn thông số thứ cấp.

IEEE C57.13-2016 còn hiệu lực không?

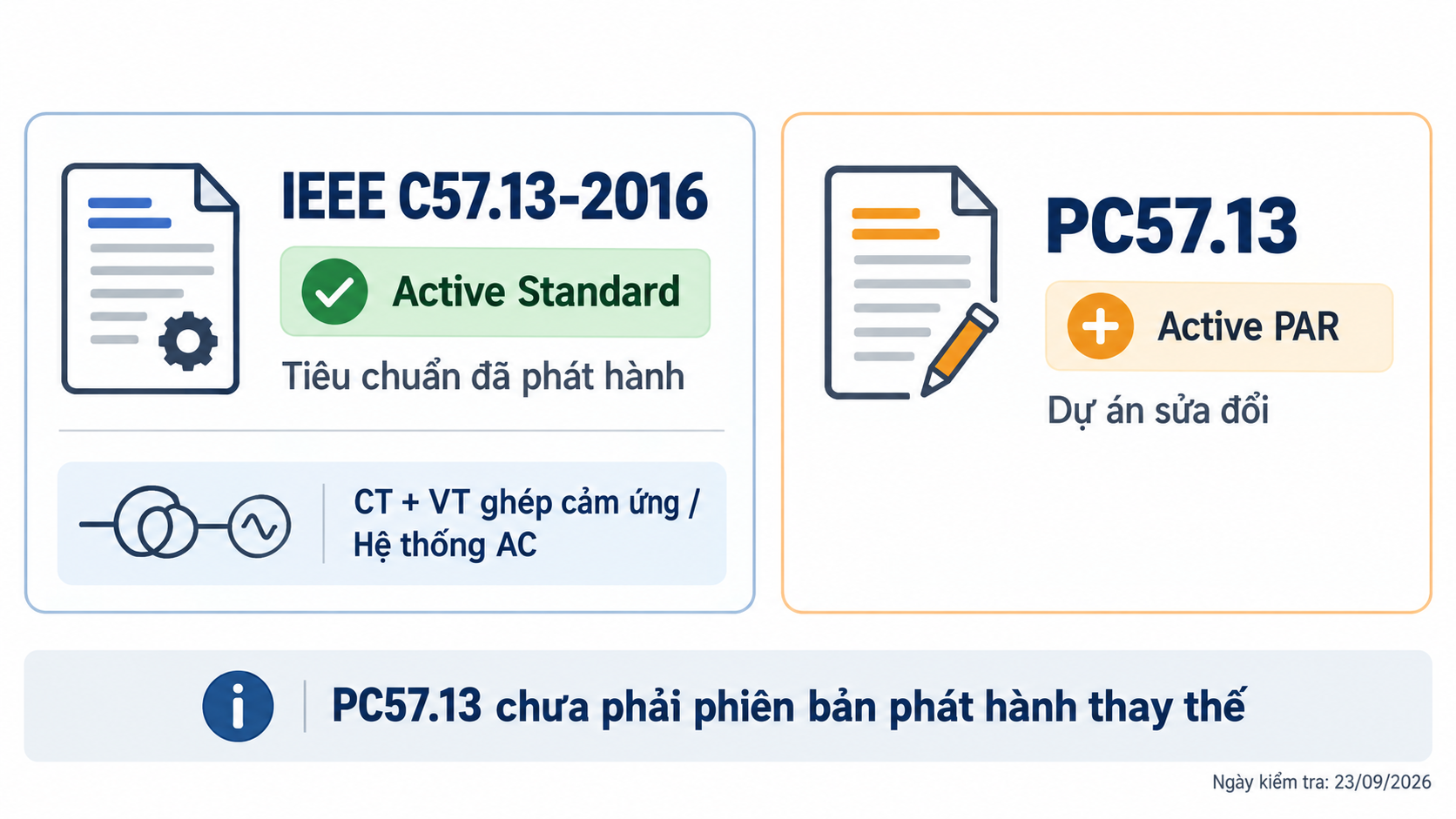

Tại ngày kiểm tra 23/09/2026, IEEE SA vẫn ghi Active Standard. PC57.13 đang là dự án sửa đổi Active PAR.

C200 theo IEEE là gì?

Là class bảo vệ liên quan khả năng điện áp terminal thứ cấp tại dòng và burden thử quy định; không phải tỷ số 200/5 A.

IEEE C57.13 và IEC 61869-2 khác nhau thế nào?

Khác cách phân loại, biểu diễn thông số và điều kiện đánh giá. Bảng so sánh ký hiệu không thay thế đối chiếu yêu cầu kỹ thuật.

Class 0.3 IEEE có bằng Class 0.5 IEC không?

Không có quan hệ tương đương trực tiếp. Cần so sánh cả sai số tỷ số, góc pha, vùng dòng và điều kiện burden.

Có thể dùng CT chuẩn IEC thay CT chuẩn IEEE không?

Có thể xem xét nếu chứng minh đáp ứng yêu cầu ứng dụng và được chấp thuận theo hồ sơ dự án; cùng tỷ số chưa đủ.
