Cảm biến dòng AC – Đo dòng xoay chiều 4-20mA, 0-10V và Modbus

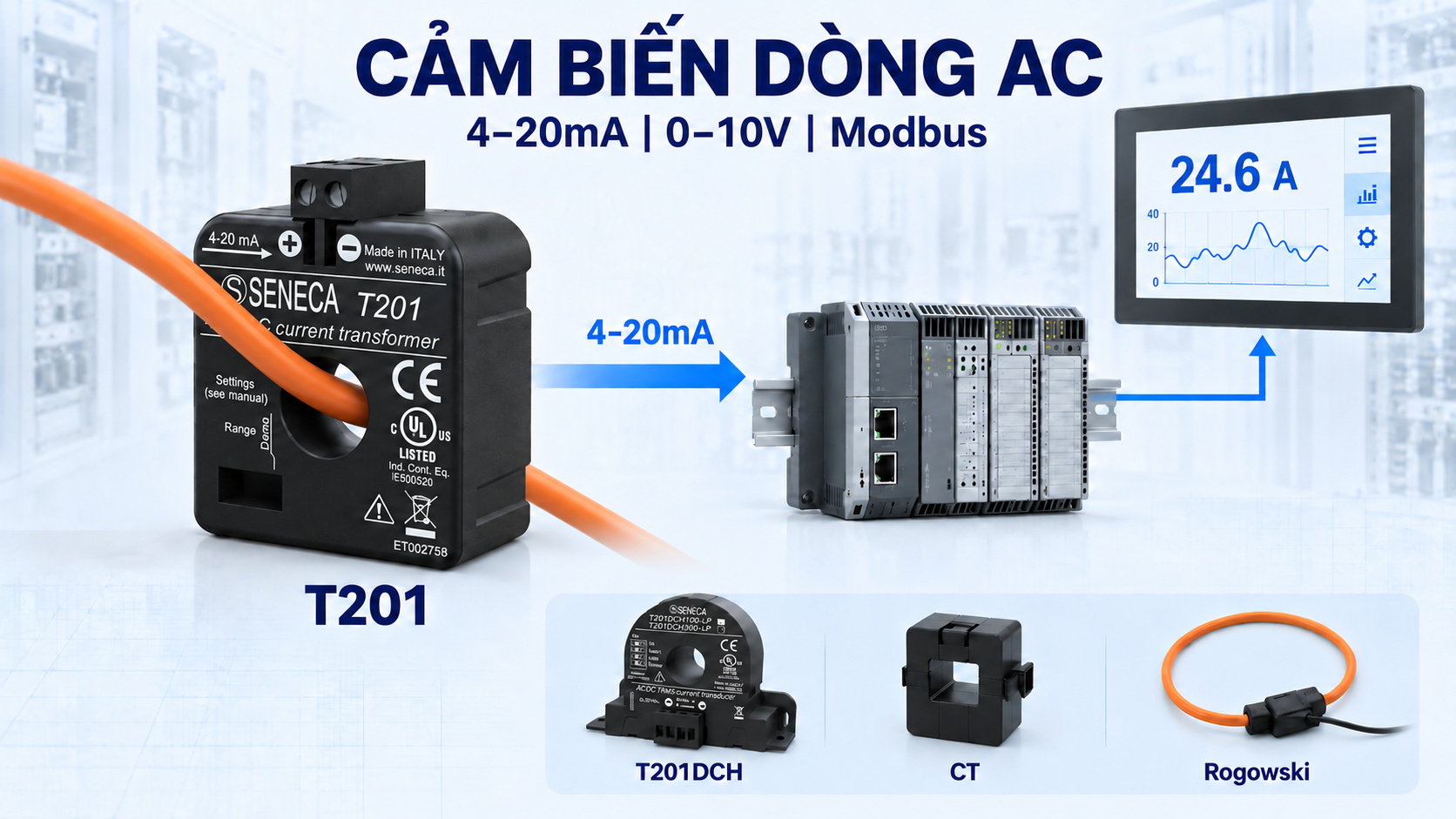

Cảm biến dòng AC cho PLC nên được chọn theo dòng tải thực tế, dạng sóng, kích thước dây và tín hiệu đầu vào của hệ thống. Với tải xoay chiều đến 40A cần 4–20mA, Seneca T201 là phương án gọn. Khi cần True RMS, đo thêm DC hoặc truyền Modbus, nên chuyển sang T201DCH.

Với dòng lớn và thanh cái, có thể dùng CT 5A kèm bộ chuyển đổi hoặc cuộn Rogowski. Bài viết này giúp chọn thiết bị đo AC theo từng nhu cầu. Nếu cần so sánh toàn bộ nhánh AC/DC, xem cảm biến dòng điện AC/DC cho PLC.

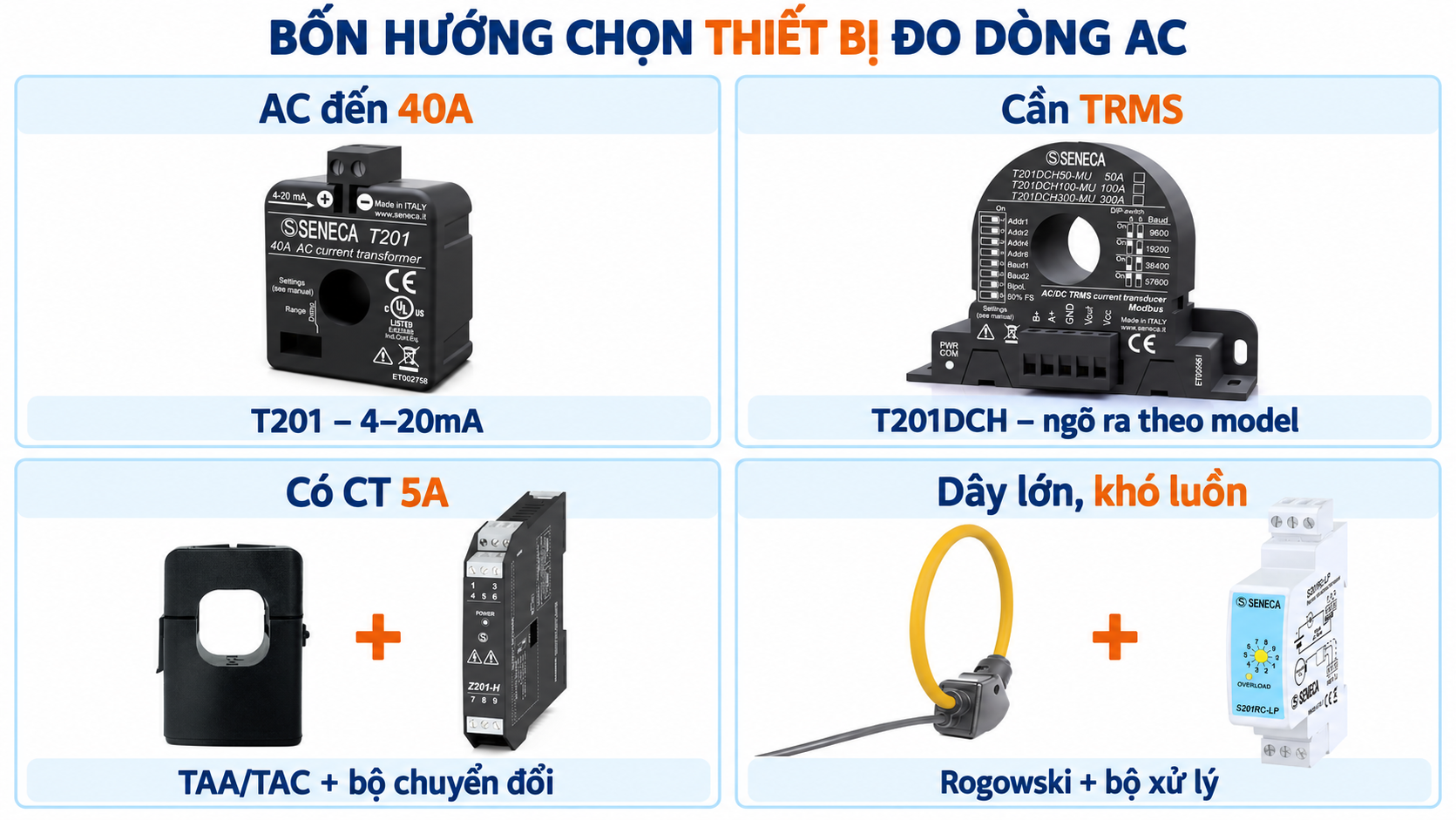

Chọn nhanh cảm biến dòng AC theo nhu cầu

Khi chọn cảm biến dòng AC, cần kiểm tra cả dải đo lẫn cửa sổ luồn dây. Model đo đủ dòng vẫn có thể không lắp được nếu cáp, đầu cos hoặc thanh cái không phù hợp.

AC nhỏ đến 40A: ưu tiên Seneca T201 ra 4–20mA

Với bơm, quạt hoặc điện trở gia nhiệt dùng nguồn AC thông thường, T201 giúp đưa dòng tải về PLC mà không cần CT 5A và bộ chuyển đổi rời. Đây là hướng chọn cảm biến dòng AC phù hợp khi chỉ cần một giá trị analog để theo dõi vận hành.

Khi nào T201 đáp ứng tốt?

T201 đo AC theo giá trị trung bình chỉnh lưu, có ngõ ra 4–20mA hai dây và nhận nguồn từ vòng dòng. Thiết bị có tám thang cài bằng DIP-switch: 5, 10, 15, 20, 25, 30, 35 và 40A; lỗ xuyên dây đường kính 12,3mm.

Ví dụ tải làm việc khoảng 12–16A có thể đánh giá thang 20A, sau khi kiểm tra dòng lớn nhất cần giám sát. Chọn cảm biến dòng AC sát vùng vận hành giúp tận dụng tốt khoảng tín hiệu của đầu vào PLC.

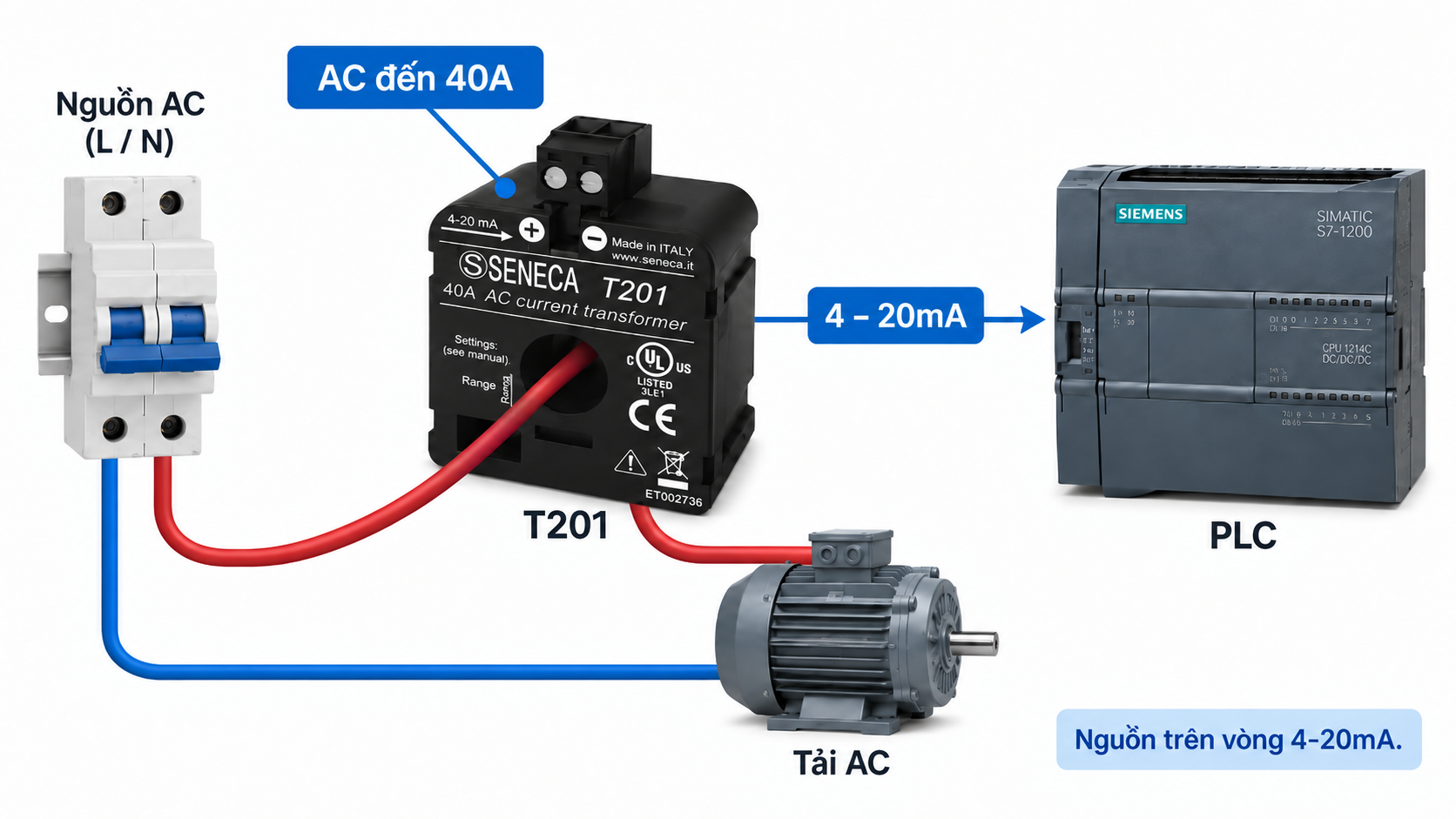

Chuỗi giải pháp: Dây tải AC → T201 → 4–20mA → đầu vào analog PLC.

Khi nào nên chuyển sang dòng TRMS?

T201 không phải cảm biến True RMS. Với dòng méo dạng do điều khiển công suất hoặc tải điện tử, nên đánh giá cảm biến dòng AC TRMS, đồng thời kiểm tra tần số, hệ số đỉnh và băng thông. Không chọn T201 chỉ vì dòng tải nhỏ hơn 40A.

AC cần True RMS, 0–10V hoặc Modbus: chọn T201DCH

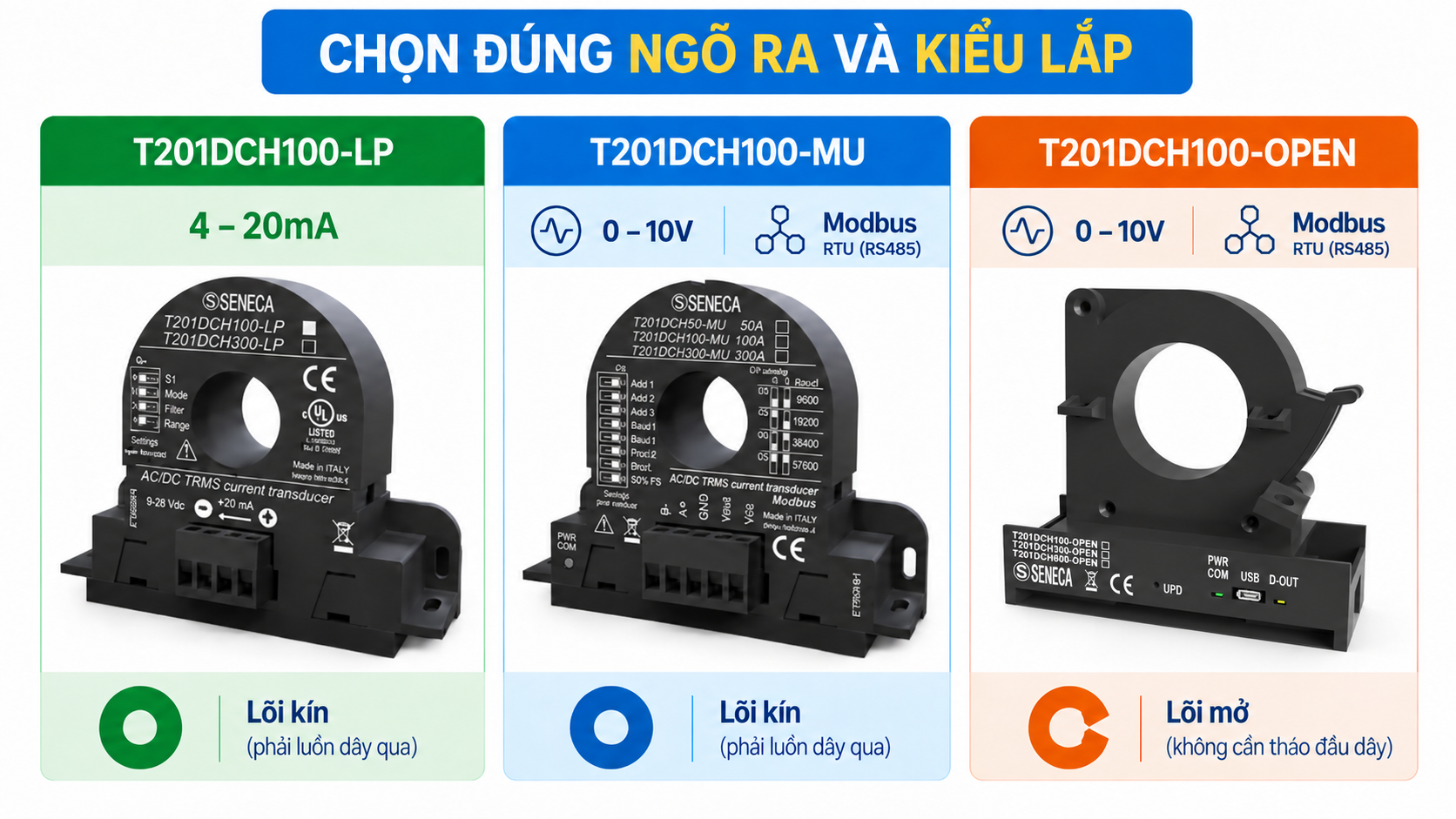

T201DCH phù hợp khi yêu cầu đo vượt khỏi nhánh AC analog cơ bản. Khi chọn cảm biến dòng AC thuộc series này, phải xác định đầy đủ hậu tố: LP, MU và OPEN có vai trò khác nhau về ngõ ra hoặc cơ khí.

T201DCH100-LP cho tín hiệu 4–20mA

T201DCH100-LP dùng công nghệ Hall, hỗ trợ đo AC/DC TRMS và xuất 4–20mA. Đây là phương án cho tải đến 100A khi hệ thống cần analog dòng hoặc muốn dùng chung một dòng thiết bị cho các vị trí đo AC và DC.

Với tải AC, cần chọn chế độ TRMS và thang đo phù hợp. Không lấy cấu hình DC bipolar áp dụng mặc định cho mọi vị trí đo. Khả năng đo AC/DC không có nghĩa là mọi cấu hình đều cho cùng quan hệ giữa dòng tải và tín hiệu ra.

Dòng MU cho 0–10V và Modbus RTU

Nhóm T201DCH-MU đáp ứng nhu cầu cảm biến dòng AC đưa điện áp analog hoặc dữ liệu số về bộ điều khiển. Chọn dải theo tải thực tế; không chọn model lớn nhất chỉ để dự phòng nếu phần lớn thời gian hệ thống chạy ở dòng thấp.

Với 0–10V, kiểm tra ngõ vào điện áp và điểm tham chiếu tín hiệu. Với Modbus RTU, kiểm tra cổng RS485, địa chỉ thiết bị, tốc độ truyền và kiểu dữ liệu thanh ghi trước khi tích hợp.

Dòng OPEN khi khó tháo đầu cáp

T201DCH100-OPEN có lõi mở, phù hợp cải tạo hệ thống có cáp hiện hữu. Đây là cảm biến điện tử, khác với CT lõi mở ngõ ra 5A. Vì vậy, khi mua cảm biến dòng AC lõi mở cần ghi rõ cả kiểu lắp và tín hiệu cần dùng.

Dòng AC lớn hoặc đã có CT: chọn TAA/TAC kèm bộ chuyển đổi

Phương án CT 5A phù hợp khi tủ đã có biến dòng hoặc cần cửa sổ cho cáp, thanh cái lớn. Cảm biến dòng AC tích hợp analog và CT 5A có cách kết nối khác nhau: CT cần thiết bị nhận dòng thứ cấp đúng chuẩn.

TAA lõi mở và TAC xuyên cáp, thanh cái

Biến dòng lõi mở Seneca TAA thuận tiện khi khó luồn lại dây. Các phiên bản TAC xuyên cáp hoặc thanh cái phù hợp vị trí có thể bố trí luồn qua cửa sổ. Riêng TAC-0000 là loại sơ cấp dây cuốn, không chọn thay cho CT xuyên thanh cái chỉ dựa vào tên TAC.

Cần xác định tỷ số CT, kích thước cửa sổ, cấp chính xác và công suất tải thứ cấp. Dây nối và thiết bị nhận tín hiệu đều góp phần vào tải thứ cấp; chọn đúng tỷ số nhưng vượt tải cho phép vẫn làm ảnh hưởng phép đo.

Z201/Z201-H khi chỉ cần chuyển dòng sang analog

Z201 và Seneca Z201-H nhận dòng AC từ CT và chuyển thành tín hiệu analog cách ly. Hai phiên bản cần được chọn theo nguồn cấp thực tế; cấu hình ngõ ra phải khớp đầu vào PLC.

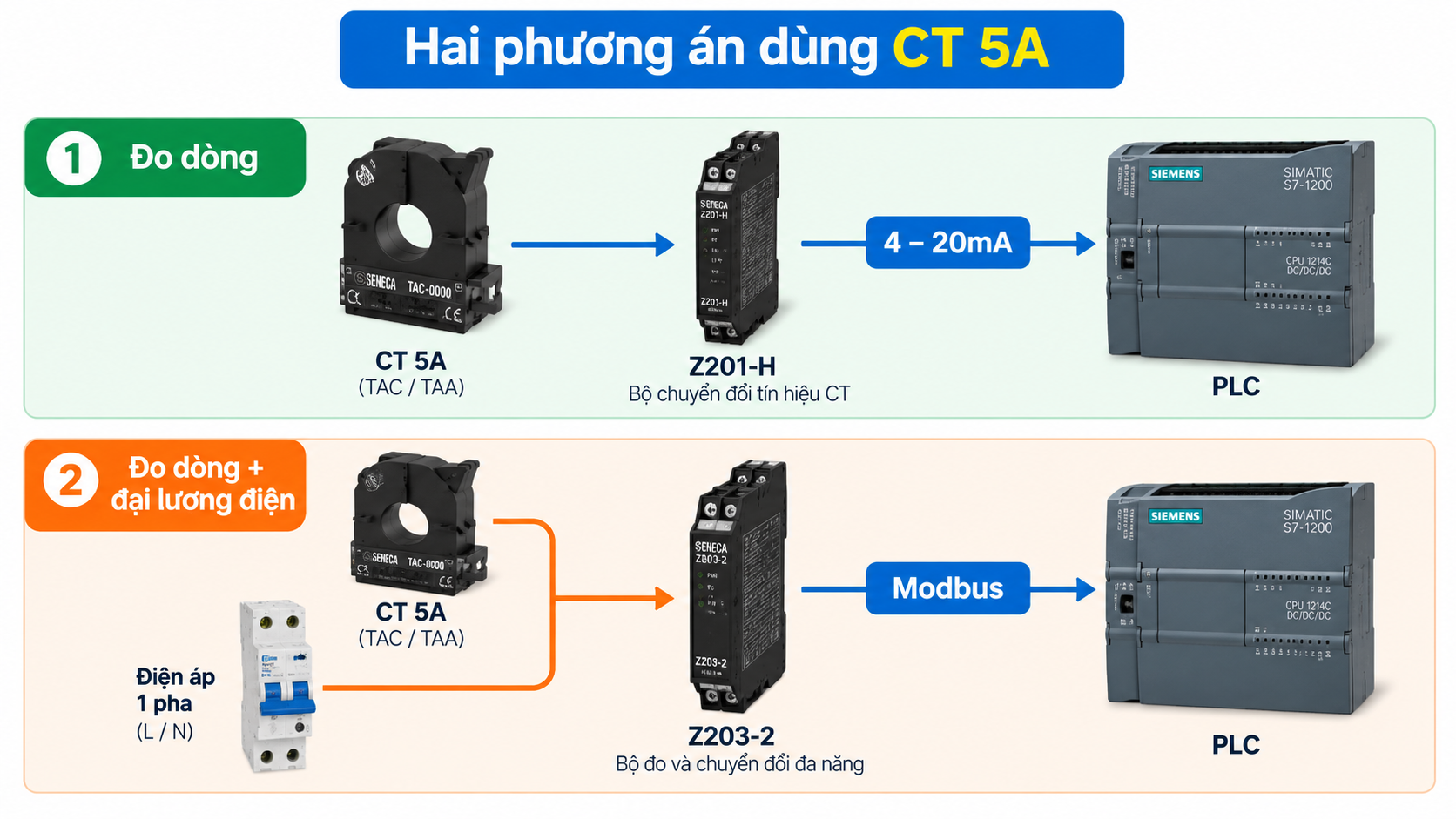

Chuỗi giải pháp: Dây tải AC → CT TAA/TAC 5A → Z201/Z201-H → 4–20mA hoặc 0–10V → PLC.

Z203-2 khi cần thêm điện áp và công suất

Seneca Z203-2 là bộ phân tích điện một pha, có ngõ vào dòng đến 5A, đo các đại lượng như dòng RMS, điện áp và công suất; dữ liệu được truyền qua Modbus hoặc analog theo cấu hình.

Muốn đo công suất cần đấu thêm ngõ vào điện áp theo tài liệu, không chỉ nối CT. Một Z203-2 không thay thế bộ phân tích ba pha đầy đủ. Nếu mục tiêu chỉ là đo dòng về một kênh AI, nên cân nhắc cấu hình đơn giản hơn.

Khi nào cảm biến dòng AC Rogowski phù hợp?

Rogowski phù hợp thanh cái lớn, cụm cáp cùng pha hoặc vị trí khó lắp CT cứng. Vòng mềm giúp bố trí linh hoạt; dải đo sử dụng thực tế còn phụ thuộc bộ xử lý, không chỉ phụ thuộc cuộn cảm biến.

Seneca RC190 cần bộ tích phân hoặc ngõ vào Rogowski tương thích. Không đấu trực tiếp cuộn này vào AI 4–20mA hoặc 0–10V rồi quy đổi như cảm biến analog hoàn chỉnh.

Với Seneca S201RC-LP, cuộn 100mV/kA có các thang 250–4000A; cuộn 333mV/kA có các thang 75–1200A theo manual. Cần chọn đúng độ nhạy và thang tương ứng, không mặc định RC190 ghép bộ này sẽ đo đến 4000A.

Chuỗi giải pháp: Dây tải AC → cuộn Rogowski tương thích → S201RC-LP → 4–20mA → PLC.

Chọn ngõ ra 4–20mA, 0–10V hay Modbus?

Chọn ngõ ra cảm biến dòng AC theo phần cứng đang có và cách khai thác dữ liệu. Đầu vào 5A của thiết bị đo điện không tương đương đầu vào 4–20mA của PLC.

Cảm biến dòng AC Modbus RTU không kết nối trực tiếp lên SCADA qua Ethernet chỉ bằng hai dây RS485. Hệ thống cần bộ điều khiển, cổng truyền thông hoặc gateway tương thích để thu thập dữ liệu.

Chọn dải đo và cấu hình cảm biến dòng AC cho PLC

Dựa vào dòng làm việc và mục tiêu giám sát

Ghi nhận dòng thấp nhất, dòng vận hành cao nhất và nhu cầu quan sát lúc khởi động. Nếu chỉ theo dõi tải ổn định, không nhất thiết chọn thang theo đỉnh khởi động, nhưng phải kiểm tra khả năng chịu quá dòng và thời gian đáp ứng.

Nếu cần bắt đỉnh dòng ngắn, cảm biến dòng AC có ngõ ra đã lọc chậm có thể không đáp ứng. Chọn lại thiết bị theo tốc độ đo, thay vì chỉ tăng dải dòng.

Quy đổi tín hiệu về đơn vị ampe

Với cấu hình 0–40A tương ứng 4–20mA, quan hệ lý tưởng là I tải = (I tín hiệu − 4) × 40 / 16, trong đó I tín hiệu tính bằng mA. Khi nhận 12mA, PLC hiển thị 20A.

Nếu đổi thang cảm biến dòng AC, phải đổi hệ số quy đổi trên PLC. Với CT 400/5A và bộ chuyển đổi 0–5A sang 4–20mA, toàn chuỗi tương ứng 0–400A. Cần xử lý riêng tín hiệu lỗi hoặc ngoài dải, tránh hiển thị thành một giá trị tải bình thường.

Đo một pha hay giám sát đủ ba pha?

Một cảm biến đo trên một dây pha chỉ phản ánh dòng của pha đó. Muốn theo dõi độc lập L1, L2, L3, bố trí ba kênh đo phù hợp. Không luồn cả ba pha qua cùng một cảm biến dòng AC thông thường để lấy tổng dòng tải.

Lắp cảm biến dòng AC và những lỗi cần tránh

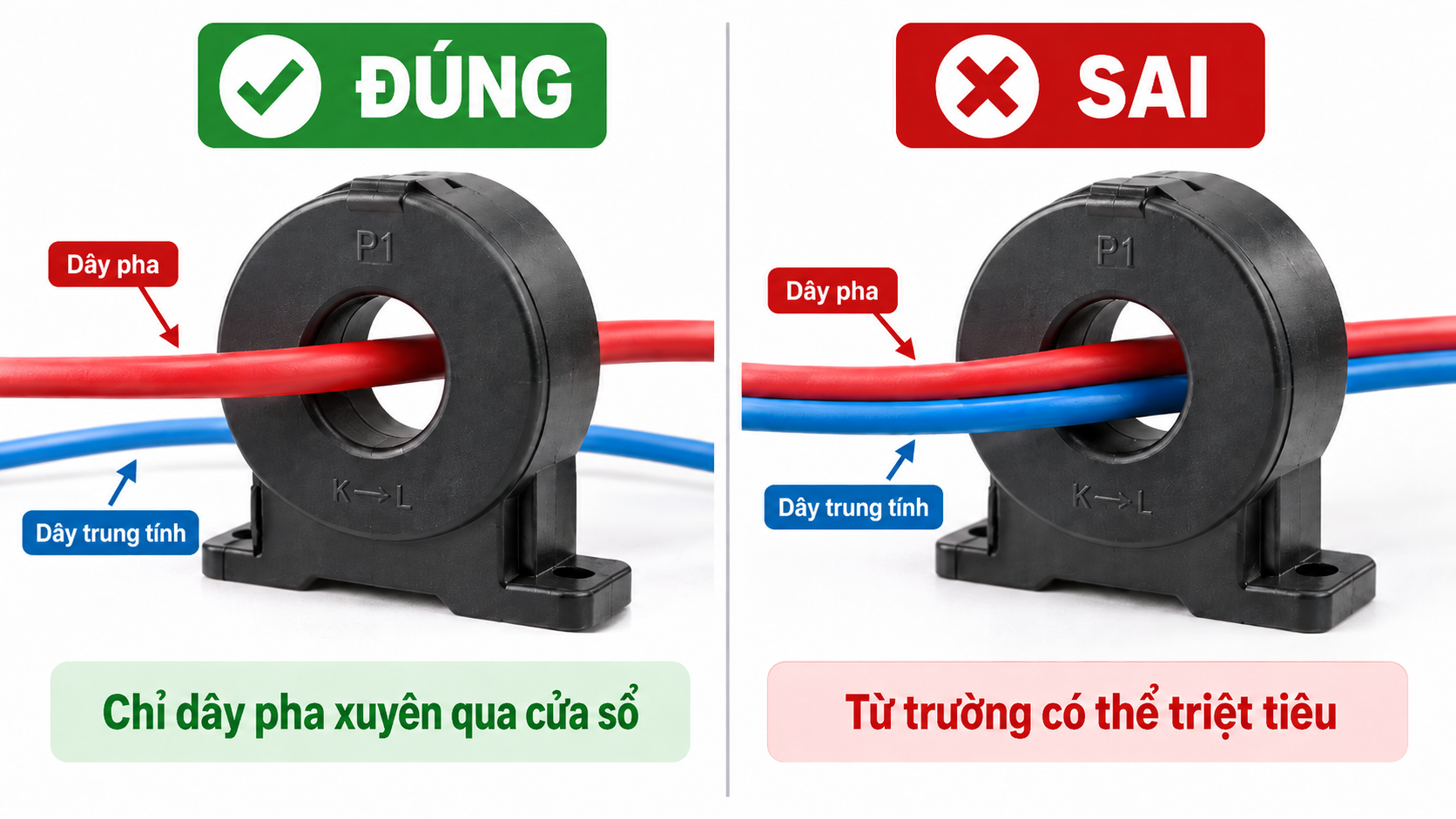

Với loại xuyên dây, luồn riêng dây cần đo qua cửa sổ. Không luồn đồng thời dây pha và trung tính của cùng mạch vì từ trường có thể triệt tiêu. Nếu bao quanh nhiều dây song song để đo tổng, chúng phải thuộc cùng pha và cùng chiều dòng qua vòng.

Cảm biến dòng AC lõi kín cần có phương án luồn dây. Loại lõi mở phải đóng khít và cố định đúng vị trí. Cuộn Rogowski cần khóa hoàn toàn, bố trí theo hướng dẫn hãng và tránh kéo căng đầu nối.

Với tải qua biến tần, cần xác định đo phía nguồn hay phía động cơ. Dòng đầu ra PWM đòi hỏi đánh giá riêng băng thông, dạng sóng và điều kiện cách điện. Nhãn TRMS không bảo đảm cảm biến dòng AC phù hợp mọi đầu ra biến tần.

Phần kiến thức về tỷ số và thứ cấp CT được trình bày tại biến dòng là gì. Sau lắp đặt, nên đối chiếu số đo ở vài mức tải bằng thiết bị tham chiếu phù hợp.

Câu hỏi thường gặp khi chọn cảm biến dòng AC

T201 có đo dòng DC được không?

Không. T201 dành cho AC. Nếu cần dùng chung cho AC/DC, chọn T201DCH đúng dải, chế độ đo và ngõ ra.

Cảm biến dòng AC 4–20mA có cần nguồn không?

Có. Loại loop powered lấy nguồn trên vòng 4–20mA, không có nghĩa tự hoạt động không cần nguồn. Phải kiểm tra khả năng cấp nguồn của AI hoặc bố trí nguồn vòng dòng phù hợp.

Chỉ đo dòng có biết chính xác điện năng không?

Không. Dòng điện giúp theo dõi tải; công suất và điện năng còn liên quan điện áp, hệ số công suất và thời gian. Cần thiết bị đo điện phù hợp khi mục tiêu là quản lý tiêu thụ điện.

Thông tin cần gửi để chọn đúng thiết bị

Để chọn cảm biến dòng AC và nhận báo giá theo cấu hình, gửi dòng vận hành, dòng lớn nhất cần đo, tần số nguồn, loại tải và vị trí đo. Kèm ảnh tủ, kích thước cáp hoặc thanh cái, khả năng tháo đầu dây, nguồn sẵn có và ngõ vào PLC.

Chi phí cần tính cả cảm biến, bộ chuyển đổi, nguồn và phần lắp đặt. Với nhánh AC analog nhỏ, ưu tiên đánh giá T201 trước; khi cần TRMS, truyền thông hoặc cơ khí linh hoạt hơn mới chuyển sang nhánh tương ứng.

Tham khảo tài liệu lựa chọn cảm biến dòng T201 Series của Seneca để đối chiếu công nghệ, dải đo và ngõ ra trước khi chốt model.
