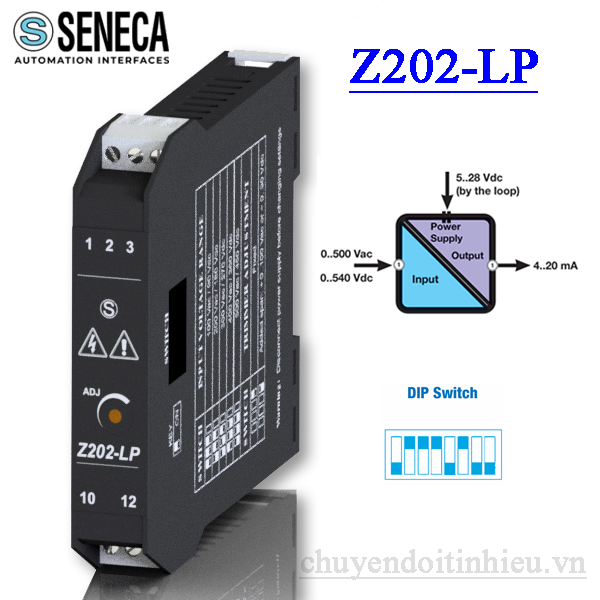

Bộ chuyển đổi AC, DC sang Analog 4-20mA, 0-10V Z202-LP SENECA

Seneca Z202-LP bộ chuyển đổi điện áp AC loop-powered ra 4-20mA

Seneca Z202-LP – Bộ chuyển điện áp AC/DC sang 4-20mA Loop Powered

(Liên hệ báo giá)

Hãng sản xuất	Seneca – Italia
Model	Z202-LP
Chức năng	Chuyển đổi và cách ly điện áp AC/DC sang 4–20 mA
Input	0…500 Vac / 0…540 Vdc
Tần số AC	20…400 Hz
Output	4…20 mA Passive
Nguồn cấp	5…28 Vdc từ vòng 4–20 mA (Loop Powered)
Độ chính xác	0,3% full scale
Cách ly	Tối đa 4.000 Vac giữa Input / Output
Cấu hình	DIP Switch + Trimmer hiệu chỉnh
Thời gian đáp ứng	< 100 ms
Nhiệt độ làm việc	-20…+65°C
Kích thước	17,5 × 100 × 112 mm
Lắp đặt	DIN Rail 35 mm

✔ Tình trạng: Hàng có sẵn

SKU: SEN_Z202-LP Danh mục: Bộ chuyển đổi điện áp Thẻ: 4-20mA passive, bộ cách ly điện áp, bộ chuyển đổi điện áp AC, bộ chuyển đổi điện áp DC, chuyển điện áp sang 4-20mA, DIN Rail, Loop Powered, Seneca, Seneca Z202-LP, Voltage to 4-20mA, Z202-LP Thương hiệu: Seneca

Mô tả
Đánh giá (0)

Seneca Z202-LP là bộ chuyển đổi điện áp AC/DC sang tín hiệu 4–20 mA dạng loop powered, được thiết kế cho các hệ thống cần đưa điện áp thực tế từ nguồn điện, tủ điện, UPS, battery hoặc thiết bị công nghiệp về PLC, DCS và hệ thống giám sát.

Thiết bị nhận điện áp xoay chiều đến 500 Vac hoặc điện áp một chiều đến 540 Vdc, sau đó chuyển đổi tỷ lệ thành tín hiệu 4–20 mA passive. Điểm đáng chú ý của Seneca Z202-LP là module không cần một cặp dây cấp nguồn riêng mà lấy nguồn 5–28 Vdc trực tiếp từ vòng dòng 4–20 mA.

Nhờ thiết kế này, Z202-LP phù hợp cho các ứng dụng chỉ cần giám sát một giá trị điện áp và muốn giảm số lượng dây trong tủ điều khiển. Module còn có cách ly galvanic đến 4.000 Vac giữa phía điện áp đo và phía tín hiệu đầu ra, giúp tách biệt mạch điện công suất với hệ thống điều khiển.

Chọn nhanh Seneca Z202-LP:

Cần đo điện áp AC đến 500 Vac hoặc DC đến 540 Vdc và đưa về PLC bằng 4–20 mA: ưu tiên Z202-LP.
PLC có analog input Active hoặc vòng dòng có sẵn nguồn 5–28 Vdc: Z202-LP rất thuận tiện vì không cần nguồn riêng.
Cần output 0–10 V hoặc nhiều kiểu analog output: không nên chọn Z202-LP.
Cần đo đồng thời V, A, W, Var, Cosφ và Energy: nên chuyển sang bộ phân tích điện năng như Seneca Z203-2.

Nội dung chính

Seneca Z202-LP là gì?

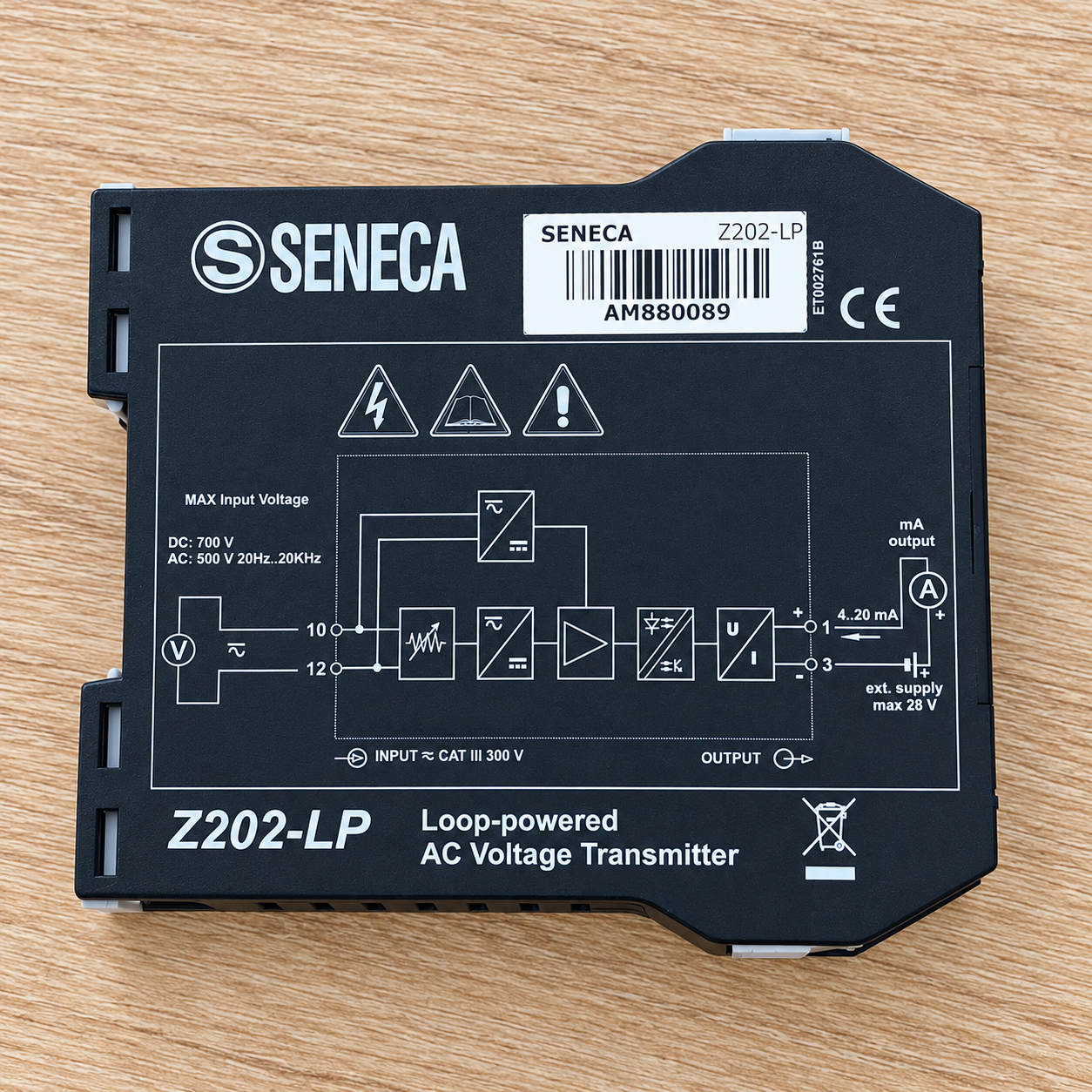

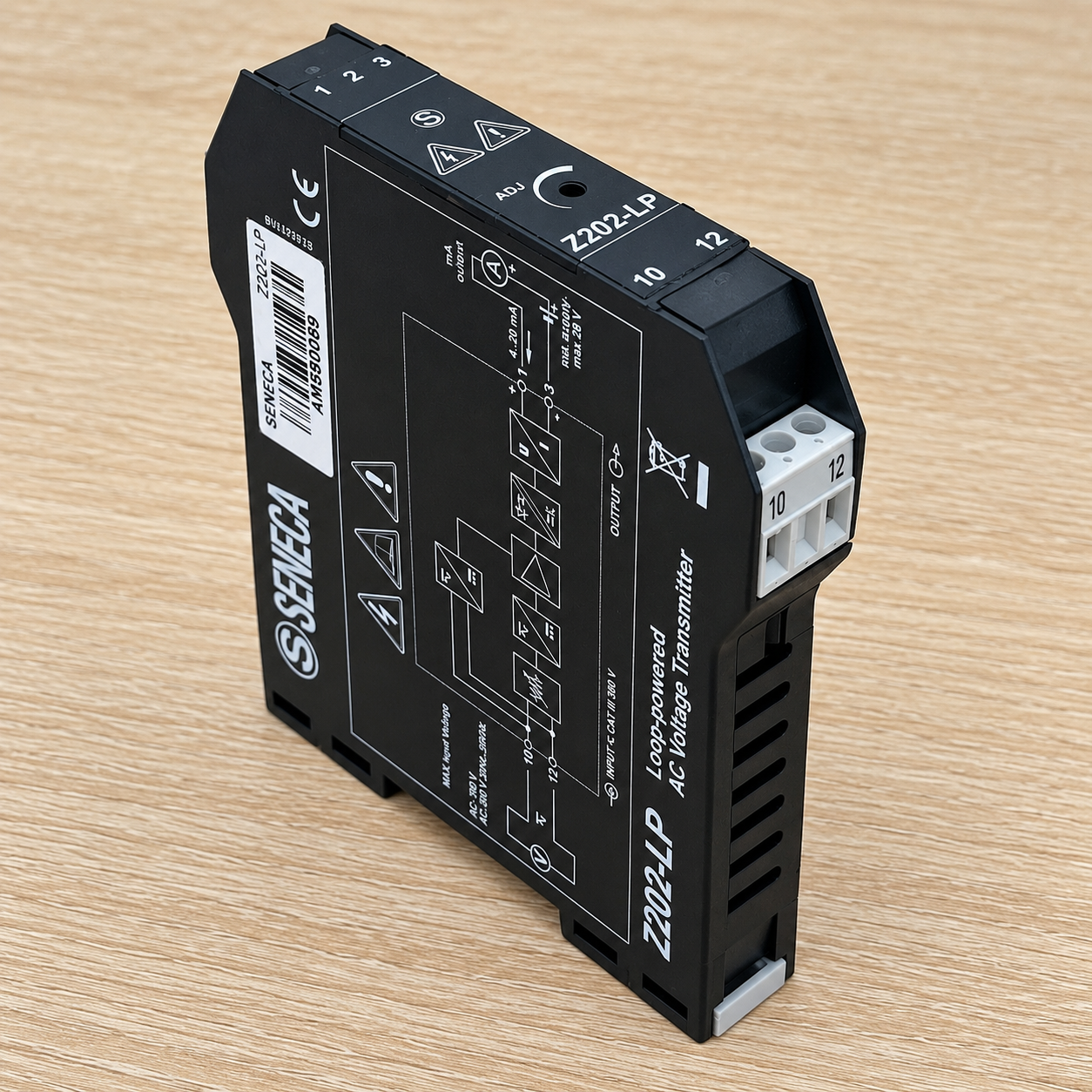

Seneca Z202-LP thuộc nhóm bộ chuyển đổi đo lường điện của Seneca – Italy. Chức năng chính của thiết bị là biến đổi một giá trị điện áp AC hoặc DC tương đối cao thành tín hiệu dòng analog tiêu chuẩn để PLC hoặc hệ thống thu thập dữ liệu có thể đọc được.

Có thể hình dung chức năng theo sơ đồ:

Điện áp AC/DC → Seneca Z202-LP → 4–20 mA → PLC / DCS / bộ hiển thị

Trong đó, Z202-LP không phải là đồng hồ phân tích điện năng. Thiết bị không đo dòng tải, công suất, hệ số công suất hay điện năng tiêu thụ. Nó tập trung vào một nhiệm vụ: đo điện áp và chuyển điện áp thành tín hiệu 4–20 mA.

Đây là điểm cần phân biệt khi lựa chọn. Nếu hệ thống chỉ cần theo dõi điện áp nguồn 220 Vac, 380–400 Vac, điện áp DC của battery hoặc một nguồn DC cao áp thì Seneca Z202-LP là phương án gọn. Nếu cần phân tích đầy đủ thông số điện, một power meter sẽ phù hợp hơn.

Thông số kỹ thuật Seneca Z202-LP

Thông số	Seneca Z202-LP
Hãng sản xuất	Seneca
Xuất xứ	Italy
Số kênh	1
Input AC	0…500 Vac
Input DC	0…540 Vdc
Tần số điện áp AC	20…400 Hz
Output	4…20 mA passive
Nguồn vòng dòng	5…28 Vdc
Độ chính xác	0,3% full scale
Thời gian đáp ứng	< 100 ms
Cách ly	Tối đa 4.000 Vac Input / Output
Cấu hình	DIP Switch và trimmer mặt trước
Nhiệt độ hoạt động	-20…+65°C
Cấp bảo vệ	IP20
Kích thước	17,5 × 100 × 112 mm
Lắp đặt	DIN rail 35 mm

Thông tin chi tiết và tài liệu mới nhất có thể đối chiếu trực tiếp tại Seneca Z202-LP chính hãng.

Ngõ vào điện áp AC/DC của Z202-LP

Một ưu điểm lớn của Seneca Z202-LP là cùng một module có thể sử dụng cho cả điện áp AC và DC. Phạm vi tối đa của thiết bị là 500 Vac đối với điện áp xoay chiều và 540 Vdc đối với điện áp một chiều.

Điện áp AC đến 500 Vac

Z202-LP có thể được sử dụng để theo dõi điện áp xoay chiều trong tủ điện, nguồn máy, các nhánh phân phối hoặc hệ thống cần đưa giá trị điện áp về PLC. Tần số AC công bố trên trang sản phẩm Seneca hiện tại là 20–400 Hz.

Ví dụ, khi cần đưa điện áp của một nguồn 220 Vac hoặc 380–400 Vac về card analog của PLC, Seneca Z202-LP có thể thực hiện việc chuyển đổi sang 4–20 mA sau khi được cài đặt và hiệu chỉnh đúng dải.

Tuy nhiên, Z202-LP không nên được mặc định là thiết bị đo True RMS cho mọi dạng sóng. Với đầu ra biến tần hoặc dạng điện áp PWM/méo mạnh, cần kiểm tra kỹ dạng sóng, tần số và phương pháp đo trước khi lựa chọn.

Điện áp DC đến 540 Vdc

Ở chế độ DC, Seneca Z202-LP có thể nhận điện áp đến 540 Vdc. Do đó thiết bị có thể được khảo sát cho các ứng dụng giám sát nguồn DC, battery bank, UPS, hệ thống cấp nguồn hoặc các bus DC nằm trong phạm vi cho phép.

Điện áp DC được chuyển tỷ lệ thành dòng 4–20 mA để PLC không phải trực tiếp nhận một điện áp cao tại card analog thông thường.

Lưu ý: Z202-LP là bộ chuyển đổi đo điện áp công suất, không nên nhầm với bộ chuyển tín hiệu process 0–10 V sang 4–20 mA. Theo tài liệu kỹ thuật của Seneca, mức điện áp rất thấp có vùng không phát hiện; vì vậy nếu mục tiêu là xử lý tín hiệu 0–10 V từ cảm biến, nên sử dụng một signal converter chuyên cho 0–10 V.

Output 4–20 mA Passive của Seneca Z202-LP

Seneca Z202-LP chỉ có output 4–20 mA passive. Đây là điểm rất quan trọng khi thiết kế mạch và cũng là phần cần sửa so với một số mô tả cũ có thể khiến người đọc nghĩ thiết bị hỗ trợ 0–10 V.

Ngõ ra passive nghĩa là Z202-LP không tự tạo nguồn dòng độc lập. Vòng 4–20 mA cần có điện áp nuôi từ 5 đến 28 Vdc để dòng tín hiệu có thể chạy.

Nếu chưa quen với khái niệm Active và Passive, có thể xem thêm bài tín hiệu 4–20 mA là gì và hướng dẫn nối dây 4–20 mA Active và Passive.

PLC có Analog Input Active

Đây là cấu hình thuận tiện nhất với Seneca Z202-LP. Card PLC cung cấp nguồn cho vòng dòng, Z202-LP sử dụng chính nguồn này để hoạt động và điều chỉnh dòng trong khoảng 4–20 mA theo điện áp đầu vào.

Sơ đồ nguyên lý:

Điện áp cần đo → Z202-LP → AI Active PLC → 4–20 mA

Ưu điểm là không cần bố trí một nguồn riêng chỉ để cấp cho bộ chuyển đổi.

PLC có Analog Input Passive

Nếu card analog của PLC cũng là passive, vòng dòng chưa có nguồn. Khi đó cần bổ sung nguồn DC phù hợp trong giới hạn 5–28 Vdc của Z202-LP.

Sơ đồ nguyên lý:

Nguồn DC → Z202-LP → AI Passive PLC → về nguồn

Không nên đấu theo thói quen mà cần xác định rõ card PLC đang là Active hay Passive trước khi cấp điện.

Loop Powered trên Z202-LP có lợi gì?

Chữ LP trong Seneca Z202-LP thể hiện đặc điểm loop powered. Thay vì cần một nguồn cấp độc lập cho module và thêm một cặp dây output, thiết bị lấy năng lượng hoạt động trực tiếp từ vòng 4–20 mA.

Thiết kế này đem lại một số lợi ích:

Giảm số lượng dây đấu nối trong tủ điện.
Không cần một nguồn cấp riêng cho Z202-LP.
Phù hợp với card PLC có analog input Active.
Thuận tiện khi cải tạo hệ thống hiện hữu đã có vòng 4–20 mA.
Module rộng chỉ 17,5 mm nên tiết kiệm không gian DIN rail.

Tuy nhiên loop powered không có nghĩa là thiết bị hoạt động mà không cần nguồn. Nguồn vẫn phải tồn tại trên vòng dòng và nằm trong giới hạn kỹ thuật của module.

Cách ly 4.000 Vac bảo vệ hệ thống điều khiển

Một lý do quan trọng để sử dụng Seneca Z202-LP thay vì đưa điện áp cần đo trực tiếp vào một mạch xử lý tự chế là khả năng cách ly galvanic cao.

Seneca công bố mức cách ly tối đa đến 4.000 Vac giữa phía input và output. Điều này tạo ra sự tách biệt điện giữa mạch điện áp cần giám sát và vòng tín hiệu đi về PLC.

Khả năng cách ly giúp:

Hạn chế ảnh hưởng của chênh lệch điện thế giữa hai phía.
Tăng mức độ tách biệt giữa hệ thống điện và hệ thống điều khiển.
Giảm nguy cơ nhiễu dẫn truyền qua mạch đo.
Bảo vệ tốt hơn cho card analog và thiết bị thu thập dữ liệu.

Cần lưu ý rằng cách ly tín hiệu không thay thế cho các thiết bị bảo vệ quá áp, cầu chì, CB hoặc giải pháp chống sét lan truyền cần thiết của hệ thống.

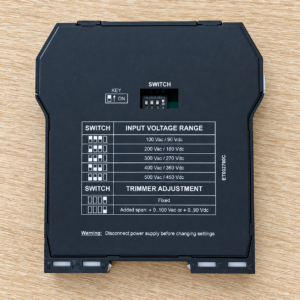

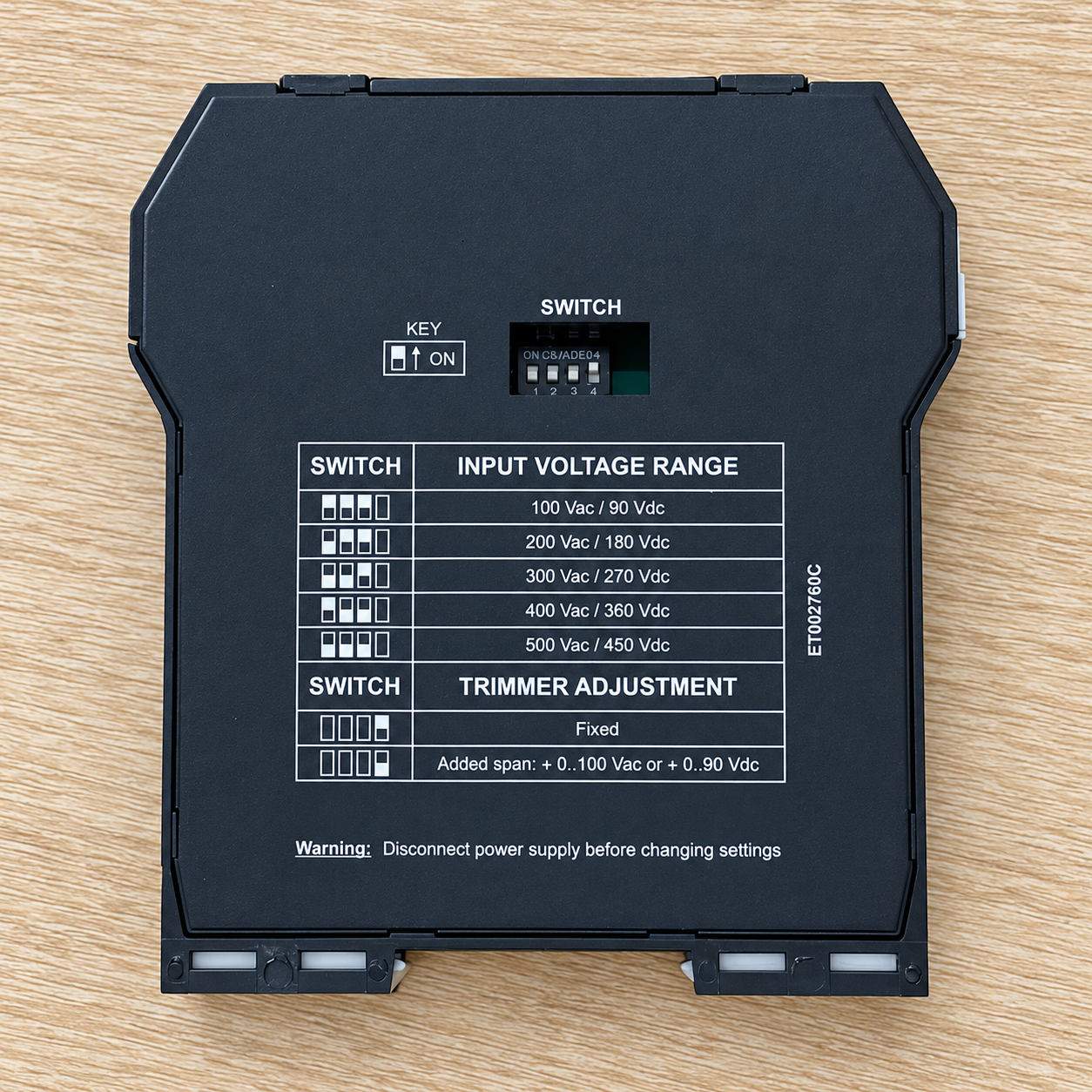

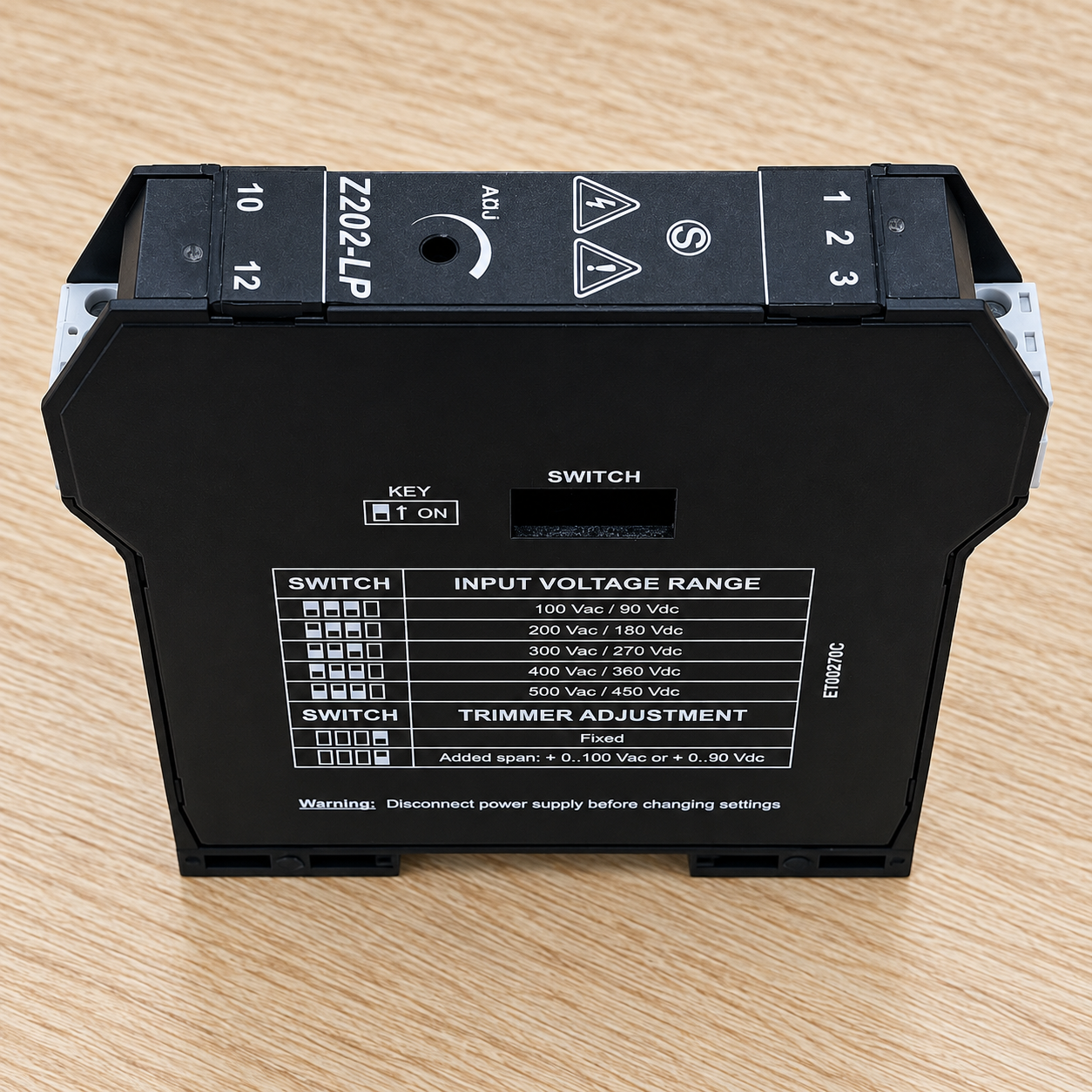

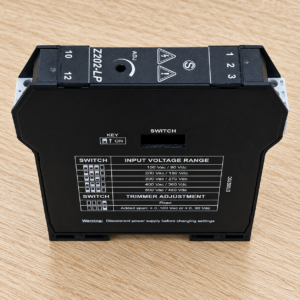

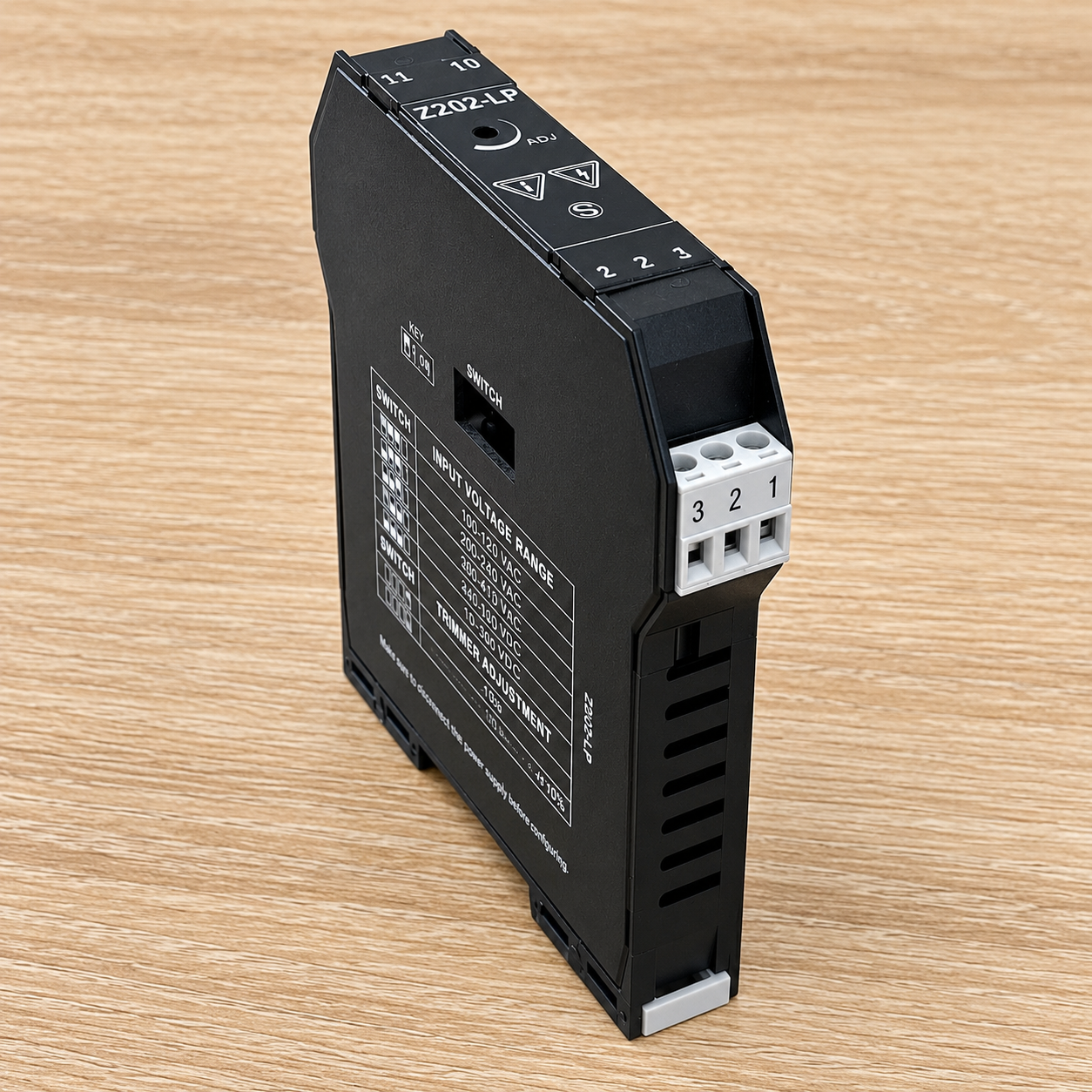

Cấu hình Seneca Z202-LP bằng DIP Switch và Trimmer

Seneca Z202-LP sử dụng DIP Switch để chọn dải đo và trimmer nhiều vòng phía trước để hiệu chỉnh. Đây là thiết kế phù hợp cho tủ điện công nghiệp vì không cần kết nối máy tính hay phần mềm khi cấu hình cơ bản.

Seneca thiết kế nhiều thang đo cài đặt sẵn và cho phép hiệu chỉnh các điểm trung gian trong phạm vi đo. Nhờ đó, người dùng không nhất thiết phải sử dụng toàn bộ dải 0–500 Vac hoặc 0–540 Vdc.

Ví dụ quy đổi tín hiệu

Giả sử Z202-LP được hiệu chỉnh để 0–400 Vac tương ứng với 4–20 mA:

0 Vac → khoảng 4 mA.
100 Vac → khoảng 8 mA.
200 Vac → khoảng 12 mA.
300 Vac → khoảng 16 mA.
400 Vac → khoảng 20 mA.

PLC chỉ cần scale giá trị raw của analog input trở lại đơn vị volt để hiển thị và giám sát.

Khi hiệu chỉnh thực tế, nên sử dụng nguồn chuẩn hoặc thiết bị phát/đo có độ chính xác phù hợp và thực hiện theo tài liệu cài đặt của Seneca thay vì chỉnh theo cảm tính.

Ứng dụng của Seneca Z202-LP

Seneca Z202-LP phù hợp với các hệ thống cần lấy một giá trị điện áp và đưa về trung tâm điều khiển dưới dạng tín hiệu analog tiêu chuẩn.

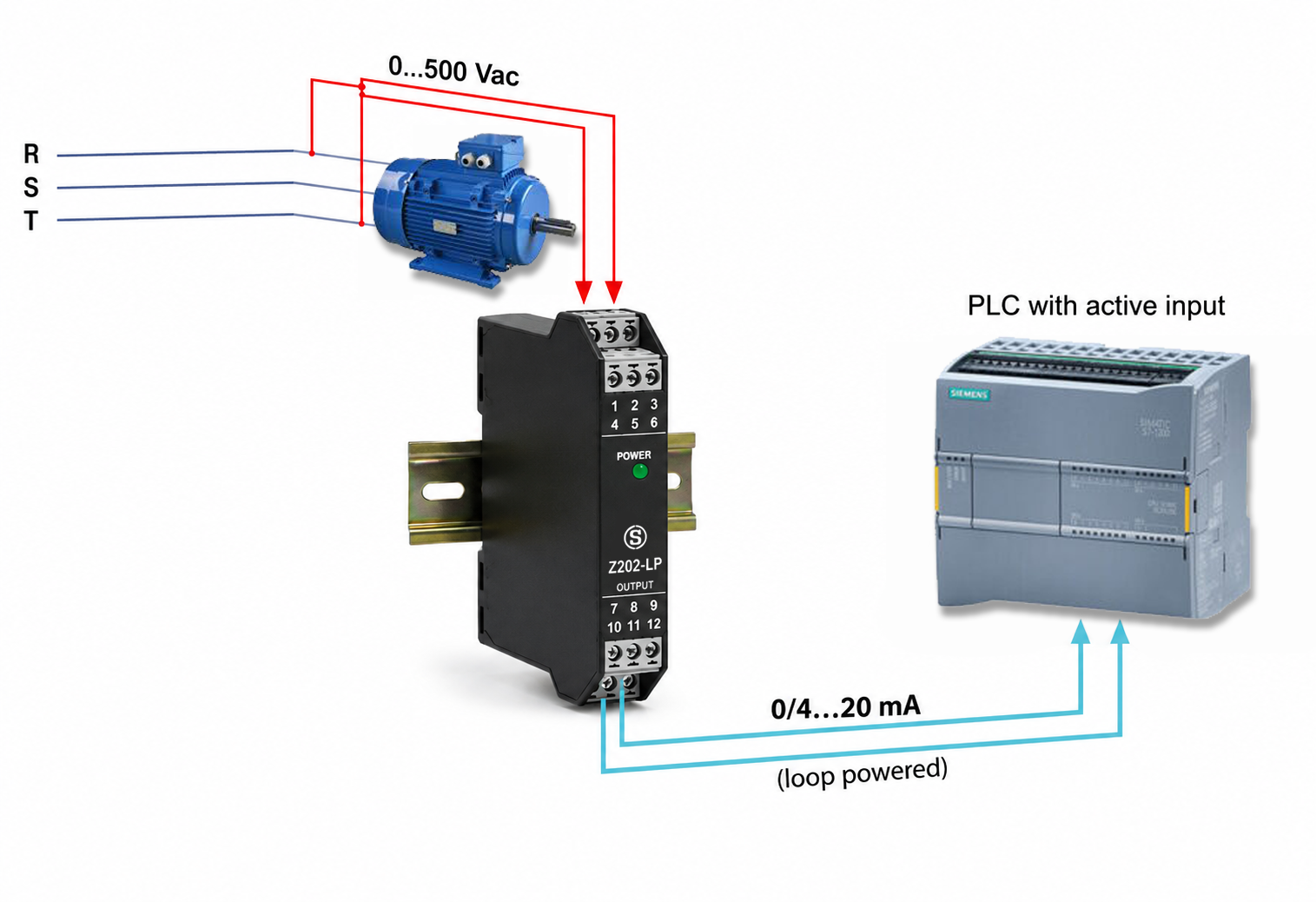

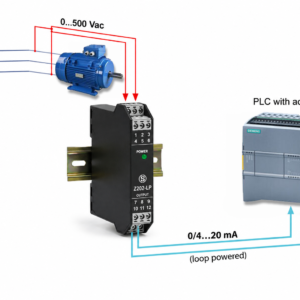

*Ứng dụng Bộ chuyển đổi AC, DC Z202-LP SENECA*

Giám sát điện áp nguồn AC

Z202-LP có thể theo dõi điện áp nguồn AC của máy, tủ điều khiển hoặc nhánh điện trong phạm vi đến 500 Vac. PLC sau đó có thể tạo cảnh báo điện áp thấp, điện áp cao hoặc ghi lại xu hướng biến động nguồn.

Giám sát nguồn DC và battery

Với dải DC đến 540 Vdc, thiết bị có thể được khảo sát để giám sát nguồn một chiều, UPS hoặc battery bank phù hợp với dải điện áp của hệ thống.

Đưa điện áp về PLC ở khoảng cách xa

Thay vì truyền một tín hiệu điện áp analog đi xa, Seneca Z202-LP chuyển giá trị thành 4–20 mA. Tín hiệu dòng thường thuận tiện hơn khi truyền trong môi trường công nghiệp và tương thích với nhiều card analog PLC.

Giám sát điện áp trong tủ máy

Kích thước rộng 17,5 mm giúp Z202-LP dễ bố trí cùng các relay, signal converter và module giao tiếp khác trên DIN rail.

Seneca Z202-LP không phù hợp trong trường hợp nào?

Chọn đúng chức năng sẽ tránh mua một thiết bị phức tạp hoặc ngược lại chọn Z202-LP cho một nhiệm vụ mà thiết bị không được thiết kế để thực hiện.

Nhu cầu	Hướng ưu tiên	Lý do
Đo AC/DC voltage → 4–20 mA	Seneca Z202-LP	Đúng chức năng thiết kế.
Cần output 0–10 V	Chọn model khác	Z202-LP chỉ output 4–20 mA passive.
Đo dòng AC từ CT 5 A	Seneca Z201-H	Z201-H chuyên chuyển dòng AC sang analog.
Đo V, A, W, Var, Cosφ, Energy	Seneca Z203-2	Z203-2 là bộ phân tích điện năng 1 pha.
Chuyển tín hiệu process 0–10 V → 4–20 mA	Signal converter chuyên dụng	Z202-LP được thiết kế cho đo điện áp điện, không phải tín hiệu 0–10 V mức thấp.

So sánh Seneca Z202-LP với Z201-H và Z203-2

Ba model này đều liên quan đến đo lường điện nhưng xử lý các bài toán khác nhau.

Model	Đại lượng chính	Output	Phù hợp
Z202-LP	Điện áp AC/DC	4–20 mA passive	Chỉ cần giám sát điện áp
Z201-H	Dòng AC 0–5 A / 0–10 A	mA hoặc V	Đo dòng trực tiếp hoặc qua CT
Z203-2	V, A, W, Var, Hz, Cosφ, Energy	Analog + RS485 Modbus RTU	Phân tích mạng điện 1 pha

Nếu mục tiêu chỉ là lấy điện áp về PLC thì Seneca Z202-LP đơn giản hơn đáng kể so với một power meter. Ngược lại, nếu hệ thống cần tính công suất hoặc điện năng thì không nên dùng Z202-LP thay thế thiết bị phân tích điện.

Giá Seneca Z202-LP bao nhiêu?

Giá Seneca Z202-LP có thể tham khảo trong khoảng 4.000.000 – 5.500.000 đồng tùy thời điểm nhập hàng, số lượng đặt mua, tỷ giá, yêu cầu chứng từ CO/CQ và chính sách thương mại.

Đây là khoảng giá phục vụ dự toán. Khi cần báo giá chính xác cho dự án hoặc mua nhiều thiết bị, nên gửi số lượng và yêu cầu chứng từ để Chuyendoitinhieu.vn kiểm tra giá tại thời điểm đặt hàng.

Câu hỏi thường gặp về Seneca Z202-LP

Z202-LP có chuyển 220 Vac sang 4–20 mA không?

Có. Điện áp 220 Vac nằm trong phạm vi 0–500 Vac của Seneca Z202-LP. Thiết bị cần được cài đặt và hiệu chỉnh đúng dải đo trước khi đưa tín hiệu về PLC.

Seneca Z202-LP có đo được 380 Vac hoặc 400 Vac không?

Có, vì phạm vi điện áp AC tối đa của module là 500 Vac. Tuy nhiên cần đảm bảo sơ đồ đấu điện, cách điện, bảo vệ và điều kiện lắp đặt phù hợp với hệ thống thực tế.

Z202-LP có output 0–10 V không?

Không. Seneca Z202-LP chỉ cung cấp output 4–20 mA passive. Nếu PLC chỉ có input 0–10 V thì cần chọn một bộ chuyển đổi khác phù hợp.

Z202-LP có cần nguồn 24 Vdc riêng không?

Không có cặp terminal nguồn độc lập như nhiều signal converter khác. Z202-LP lấy nguồn 5–28 Vdc trực tiếp từ vòng 4–20 mA. Vì vậy vòng dòng vẫn phải có nguồn, chẳng hạn từ AI Active của PLC hoặc từ nguồn DC bên ngoài.

PLC có AI Passive đấu trực tiếp Z202-LP được không?

Không nếu vòng dòng hoàn toàn không có nguồn. Khi Z202-LP và analog input PLC đều passive, cần bổ sung nguồn DC vào vòng dòng.

Seneca Z202-LP có đo công suất không?

Không. Thiết bị chỉ đo điện áp. Nếu cần đồng thời điện áp, dòng điện, Watt, Var, Cosφ hoặc Energy thì có thể tham khảo Seneca Z203-2.

Có thể dùng Z202-LP để chuyển 0–10 V sang 4–20 mA không?

Không nên lựa chọn Z202-LP cho mục đích chuyển tín hiệu analog process 0–10 V. Đây là bộ chuyển đổi điện áp AC/DC thuộc nhóm đo lường điện. Với tín hiệu cảm biến 0–10 V, nên dùng signal converter chuyên dụng có dải input mức thấp phù hợp.

Z202-LP có sử dụng cho đầu ra biến tần không?

Cần đánh giá riêng. Mặc dù dải tần AC của thiết bị nằm trong phạm vi công bố, điện áp đầu ra PWM của biến tần có dạng sóng khác nguồn AC hình sin thông thường. Không nên chỉ dựa vào giá trị điện áp danh định để quyết định sử dụng.

Khi nào nên chọn Seneca Z202-LP?

Seneca Z202-LP là lựa chọn phù hợp khi yêu cầu kỹ thuật có các đặc điểm sau:

Cần đo một giá trị điện áp AC hoặc DC.
Điện áp AC không vượt quá 500 Vac.
Điện áp DC không vượt quá 540 Vdc.
Cần chuyển giá trị đo về PLC bằng 4–20 mA.
Ưu tiên thiết bị loop powered để giảm dây nguồn.
Cần cách ly giữa mạch điện áp và hệ thống điều khiển.
Không cần đo dòng, công suất hoặc điện năng.
Không yêu cầu output 0–10 V hoặc RS485 Modbus.

Với đúng bài toán này, Seneca Z202-LP có lợi thế ở cấu trúc đơn giản, kích thước nhỏ, khả năng đo cả AC lẫn DC và ngõ ra 4–20 mA phổ biến trong công nghiệp.

Cần chọn hoặc đấu Seneca Z202-LP?

Gửi Chuyendoitinhieu.vn điện áp cần đo, AC hay DC, dải điện áp thực tế và loại Analog Input của PLC. Kỹ thuật sẽ hỗ trợ kiểm tra Z202-LP có phù hợp, cách chọn dải và phương án đấu vòng 4–20 mA Active/Passive.

Hotline: 0886 0884 96 Gửi yêu cầu kỹ thuật
