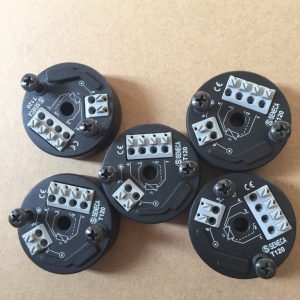

Bộ chuyển đổi tín hiệu RTD sang 4..20mA T120

Bộ chuyển đổi tín hiệu nhiệt độ can K T121 SENECA

Seneca T120 | Bộ chuyển đổi PT100, Ni100 sang 4-20mA

5.00 trên 5 dựa trên 1 đánh giá

Xuất xứ	Seneca – Italia
Model	T120
Nguồn cấp	5..30 VDC (loop powered)
Input	Pt100 Ni100
Output	4..20mA 20..4mA
Sai số	0,1%
Nhiệt độ hoạt động	-40..85°C
Cài đặt	Phần mềm EASY SETUP
Bảo hành	12 tháng

✔ Tình trạng: Hàng có sẵn

0886 0884 96 (Zalo) Liên hệ báo giá

SKU: SEN-T120 Danh mục: Bộ chuyển đổi tín hiệu Nhiệt độ, Bộ Chuyển Đổi Tín Hiệu, Bộ chuyển đổi tín hiệu Analog 4-20mA | 0-10V, SẢN PHẨM Thẻ: 4..20mA, Bộ chuyển đổi RTD, Bộ chuyển đổi tín hiệu nhiệt độ Thương hiệu: Seneca

Mô tả
Đánh giá (1)

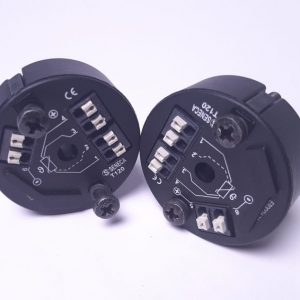

Seneca T120 là bộ chuyển đổi nhiệt độ gắn đầu cảm biến, dùng để chuyển tín hiệu Pt100 hoặc Ni100 sang 4–20mA. Thiết bị hỗ trợ RTD loại 2, 3 và 4 dây, hoạt động bằng nguồn loop 5–30VDC và có thể cấu hình dải đo bằng phần mềm.

T120 phù hợp khi cần lắp bộ chuyển đổi ngay trong đầu cảm biến nhiệt độ, thường gọi là đầu củ hành, sau đó truyền tín hiệu 4–20mA về PLC, bộ hiển thị hoặc bộ điều khiển.

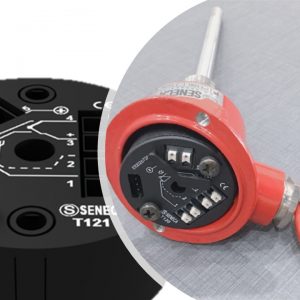

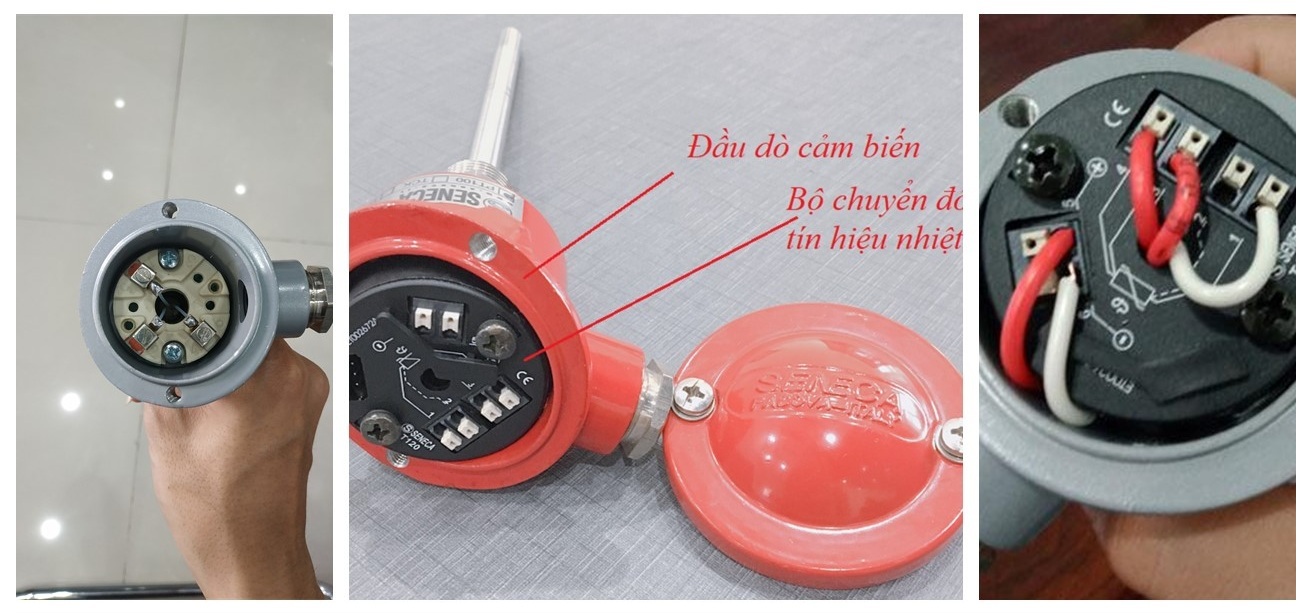

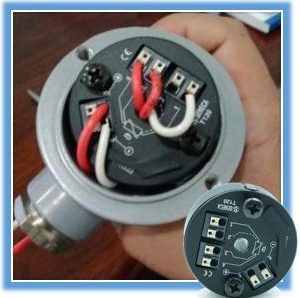

*Seneca T120 được lắp trực tiếp trong đầu cảm biến Pt100.*

Tóm Tắt

Đặc điểm chính của Seneca T120

Nhận tín hiệu Pt100 và Ni100.
Hỗ trợ cảm biến RTD loại 2, 3 hoặc 4 dây.
Chuyển đổi sang tín hiệu 4–20mA hoặc 20–4mA.
Nguồn 5–30VDC lấy trực tiếp từ vòng dòng.
Độ chính xác 0,1%, chuyển đổi đo lường 16 bit.
Cấu hình dải nhiệt độ và chế độ lỗi bằng phần mềm.
Kích thước nhỏ Ø43,7 × 20mm, phù hợp đầu cảm biến chuẩn B.
Môi trường làm việc từ −40 đến +85°C.
Cọc đấu dây dạng lò xo, thuận tiện khi lắp đặt.

Seneca T120 không cách ly điện giữa đầu vào và đầu ra. Nếu hệ thống cần cách ly 1.500VAC hoặc phải nhận thêm thermocouple, mV và nhiều loại RTD khác, nên sử dụng bộ chuyển đổi nhiệt độ Seneca T121.

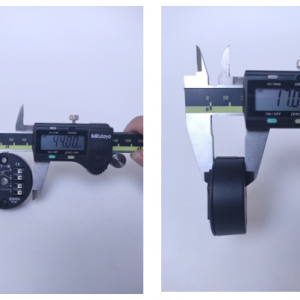

*Kích thước bộ chuyển đổi tín hiệu T120*

Thông số kỹ thuật Seneca T120

Thông số	Giá trị
Tín hiệu đầu vào	Pt100 theo EN 60751 hoặc Ni100
Số kênh vào	1
Kiểu kết nối RTD	2, 3 hoặc 4 dây
Dải đo Pt100	−200…+650°C
Dải đo Ni100	−60…+250°C
Khoảng đo nhỏ nhất	20°C
Tín hiệu đầu ra	4–20mA hoặc 20–4mA
Kiểu đầu ra	Vòng dòng 2 dây
Nguồn hoạt động	5–30VDC
Độ phân giải đầu ra	1µA, lớn hơn 14 bit
Cấp chính xác	0,1%
Thời gian đáp ứng	Dưới 220ms
Thời gian đáp ứng khi bật lọc 50/60Hz	Dưới 620ms
Độ trôi nhiệt	Dưới 100ppm, điển hình 30ppm
Nhiệt độ hoạt động	−40…+85°C
Nhiệt độ lưu trữ	−40…+105°C
Cấp bảo vệ	IP20
Kích thước	Ø43,7 × 20mm
Khối lượng	Khoảng 35g
Tiêu chuẩn	CE, EN 61000-6-4, EN 61000-6-2

Thông số chi tiết có thể kiểm tra tại trang sản phẩm T120 chính hãng Seneca.

Seneca T120 hoạt động như thế nào?

T120 đo điện trở của Pt100 hoặc Ni100, quy đổi giá trị này thành nhiệt độ rồi tuyến tính hóa thành tín hiệu dòng điện.

Ví dụ, khi cài đặt dải 0–100°C:

0°C tương ứng 4mA.
50°C tương ứng khoảng 12mA.
100°C tương ứng 20mA.

Tín hiệu 4–20mA có khả năng truyền đi xa và ít bị ảnh hưởng bởi sụt áp hoặc nhiễu hơn so với việc kéo trực tiếp dây Pt100 về tủ điều khiển.

Cách đấu Seneca T120 với Pt100 và PLC

Đấu Pt100 vào T120

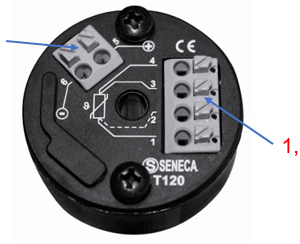

Đầu vào của T120 nằm tại các chân 1–4. Cách đấu cụ thể phụ thuộc cảm biến Pt100 đang sử dụng:

Pt100 2 dây: Phù hợp khoảng cách ngắn. Điện trở dây có thể tạo thêm sai số nhưng có thể bù bằng phần mềm.
Pt100 3 dây: Cách đấu phổ biến trong công nghiệp, cho phép bù điện trở dây nếu các dây dẫn có điện trở tương đương.
Pt100 4 dây: Cho độ chính xác cao nhất vì thiết bị đo điện trở cảm biến độc lập với điện trở dây dẫn.

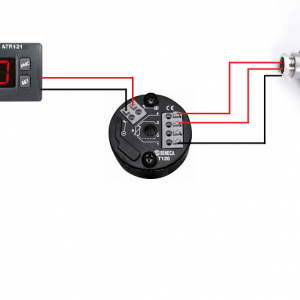

*Sơ đồ đấu dây T120 cho RTD loại 2, 3, 4 dây*

Sau khi đấu dây, phải chọn đúng chế độ 2, 3 hoặc 4 dây trong phần mềm cấu hình.

Đấu ngõ ra 4–20mA

T120 là thiết bị loop-powered nên nguồn cấp và tín hiệu 4–20mA sử dụng chung một vòng dây. Hai chân đầu ra 5–6 phải được đấu nối tiếp với nguồn DC và ngõ vào analog của PLC hoặc bộ hiển thị.

Không đấu đầu ra 4–20mA song song như tín hiệu điện áp.

Điện trở tải tối đa được tính theo công thức:

R tải = (U nguồn − 5)/0,021

Với nguồn 24VDC, tổng điện trở của PLC, dây dẫn và các thiết bị trong vòng dòng không nên vượt quá khoảng 905Ω.

Cài đặt Seneca T120 bằng phần mềm

T120 được cấu hình bằng phần mềm EASY SETUP hoặc EASY LP thông qua phụ kiện EASY-USB hay S117P1. Thiết bị có thể lấy nguồn từ cổng lập trình nên không cần cấp nguồn cho vòng 4–20mA trong lúc cài đặt.

Các thông số có thể cấu hình gồm:

Loại cảm biến Pt100 hoặc Ni100.
Kiểu đấu 2, 3 hoặc 4 dây.
Điểm đầu và điểm cuối của dải đo.
Đầu ra thuận 4–20mA hoặc đảo 20–4mA.
Bộ lọc nhiễu 50/60Hz.
Bù điện trở dây cho cảm biến 2 dây.
Giá trị đầu ra khi cảm biến bị đứt hoặc vượt dải.
Hiệu chỉnh lại ngõ ra.

Cấu hình mặc định của T120 là Pt100 3 dây, dải 0–100°C, đầu ra 4–20mA và bật bộ lọc tín hiệu. Nếu ứng dụng sử dụng dải nhiệt độ khác, cần cấu hình lại trước khi lắp.

Nên chọn T120, T120-C hay T121?

Model	Khi nào nên chọn?
T120	Dùng Pt100 hoặc Ni100 và có bộ cài đặt để tự cấu hình
T120-C	Cần Seneca cài đặt sẵn dải đo theo yêu cầu khi đặt hàng
T121	Cần cách ly tín hiệu hoặc nhận thêm thermocouple, mV, điện trở và nhiều loại RTD

T120 là lựa chọn gọn và kinh tế khi hệ thống chỉ sử dụng Pt100 hoặc Ni100. Không nên chọn T120 nếu ứng dụng yêu cầu cách ly chống nhiễu giữa cảm biến và PLC.
