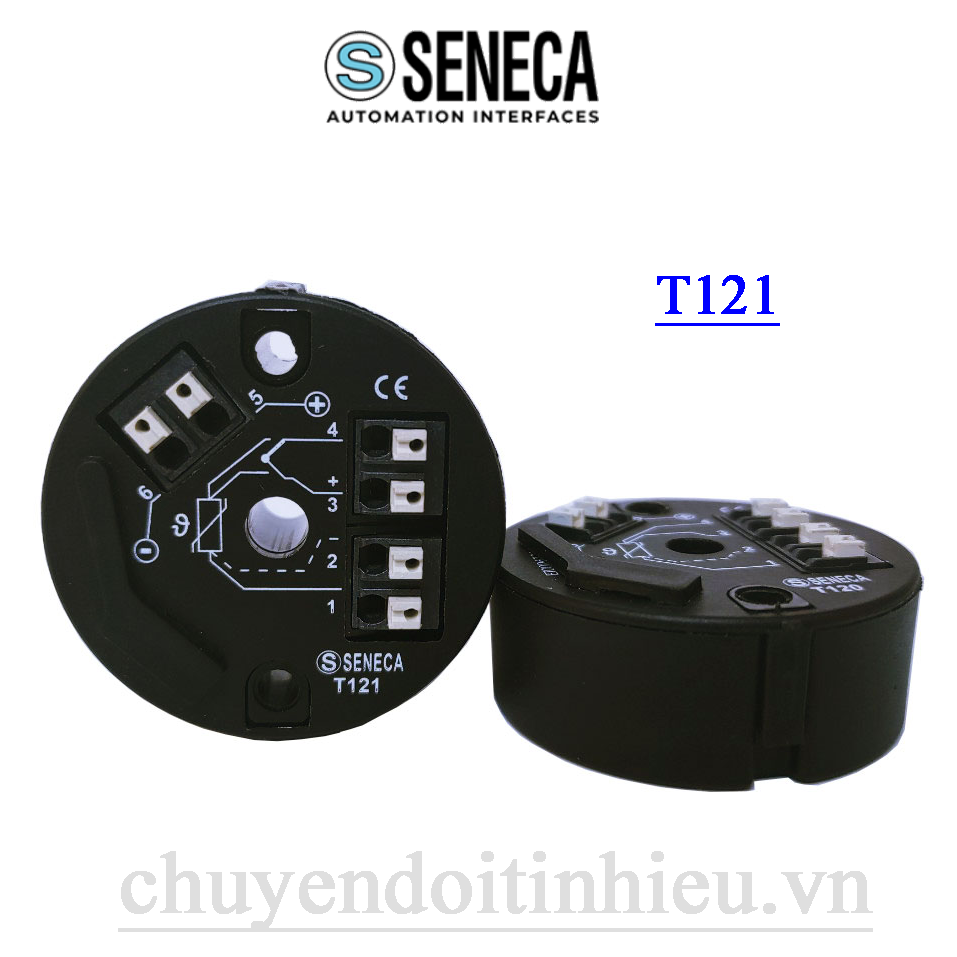

Seneca T121 – Bộ chuyển đổi nhiệt độ đa năng sang 4-20mA

Seneca T121 là bộ chuyển đổi tín hiệu nhiệt độ dạng tròn, lắp trong đầu cảm biến và sử dụng nguồn loop 2 dây. Thiết bị nhận trực tiếp PT100, PT500, PT1000, Ni100, thermocouple, điện trở, biến trở và tín hiệu mV; sau đó chuyển thành tín hiệu chuẩn 4-20mA để truyền về PLC, màn hình hoặc bộ điều khiển.

T121 có độ chính xác cao, độ phân giải 16 bit và cách ly galvanic 1500Vac giữa đầu vào với vòng dòng đầu ra. Thiết bị được cấu hình bằng phần mềm EASY Setup thông qua bộ chuyển đổi EASY-USB hoặc S117P1.

Thiết kế tròn Ø43,7mm giúp T121 có thể lắp trực tiếp trong đầu củ hành của cảm biến nhiệt độ, hạn chế dây tín hiệu mV hoặc điện trở phải truyền đi xa.

Bài viết liên quan:

• Cách chuyển đổi PT100 sang 4-20mA
• Tín hiệu 4-20mA là gì?
• PT100 2 dây, 3 dây và 4 dây khác nhau thế nào?
• Phân biệt thermocouple và RTD

Seneca T121 dùng để làm gì?

Seneca T121 được dùng để chuyển đổi tín hiệu nhiệt độ và điện trở thành tín hiệu 4-20mA ngay tại vị trí cảm biến.

Một số phép chuyển đổi phổ biến:

• PT100 sang 4-20mA.
• PT500 sang 4-20mA.
• PT1000 sang 4-20mA.
• Ni100 sang 4-20mA.
• Thermocouple K sang 4-20mA.
• Thermocouple S, R hoặc B sang 4-20mA.
• Tín hiệu mV sang 4-20mA.
• Điện trở hoặc biến trở sang 4-20mA.

Sơ đồ chức năng:

Cảm biến nhiệt độ → Seneca T121 → 4-20mA → PLC/Màn hình

Việc chuyển tín hiệu sang 4-20mA ngay trong đầu cảm biến giúp giảm ảnh hưởng của nhiễu và điện trở dây khi cần truyền tín hiệu về tủ điện ở khoảng cách xa.

Thông số kỹ thuật Seneca T121

Thông số được đối chiếu từ tài liệu chính hãng Seneca T121.

Những loại cảm biến Seneca T121 hỗ trợ

Cảm biến RTD

Seneca T121 nhận trực tiếp nhiều loại cảm biến điện trở nhiệt:

• Cu50, Cu100.
• PT100, PT500, PT1000.
• Ni100, Ni120, Ni1000.

RTD có thể được đấu theo phương pháp 2, 3 hoặc 4 dây.

• Đấu 2 dây: đơn giản nhưng sai số chịu ảnh hưởng của điện trở dây.
• Đấu 3 dây: phổ biến trong công nghiệp, có khả năng bù điện trở dây.
• Đấu 4 dây: cho độ chính xác cao nhất khi cảm biến đặt xa.

Với cảm biến PT100 công nghiệp, kết nối 3 dây thường được sử dụng nhiều nhất vì cân bằng giữa độ chính xác và chi phí dây dẫn.

Thermocouple

T121 hỗ trợ các loại can nhiệt:

• Type J.
• Type K.
• Type R.
• Type S.
• Type T.
• Type B.
• Type E.
• Type N.
• Type L.

Thiết bị tích hợp bù nhiệt độ đầu lạnh và phát hiện đứt cảm biến. Khi đấu thermocouple cần sử dụng đúng loại dây bù và đúng cực âm, dương.

Tín hiệu mV, điện trở và biến trở

Ngoài cảm biến nhiệt độ, T121 còn nhận:

• Điện áp từ -150 đến +150mV.
• Tín hiệu điện trở.
• Potentiometer từ 500Ω đến 100kΩ.

Nhờ đó, thiết bị có thể được sử dụng với một số cảm biến đặc biệt có ngõ ra mV hoặc thay đổi điện trở theo đại lượng đo.

Lưu ý: Seneca T121 không phải bộ chuyển đổi đầu vào 4-20mA. Đầu ra của thiết bị là 4-20mA; đầu vào gồm RTD, thermocouple, mV và điện trở.

Nguyên lý hoạt động của Seneca T121

T121 đo tín hiệu từ cảm biến, tuyến tính hóa giá trị và chuyển thành dòng điện 4-20mA tương ứng với dải đo đã cài đặt.

Ví dụ, T121 được cài dải PT100 từ 0 đến 200°C:

PLC hoặc bộ hiển thị sẽ scale tín hiệu 4-20mA trở lại thành giá trị nhiệt độ 0-200°C.

T121 cũng hỗ trợ đảo chiều ngõ ra 20-4mA. Khi đó, nhiệt độ thấp nhất tương ứng 20mA và nhiệt độ cao nhất tương ứng 4mA.

Vì sao nên chuyển PT100 và thermocouple sang 4-20mA?

Tín hiệu RTD và thermocouple có biên độ nhỏ nên dễ chịu ảnh hưởng của điện trở dây và nhiễu điện từ khi truyền xa.

Lắp T121 gần cảm biến giúp chuyển tín hiệu thành 4-20mA trước khi truyền về tủ điện. Giải pháp này mang lại các lợi ích:

• Giảm nhiễu khi truyền tín hiệu xa.
• Hạn chế sai số do điện trở dây PT100.
• Không phải dùng dây bù thermocouple trên toàn tuyến.
• Dễ kết nối với PLC và màn hình.
• Có thể phát hiện đứt dây thông qua dòng báo lỗi.
• Chỉ cần hai dây cho nguồn và tín hiệu đầu ra.
• Giảm chi phí dây dẫn trong một số ứng dụng.

Ngõ ra 4-20mA loop-powered

Seneca T121 sử dụng công nghệ 2 dây, trong đó nguồn cấp và tín hiệu 4-20mA dùng chung một vòng dòng.

Sơ đồ cơ bản:

Nguồn 24VDC (+) → T121 → AI PLC → nguồn 24VDC (-)

T121 có thể hoạt động với nguồn từ 5 đến 30VDC. Trong ứng dụng công nghiệp, nguồn 24VDC thường được sử dụng.

Điện trở tải tối đa phụ thuộc vào điện áp nguồn. Dây dài, card analog và các thiết bị mắc nối tiếp đều tạo ra sụt áp trong vòng dòng. Vì vậy, cần kiểm tra tổng tải để bảo đảm T121 còn đủ điện áp hoạt động.

Cách ly 1500Vac giữa cảm biến và ngõ ra

T121 có cách ly galvanic 1500Vac giữa mạch đầu vào cảm biến và vòng dòng 4-20mA.

Khả năng cách ly giúp:

• Hạn chế vòng lặp mass.
• Giảm nhiễu giữa cảm biến và PLC.
• Hạn chế chênh lệch điện thế truyền vào card analog.
• Tăng độ ổn định của tín hiệu.
• Phù hợp với cảm biến lắp trên máy hoặc thiết bị kim loại.

T121 không thay thế thiết bị chống sét. Nếu cảm biến lắp ngoài trời hoặc dây tín hiệu đi giữa hai khu vực, cần đánh giá thêm SPD cho vòng 4-20mA.

Cấu hình Seneca T121 bằng EASY Setup

T121 không sử dụng DIP Switch. Các thông số được cấu hình bằng phần mềm EASY Setup thông qua bộ giao tiếp:

• EASY-USB.
• S117P1.
• Cáp kết nối phù hợp với cổng UART TTL của T121.

Thiết bị có thể được cấu hình từ bộ lập trình mà không cần cấp nguồn riêng cho vòng 4-20mA.

Các thông số có thể thiết lập:

• Loại cảm biến.
• Kết nối RTD 2, 3 hoặc 4 dây.
• Điểm đầu và điểm cuối dải đo.
• Ngõ ra 4-20mA hoặc 20-4mA.
• Lọc tín hiệu.
• Khử nhiễu 50Hz hoặc 60Hz.
• Bù điện trở dây cho RTD 2 dây.
• Bù đầu lạnh thermocouple.
• Giá trị dòng khi cảm biến bị lỗi.
• Cho phép hoặc tắt phát hiện đứt cảm biến.
• Hiệu chỉnh đầu ra.

Nếu không có bộ cài đặt, có thể đặt phiên bản T121-C và cung cấp sẵn loại cảm biến cùng dải đo để thiết bị được cấu hình trước khi giao.

Phiên bản T121 và T121-C

Nếu khách hàng không có EASY-USB hoặc S117P1, phiên bản T121-C thuận tiện hơn. Khi đặt hàng cần cung cấp:

• Loại cảm biến.
• Số dây.
• Điểm đầu dải đo.
• Điểm cuối dải đo.
• Chiều tín hiệu 4-20mA hay 20-4mA.
• Giá trị dòng khi cảm biến bị lỗi.

Lắp Seneca T121 ở đâu?

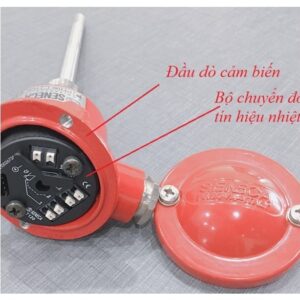

T121 được thiết kế để lắp trong đầu kết nối của cảm biến nhiệt độ. Với kích thước Ø43,7 × 20mm, thiết bị phù hợp với nhiều loại đầu cảm biến công nghiệp.

Ngoài ra, có thể sử dụng phụ kiện FLEX-DIN để lắp T121 trên DIN rail trong tủ điện.

Nên ưu tiên lắp T121 gần cảm biến để tín hiệu RTD, TC hoặc mV chưa chuyển đổi chỉ phải truyền trên một đoạn dây ngắn.

Chứng nhận ATEX của Seneca T121

T121 được Seneca công bố chứng nhận:

• ATEX II 3G Ex nA IIC T4 Gc X cho môi trường khí.
• ATEX II 3D Ex tc IIIC T135°C Dc X cho môi trường bụi.

Thiết bị phù hợp cho Zone 2 và Zone 22 khi được lựa chọn, lắp đặt và sử dụng đúng theo hướng dẫn an toàn ATEX của nhà sản xuất.

Không nên chỉ dựa vào ký hiệu ATEX trên trang sản phẩm để lắp vào vùng nguy hiểm. Cần kiểm tra đầy đủ phân vùng, nhóm khí/bụi, nhiệt độ và điều kiện lắp đặt thực tế.

Ứng dụng của Seneca T121

T121 được sử dụng trong:

• Đo nhiệt độ bồn và đường ống.
• Lò hơi và hệ thống gia nhiệt.
• Nhà máy thực phẩm và đồ uống.
• Dây chuyền dược phẩm.
• Hệ thống HVAC.
• Tủ sấy và lò công nghiệp.
• Máy ép nhựa.
• Nhà máy giấy và xi măng.
• Hệ thống xử lý nước.
• Đo nhiệt độ motor và máy móc.
• Ứng dụng có môi trường khí hoặc bụi theo ATEX.
• Truyền tín hiệu nhiệt độ về PLC ở khoảng cách xa.

Seneca T121 khác T120 như thế nào?

Nếu chỉ sử dụng PT100 hoặc Ni100 và cần giải pháp đơn giản, T120 có thể phù hợp. Nếu cần thermocouple, nhiều loại RTD, mV hoặc cách ly, nên chọn T121.

Khi nào nên chọn Seneca T121?

Seneca T121 phù hợp khi:

• Cần chuyển PT100 hoặc thermocouple sang 4-20mA.
• Cần transmitter lắp trong đầu cảm biến.
• Tín hiệu phải truyền xa về PLC.
• Cần cách ly giữa cảm biến và vòng dòng.
• Muốn dùng một model cho nhiều loại cảm biến.
• Cần cấu hình dải đo linh hoạt.
• Nhiệt độ môi trường có thể xuống -40°C hoặc lên +85°C.
• Ứng dụng yêu cầu chứng nhận ATEX phù hợp.

Nếu cần bộ chuyển đổi lắp DIN rail có ngõ ra điện áp 0-10V, nên chọn dòng K-Line hoặc Z-Line thay vì T121.

Câu hỏi thường gặp về Seneca T121

Seneca T121 có chuyển PT100 sang 4-20mA không?

Có. T121 nhận PT100 đấu 2, 3 hoặc 4 dây và chuyển thành tín hiệu 4-20mA theo dải nhiệt độ được cấu hình.

T121 hỗ trợ những loại thermocouple nào?

Thiết bị hỗ trợ thermocouple J, K, R, S, T, B, E, N và L.

T121 có nhận tín hiệu 4-20mA ở đầu vào không?

Không. Ngõ ra của T121 là 4-20mA. Đầu vào gồm RTD, thermocouple, mV, điện trở và biến trở.

T121 sử dụng nguồn bao nhiêu?

Thiết bị sử dụng nguồn từ 5 đến 30VDC cấp trực tiếp qua vòng dòng 4-20mA. Nguồn 24VDC thường được sử dụng.

T121 có ngõ ra 0-10V không?

Không. T121 chỉ có ngõ ra dòng 4-20mA hoặc đảo chiều 20-4mA. Nếu cần 0-10V, phải sử dụng bộ chuyển đổi khác.

T121 có thể tự cài đặt trên thiết bị không?

Không. T121 được cấu hình bằng phần mềm EASY Setup thông qua EASY-USB hoặc S117P1. Có thể đặt phiên bản T121-C đã được cài sẵn.

T121 có cách ly tín hiệu không?

Có. Thiết bị có cách ly galvanic 1500Vac giữa đầu vào cảm biến và vòng dòng đầu ra.

T121 có lắp được trên DIN rail không?

Có thể lắp trên DIN rail bằng phụ kiện FLEX-DIN. Thiết kế mặc định của T121 dùng để gắn trong đầu cảm biến.

Mua Seneca T121 chính hãng ở đâu?

Chuyendoitinhieu.vn cung cấp Seneca T121 dùng để chuyển đổi tín hiệu RTD, thermocouple, mV và điện trở sang 4-20mA.

Để lựa chọn và cấu hình đúng, quý khách vui lòng cung cấp:

• Loại cảm biến.
• Số dây của RTD.
• Dải nhiệt độ cần đo.
• Nguồn cấp vòng dòng.
• Thiết bị nhận tín hiệu.
• Vị trí lắp trong đầu cảm biến hay DIN rail.
• Có cần cấu hình sẵn trước khi giao không.
• Yêu cầu ATEX nếu lắp trong khu vực nguy hiểm.

Đội ngũ kỹ thuật Chuyendoitinhieu.vn sẽ hỗ trợ kiểm tra model, dải đo và phương án đấu nối trước khi đặt hàng.
