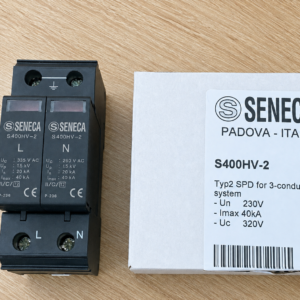

Seneca S400HV-2 – Chống sét lan truyền nguồn AC Type 2

Seneca S400HV-2 là thiết bị chống sét lan truyền nguồn AC thuộc SPD Class II / Type 2, được thiết kế để hạn chế xung quá áp trên hệ thống điện sử dụng ba dây L1, N và PE. Thiết bị phù hợp với mạng TT và TN-S, có dòng xả danh định In 20 kA, dòng xả cực đại Imax 40 kA và mức bảo vệ điện áp Up không quá 1,5 kV.

Trong tủ điện công nghiệp, Seneca S400HV-2 thường được sử dụng ở phía nguồn AC để giảm nguy cơ xung quá áp truyền đến bộ nguồn 230VAC/24VDC, thiết bị đo lường, gateway, datalogger, module I/O và các thiết bị điện tử phía sau.

Nếu cần tìm hiểu tổng thể trước khi chọn SPD, có thể xem thêm chống sét lan truyền là gì. Trường hợp cần bảo vệ tín hiệu analog, digital hoặc đường truyền thông từ hiện trường, xem thêm bộ chống sét tín hiệu 4-20mA.

Seneca S400HV-2 dùng để làm gì?

Seneca S400HV-2 được dùng để hạn chế các xung quá áp tức thời xuất hiện trên đường cấp nguồn AC. Xung này có thể xuất hiện do sét lan truyền, cảm ứng điện từ hoặc các quá trình đóng cắt tải trong hệ thống điện.

Khi điện áp nằm trong điều kiện làm việc bình thường, SPD không thực hiện chức năng dẫn dòng xung xuống PE. Khi điện áp tăng cao vượt ngưỡng của phần tử bảo vệ, SPD tạo đường dẫn có trở kháng thấp để chuyển phần năng lượng xung về hệ thống tiếp địa, qua đó hạn chế điện áp còn lại truyền đến thiết bị phía sau.

S400HV-2 không thay thế CB hoặc cầu chì. CB và cầu chì chủ yếu xử lý quá dòng và ngắn mạch, trong khi SPD được thiết kế cho các xung quá áp có thời gian rất ngắn.

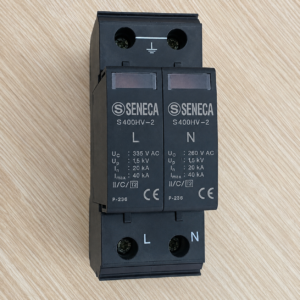

Thông số kỹ thuật Seneca S400HV-2

Thông số được đối chiếu từ tài liệu Seneca S400HV-2.

5 thông số quan trọng khi chọn Seneca S400HV-2

1. SPD Class II / Type 2

Seneca S400HV-2 thuộc nhóm SPD Type 2. Đây là loại thường được bố trí tại tủ phân phối hoặc tủ điều khiển để hạn chế các xung quá áp lan truyền sau cấp bảo vệ phía trước.

Type 2 không đồng nghĩa với Type 1. Với công trình có hệ thống chống sét trực tiếp hoặc vị trí có khả năng chịu thành phần dòng sét năng lượng lớn, cần đánh giá sự phối hợp Type 1 và Type 2 theo thiết kế chống sét tổng thể.

2. Điện áp Uc 335 Vac / 260 Vac

Uc là điện áp làm việc liên tục tối đa của SPD. Với S400HV-2, Seneca quy định 335 Vac cho L-N và 260 Vac cho N-PE. Đây là thông số cần kiểm tra trước khi chọn SPD cho hệ thống điện cụ thể.

3. Dòng xả In 20 kA

In là dòng xả danh định theo dạng sóng 8/20 µs. S400HV-2 có In 20 kA trên các nhánh bảo vệ được Seneca công bố. Đây không phải dòng tải bình thường chạy liên tục qua thiết bị.

4. Dòng xả Imax 40 kA

Imax thể hiện dòng xả cực đại của SPD trong điều kiện thử nghiệm quy định. Với Seneca S400HV-2, giá trị Imax đạt 40 kA theo dạng xung 8/20 µs.

5. Mức bảo vệ điện áp Up ≤ 1,5 kV

Up là một trong những thông số quan trọng để đánh giá điện áp còn lại phía thiết bị khi SPD thực hiện chức năng hạn chế xung. S400HV-2 có mức Up L-N và N-PE không vượt quá 1,5 kV theo thông số Seneca.

S400HV-2 dùng cho nguồn 220V hay 3 pha?

Đây là điểm cần hiểu đúng khi đọc thông số 240/415 Vac. Seneca S400HV-2 được Seneca mô tả là SPD cho hệ thống ba dây gồm L1, N và PE.

Vì vậy không nên nhìn thông số 240/415 Vac rồi mặc định đây là một bộ SPD hoàn chỉnh cho hệ thống ba pha bốn hoặc năm dây L1-L2-L3-N-PE. Nếu cần chống sét cho toàn bộ nguồn ba pha, phải xác định cấu hình mạng điện và số cực bảo vệ cần thiết trước khi chọn thiết bị.

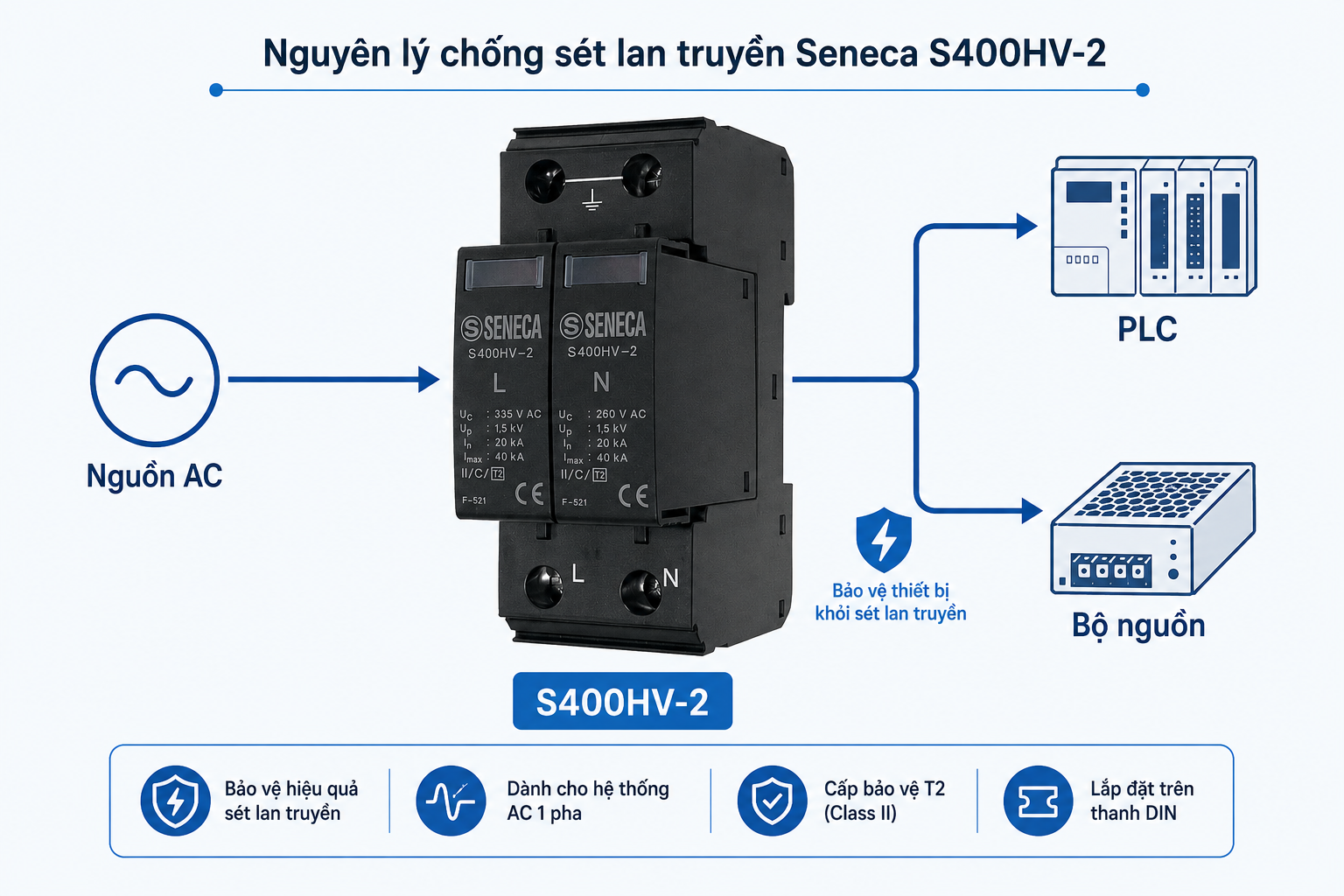

Nguyên lý bảo vệ của Seneca S400HV-2

Trong trạng thái bình thường, điện áp nguồn nằm dưới giới hạn làm việc của SPD. Khi xuất hiện xung quá áp, phần tử bảo vệ chuyển sang trạng thái dẫn để tạo đường thoát năng lượng xung về hệ thống đẳng thế và PE.

Sau khi xung kết thúc, SPD trở lại trạng thái làm việc bình thường nếu phần tử bảo vệ chưa bị hư hỏng.

Không nên thể hiện S400HV-2 đơn giản như một bộ cách ly mắc nối tiếp giữa nguồn và tải. Tài liệu Seneca có sơ đồ cho cả kiểu đấu nhánh thông thường và kiểu V-type. Khi triển khai thực tế cần bám theo Installation Manual và thiết kế của tủ điện.

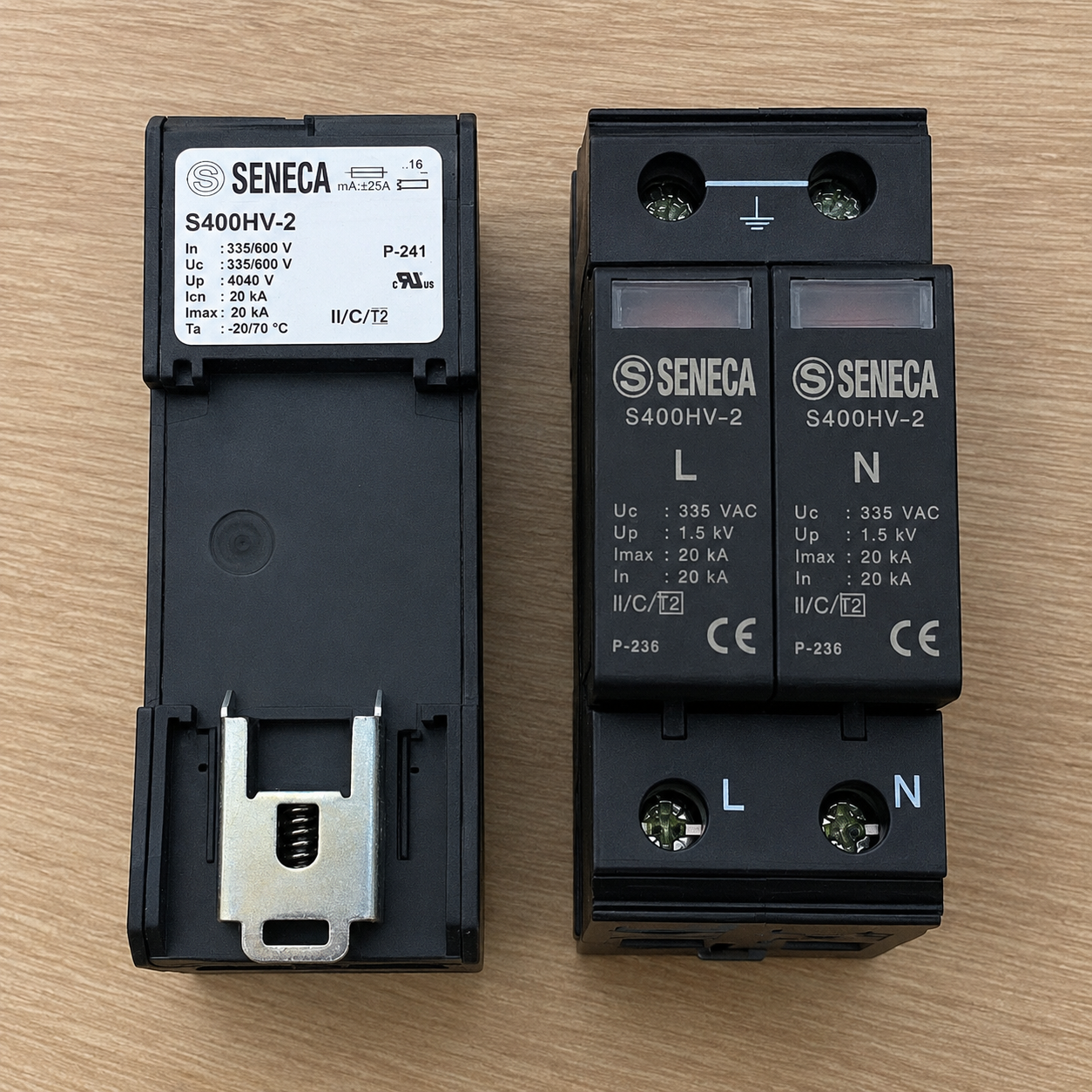

Cách lắp Seneca S400HV-2 trong tủ điện

Lắp gần điểm nguồn đi vào vùng cần bảo vệ

SPD nên được bố trí sao cho đường nối đến nguồn và thanh PE ngắn, rõ ràng và hạn chế vòng dây không cần thiết. Dây kết nối quá dài làm tăng điện áp cảm ứng trên chính dây dẫn và có thể làm giảm hiệu quả bảo vệ thực tế.

Đấu đúng L1, N và PE

S400HV-2 được thiết kế cho cấu hình L1-N-PE trong hệ TT hoặc TN-S. Trước khi đấu phải xác định đúng kiểu nối đất của hệ thống, tránh suy luận chỉ dựa trên điện áp 220V hoặc 380V.

Kiểm tra cầu chì backup

Seneca quy định cầu chì backup tối đa 125 A AC gG với kiểu đấu nhánh và 80 A AC gG với đấu V-type. Đây là giá trị tối đa cho phép theo cấu hình nhà sản xuất, không có nghĩa mọi hệ thống đều phải sử dụng đúng cầu chì 125 A hoặc 80 A.

Thiết bị bảo vệ thực tế phải được lựa chọn đồng bộ với dây dẫn, dòng tải, khả năng chịu ngắn mạch và sơ đồ phân phối điện của hệ thống.

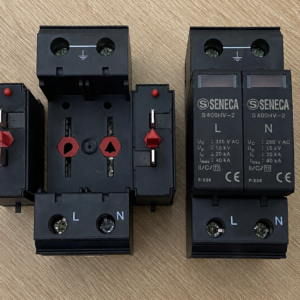

Chỉ thị trạng thái và module thay thế

Một ưu điểm của Seneca S400HV-2 là phần plug bảo vệ có thể thay thế. Khi chỉ thị phía trước chuyển sang trạng thái lỗi màu đỏ, plug tương ứng cần được kiểm tra và thay bằng đúng loại.

Seneca cung cấp các phụ kiện thay thế như S400HV-2-RIC-SL cho phần L-N/PE và S400HV-2-RIC-SN cho phần N/PE. Nếu phần base bị hư hỏng thì phải thay toàn bộ sản phẩm.

S400HV-2 có tiếp điểm FM báo lỗi từ xa không?

Không. Mã S400HV-2 tiêu chuẩn được Seneca công bố là phiên bản không có FM contact. Installation Manual cũng lưu ý rằng chỉ những phiên bản có ký hiệu “FM” trong tên mới có tiếp điểm báo trạng thái từ xa.

Do đó cần phân biệt giữa chỉ thị trạng thái trực tiếp trên module và tiếp điểm báo lỗi từ xa. Đây là hai chức năng khác nhau.

Ứng dụng của Seneca S400HV-2

Seneca S400HV-2 phù hợp để bảo vệ đường nguồn AC cấp cho nhiều tủ điện công nghiệp như tủ điều khiển máy, tủ PLC/DCS, tủ phân phối, tủ MCC, tủ quan trắc và các hệ thống tự động hóa.

Các thiết bị thường cần được bảo vệ phía sau SPD gồm bộ nguồn 230VAC sang 24VDC, module I/O, bộ chuyển đổi tín hiệu, datalogger, gateway và thiết bị đo lường điện tử.

Tuy nhiên việc lắp S400HV-2 trên nguồn AC không có nghĩa các đường tín hiệu đã được bảo vệ. Cáp 4-20mA, 0-10V, xung, RS485 hoặc Ethernet kéo từ hiện trường vẫn có thể trở thành đường đưa xung quá áp vào tủ.

Trong trường hợp này nên phối hợp SPD nguồn với bộ chống sét tín hiệu 4-20mA, analog và mạng truyền thông phù hợp.

Khi nào nên chọn Seneca S400HV-2?

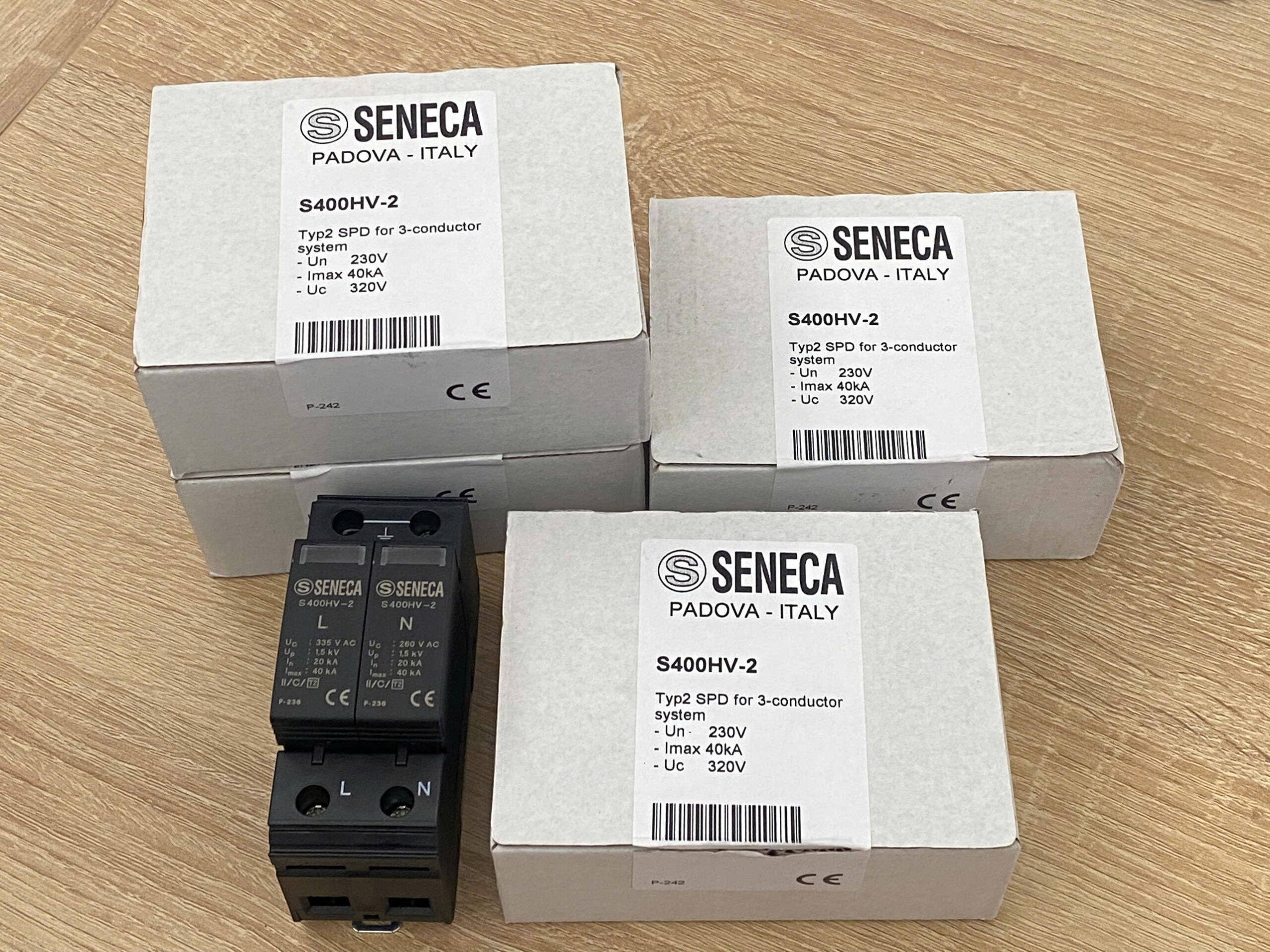

Giá Seneca S400HV-2 khoảng bao nhiêu?

Giá Seneca S400HV-2 có thể thay đổi theo tỷ giá EUR, số lượng, tồn kho, chi phí vận chuyển và thời điểm nhập hàng. Mức tham khảo thực tế có thể nằm trong khoảng 3–5 triệu đồng cho một thiết bị.

Khoảng giá trên chỉ nên dùng để dự toán sơ bộ. Khi cần báo giá chính xác nên cung cấp số lượng, thời gian cần hàng và thông tin hệ thống để kiểm tra lại model trước khi đặt.

Seneca S400HV-2 và bảo vệ tín hiệu có gì khác nhau?

S400HV-2 là SPD dành cho đường nguồn AC. Trong khi đó đường 4-20mA, digital, RS485 hoặc Ethernet sử dụng điện áp và đặc tính truyền tín hiệu hoàn toàn khác.

Vì vậy không nên dùng một loại SPD cho tất cả các đường vào tủ. Một hệ thống chống quá áp hoàn chỉnh thường phải kiểm tra riêng ba nhóm: nguồn AC/DC, tín hiệu đo lường và đường truyền thông.

Có thể xem thêm bài chống sét lan truyền là gì và cách chọn SPD để xác định vị trí của từng loại thiết bị trong hệ thống.

Thông tin tham chiếu hãng Seneca

Các thông số trong bài được đối chiếu theo tài liệu kỹ thuật chính thức của Seneca:

Seneca S400HV-2 – Trang sản phẩm chính thức
Seneca S400 Series – Technical Catalog
Seneca S400HV-2 – Installation Manual

Câu hỏi thường gặp về Seneca S400HV-2

Seneca S400HV-2 là SPD Type mấy?

S400HV-2 thuộc IEC Class II / EN Type 2 và được thiết kế để bảo vệ đường nguồn AC.

S400HV-2 có dùng cho nguồn 220V không?

Có, khi cấu hình hệ thống phù hợp với L1, N và PE trong mạng TT hoặc TN-S. Điện áp danh định do Seneca công bố là 240/415 Vac.

Dòng xả tối đa của S400HV-2 là bao nhiêu?

Imax của Seneca S400HV-2 là 40 kA theo dạng sóng 8/20 µs. Dòng xả danh định In là 20 kA.

S400HV-2 có dùng để chống sét 4-20mA không?

Không. S400HV-2 dành cho đường nguồn AC. Tín hiệu 4-20mA cần SPD chuyên dụng cho mạch đo lường.

S400HV-2 có tiếp điểm báo lỗi từ xa không?

Phiên bản S400HV-2 tiêu chuẩn không có FM contact. Thiết bị có chỉ thị lỗi tại chỗ trên module.

Khi chỉ thị S400HV-2 chuyển đỏ phải làm gì?

Chỉ thị đỏ cho biết plug bảo vệ đã bị hư hỏng. Cần cô lập nguồn an toàn và thay đúng plug tương ứng. Nếu phần base bị hư thì phải thay toàn bộ thiết bị.

S400HV-2 có thay CB hoặc cầu chì không?

Không. SPD xử lý quá áp xung; CB và cầu chì bảo vệ quá dòng hoặc ngắn mạch. Các thiết bị này thực hiện chức năng khác nhau và thường phải phối hợp trong cùng hệ thống.
