Seneca Z-4AI – Module 4 ngõ vào Analog sang Modbus RTU

Seneca Z-4AI là module thu thập bốn tín hiệu analog dòng điện hoặc điện áp và truyền dữ liệu về PLC, HMI, SCADA, datalogger hoặc gateway thông qua RS485 Modbus RTU.

Thiết bị hỗ trợ tín hiệu đến ±20mA và ±10VDC, phù hợp tiếp nhận 4-20mA, 0-20mA, 0-10V và các dải analog khác từ cảm biến công nghiệp. Bốn kênh được số hóa với độ phân giải 15 bit + dấu và truyền dưới dạng thanh ghi Modbus RTU.

Z-4AI còn tích hợp nguồn phụ 13VDC, 90mA, đủ khả năng cấp nguồn đồng thời cho bốn vòng dòng trong điều kiện phù hợp. Cách ly 1500Vac giữa nguồn, đầu vào và RS485 giúp tăng độ ổn định khi sử dụng trong môi trường công nghiệp.

Bài viết liên quan:

• Tín hiệu 4-20mA là gì?
• Modbus RTU là gì?
• Phân biệt tín hiệu active và passive
• Cách kiểm tra tín hiệu 4-20mA

Seneca Z-4AI dùng để làm gì?

Seneca Z-4AI được sử dụng khi cần thu thập nhiều tín hiệu analog nhưng PLC hoặc hệ thống giám sát không có đủ ngõ vào analog.

Thay vì kéo riêng từng tín hiệu về card analog của PLC, Z-4AI tiếp nhận tối đa bốn kênh tại hiện trường và truyền toàn bộ dữ liệu qua một đường RS485.

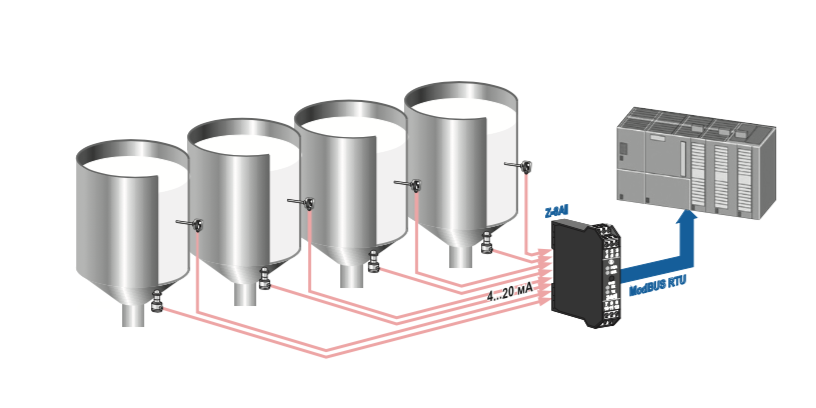

Sơ đồ chức năng:

4 cảm biến analog → Seneca Z-4AI → RS485 Modbus RTU → PLC/Datalogger

Thiết bị phù hợp để kết nối:

• Cảm biến áp suất.
• Cảm biến mức radar hoặc siêu âm.
• Cảm biến lưu lượng.
• Transmitter nhiệt độ.
• Cảm biến pH, ORP và độ dẫn điện.
• Thiết bị đo độ ẩm.
• Các transmitter 4-20mA hoặc 0-10V.

Z-4AI là module ngõ vào. Thiết bị không tạo ra bốn tín hiệu analog ở đầu ra mà chuyển các giá trị đo thành dữ liệu Modbus để thiết bị Master đọc.

Thông số kỹ thuật Seneca Z-4AI

Thông số được đối chiếu từ tài liệu chính hãng Seneca Z-4AI.

Đặc điểm nổi bật của Seneca Z-4AI

Thu thập đồng thời bốn tín hiệu analog

Z-4AI tiếp nhận tối đa bốn tín hiệu dòng hoặc điện áp. Mỗi kênh có thể được cấu hình theo yêu cầu của cảm biến đang sử dụng.

Nhờ đó, một module có thể đọc đồng thời nhiều đại lượng như áp suất, mức, lưu lượng và nhiệt độ.

Chuyển tín hiệu analog sang Modbus RTU

Giá trị analog được số hóa và lưu trong các thanh ghi Modbus. PLC, HMI, SCADA, gateway hoặc datalogger đóng vai trò Modbus Master để đọc dữ liệu từ Z-4AI.

Giải pháp này giúp:

• Giảm số lượng card analog của PLC.
• Giảm dây tín hiệu kéo về tủ trung tâm.
• Thuận tiện mở rộng thêm điểm đo.
• Truyền nhiều giá trị trên cùng một đường RS485.
• Dễ tích hợp với hệ thống giám sát hiện có.

Cấp nguồn cho cảm biến 2 dây

Seneca Z-4AI tích hợp nguồn phụ 13VDC, dòng tối đa 90mA. Nguồn này có thể được sử dụng để cấp cho tối đa bốn vòng dòng 4-20mA nếu điện áp hoạt động và tổng tải của cảm biến phù hợp.

Trước khi sử dụng nguồn phụ, cần kiểm tra:

• Điện áp tối thiểu của cảm biến.
• Tổng dòng tiêu thụ.
• Điện trở tải của vòng dòng.
• Chiều dài và điện trở dây dẫn.

Nếu cảm biến cần điện áp cao hơn hoặc công suất lớn hơn, nên sử dụng nguồn 24VDC bên ngoài.

Cách ly chống nhiễu 1500Vac

Z-4AI có cách ly ba cổng giữa:

• Nguồn cấp.
• Tín hiệu analog đầu vào.
• Giao tiếp RS485.

Cách ly giúp hạn chế nhiễu, chênh lệch điện thế và rủi ro truyền sự cố giữa cảm biến với mạng truyền thông.

Cấu hình linh hoạt

Thiết bị hỗ trợ cấu hình bằng:

• DIP Switch.
• Phần mềm EASY Setup.
• Phần mềm Z-NET.
• Cổng cấu hình phía trước tùy phiên bản phần cứng.

DIP Switch chủ yếu dùng để chọn địa chỉ, tốc độ truyền và chế độ đầu vào. Phần mềm cho phép cấu hình chi tiết từng kênh, scale giá trị và bộ lọc tín hiệu.

Nguyên lý hoạt động của Seneca Z-4AI

Quá trình xử lý tín hiệu gồm bốn bước:

1. Z-4AI nhận tín hiệu dòng hoặc điện áp từ cảm biến.
2. Mạch chuyển đổi A/D số hóa giá trị của từng kênh.
3. Giá trị được scale và lưu vào các thanh ghi Modbus.
4. PLC hoặc thiết bị Modbus Master gửi lệnh đọc qua RS485.

Ví dụ, một cảm biến áp suất có dải 0-10 bar phát tín hiệu 4-20mA:

Z-4AI đọc tín hiệu, chuyển thành dữ liệu số và truyền về PLC. Việc quy đổi thành bar có thể thực hiện tại Z-4AI hoặc trong chương trình PLC tùy cấu hình.

Kết nối cảm biến với Seneca Z-4AI

Z-4AI có thể kết nối với cảm biến active hoặc passive.

Cảm biến 4-20mA hai dây

Cảm biến hai dây cần nguồn để tạo vòng dòng. Có thể sử dụng nguồn phụ của Z-4AI nếu điện áp và tải đáp ứng yêu cầu của cảm biến.

Sơ đồ chức năng:

Nguồn phụ Z-4AI → cảm biến 2 dây → đầu vào dòng Z-4AI

Nếu nguồn 13VDC không đủ cho cảm biến, cần sử dụng nguồn 24VDC bên ngoài.

Transmitter có ngõ ra active

Thiết bị phát tín hiệu active đã có nguồn riêng và chủ động phát 4-20mA hoặc 0-10V. Khi đấu vào Z-4AI, cần kết nối đúng cực tín hiệu và chân common.

Không được cấp thêm nguồn phụ vào ngõ ra active của transmitter.

Đầu vào 0-10V

Đối với tín hiệu điện áp, cần đấu dây tín hiệu và common đúng theo sơ đồ của nhà sản xuất. Nên dùng dây chống nhiễu nếu khoảng cách truyền xa hoặc dây đi gần biến tần, động cơ và cáp động lực.

Kết nối Modbus RTU RS485

Z-4AI sử dụng RS485 hai dây:

• A
• B
• GND tham chiếu khi cần

Khi kết nối cần bảo đảm:

• Đấu đúng cực A và B.
• Các thiết bị sử dụng cùng tốc độ truyền.
• Cùng định dạng dữ liệu và parity.
• Mỗi Slave có một địa chỉ riêng.
• Chỉ đặt điện trở kết thúc tại hai đầu mạng RS485.
• Sử dụng cáp xoắn đôi có chống nhiễu.
• Không đấu mạng RS485 theo hình sao nếu không cần thiết.

Độ dài mạng phụ thuộc vào tốc độ truyền, chất lượng cáp, số node và môi trường nhiễu. Trong điều kiện phù hợp, RS485 có thể truyền đến khoảng 1.200m.

Cấu hình Seneca Z-4AI

Trước khi đưa vào sử dụng, cần thiết lập:

• Địa chỉ Modbus Slave.
• Baud rate.
• Parity và định dạng truyền.
• Loại tín hiệu của từng kênh.
• Dải đầu vào dòng hoặc điện áp.
• Thời gian lấy mẫu.
• Bộ lọc tín hiệu.
• Giá trị scale nếu cần.

Cấu hình mặc định thường gồm:

• Địa chỉ Modbus: 1.
• Tốc độ truyền: 38.400 bps.
• Định dạng: 8N1.
• Các kênh đầu vào: điện áp ±10V.
• Thời gian lấy mẫu: 120ms.

Cần kiểm tra đúng manual của phiên bản đang sử dụng trước khi cài đặt. Nếu nhiều module cùng đặt địa chỉ 1, mạng Modbus sẽ bị xung đột và PLC không thể đọc dữ liệu ổn định.

Ứng dụng của Seneca Z-4AI

Z-4AI được sử dụng trong:

• Hệ thống PLC và SCADA.
• Trạm quan trắc nước thải.
• Trạm quan trắc khí thải.
• Hệ thống xử lý nước.
• Tủ điều khiển trạm bơm.
• Thu thập dữ liệu áp suất và lưu lượng.
• Giám sát mức bồn chứa.
• Hệ thống HVAC.
• Giám sát năng lượng.
• Datalogger và gateway IoT.
• Nhà máy thực phẩm, hóa chất và dược phẩm.
• Máy móc và dây chuyền sản xuất.

Khi nào nên chọn Seneca Z-4AI?

Seneca Z-4AI phù hợp khi:

• Có từ hai đến bốn tín hiệu analog cần thu thập.
• PLC không còn đủ đầu vào analog.
• Muốn đưa nhiều tín hiệu về PLC bằng một đường RS485.
• Cần hỗ trợ cả tín hiệu dòng và điện áp.
• Cần cách ly giữa đầu vào và mạng truyền thông.
• Muốn cấp nguồn trực tiếp cho cảm biến 2 dây công suất thấp.
• Hệ thống đã có Modbus Master.

Nếu cần thu thập tám tín hiệu analog, Seneca Z-8AI có thể là lựa chọn phù hợp hơn. Nếu cần xuất tín hiệu analog từ Modbus, phải sử dụng module analog output như Z-3AO; Z-4AI chỉ có chức năng thu thập đầu vào.

Lưu ý khi lựa chọn và sử dụng Z-4AI

Trước khi chọn thiết bị cần xác định:

• Số lượng cảm biến.
• Tín hiệu là 4-20mA hay 0-10V.
• Cảm biến active hay passive.
• Điện áp nguồn cần cấp cho cảm biến.
• Thiết bị Modbus Master sử dụng.
• Địa chỉ và tốc độ truyền của mạng RS485.
• Khoảng cách truyền thông.
• Có cần cách ly chống nhiễu hay không.

Ngoài ra, nguồn phụ 13VDC không phù hợp với mọi transmitter 2 dây. Cần kiểm tra điện áp tối thiểu của cảm biến trước khi quyết định không sử dụng nguồn 24VDC bên ngoài.

Câu hỏi thường gặp về Seneca Z-4AI

Seneca Z-4AI nhận được bao nhiêu tín hiệu analog?

Thiết bị có bốn ngõ vào analog, hỗ trợ tín hiệu dòng điện đến ±20mA và điện áp đến ±10VDC.

Z-4AI có đọc được tín hiệu 4-20mA không?

Có. Z-4AI có thể đọc bốn tín hiệu 4-20mA và truyền giá trị về PLC hoặc hệ thống giám sát qua Modbus RTU.

Z-4AI có nhận được tín hiệu 0-10V không?

Có. Các kênh đầu vào có thể được cấu hình để nhận tín hiệu điện áp trong dải hỗ trợ đến ±10VDC.

Z-4AI có cấp nguồn cho cảm biến 2 dây không?

Có. Thiết bị có nguồn phụ 13VDC, tối đa 90mA. Tuy nhiên, cần kiểm tra điện áp hoạt động tối thiểu của cảm biến và tổng tải của vòng dòng.

Z-4AI là Modbus Master hay Slave?

Z-4AI hoạt động như một Modbus RTU Slave. PLC, HMI, datalogger hoặc gateway phải đóng vai trò Modbus Master để đọc dữ liệu.

Z-4AI có ngõ ra 4-20mA không?

Không. Z-4AI là module analog input sang Modbus RTU. Nếu cần chuyển dữ liệu Modbus thành tín hiệu analog, có thể tham khảo module Z-3AO.

Có thể kết nối nhiều Z-4AI trên cùng mạng RS485 không?

Có. Mỗi module phải được cài một địa chỉ Slave riêng và sử dụng cùng thông số truyền thông với Modbus Master.

Mua Seneca Z-4AI chính hãng ở đâu?

Chuyendoitinhieu.vn cung cấp Seneca Z-4AI dùng để thu thập bốn tín hiệu analog và truyền dữ liệu qua RS485 Modbus RTU.

Để kiểm tra cấu hình phù hợp, quý khách vui lòng cung cấp:

• Số lượng và loại cảm biến.
• Tín hiệu đầu ra 4-20mA, 0-10V hoặc dải khác.
• Cảm biến sử dụng nguồn riêng hay nguồn loop.
• Thiết bị đọc Modbus: PLC, HMI, gateway hoặc datalogger.
• Tốc độ truyền và địa chỉ dự kiến.
• Khoảng cách từ cảm biến đến tủ điều khiển.

Đội ngũ kỹ thuật Chuyendoitinhieu.vn sẽ hỗ trợ kiểm tra model, hướng dẫn đấu dây và cấu hình Modbus trước khi đặt hàng.
