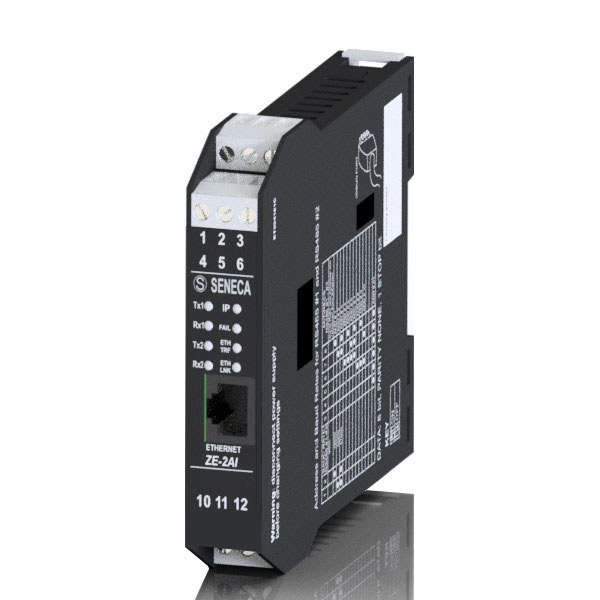

Seneca ZE-2AI – Module 2 ngõ vào Analog Modbus TCP/IP và RTU

(Liên hệ báo giá)

Hãng sản xuất	Seneca – Italy
Model	ZE-2AI
Chức năng	Module thu thập 2 ngõ vào analog qua Ethernet và RS485/RS232
Ngõ vào	2 kênh cấu hình độc lập: 0–20 mA hoặc 0–30 V
Độ chính xác	0,1% toàn dải; độ phân giải tối đa 16 bit
Truyền thông	Modbus TCP/IP, Modbus RTU, HTTP
Giao tiếp	1 Ethernet 10/100 Mbps; 1 RS485; 1 RS232/RS485
Nguồn cấp	11–40 VDC hoặc 19–28 VAC, 50–60 Hz
Cách ly	1.500 VAC, 2 chiều
Nhiệt độ làm việc	-25…+70°C
Kích thước	17,5 × 102,5 × 111 mm; lắp DIN rail 35 mm
Bảo hành	12 tháng

✔ Tình trạng: Hàng có sẵn

SKU: SEN_ZE-2AI Danh mục: Bộ chuyển đổi tín hiệu Modbus | Internet Thẻ: 0-20mA, 0-30V, 0..10V, 4..20mA, Analog Input Module, DIN Rail, Ethernet, Modbus RTU, Modbus TCP-IP, PLC, Remote I/O, RS232, RS485, SCADA, Seneca ZE-2AI, Web Server, ZE-2AI Thương hiệu: Seneca

Mô tả
Đánh giá (0)

Seneca ZE-2AI là module Remote I/O có hai ngõ vào analog, dùng để thu thập tín hiệu dòng hoặc điện áp rồi cung cấp dữ liệu cho PLC, HMI, SCADA và máy tính qua Modbus TCP/IP hoặc Modbus RTU. Hai kênh có thể cấu hình theo dải 0–20 mA hoặc 0–30 V, vì vậy thiết bị phù hợp với phần lớn cảm biến áp suất, mức, lưu lượng, nhiệt độ và các bộ chuyển đổi tín hiệu có ngõ ra 4–20 mA hoặc 0–10 V.

Điểm khác biệt của Seneca ZE-2AI là tích hợp sẵn cổng Ethernet 10/100 Mbps, hai giao diện nối tiếp và Web Server trong thân module chỉ rộng 17,5 mm. Với một hệ thống chỉ có một hoặc hai cảm biến analog, ZE-2AI giúp đưa dữ liệu lên mạng LAN trực tiếp mà không phải ghép riêng module analog Modbus RTU với một gateway Ethernet.

Chọn nhanh Seneca ZE-2AI:

Chọn ZE-2AI khi hệ thống có tối đa 2 tín hiệu 4–20 mA hoặc 0–10 V và cần đọc trực tiếp bằng Modbus TCP/IP qua Ethernet.
Nếu chỉ cần Modbus RTU nhưng có 4 hoặc 8 kênh, nên so sánh Z-4AI hoặc Z-8AI.
Nếu mục tiêu là chuyển đổi một mạng Modbus RTU có sẵn sang Ethernet, hãy dùng gateway chuyên dụng thay vì ZE-2AI.

Nội dung chính

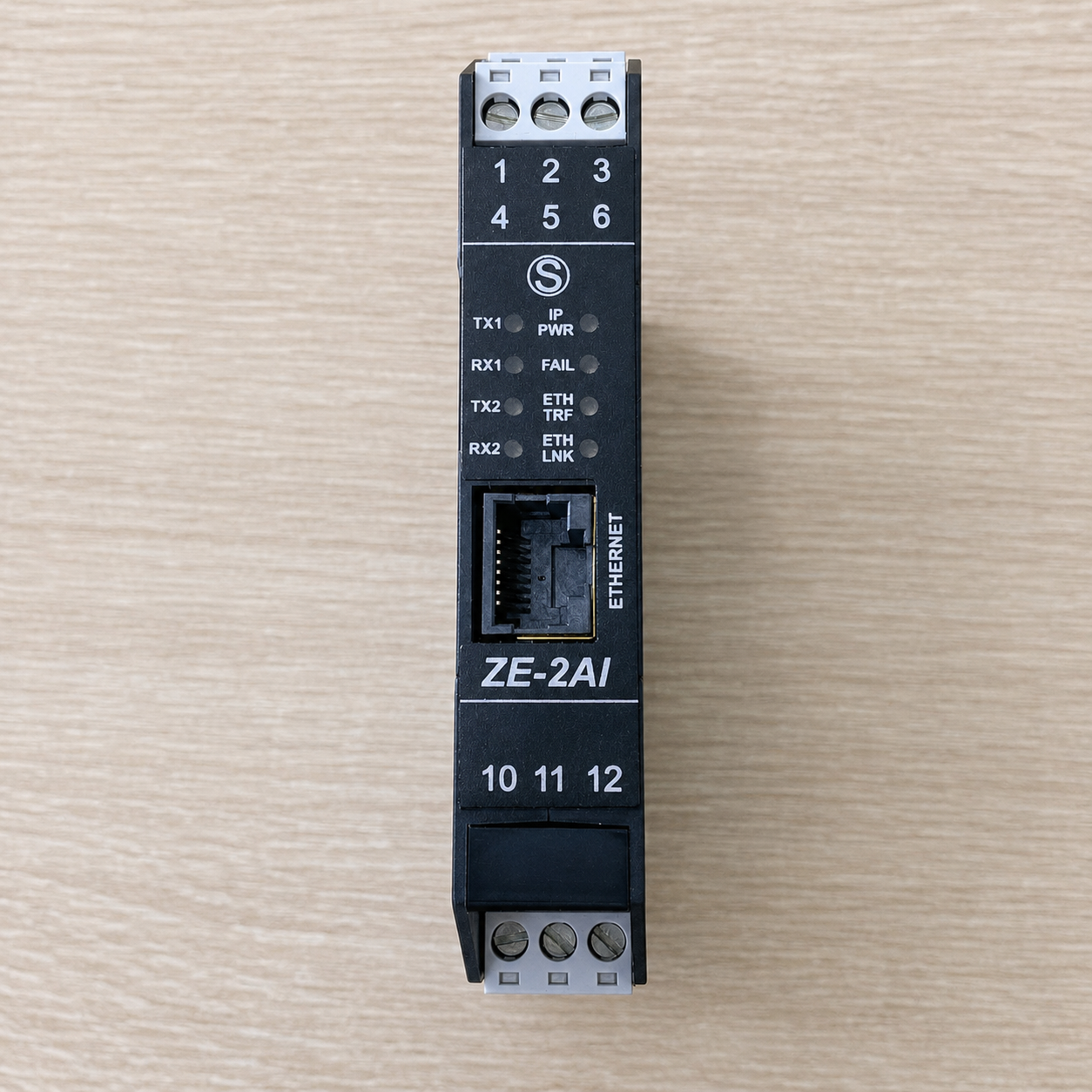

Seneca ZE-2AI là gì?

Seneca ZE-2AI thuộc dòng module thu thập dữ liệu Z-PC của Seneca, Italy. Thiết bị đóng vai trò Modbus TCP Server trên Ethernet và Modbus RTU Slave trên các cổng truyền thông nối tiếp. PLC, SCADA hoặc phần mềm đóng vai trò client/master sẽ đọc giá trị của hai kênh analog thông qua các thanh ghi Modbus do hãng quy định.

ZE-2AI không phải bộ phát analog và không tạo đầu ra 4–20 mA. Nó cũng không phải modem 4G, bộ ghi dữ liệu độc lập hay nền tảng cloud. Chức năng chính của module là số hóa hai tín hiệu analog và chia sẻ giá trị đo qua mạng công nghiệp. Việc lưu lịch sử, tạo biểu đồ, gửi cảnh báo hoặc truy cập từ Internet phải do PLC, SCADA, datalogger, router hoặc máy chủ phía sau đảm nhiệm.

Các chức năng chính của Seneca ZE-2AI

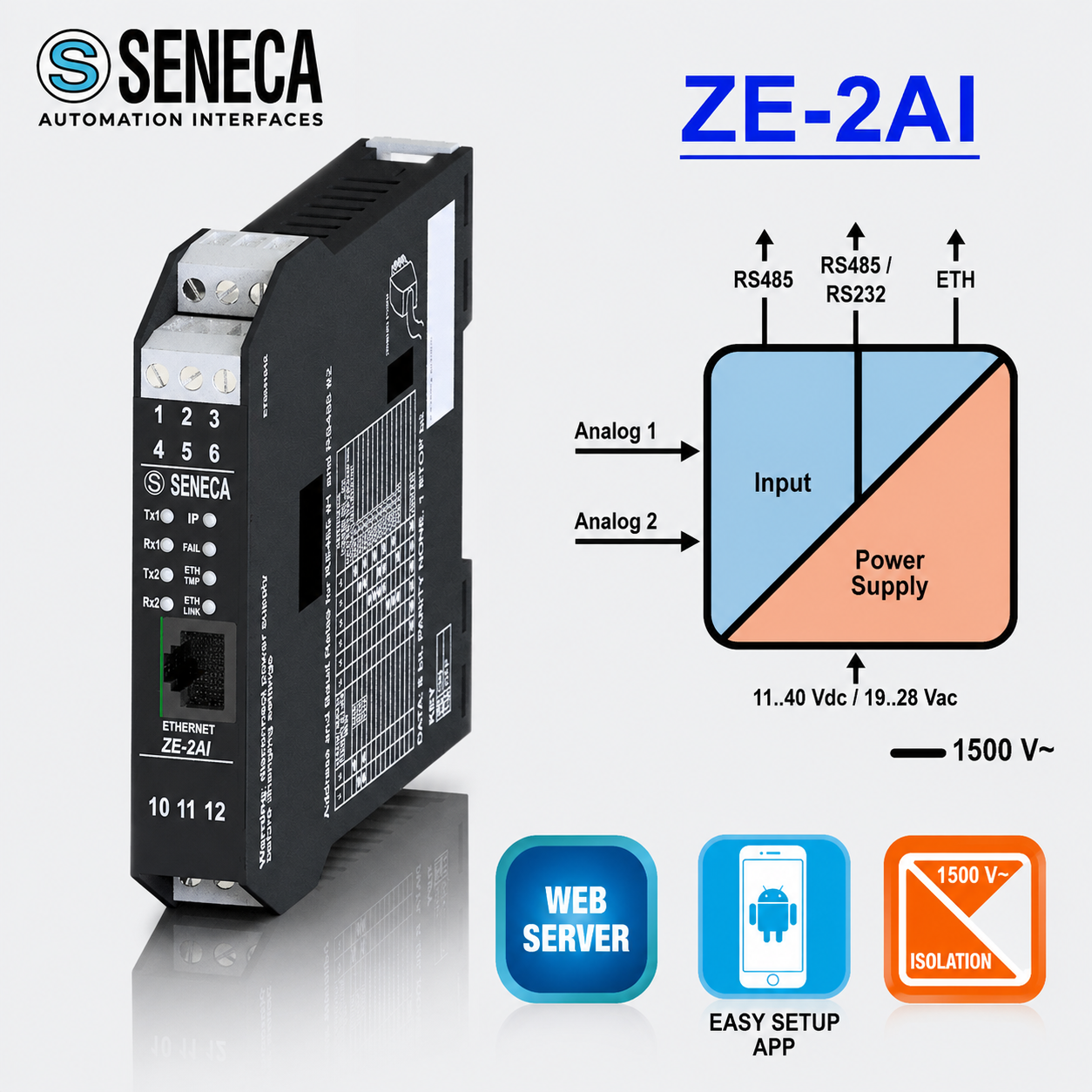

Sơ đồ Seneca ZE-2AI nhận 2 analog truyền Modbus TCP IP — *ZE-2AI số hóa hai tín hiệu dòng hoặc điện áp để PLC và SCADA đọc qua Modbus TCP/IP hoặc Modbus RTU.*

Thu thập 2 tín hiệu dòng hoặc điện áp

Mỗi ngõ vào của Seneca ZE-2AI có thể được cấu hình là dòng 0–20 mA hoặc điện áp 0–30 V. Dải này bao phủ các chuẩn thông dụng như 4–20 mA, 0–20 mA, 0–10 V, 1–5 V và nhiều tín hiệu điện áp DC khác nằm trong giới hạn cho phép. Khi dùng cảm biến 4–20 mA, người cài đặt cần cấu hình thang đo kỹ thuật tương ứng, chẳng hạn 4 mA bằng 0 bar và 20 mA bằng 10 bar.

Bộ chuyển đổi A/D có độ phân giải tối đa 16 bit và độ chính xác 0,1% toàn dải. Thời gian lấy mẫu từng kênh có thể cấu hình từ 10 đến 300 ms; độ phân giải hữu dụng thay đổi theo tốc độ thu thập đã chọn. Với các biến quá trình như mức bồn, áp suất, nhiệt độ hoặc lưu lượng, đây là tốc độ phù hợp cho giám sát và điều khiển thông thường.

Truyền dữ liệu trực tiếp qua Modbus TCP/IP

Cổng RJ45 của ZE-2AI hỗ trợ Ethernet 10/100 Mbps. Thiết bị làm việc ở chế độ Modbus TCP Server, cho phép tối đa bốn Modbus TCP client kết nối đồng thời. Nhờ đó, PLC có thể đọc dữ liệu để điều khiển trong khi SCADA hoặc máy tính bảo trì vẫn truy cập cùng module để theo dõi trạng thái.

Seneca tích hợp Web Server để kiểm tra và cấu hình thiết bị qua trình duyệt. ZE-2AI hỗ trợ địa chỉ IP tĩnh hoặc DHCP; địa chỉ IP mặc định của hãng là 192.168.90.101. Khi đưa nhiều module vào cùng mạng, từng thiết bị phải có địa chỉ IP riêng để tránh xung đột.

Hỗ trợ Modbus RTU qua hai giao diện nối tiếp

Seneca ZE-2AI có COM1 RS485 trên đầu nối IDC10 phía sau và COM2 có thể chọn RS485 hoặc RS232 tại terminal 10–11–12. Tốc độ truyền Modbus RTU hỗ trợ đến 115.200 bps. Hai cổng cho phép hệ thống đọc dữ liệu của module qua mạng nối tiếp trong trường hợp PLC chưa có Ethernet hoặc cần tích hợp ZE-2AI vào kiến trúc Z-PC hiện hữu.

Cần hiểu đúng rằng hai cổng này cung cấp dữ liệu thanh ghi của ZE-2AI ở chế độ Modbus RTU Slave. Nếu dự án cần thu thập nhiều thiết bị Modbus RTU bên ngoài rồi chuyển toàn bộ sang Modbus TCP/IP, giải pháp phù hợp hơn là gateway Seneca R-KEY-LT.

Thông số kỹ thuật Seneca ZE-2AI

Thông số	Giá trị
Model	ZE-2AI, phiên bản phần cứng D0x
Số kênh analog	2 kênh, cấu hình dòng hoặc điện áp
Dải dòng điện	0–20 mA; dùng được cho tín hiệu 4–20 mA khi cấu hình đúng
Dải điện áp	0–30 VDC
Bảo vệ đầu vào	40 V / 25 mA
Độ chính xác	0,1% toàn dải
Độ phân giải	Tối đa 16 bit
Ethernet	1 cổng RJ45, 10/100 Mbps
Serial	1 RS485 trên IDC10; 1 RS232/RS485 trên terminal
Giao thức	Modbus TCP/IP, Modbus RTU, HTTP
Số client TCP	Tối đa 4 client đồng thời
Nguồn cấp	11–40 VDC hoặc 19–28 VAC, 50–60 Hz
Công suất	Điển hình 1,5 W tại 24 VDC; tối đa 2 W
Cách ly	1.500 VAC, 2 chiều
Nhiệt độ làm việc	-25…+70°C
Độ ẩm	30–90%, không ngưng tụ
Chuẩn bảo vệ	IP20; lắp trong tủ điện
Kích thước	17,5 × 102,5 × 111 mm
Khối lượng	Khoảng 110 g
Lắp đặt	DIN rail 35 mm, lắp đứng

Xem thông số, tài liệu và firmware của Seneca ZE-2AI trên website chính hãng.

Lưu ý về nguồn cấp: Trang thông số sản phẩm của Seneca hiển thị 10–40 VDC, trong khi Installation Manual MI00582-1-EN của phiên bản hiện hành quy định 11–40 VDC. Khi thiết kế tủ nên dùng nguồn 24 VDC ổn định và đối chiếu manual đi kèm đúng phiên bản phần cứng.

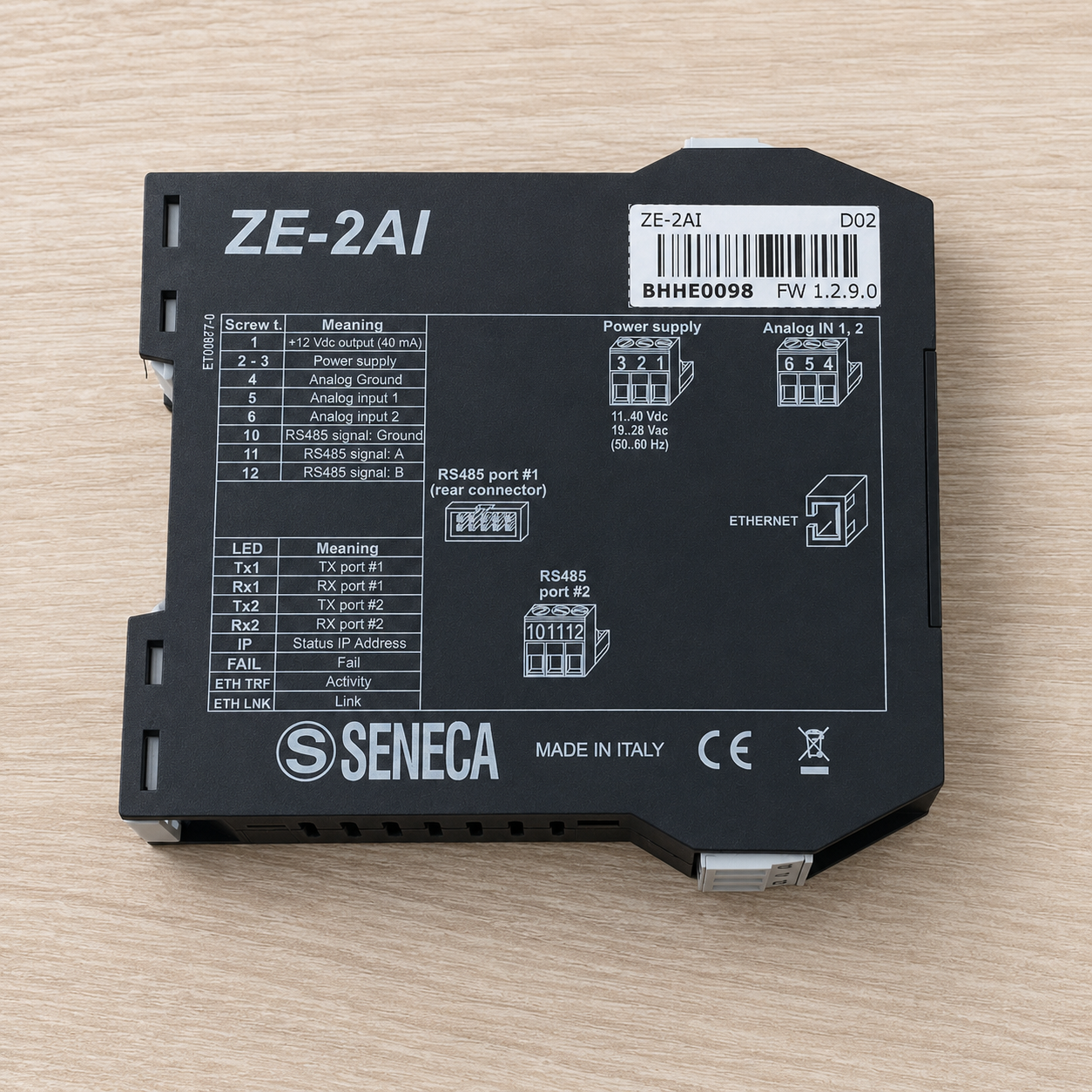

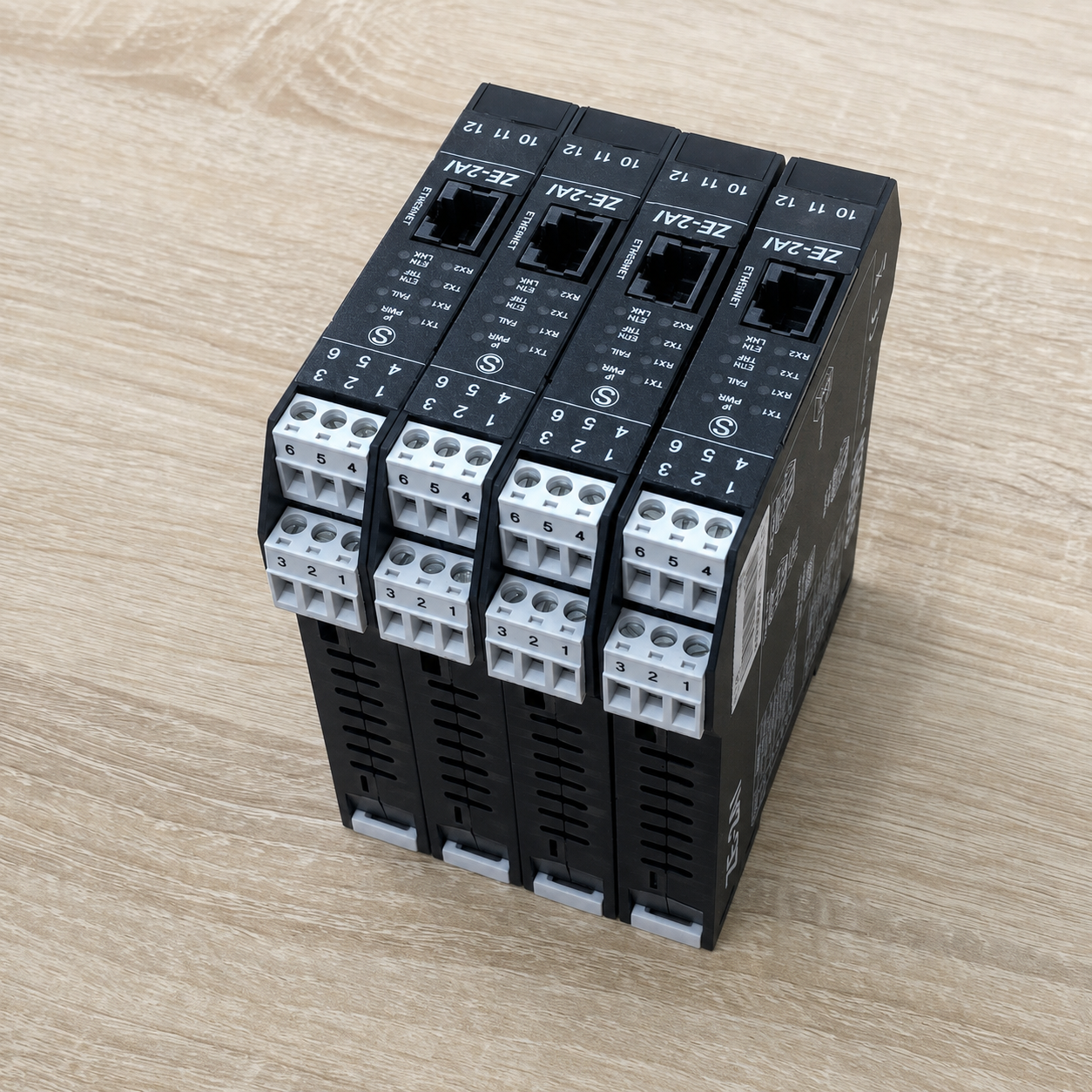

Sơ đồ chân và cách đấu nối ZE-2AI

Vị trí	Chức năng	Lưu ý
Terminal 1	Nguồn phụ +12 VDC	Tối đa 30 mA; chỉ cấp cảm biến khi đủ điện áp và dòng
Terminal 2–3	Nguồn cấp module	11–40 VDC, không phân cực; hoặc 19–28 VAC
Terminal 4	GND analog	Điểm chung cho sơ đồ ngõ vào
Terminal 5	AI1	Kênh analog số 1
Terminal 6	AI2	Kênh analog số 2

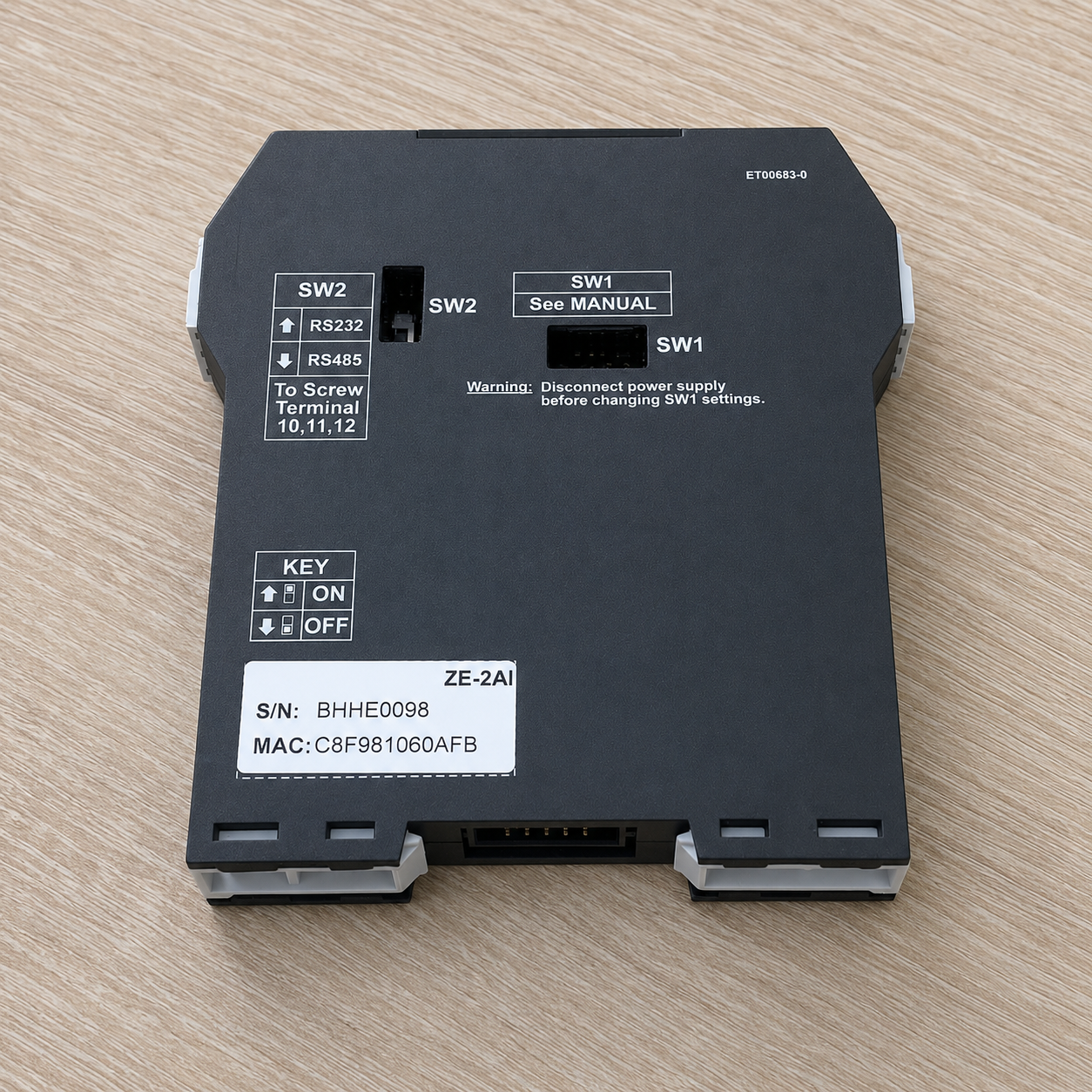

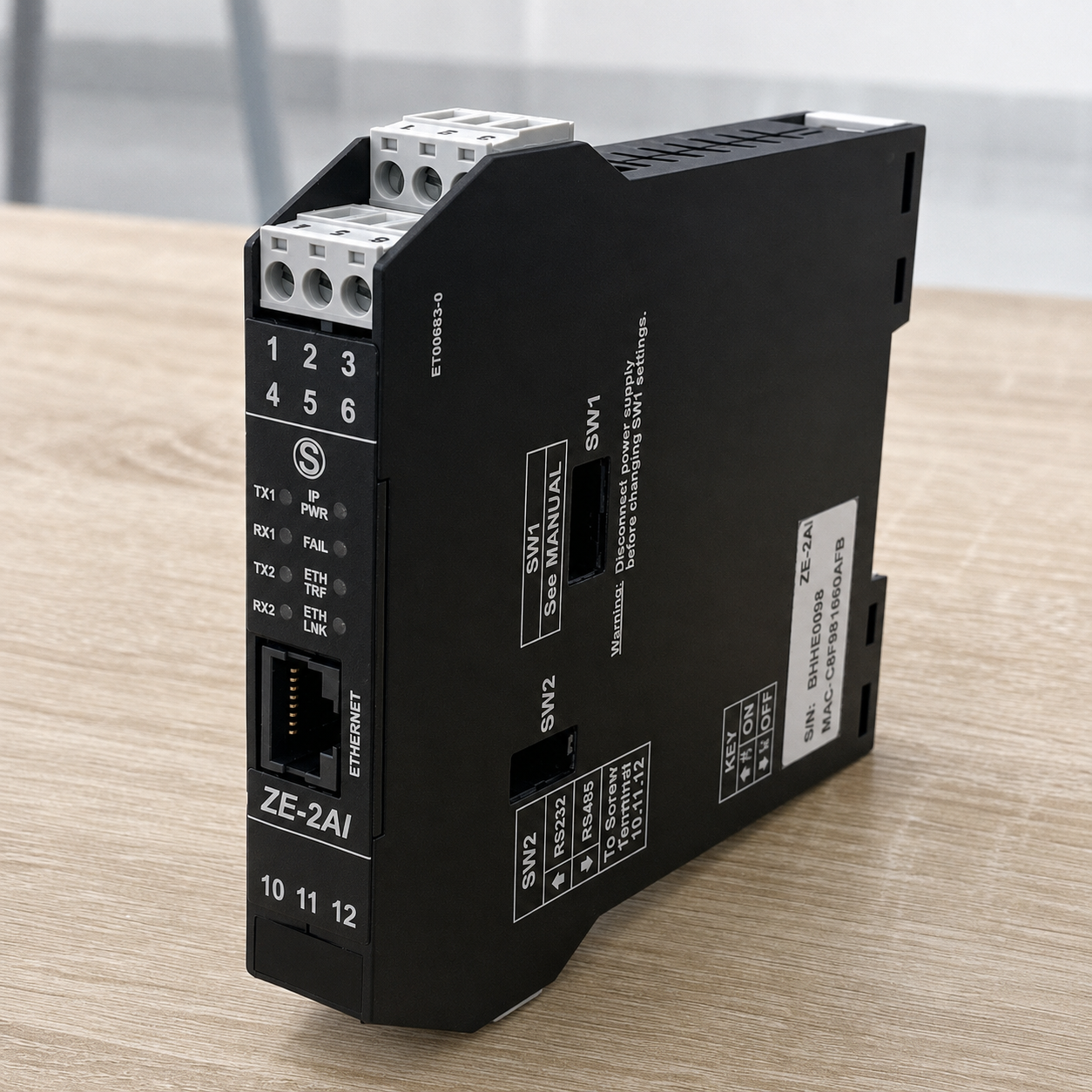

Terminal 10–11–12	COM2 RS485 hoặc RS232	Chọn chuẩn bằng SW2 trước khi vận hành
RJ45	Ethernet Modbus TCP/IP	Kết nối switch, PLC, IPC hoặc router công nghiệp

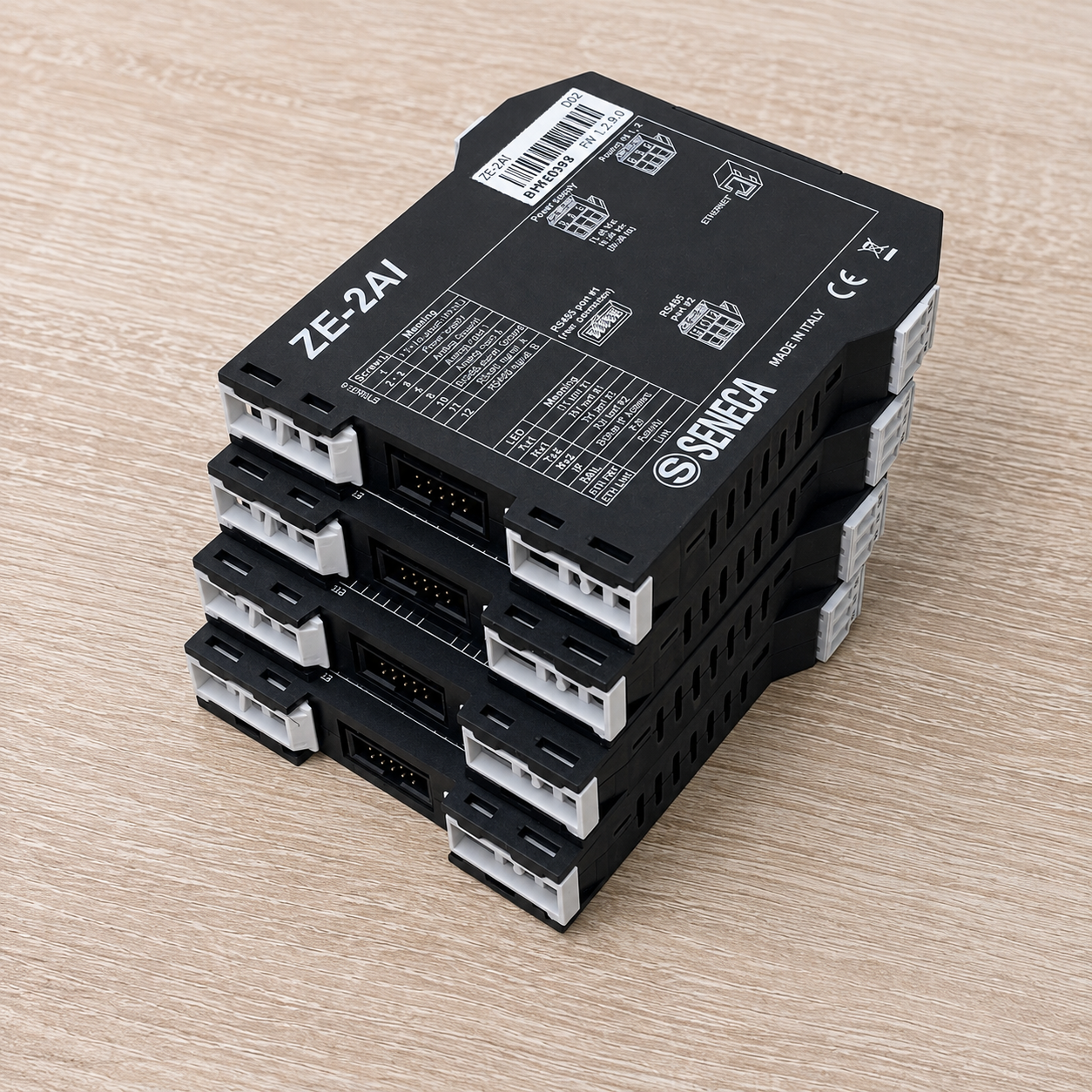

IDC10 phía sau	Nguồn và COM1 RS485	Dùng với đế DIN bus Seneca phù hợp

Đấu cảm biến điện áp hoặc cảm biến dòng chủ động

Với cảm biến điện áp hoặc transmitter bốn dây có ngõ ra dòng chủ động, nối cực tín hiệu dương vào AI1 hoặc AI2 và cực âm tín hiệu về GND tại terminal 4. Cảm biến được cấp nguồn riêng theo đúng điện áp của nhà sản xuất. Sau đó chọn đúng kiểu input và scale giá trị trong cấu hình của Seneca ZE-2AI.

Đấu cảm biến 4–20 mA hai dây

Với transmitter hai dây, vòng dòng cần một nguồn nối tiếp. ZE-2AI có nguồn phụ 12 VDC/30 mA tại terminal 1, nhưng không phải cảm biến 4–20 mA nào cũng hoạt động ổn định ở 12 VDC sau khi tính sụt áp toàn vòng. Nếu cảm biến yêu cầu nguồn 18–30 VDC hoặc dây đi xa, nên cấp nguồn 24 VDC riêng rồi đưa dòng về AI1/AI2 theo sơ đồ hãng.

Lưu ý khi đấu dây: Dùng cáp tín hiệu có shield, nối shield về hệ thống tiếp địa đo lường tại một đầu phù hợp và tách tuyến analog/RS485 khỏi cáp động lực, biến tần, động cơ. ZE-2AI có cách ly 1.500 VAC hai chiều nhưng không nên xem hai kênh analog là hai bộ cách ly độc lập với nhau.

Cách cấu hình Seneca ZE-2AI qua Ethernet

Kiểm tra phần cứng: lắp ZE-2AI theo chiều đứng trên DIN rail, bảo đảm thông gió, cấp nguồn 24 VDC và đấu đúng AI1, AI2.
Kết nối mạng: nối RJ45 của module với máy tính hoặc switch. Đặt máy tính vào cùng lớp mạng với IP mặc định 192.168.90.101 và kiểm tra IP này chưa được thiết bị khác sử dụng.
Mở Web Server: nhập địa chỉ module trên trình duyệt. Tài liệu hãng công bố tài khoản mặc định là admin/admin; nên đổi thông tin truy cập nếu firmware cho phép và mạng có yêu cầu bảo mật.
Cấu hình hai kênh: chọn input dòng hoặc điện áp, thời gian lấy mẫu, bộ lọc và thang đo kỹ thuật phù hợp với cảm biến.
Thiết lập truyền thông: đặt IP tĩnh hoặc DHCP, địa chỉ Modbus, baud rate, parity và các thông số COM theo cấu hình PLC/SCADA.
Kiểm tra thanh ghi: dùng PLC hoặc phần mềm Modbus client đọc thử giá trị raw và giá trị engineering. Chú ý quy ước địa chỉ 0-based/1-based và kiểu dữ liệu 16/32 bit trong manual.
Lưu và chạy thử: xác nhận cấu hình, khởi động lại khi thay đổi DIP switch, rồi kiểm tra ở 4 mA, 12 mA và 20 mA hoặc các điểm điện áp tương ứng.

Nếu chưa quen địa chỉ thanh ghi và vai trò master/slave, có thể đọc thêm bài Modbus là gì và cách giao tiếp Modbus trước khi lập trình PLC.

Ứng dụng thực tế của Seneca ZE-2AI

Giám sát hai cảm biến 4–20 mA trong nhà máy

Một Seneca ZE-2AI có thể thu đồng thời hai đại lượng, chẳng hạn mức bồn và áp suất đường ống, lưu lượng và nhiệt độ, hoặc hai bồn đặt gần cùng tủ điện. PLC nhận dữ liệu qua Modbus TCP/IP, giảm số lượng card analog cục bộ và tận dụng mạng Ethernet sẵn có.

Đo mức dầu và xem dữ liệu từ xa

Trong hệ thống đo mức dầu trên tàu hoặc bồn độc lập, cảm biến 4–20 mA được cấp nguồn ổn định và nối vào ZE-2AI. Cổng Ethernet của module nối đến router 4G/Wi-Fi; dữ liệu sau đó được máy chủ, SCADA hoặc phần mềm phù hợp truy vấn và hiển thị. Nếu nguồn 24 VDC trên tàu có nhiễu hoặc chênh áp lớn, nên đánh giá thêm bộ DC/DC cách ly và bộ chống sét đường mạng Seneca S400NET-1.

ZE-2AI không tự gửi dữ liệu lên Internet bằng MQTT, email hoặc SIM 4G. Router cần cung cấp kết nối mạng, VPN hoặc cơ chế bảo mật; máy chủ phải chủ động đọc Modbus TCP hoặc nhận dữ liệu qua một gateway trung gian. Với dự án cần ghi dữ liệu, cảnh báo và truyền 4G tích hợp, có thể so sánh thêm datalogger 4G Seneca Z-LTE.

Remote I/O cho máy và trạm xử lý nước

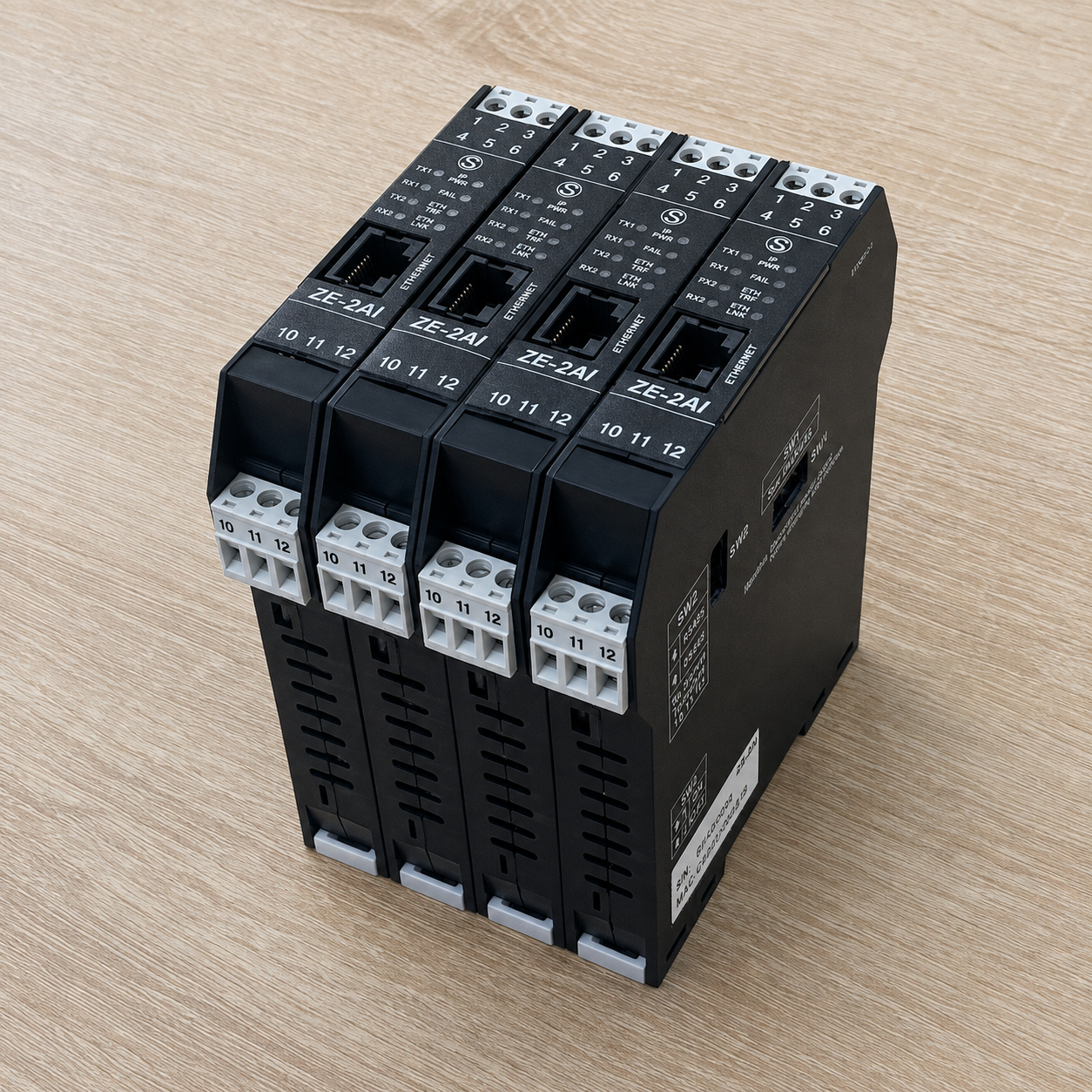

Seneca ZE-2AI phù hợp với tủ máy nhỏ, trạm bơm, hệ thống HVAC, xử lý nước và trạm quan trắc có hai tín hiệu analog. Thiết kế rộng 17,5 mm giúp tiết kiệm DIN rail, trong khi dải nhiệt độ -25…+70°C hỗ trợ môi trường tủ điện công nghiệp. Vì chuẩn bảo vệ chỉ IP20, module phải được lắp trong tủ có cấp bảo vệ phù hợp với bụi, ẩm và nước.

So sánh ZE-2AI với Z-4AI, Z-8AI và R-KEY-LT

Thiết bị	Nên chọn khi	Điểm cần nhớ
ZE-2AI	Có 1–2 tín hiệu dòng/áp và cần Ethernet trực tiếp	Modbus TCP/IP + Modbus RTU; 2 AI
Seneca Z-4AI	Cần 4 kênh analog đa dạng và giao tiếp Modbus RTU	Không có Ethernet trực tiếp
Seneca Z-8AI	Cần thu thập đến 8 tín hiệu analog trên một module	Mật độ kênh cao; giao tiếp Modbus RTU
Seneca R-KEY-LT	Đã có các slave Modbus RTU và cần gateway sang Ethernet	Không nhận trực tiếp tín hiệu analog

Nói ngắn gọn, Seneca ZE-2AI tối ưu cho số lượng kênh thấp nhưng cần Ethernet. Z-4AI và Z-8AI phù hợp khi ưu tiên số kênh và mạng RS485. R-KEY-LT dành cho bài toán chuyển đổi giao thức của mạng Modbus hiện hữu. Chọn đúng kiến trúc từ đầu sẽ tiết kiệm module, nguồn, dây và thời gian lập trình.

Giá Seneca ZE-2AI bao nhiêu?

Giá Seneca ZE-2AI tham khảo tại Việt Nam thường nằm trong khoảng 5.000.000–9.000.000 VNĐ. Khoảng giá này không phải báo giá cố định vì còn phụ thuộc tỷ giá, tồn kho, số lượng, phiên bản phần cứng, chứng từ CO/CQ, phụ kiện DIN bus, cáp và thời gian giao hàng.

Seneca đang niêm yết giá khởi điểm 185 EUR trên kênh chính hãng. Khách hàng nên gửi số lượng, loại cảm biến, tín hiệu, giao thức PLC và yêu cầu chứng từ để nhận cấu hình và báo giá chính xác. Với hệ thống hai kênh, cần tính tổng chi phí của nguồn, router, chống sét và phần mềm thay vì chỉ so sánh giá riêng module.

Câu hỏi thường gặp về Seneca ZE-2AI

Seneca ZE-2AI có đọc được tín hiệu 4–20 mA không?

Có. Ngõ vào dòng của Seneca ZE-2AI hỗ trợ 0–20 mA, trong đó 4–20 mA là dải làm việc được dùng phổ biến. Cần cấu hình đúng loại input và scale 4 mA về giá trị thấp, 20 mA về giá trị cao của cảm biến.

Seneca ZE-2AI có đọc được 0–10 V không?

Có. Dải điện áp của module là 0–30 VDC nên có thể tiếp nhận 0–10 V. Tuy nhiên không được vượt giới hạn đầu vào và phải dùng chung điểm tham chiếu GND theo sơ đồ đấu nối.

Seneca ZE-2AI có cấp nguồn cho cảm biến hai dây không?

Module có nguồn phụ +12 VDC tối đa 30 mA. Chỉ sử dụng nguồn này khi điện áp khởi động, điện áp tối thiểu và dòng tiêu thụ của cảm biến đáp ứng. Nhiều transmitter công nghiệp cần 18–30 VDC, khi đó nên dùng nguồn 24 VDC riêng.

Có thể xem dữ liệu Seneca ZE-2AI trên điện thoại không?

Có thể nếu hệ thống có router/gateway, VPN hoặc máy chủ và giao diện web/app phù hợp. Bản thân Seneca ZE-2AI chỉ cung cấp dữ liệu Modbus TCP/IP và Web Server bảo trì trong mạng; nó không tự tạo dịch vụ cloud công cộng.

Seneca ZE-2AI và ZE-2AI-P có giống nhau không?

Không. ZE-2AI trong bài sử dụng Modbus TCP/IP và Modbus RTU. ZE-2AI-P là biến thể dành cho PROFINET IO. Khi đặt hàng phải kiểm tra chính xác giao thức PLC đang sử dụng để tránh chọn nhầm model.

Seneca ZE-2AI có ngõ ra analog hoặc relay không?

Không. Model này chỉ có hai ngõ vào analog. Nếu cần thêm digital input, relay output hoặc cơ cấu điều khiển tại chỗ, phải chọn module mixed I/O phù hợp hoặc bổ sung module I/O khác.

Thông tin cần xác nhận trước khi đặt ZE-2AI

Số lượng tín hiệu analog thực tế và kế hoạch mở rộng.
Mỗi kênh là 4–20 mA, 0–20 mA, 0–10 V hay dải điện áp khác.
Cảm biến hai dây hay bốn dây; nguồn tối thiểu và dòng tiêu thụ.
PLC đọc Modbus TCP/IP, Modbus RTU hay PROFINET.
Yêu cầu IP tĩnh, số client, chu kỳ quét và kiểu dữ liệu thanh ghi.
Hệ thống chỉ giám sát trong LAN hay cần truyền qua 4G/Internet.
Điều kiện tủ điện, nhiệt độ, độ ẩm, chống sét và cách ly nguồn.
Nhu cầu phụ kiện DIN bus, nguồn 24 VDC, cáp mạng và CO/CQ.

Khi các thông tin trên đã rõ, việc chọn Seneca ZE-2AI, Z-4AI, Z-8AI hay một datalogger/gateway khác sẽ chính xác hơn và tránh phát sinh thiết bị trung gian sau khi lắp đặt.
