Seneca K109LV – Bộ chuyển đổi tín hiệu shunt mV sang 4-20mA, 0-10V

Thông số kỹ thuật Seneca K109LV

Thông số được đối chiếu theo trang sản phẩm K109LV của Seneca.

Đặc điểm nổi bật của Seneca K109LV

Chuyển đổi tín hiệu shunt mV sang tín hiệu analog chuẩn

Seneca K109LV nhận các thang tín hiệu điện áp thấp từ ±25mV đến ±2000mV. Đây là dải tín hiệu thường gặp trên điện trở shunt dùng để đo dòng điện một chiều.

Các thang đầu vào hỗ trợ gồm:

• ±25mV
• ±50mV
• ±60mV
• ±75mV
• ±80mV
• ±100mV
• ±120mV
• ±150mV
• ±200mV
• ±250mV
• ±300mV
• ±400mV
• ±500mV
• ±1000mV
• ±2000mV

Đầu ra có thể lựa chọn:

• 0-20mA
• 4-20mA
• 20-0mA
• 20-4mA
• 0-5V
• 1-5V
• 0-10V
• 10-0V

Nhờ đó, tín hiệu từ shunt có thể kết nối với hầu hết ngõ vào analog của PLC, DCS, bộ hiển thị, bộ ghi dữ liệu và hệ thống điều khiển công nghiệp.

Cách ly galvanic 3 chiều 1.500Vac

K109LV cách ly độc lập giữa ba khối:

• Nguồn cấp.
• Tín hiệu đầu vào.
• Tín hiệu đầu ra.

Khả năng cách ly 3 chiều giúp hạn chế vòng lặp mass, nhiễu điện từ và chênh lệch điện thế giữa mạch đo dòng DC với hệ thống điều khiển.

Đặc điểm này đặc biệt cần thiết trong hệ thống pin, UPS, tủ nguồn DC và điện mặt trời, nơi shunt có thể được lắp gần nguồn công suất lớn nhưng tín hiệu phải truyền về tủ điều khiển.

Độ chính xác 0,1% và độ phân giải 14 bit

Thiết bị có độ chính xác 0,1% và độ phân giải 14 bit, đáp ứng nhu cầu giám sát liên tục dòng điện DC.

Thời gian đáp ứng dưới 25ms giúp K109LV theo dõi tương đối nhanh sự thay đổi của dòng tải, phù hợp cho cả hiển thị, ghi dữ liệu và cảnh báo vận hành.

Hỗ trợ tín hiệu đầu ra đảo chiều

Ngoài các tín hiệu thông thường, K109LV còn hỗ trợ đầu ra đảo chiều:

• 20-4mA.
• 20-0mA.
• 10-0V.

Tính năng này hữu ích khi hệ thống cần giá trị đầu ra giảm dần khi điện áp shunt tăng hoặc khi phải tương thích với logic điều khiển đang có sẵn.

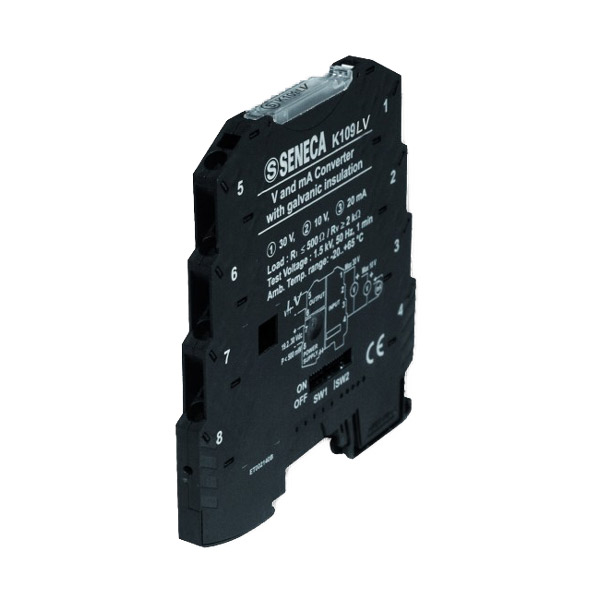

Thiết kế siêu mỏng 6,2mm

Seneca K109LV thuộc dòng thiết bị K-Line với chiều rộng chỉ 6,2mm. Thiết kế này giúp tiết kiệm đáng kể không gian khi lắp nhiều kênh đo dòng trong cùng một tủ điện.

Module được lắp trực tiếp trên DIN Rail 35mm, phù hợp cho:

• Tủ điện có không gian hạn chế.
• Hệ thống cần nhiều kênh đo dòng DC.
• Dự án cần mở rộng số lượng tín hiệu trong tương lai.
• Các cụm chuyển đổi tín hiệu tập trung.

Cấp nguồn qua terminal hoặc K-BUS

Nguồn 19,2…30VDC có thể được đấu trực tiếp vào terminal của từng module. Khi sử dụng nhiều thiết bị K-Line, có thể cấp nguồn chung qua đầu nối K-BUS.

K-BUS giúp:

• Giảm số lượng dây cấp nguồn.
• Rút ngắn thời gian thi công.
• Hạn chế sai sót khi đấu nối.
• Thuận tiện mở rộng và bảo trì hệ thống.

Nguyên lý hoạt động của K109LV

Điện trở shunt được mắc nối tiếp với tải DC. Khi dòng điện chạy qua, trên hai đầu shunt xuất hiện một điện áp nhỏ theo định luật Ohm:

$$V=I\times R$$

Trong đó:

• $V$ là điện áp trên shunt.
• $I$ là dòng điện cần đo.
• $R$ là điện trở của shunt.

K109LV nhận điện áp này, thực hiện xử lý và cách ly, sau đó xuất ra tín hiệu analog tỷ lệ với dòng điện thực tế.

Nguồn DC → Điện trở shunt → Tải DC
                 │
           Tín hiệu mV
                 │
          Seneca K109LV
                 │
          4-20mA / 0-10V
                 │
       PLC / Datalogger / Bộ hiển thị

Nhờ sử dụng tín hiệu 4-20mA ở đầu ra, giá trị dòng DC có thể truyền về tủ điều khiển ở khoảng cách xa với khả năng chống nhiễu tốt hơn so với truyền trực tiếp tín hiệu mV.

Cách chọn Seneca K109LV theo điện trở shunt

Khi lựa chọn và cấu hình K109LV, cần xác định chính xác các thông tin sau:

Điện áp định mức của shunt

Cần kiểm tra điện áp đầu ra trên nhãn hoặc tài liệu kỹ thuật của shunt, chẳng hạn:

• 100A/50mV.
• 200A/60mV.
• 500A/75mV.
• 1000A/100mV.

Dải đầu vào của K109LV phải phù hợp với điện áp định mức này. Ví dụ, shunt 500A/75mV cần chọn thang đầu vào 75mV.

Chiều dòng điện cần đo

Nếu dòng chỉ chạy theo một chiều, có thể sử dụng thang đo tương ứng từ 0 đến giá trị mV định mức.

Nếu cần theo dõi dòng nạp và dòng xả trong hệ thống pin, phải kiểm tra chiều đấu dây và chọn thang đo lưỡng cực phù hợp.

Tín hiệu mà thiết bị nhận hỗ trợ

Cần kiểm tra ngõ vào của PLC, datalogger hoặc bộ hiển thị:

• Chọn 4-20mA khi cần truyền xa và chống nhiễu tốt.
• Chọn 0-10V khi thiết bị nhận chỉ hỗ trợ ngõ vào điện áp.
• Chọn 0-20mA nếu hệ thống đang sử dụng dải dòng này.
• Chọn đầu ra đảo chiều khi logic điều khiển yêu cầu.

Nguồn cấp và phương án lắp đặt

K109LV sử dụng nguồn 19,2…30VDC. Khi lắp một vài module, có thể cấp nguồn trực tiếp qua terminal. Với hệ thống nhiều kênh, nên cân nhắc K-BUS để giảm dây trong tủ điện.

Ứng dụng của Seneca K109LV

Giám sát dòng DC trong hệ thống điện mặt trời

Trong hệ thống Solar PV, shunt có thể được sử dụng để đo dòng trên đường DC, bộ lưu trữ hoặc nhánh tải. K109LV chuyển đổi tín hiệu mV thành 4-20mA hoặc 0-10V để đưa về bộ giám sát.

Tín hiệu sau chuyển đổi có thể được đưa về bộ ghi dữ liệu Datalogger để lưu trữ, cảnh báo và theo dõi dòng điện DC theo thời gian.

Theo dõi dòng nạp và xả Battery Bank

K109LV phù hợp với hệ thống pin công nghiệp, trạm viễn thông và bộ lưu trữ năng lượng. Tín hiệu từ shunt giúp hệ thống theo dõi dòng nạp, dòng xả và phát hiện trạng thái bất thường.

Hệ thống lưu trữ năng lượng BESS

Trong BESS, thiết bị có thể làm khâu giao tiếp giữa điện trở shunt và PLC hoặc datalogger, phục vụ ghi dữ liệu vận hành, cảnh báo quá dòng và theo dõi hiệu suất.

Giám sát UPS và bộ sạc DC

K109LV được sử dụng để đo dòng đầu ra bộ sạc, dòng tải DC hoặc dòng nạp ắc quy. Tín hiệu analog sau chuyển đổi có thể đưa về bộ hiển thị hoặc hệ thống quản lý nguồn.

Tủ nguồn DC và trạm viễn thông

Các tủ nguồn 24VDC, 48VDC hoặc 110VDC thường cần theo dõi dòng tải liên tục. K109LV giúp chuẩn hóa tín hiệu shunt để truyền về hệ thống giám sát tập trung.

Nhà máy và hệ thống tự động hóa

Thiết bị còn phù hợp với:

• Máy mạ điện.
• Hệ thống điện phân.
• Bộ nguồn công suất DC.
• Thiết bị kiểm tra pin.
• Dây chuyền sản xuất.
• Phòng thử nghiệm điện.
• Hệ thống năng lượng tái tạo.

Lợi ích khi sử dụng Seneca K109LV

• Chuyển đổi trực tiếp tín hiệu shunt mV sang 4-20mA hoặc 0-10V.
• Hỗ trợ nhiều thang đầu vào từ ±25 đến ±2000mV.
• Độ chính xác 0,1%, phù hợp cho đo lường công nghiệp.
• Cách ly 3 chiều giúp hạn chế nhiễu và vòng lặp mass.
• Bảo vệ ngõ vào PLC khỏi mạch đo công suất.
• Truyền tín hiệu đi xa tốt hơn so với tín hiệu mV.
• Hỗ trợ cả tín hiệu đầu ra thuận và đảo chiều.
• Module rộng 6,2mm, tiết kiệm diện tích tủ điện.
• Có thể cấp nguồn tập trung bằng K-BUS.
• Tương thích với PLC, DCS, datalogger và bộ hiển thị analog.

Lưu ý khi lắp đặt K109LV với điện trở shunt

Để hệ thống đo ổn định và chính xác, cần lưu ý:

• Chọn đúng thang mV theo thông số của shunt.
• Kiểm tra cực tính hai dây tín hiệu trước khi cấp nguồn.
• Không lấy tín hiệu từ đầu cáp công suất nếu shunt có riêng cọc đo áp.
• Nên sử dụng dây tín hiệu xoắn đôi có chống nhiễu.
• Đi dây mV tách khỏi cáp động lực, biến tần và contactor.
• Chọn đúng loại đầu vào mA hoặc V trên PLC.
• Cài đặt tỷ lệ tương ứng giữa dòng điện thực tế và tín hiệu analog.
• Kiểm tra giá trị tại 0%, 50% và 100% dải đo trước khi vận hành.

Vì sao nên chọn Seneca K109LV?

K109LV là giải pháp chuyên dụng hơn so với bộ chuyển đổi analog thông thường khi cần đo dòng DC bằng shunt. Thiết bị hỗ trợ nhiều thang mV, cách ly 3 chiều và cung cấp đầu ra analog tiêu chuẩn trong một module mỏng chỉ 6,2mm.

Sản phẩm phù hợp với các hệ thống cần:

• Đo dòng DC hiện có bằng điện trở shunt.
• Đưa tín hiệu shunt về PLC hoặc datalogger.
• Truyền giá trị đo đi xa.
• Cách ly mạch công suất với mạch điều khiển.
• Lắp nhiều kênh đo trong không gian tủ điện hạn chế.

Tư vấn chọn bộ chuyển đổi Seneca K109LV

Để chọn đúng thang đo và cấu hình đầu ra, khách hàng cần cung cấp:

• Thông số shunt, ví dụ 500A/75mV.
• Dòng điện DC lớn nhất cần đo.
• Dòng điện chạy một chiều hay hai chiều.
• Khoảng cách truyền tín hiệu.
• Tín hiệu đầu vào của PLC, bộ hiển thị hoặc datalogger.
• Nguồn cấp hiện có trong tủ điện.
• Số lượng kênh cần đo.

Huphaco sẽ hỗ trợ kiểm tra khả năng tương thích, lựa chọn thang đầu vào, tín hiệu đầu ra và phương án đấu nối phù hợp với hệ thống.

Tìm hiểu thêm các dòng bộ chuyển đổi tín hiệu loadcell, biến trở và mV.

Câu hỏi thường gặp về Seneca K109LV

Seneca K109LV có chuyển tín hiệu 75mV sang 4-20mA được không?

Có. K109LV hỗ trợ thang đầu vào 75mV và có thể chuyển đổi thành 4-20mA. Đây là cấu hình thường dùng với các shunt như 100A/75mV, 500A/75mV hoặc 1000A/75mV.

K109LV có đo trực tiếp dòng điện DC không?

Không. K109LV không mắc trực tiếp vào đường dòng điện lớn. Thiết bị nhận điện áp mV phát sinh trên điện trở shunt và quy đổi điện áp này thành tín hiệu analog tiêu chuẩn.

K109LV có dùng để đo dòng nạp và xả pin không?

Có thể, nếu thang đầu vào và cách cấu hình phù hợp với tín hiệu mV dương, âm của shunt. Cần xác định rõ chiều dòng và yêu cầu hiển thị trước khi lựa chọn cấu hình.

K109LV có đầu ra 0-10V không?

Có. Thiết bị hỗ trợ 0-10V và cả đầu ra đảo chiều 10-0V, bên cạnh các dải 0-5V, 1-5V, 0-20mA và 4-20mA.

Có thể cấp nguồn chung cho nhiều K109LV không?

Có. Các module có thể được cấp nguồn qua đầu nối K-BUS của Seneca, giúp giảm dây nguồn khi lắp nhiều thiết bị K-Line trên cùng DIN Rail.

Mua bộ chuyển đổi tín hiệu Seneca K109LV chính hãng ở đâu?

Chuyendoitinhieu.vn cung cấp Seneca K109LV chính hãng, phù hợp chuyển đổi tín hiệu điện áp mV từ điện trở shunt sang 4-20mA hoặc 0-10V trong các hệ thống đo dòng DC.

Để lựa chọn và cấu hình chính xác, bạn chỉ cần cung cấp:

• Thông số điện trở shunt, ví dụ 500A/75mV.
• Dòng điện DC lớn nhất cần đo.
• Dòng điện chạy một chiều hay hai chiều.
• Tín hiệu đầu vào của PLC, Datalogger hoặc bộ hiển thị.
• Nguồn cấp hiện có trong tủ điện.
• Số lượng kênh cần đo.

Đội ngũ kỹ sư của Chuyendoitinhieu.vn sẽ hỗ trợ kiểm tra khả năng tương thích, lựa chọn thang đo, cấu hình tín hiệu đầu ra và tư vấn phương án đấu nối phù hợp với hệ thống thực tế.
