Seneca K109S – Bộ chuyển đổi và cách ly tín hiệu Analog 4-20mA, 0-10V

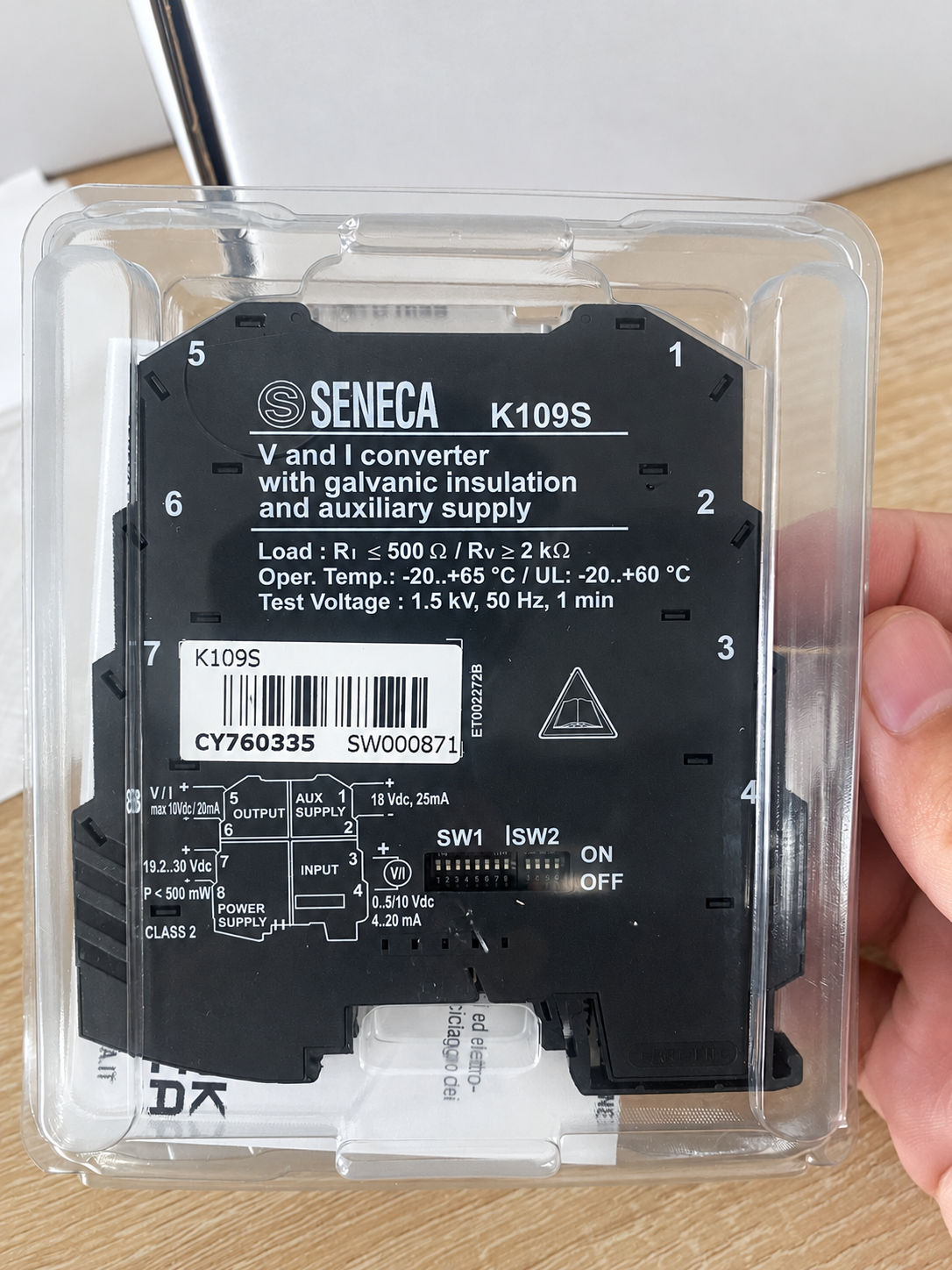

Seneca K109S là bộ chuyển đổi và cách ly tín hiệu analog dạng mỏng, chuyên dùng để chuyển đổi tín hiệu dòng điện và điện áp trong hệ thống tự động hóa. Thiết bị có thể chuyển đổi 4-20mA sang 0-10V, 0-10V sang 4-20mA, 0-5V sang 4-20mA hoặc thực hiện nhiều phép chuyển đổi analog khác.

Ngoài chức năng chuyển đổi tín hiệu, Seneca K109S còn tạo cách ly điện giữa nguồn cấp, tín hiệu đầu vào và tín hiệu đầu ra. Nhờ đó, thiết bị giúp hạn chế nhiễu, chênh lệch điện thế mass và rủi ro làm hư hỏng ngõ vào analog của PLC, bộ điều khiển hoặc hệ thống thu thập dữ liệu.

K109S được cài đặt trực tiếp bằng DIP Switch, không cần phần mềm. Thiết kế chỉ rộng 6,2 mm giúp tiết kiệm đáng kể không gian trong tủ điện.

Seneca K109S dùng để làm gì?

Seneca K109S được sử dụng khi tín hiệu từ cảm biến không tương thích với ngõ vào của PLC, màn hình hoặc bộ điều khiển.

Ví dụ, cảm biến áp suất đang phát tín hiệu 4-20mA nhưng PLC chỉ nhận 0-10V. Khi đó, K109S nhận tín hiệu 4-20mA từ cảm biến và chuyển đổi thành 0-10V để PLC có thể đọc được.

Một số phép chuyển đổi phổ biến gồm:

• Chuyển đổi 4-20mA sang 0-10V.
• Chuyển đổi 0-10V sang 4-20mA.
• Chuyển đổi 0-5V sang 4-20mA.
• Chuyển đổi 4-20mA sang 0-5V.
• Chuyển đổi 0-20mA sang 0-10V.
• Chuyển đổi tín hiệu dòng sang tín hiệu dòng.
• Chuyển đổi tín hiệu điện áp sang điện áp.
• Đảo chiều tín hiệu analog theo yêu cầu điều khiển.

Thiết bị còn có thể cấp nguồn phụ cho transmitter và cảm biến 2 dây, giúp giảm số lượng bộ nguồn phải lắp trong tủ điện.

Ưu điểm nổi bật của Seneca K109S

Chuyển đổi linh hoạt tín hiệu dòng và điện áp

K109S hỗ trợ các dải tín hiệu analog phổ biến trong công nghiệp như 0-20mA, 4-20mA, 0-5V, 1-5V, 0-10V và 2-10V.

Nhờ khả năng lựa chọn đầu vào và đầu ra độc lập, một model K109S có thể đáp ứng nhiều yêu cầu chuyển đổi khác nhau.

Cách ly tín hiệu bảo vệ PLC

K109S có khả năng cách ly giữa các mạch nguồn, đầu vào và đầu ra với điện áp thử cách ly đến 1,5kVac.

Lớp cách ly này giúp:

• Hạn chế nhiễu truyền từ cảm biến về PLC.
• Giảm ảnh hưởng của chênh lệch điện thế mass.
• Ngăn dòng điện không mong muốn chạy giữa hai hệ thống.
• Hạn chế rủi ro hỏng card analog của PLC.
• Giúp tín hiệu ổn định hơn khi truyền trong môi trường công nghiệp.

Cần lưu ý rằng bộ cách ly giúp bảo vệ ngõ vào PLC trước nhiễu và các sự cố điện liên quan đến đường tín hiệu, nhưng không thay thế thiết bị chống sét lan truyền chuyên dụng.

Cấp nguồn cho cảm biến 2 dây

Seneca K109S có nguồn phụ khoảng 17-20VDC để cấp cho transmitter hoặc cảm biến 2 dây. Tính năng này phù hợp với cảm biến áp suất, cảm biến mức và các transmitter phát tín hiệu 4-20mA.

Trước khi đấu nối, cần kiểm tra điện áp hoạt động tối thiểu và điện trở tải yêu cầu của cảm biến.

Cài đặt nhanh bằng DIP Switch

Tất cả các dải tín hiệu chính được lựa chọn bằng hai cụm DIP Switch SW1 và SW2:

• SW1: Cài đặt tín hiệu đầu vào và các chức năng xử lý.
• SW2: Cài đặt tín hiệu đầu ra và giới hạn tín hiệu.

Không cần sử dụng cáp lập trình hoặc phần mềm cấu hình.

Thiết kế siêu mỏng 6,2 mm

Với chiều rộng chỉ 6,2 mm, K109S phù hợp với các tủ điện có mật độ thiết bị cao. Nguồn có thể được đấu trực tiếp vào terminal hoặc phân phối cho nhiều module thông qua K-BUS.

Thông số kỹ thuật Seneca K109S

Thông số được đối chiếu theo trang sản phẩm và tài liệu kỹ thuật của SENECA K109S. Khi cài đặt, nên ưu tiên bảng DIP in trên thân thiết bị hoặc manual đi kèm đúng phiên bản sản phẩm.

Lưu ý kỹ thuật: Trở kháng đầu vào dòng của K109S là khoảng 35Ω, không phải 35kΩ.

Nguyên lý hoạt động của Seneca K109S

Quá trình xử lý tín hiệu của K109S có thể hiểu theo bốn bước:

1. K109S nhận tín hiệu dòng điện hoặc điện áp từ cảm biến, transmitter hay thiết bị điều khiển.
2. Tín hiệu đầu vào được số hóa và xử lý theo dải đo đã cài đặt.
3. Mạch cách ly tách biệt tín hiệu đầu vào với tín hiệu đầu ra và nguồn cấp.
4. K109S chuyển tín hiệu thành dải đầu ra phù hợp với PLC, bộ hiển thị hoặc bộ điều khiển.

Ví dụ:

• Đầu vào cảm biến: 4-20mA.
• Đầu ra K109S: 0-10V.
• Khi cảm biến phát 4mA, K109S xuất 0V.
• Khi cảm biến phát 12mA, K109S xuất khoảng 5V.
• Khi cảm biến phát 20mA, K109S xuất 10V.

Giá trị đầu ra thay đổi tuyến tính theo tín hiệu đầu vào trong toàn dải đo.

Hướng dẫn cài đặt Seneca K109S

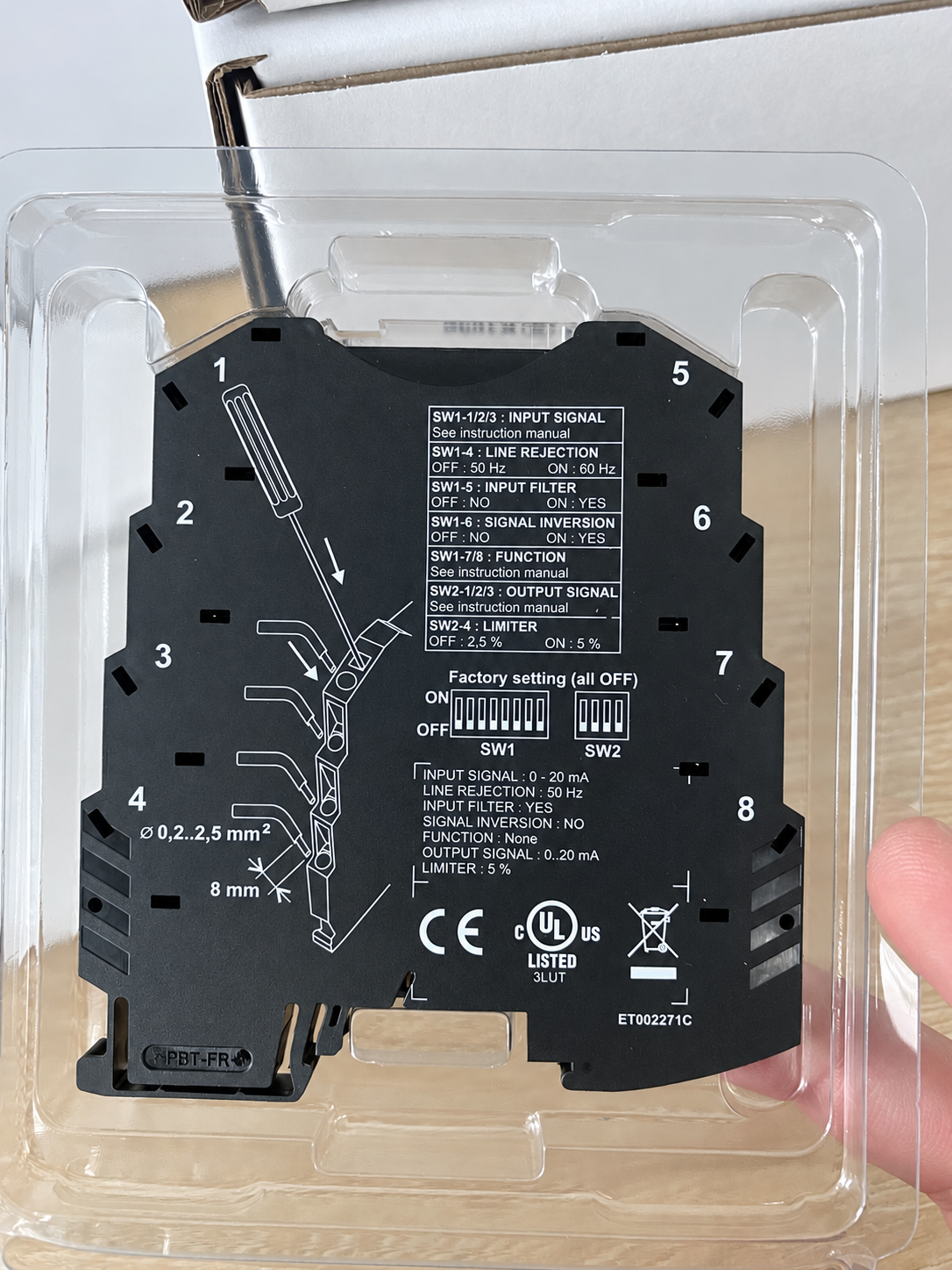

Seneca K109S được cấu hình bằng hai cụm công tắc DIP:

• SW1: Chọn tín hiệu đầu vào, lọc nhiễu, đảo chiều và chức năng xử lý.
• SW2: Chọn tín hiệu đầu ra và mức giới hạn ngoài dải.

Trước khi thay đổi DIP Switch, cần ngắt nguồn cấp của module và kiểm tra đúng vị trí ON/OFF được in trên thân thiết bị.

Cài đặt Seneca K109S chuyển 4-20mA sang 0-10V

Đây là cấu hình thường dùng khi cảm biến phát tín hiệu 4-20mA nhưng PLC hoặc bộ điều khiển chỉ nhận 0-10V.

Bước 1: Cài đặt đầu vào 4-20mA

Tại cụm SW1:

Bước 2: Cài đặt đầu ra 0-10V

Tại cụm SW2:

Sau khi cài đặt, kiểm tra lại các DIP Switch còn lại theo yêu cầu về lọc tín hiệu, đảo chiều và chức năng tuyến tính hóa.

Cài đặt Seneca K109S chuyển 0-10V sang 4-20mA

Cấu hình này được sử dụng khi thiết bị phát tín hiệu 0-10V nhưng PLC, bộ hiển thị hoặc hệ thống điều khiển nhận 4-20mA.

Bước 1: Chọn đầu vào 0-10V

Tại cụm SW1:

Bước 2: Chọn đầu ra 4-20mA

Tại cụm SW2:

Sau khi hoàn tất, cần cấp tín hiệu thử tại đầu vào và đo đầu ra bằng đồng hồ đo hoặc thiết bị phát/đo tín hiệu analog.

Những lưu ý khi cài đặt DIP Switch

Không nên chỉ cài ba công tắc chọn dải tín hiệu rồi bỏ qua toàn bộ phần còn lại. Những DIP Switch khác có thể liên quan đến:

• Bộ lọc tín hiệu đầu vào.
• Lựa chọn tần số nhiễu 50Hz hoặc 60Hz.
• Đảo chiều tín hiệu.
• Hàm khai căn.
• Tuyến tính hóa bồn hình trụ nằm ngang.
• Giới hạn tín hiệu khi đầu vào vượt dải.

Tại Việt Nam, nguồn điện thường có tần số 50Hz. Nếu tín hiệu dao động hoặc bị nhiễu, có thể sử dụng bộ lọc đầu vào; tuy nhiên việc bật lọc sẽ làm thời gian đáp ứng chậm hơn một chút.

Nếu thiết bị báo lỗi sau khi cài đặt, hãy kiểm tra:

• DIP Switch có nằm trong tổ hợp được phép hay không.
• Loại đầu vào đã chọn đúng dòng điện hay điện áp chưa.
• Đầu vào và đầu ra có bị đấu ngược cực không.
• Nguồn cấp có nằm trong khoảng 19,2-30VDC không.
• Tải đầu ra có vượt giới hạn của K109S không.

Cách đấu dây Seneca K109S

K109S sử dụng terminal dạng lò xo. Trước khi đấu dây cần ngắt nguồn, xác định rõ từng chân theo sơ đồ in bên hông thiết bị và manual đi kèm.

Không nên đấu dây chỉ dựa theo màu dây của cảm biến vì quy ước màu có thể khác nhau giữa các hãng.

Nguồn cấp cho K109S

Nguồn cấp sử dụng:

• Điện áp: 19,2-30VDC.
• Nguồn thông dụng: 24VDC.
• Có thể cấp trực tiếp tại terminal hoặc qua K-BUS.

Khi lắp nhiều module K-Line liên tiếp, K-BUS giúp phân phối nguồn chung và giảm số lượng dây trong tủ điện.

Đấu tín hiệu đầu ra về PLC

Trước tiên phải xác định card analog của PLC nhận tín hiệu dòng hay điện áp:

• PLC nhận 0-10V: đấu vào cổng voltage input và chân common tương ứng.
• PLC nhận 4-20mA: đấu vào cổng current input và chân common tương ứng.
• Kiểm tra đầu vào PLC là active hay passive trước khi đấu tín hiệu dòng.
• Không nối chung mass tùy tiện nếu muốn duy trì khả năng cách ly.

Nên sử dụng dây tín hiệu có lớp chống nhiễu, đặc biệt khi dây đi gần biến tần, động cơ, contactor hoặc cáp động lực.

Kết nối Seneca K109S với cảm biến siêu âm

Cảm biến siêu âm công nghiệp có thể sử dụng tín hiệu 4-20mA và được thiết kế theo dạng 2 dây, 3 dây hoặc 4 dây. Vì vậy, cần kiểm tra sơ đồ của cảm biến trước khi đấu nối.

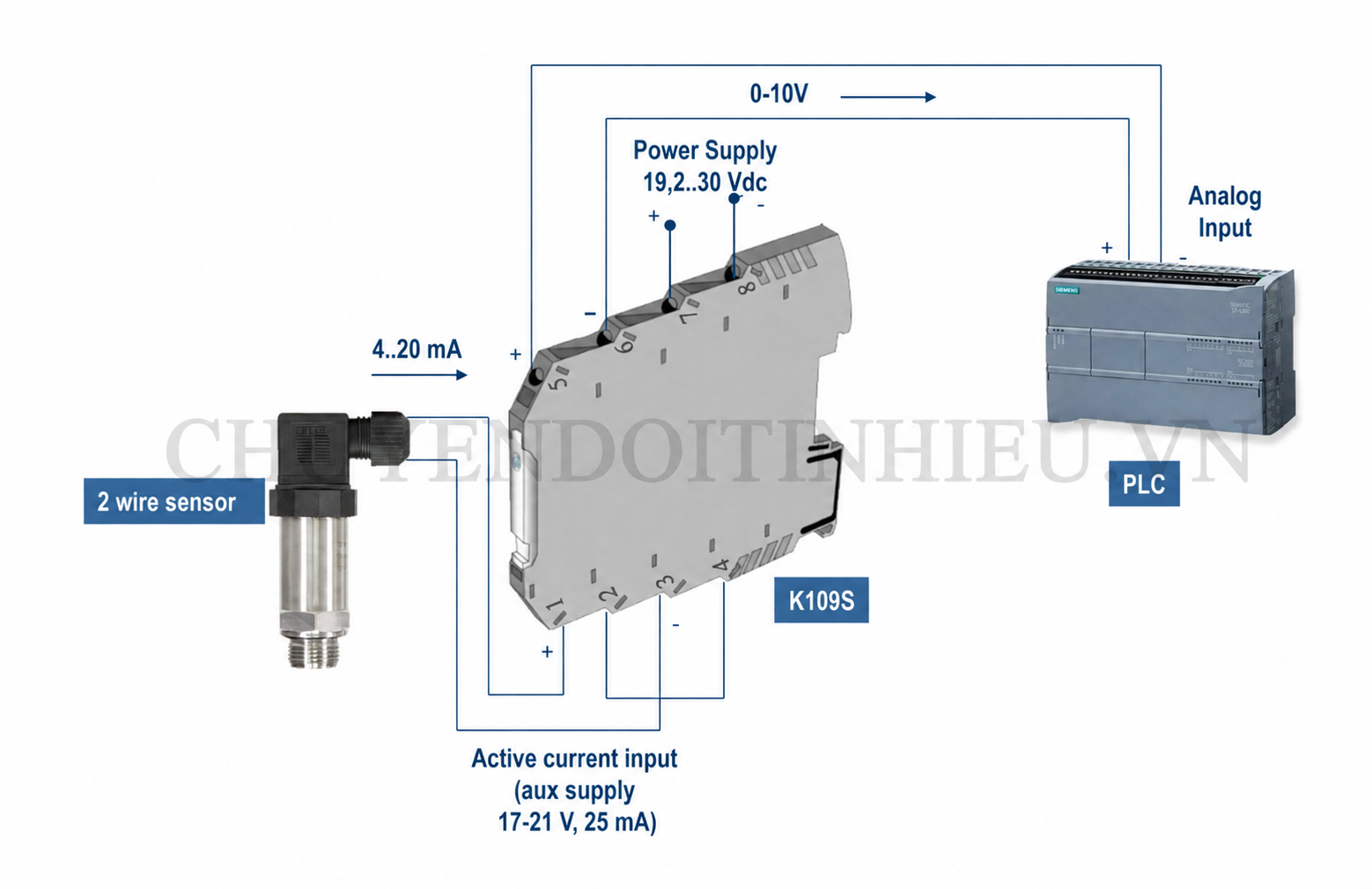

Trường hợp cảm biến siêu âm 2 dây

K109S có thể sử dụng nguồn phụ để cấp cho cảm biến 2 dây. Dòng tín hiệu 4-20mA chạy chung trên vòng nguồn của cảm biến, sau đó được K109S cách ly và chuyển thành tín hiệu đầu ra yêu cầu.

Sơ đồ chức năng:

Cảm biến siêu âm 2 dây → đầu vào 4-20mA K109S → đầu ra 0-10V hoặc 4-20mA → PLC

Trường hợp cảm biến siêu âm có nguồn riêng

Nếu cảm biến sử dụng nguồn cấp riêng, đầu ra analog của cảm biến được đưa vào ngõ vào tương ứng của K109S. Không nên tự ý nối chung cực âm nguồn cảm biến, nguồn K109S và mass PLC/Bộ điều khiển khi chưa kiểm tra cấu trúc đầu vào.

Kết nối Seneca K109S với cảm biến áp suất

Phần lớn cảm biến áp suất công nghiệp sử dụng tín hiệu 4-20mA. Nếu PLC chỉ có đầu vào 0-10V, có hai phương án chính:

• Lắp thêm module analog dòng điện cho PLC.
• Sử dụng Seneca K109S chuyển 4-20mA sang 0-10V.

Trong nhiều hệ thống chỉ cần chuyển đổi một hoặc vài tín hiệu, sử dụng K109S thường thuận tiện hơn vì:

• Không phải thay đổi cấu hình phần cứng của PLC.
• Tiết kiệm không gian trong tủ điện.
• Có thêm chức năng cách ly chống nhiễu.
• Có thể thay đổi dải tín hiệu bằng DIP Switch.
• Phù hợp với nhiều hãng PLC khác nhau.

Sơ đồ chức năng:

Cảm biến áp suất 4-20mA → Seneca K109S → PLC 0-10V

Khi cảm biến đo từ 0 đến 10 bar:

PLC sẽ tiếp tục scale tín hiệu 0-10V thành giá trị áp suất 0-10 bar.

Các ứng dụng phổ biến của Seneca K109S

Seneca K109S có thể được sử dụng trong nhiều hệ thống đo lường và điều khiển:

• Chuyển đổi tín hiệu cảm biến áp suất.
• Kết nối cảm biến siêu âm với PLC.
• Chuyển đổi tín hiệu cảm biến radar đo mức.
• Cách ly tín hiệu lưu lượng 4-20mA.
• Chuyển tín hiệu 0-10V của thiết bị cũ sang 4-20mA.
• Cách ly tín hiệu giữa hai tủ điện.
• Hạn chế vòng lặp mass trên đường analog.
• Bảo vệ card analog của PLC và datalogger.
• Chuẩn hóa tín hiệu trước khi đưa về màn hình hiển thị.
• Lắp trong hệ thống xử lý nước, quan trắc, HVAC và máy công nghiệp.

Khi nào nên sử dụng Seneca K109S?

K109S phù hợp khi:

• Cần chuyển đổi giữa tín hiệu dòng điện và điện áp.
• Cảm biến và PLC sử dụng hai chuẩn tín hiệu khác nhau.
• Tín hiệu analog bị nhiễu do đi dây xa.
• Xuất hiện chênh lệch điện thế mass giữa hai hệ thống.
• Muốn cách ly bảo vệ ngõ vào analog của PLC.
• Cần cấp nguồn cho transmitter 2 dây.
• Tủ điện có không gian lắp đặt hạn chế.
• Cần một thiết bị cài đặt nhanh, không phải sử dụng phần mềm.

Nếu chỉ cần cách ly tín hiệu 4-20mA mà không cần cấp nguồn riêng hoặc chuyển đổi nhiều dải, có thể cân nhắc một model chuyên dụng hơn. Việc chọn đúng thiết bị sẽ giúp giảm chi phí và đơn giản hóa quá trình đấu dây.

Hướng dẫn kiểm tra sau khi cài đặt

Sau khi hoàn thành đấu dây và cài DIP Switch, nên kiểm tra hệ thống theo các bước sau:

1. Kiểm tra đúng cực nguồn 24VDC của K109S.
2. Kiểm tra đầu vào đang được cài là mA hay V.
3. Kiểm tra đầu ra phù hợp với card analog của PLC.
4. Cấp giá trị thấp nhất của dải đầu vào.
5. Đo giá trị đầu ra tương ứng.
6. Cấp giá trị giữa dải và toàn dải.
7. Kiểm tra kết quả tại PLC hoặc màn hình.
8. Theo dõi đèn LED báo trạng thái của K109S.

Ví dụ với cấu hình 4-20mA sang 0-10V:

• Phát 4mA: đầu ra gần 0V.
• Phát 12mA: đầu ra gần 5V.
• Phát 20mA: đầu ra gần 10V.

Nếu kết quả bị đảo ngược, cần kiểm tra chức năng inversion và dải đầu ra đã cài đặt.

Lưu ý khi chọn mua Seneca K109S

Để chọn đúng bộ chuyển đổi, cần xác định trước:

• Tín hiệu đầu vào là 4-20mA, 0-20mA, 0-5V hay 0-10V.
• Tín hiệu đầu ra mà PLC hoặc bộ điều khiển cần nhận.
• Cảm biến là loại 2 dây, 3 dây hay 4 dây.
• Cảm biến cần được K109S cấp nguồn hay có nguồn riêng.
• Card analog của PLC là active hay passive.
• Có cần cách ly chống nhiễu và chống vòng lặp mass không.
• Số lượng tín hiệu cần chuyển đổi.
• Chiều dài đường dây tín hiệu.
• Điều kiện nhiệt độ và môi trường trong tủ điện.

Những thông tin này giúp kiểm tra K109S có phù hợp hay cần sử dụng một model Seneca khác.

Câu hỏi thường gặp về Seneca K109S

Seneca K109S có chuyển 4-20mA sang 0-10V được không?

Có. K109S nhận tín hiệu đầu vào 4-20mA và chuyển thành đầu ra 0-10V. Dải đầu vào được cài tại SW1 và dải đầu ra được cài tại SW2.

K109S có chuyển 0-10V sang 4-20mA được không?

Có. Đây là một trong những phép chuyển đổi phổ biến của K109S, phù hợp khi thiết bị phát 0-10V nhưng PLC hoặc bộ điều khiển nhận 4-20mA.

Seneca K109S có cách ly tín hiệu không?

Có. Thiết bị tạo cách ly giữa các mạch nguồn, đầu vào và đầu ra với điện áp thử cách ly đến 1,5kVac, giúp hạn chế nhiễu và chênh lệch điện thế mass.

K109S có cấp nguồn cho cảm biến 2 dây không?

Có. K109S tích hợp nguồn phụ khoảng 17-20VDC để cấp cho cảm biến hoặc transmitter 2 dây. Cần kiểm tra điện áp hoạt động tối thiểu của cảm biến trước khi sử dụng.

K109S có cần phần mềm cài đặt không?

Không. Các dải tín hiệu và chức năng chính được cài trực tiếp bằng DIP Switch trên thân thiết bị.

K109S sử dụng nguồn bao nhiêu?

Thiết bị sử dụng nguồn 19,2-30VDC; nguồn 24VDC thường được sử dụng trong tủ điện công nghiệp.

K109S có bảo vệ được PLC không?

K109S giúp cách ly đường tín hiệu, hạn chế nhiễu và giảm rủi ro từ chênh lệch điện thế mass truyền vào card analog PLC. Tuy nhiên, thiết bị không thay thế bộ chống sét lan truyền trong các ứng dụng có nguy cơ xung sét.

Vì sao đèn đỏ trên K109S sáng hoặc nhấp nháy?

Đèn đỏ có thể cảnh báo tín hiệu đầu vào hoặc đầu ra vượt dải, tổ hợp DIP Switch không hợp lệ, nguồn cấp không đủ hoặc lỗi bên trong. Cần kiểm tra lại cấu hình, đấu dây và mức tín hiệu thực tế.

Mua Seneca K109S chính hãng ở đâu?

Chuyendoitinhieu.vn cung cấp Seneca K109S dùng để chuyển đổi và cách ly tín hiệu dòng điện, điện áp trong hệ thống tự động hóa.

Để lựa chọn và cài đặt đúng cấu hình, quý khách vui lòng cung cấp:

• Tín hiệu đầu vào cần chuyển đổi.
• Tín hiệu đầu ra yêu cầu.
• Loại cảm biến đang sử dụng.
• Nguồn cấp của cảm biến.
• Thiết bị nhận tín hiệu: PLC, bộ hiển thị, datalogger hoặc bộ điều khiển.
• Số lượng kênh cần chuyển đổi.
• Hình ảnh sơ đồ đấu dây hoặc thông số card analog nếu có.

Đội ngũ kỹ thuật Chuyendoitinhieu.vn sẽ hỗ trợ kiểm tra model, hướng dẫn cài DIP Switch và tư vấn phương án đấu nối phù hợp trước khi đặt hàng.
