Cách chọn và đấu nối bộ chuyển đổi tín hiệu 4-20mA sang 0-5V cho PLC

Khi cảm biến hoặc thiết bị đo phát tín hiệu 4-20mA nhưng ngõ vào của PLC, bộ ghi dữ liệu hoặc mạch ADC chỉ nhận 0-5V, cần một bộ chuyển đổi tín hiệu 4-20mA sang 0-5V để hai thiết bị làm việc đúng dải. Việc chọn sai kiểu ngõ vào, đấu nhầm vòng dòng active/passive hoặc chỉ mắc điện trở theo kinh nghiệm có thể làm giá trị bị lệch, đứng ở một mức hoặc không đọc được.

Bài viết này tập trung vào ba việc thực tế: xác định khi nào phải chuyển đổi tín hiệu 4-20mA sang 0-5V, cách đấu nối theo từng khối chức năng và cách kiểm tra tuyến tính 4mA – 12mA – 20mA trước khi đưa hệ thống vào vận hành.

Khi nào cần chuyển đổi tín hiệu 4-20mA sang 0-5V?

Tình huống phổ biến nhất là thiết bị đo ở hiện trường dùng 4-20mA để truyền tín hiệu ổn định, trong khi bo điều khiển, card thu thập dữ liệu hoặc ngõ vào analog của bộ điều khiển chỉ nhận điện áp 0-5V. Hai chuẩn này đều là tín hiệu analog nhưng không thể nối trực tiếp vì một bên biểu diễn đại lượng bằng dòng điện, bên còn lại đọc theo điện áp.

Giải pháp phù hợp là sử dụng bộ chuyển đổi ở giữa để thực hiện chuyển đổi tín hiệu 4-20mA sang 0-5V: thiết bị nhận tín hiệu 4-20mA từ cảm biến, xử lý và xuất ra 0-5V theo cùng tỷ lệ. Người dùng có thể tham khảo nhóm bộ chuyển đổi tín hiệu analog 4-20mA và 0-10V để đối chiếu các thiết bị đang có trên website.

Vì sao không nên chỉ mắc một điện trở để lấy 0-5V?

Một điện trở 250Ω mắc trong vòng dòng sẽ tạo ra 1V tại 4mA và 5V tại 20mA. Đây chỉ là phương pháp chuyển đổi tín hiệu 4-20mA thành dải điện áp 1-5V, không phải chuyển đổi tín hiệu 4-20mA sang 0-5V đúng nghĩa. Muốn đưa 4mA về đúng 0V cần thêm bước trừ điểm offset và khuếch đại lại dải đo. Ngoài ra, điện trở đơn lẻ không giải quyết được yêu cầu cách ly, tương thích active/passive hoặc hiệu chỉnh đảo chiều.

Tiêu chí chọn thiết bị chuyển đổi tín hiệu 4-20mA sang 0-5V

Không nên chọn thiết bị chỉ dựa vào tên gọi. Trước khi đặt hàng hoặc đấu nối, cần đối chiếu tối thiểu các thông tin sau:

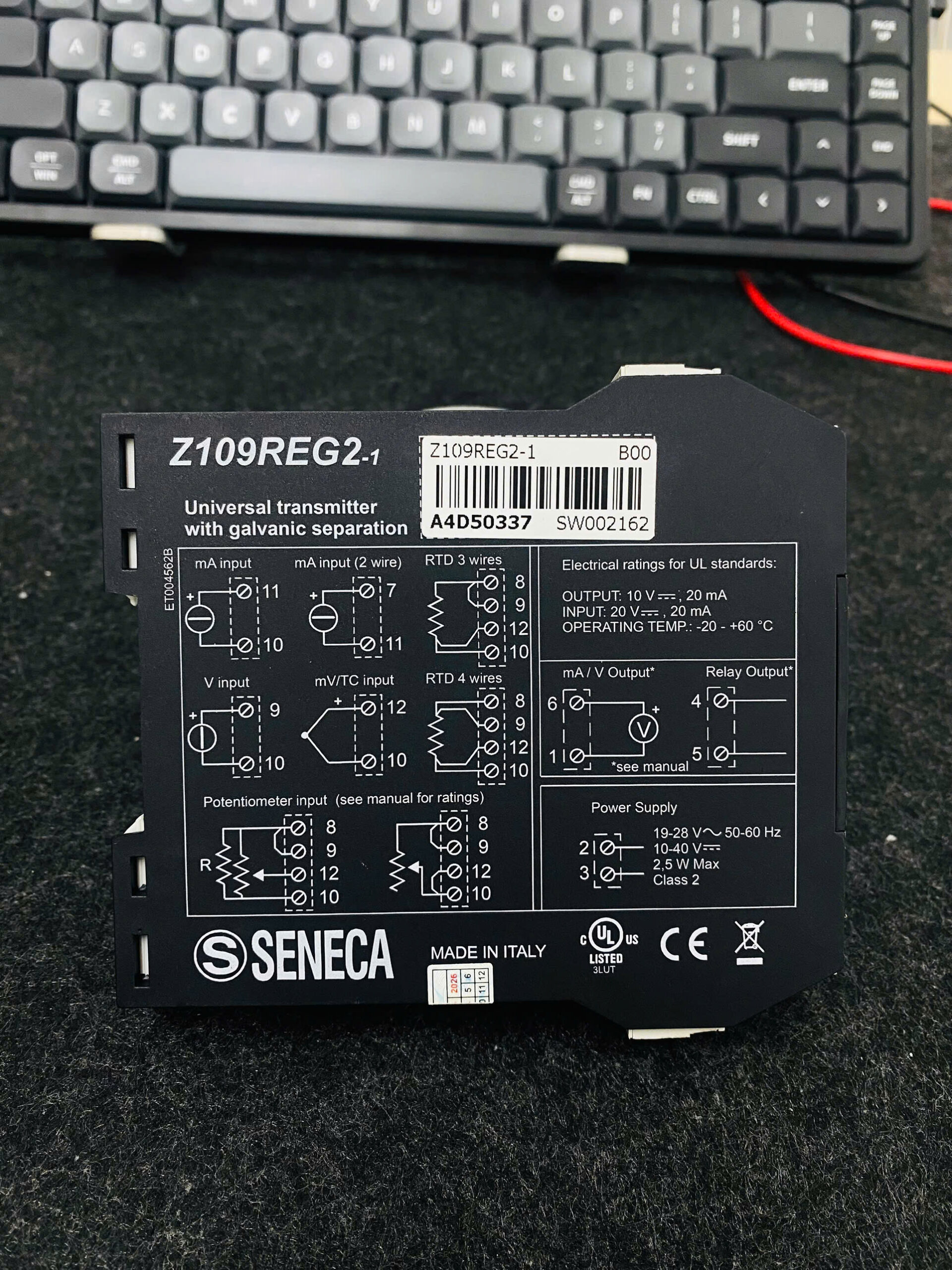

Một model phù hợp với bài toán này trên website là bộ chuyển đổi tín hiệu đa năng Z109REG2-1. Thông tin công khai của sản phẩm cho biết thiết bị nhận tín hiệu dòng trong dải bipolar 20mA, có ngõ ra điện áp 0/1-5V hoặc 0/2-10V, nguồn cấp 10-40Vdc hoặc 19-28Vac, cấu hình bằng DIP switch và phần mềm Easy Setup, lắp trên thanh DIN.

Cách đấu nối bộ chuyển đổi 4-20mA sang 0-5V từng bước

Để chuyển đổi tín hiệu 4-20mA sang 0-5V chính xác, cần đấu nối đúng ba khối chính gồm nguồn phát 4-20mA, bộ chuyển đổi và thiết bị nhận tín hiệu 0-5V.

Bước 1: Xác định tín hiệu 4-20mA là active hay passive

Đây là bước quan trọng nhất trước khi cấp điện. Tín hiệu active đã có nguồn dòng từ thiết bị phát; tín hiệu passive cần nguồn ngoài để hình thành vòng dòng. Nếu ghép hai phía cùng cấp nguồn hoặc cả hai phía đều chờ nguồn, vòng dòng sẽ không hoạt động đúng.

Khi chưa chắc loại tín hiệu, hãy xem sơ đồ đấu dây của cảm biến, PLC và bộ chuyển đổi để xác định rõ phía nào cấp nguồn cho vòng dòng. Không nên suy luận chỉ dựa vào số lượng dây vì từng model có cách ký hiệu khác nhau.

Bước 2: Đấu vòng dòng vào ngõ input của bộ chuyển đổi

Ngắt nguồn tủ điện, sau đó xác định đúng cặp chân input dành cho dòng điện. Đấu cực dương và cực âm theo sơ đồ in trên thân thiết bị. Với cảm biến hai dây passive, nguồn DC thường nằm nối tiếp trong vòng gồm nguồn – cảm biến – ngõ vào bộ chuyển đổi – về nguồn. Với nguồn dòng active, đầu ra của thiết bị phát được đưa trực tiếp vào cặp input phù hợp theo tài liệu model.

Không sử dụng cặp chân dành cho điện áp, RTD hoặc thermocouple dù chúng nằm trên cùng bộ chuyển đổi đa năng. Đấu nhầm nhóm chân có thể làm tín hiệu không thay đổi hoặc gây lỗi cho thiết bị.

Bước 3: Đấu ngõ ra 0-5V vào PLC hoặc ADC

Đưa cực dương của output điện áp về chân AI+ hoặc V-IN của thiết bị nhận; cực âm đưa về AI-, COM hoặc GND analog theo đúng sơ đồ của PLC/ADC. Không nối output 0-5V vào ngõ vào dòng 4-20mA. Nếu thiết bị nhận có nhiều loại analog input, cần chọn đúng chế độ điện áp trong phần cứng hoặc phần mềm.

Đường dây 0-5V nên đi tách khỏi dây động lực và biến tần. Khi thiết bị có ngõ ra cách ly, việc nối mass phải tuân theo sơ đồ của nhà sản xuất, tránh nối thêm nhiều điểm mass gây vòng lặp đất.

Bước 4: Cấp nguồn và cấu hình đúng dải

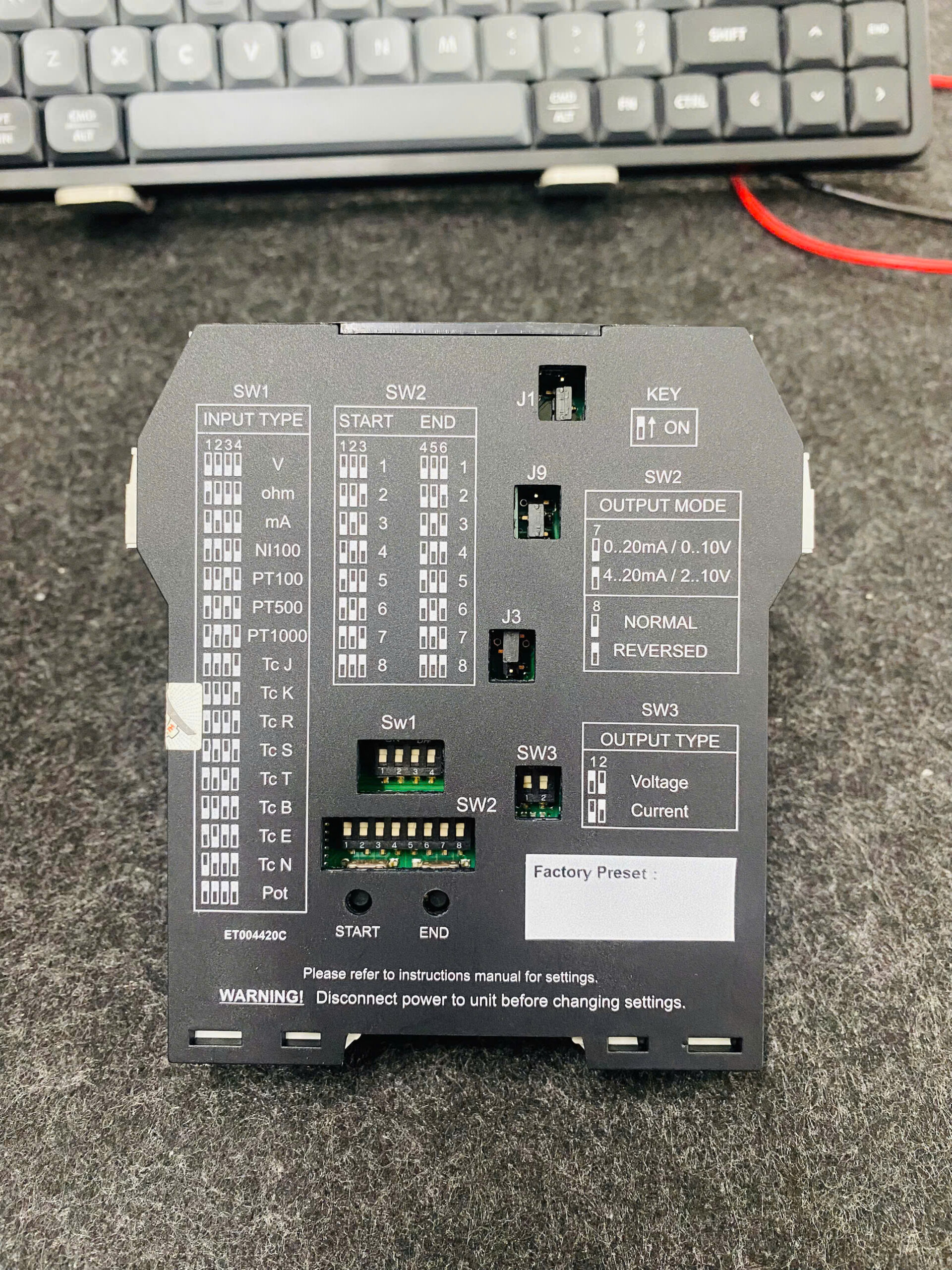

Chỉ cấp nguồn sau khi kiểm tra lại ba khối: input 4-20mA, output 0-5V và nguồn nuôi. Với Z109REG2-1, nguồn cấp công khai là 10-40Vdc hoặc 19-28Vac. Sau đó cấu hình input ở 4-20mA, output ở 0-5V và chọn chiều normal nếu cần 4mA tương ứng 0V, 20mA tương ứng 5V.

Các vị trí DIP switch phải được đọc theo bảng hướng dẫn của đúng model. Không sao chép cấu hình từ thiết bị khác dù hình dáng tương tự.

Cách kiểm tra 4mA, 12mA và 20mA sau khi đấu nối

Sau khi hệ thống có nguồn, nên kiểm tra ba điểm để xác nhận quá trình chuyển đổi tín hiệu 4-20mA sang 0-5V hoạt động đúng thay vì chỉ nhìn một giá trị giữa dải. Nếu có bộ phát dòng chuẩn, lần lượt mô phỏng 4mA, 12mA và 20mA để kiểm tra độ tuyến tính của tín hiệu đầu ra theo cấu hình. Nếu không có, có thể điều khiển đại lượng đo về các mức đã biết rồi đo dòng input và điện áp output bằng đồng hồ phù hợp. Các nội dung liên quan khác được tổng hợp tại chuyên mục hướng dẫn kỹ thuật trên website.

Khi chuyển đổi tín hiệu 4-20mA sang 0-5V theo phương pháp tuyến tính, quan hệ giữa dòng điện đầu vào và điện áp đầu ra lý tưởng được tính theo công thức: Vout = (Iin – 4) / 16 × 5, trong đó Iin tính bằng mA và Vout tính bằng V.

Nếu 4mA ra khoảng 1V và 20mA ra 5V, nhiều khả năng hệ thống đang tạo dải 1-5V hoặc đang dùng điện trở 250Ω chứ chưa thực hiện phép chuyển 4-20mA sang 0-5V. Nếu 4mA ra 5V và 20mA ra 0V, hãy kiểm tra chế độ reverse.

Các lỗi thường gặp và cách khoanh vùng

Output luôn bằng 0V

Nếu output không có điện áp, cần kiểm tra nguồn cấp của bộ chuyển đổi, cực tính input, kiểu active/passive và xem vòng dòng có thực sự chạy hay không. Đây là những nguyên nhân thường gặp khiến quá trình chuyển đổi tín hiệu 4-20mA sang 0-5V không tạo ra tín hiệu đầu ra như mong muốn. Đo dòng nối tiếp để xác nhận có giá trị trong dải 4-20mA trước khi nghi ngờ ngõ ra điện áp.

Output đứng ở 5V hoặc vượt dải

Có thể input đang vượt 20mA, cấu hình sai loại tín hiệu hoặc PLC đang đọc sai thang. Cần đo trực tiếp tại chân output, sau đó so sánh với giá trị phần mềm PLC để tách lỗi phần cứng và lỗi scale chương trình.

Giá trị đúng ở đầu dải nhưng sai ở giữa dải

Đây thường là dấu hiệu cấu hình không tuyến tính, sai dải input/output hoặc phép scale trong PLC chưa đúng. Hãy kiểm tra tối thiểu ba điểm 4mA – 12mA – 20mA; không chỉ hiệu chỉnh hai đầu mà bỏ qua điểm giữa.

Tín hiệu dao động khi biến tần hoạt động

Tách dây tín hiệu khỏi dây động lực, kiểm tra nối đất và lớp shield, đồng thời xem bộ chuyển đổi có được lắp đúng vị trí trong tủ điện hay không. Nếu hệ thống cần cách ly, phải chọn đúng model có chức năng phù hợp thay vì chỉ dùng mạch chia áp.

PLC hiển thị sai dù điện áp đo đúng

Khi đồng hồ đo tại output cho đúng 0-5V nhưng giá trị PLC sai, cần kiểm tra cấu hình kênh analog, độ phân giải raw value và công thức scale. Ví dụ, 2,5V phải tương ứng 50% đại lượng đo nếu phép chuyển là tuyến tính normal.

Checklist trước khi đưa hệ thống vào vận hành

1. Xác nhận cảm biến phát 4-20mA active hay passive.
2. Xác nhận thiết bị nhận cần đúng 0-5V, không phải 1-5V hoặc 0-10V.
3. Đối chiếu nguồn cấp, nhóm chân input, output và nguồn nuôi trên đúng model.
4. Cấu hình dải 4-20mA vào và 0-5V ra theo chế độ normal/reverse mong muốn.
5. Đo trực tiếp 4mA, 12mA, 20mA và so sánh với 0V, 2,5V, 5V.
6. Kiểm tra lại scale trong PLC/ADC và cách đi dây chống nhiễu.

Câu hỏi thường gặp về chuyển đổi tín hiệu 4-20mA sang 0-5V

Có thể dùng điện trở 250Ω để chuyển tín hiệu 4-20mA sang 0-5V không?

Không. Điện trở 250Ω tạo ra dải điện áp 1-5V từ tín hiệu 4-20mA. Nếu cần đúng dải 0-5V, cần sử dụng bộ chuyển đổi có chức năng trừ offset và scale lại tín hiệu.

Bộ chuyển đổi tín hiệu 4-20mA sang 0-5V có dùng được cho PLC không?

Có, nếu ngõ vào analog của PLC hỗ trợ tín hiệu điện áp 0-5V. Cần kiểm tra đúng loại AI, cách đấu dây và cấu hình scale của PLC trước khi vận hành.

Khi nào cần bộ chuyển đổi tín hiệu 4-20mA sang 0-5V có cách ly?

Nên sử dụng bộ chuyển đổi cách ly khi cần tách mass giữa thiết bị phát và thiết bị nhận, giảm ảnh hưởng của vòng lặp đất hoặc bảo vệ tín hiệu trong hệ thống có nhiều nguồn và thiết bị kết nối với nhau.
