Dinel HLM-25C | Cảm biến thủy tĩnh Ceramic đo mức đến 100 m

Dinel HLM-25C là cảm biến đo mức thủy tĩnh dạng thả chìm sử dụng phần tử đo Ceramic, được thiết kế cho phép đo mức nước liên tục trong bể, giếng khoan, hố thu, hồ chứa và nhiều vị trí không chịu áp suất. Điểm khác biệt đáng chú ý của Dinel HLM-25C so với nhiều đầu dò thủy tĩnh thông thường là mặt cảm biến Ceramic dạng mở, phù hợp hơn với nước sạch, nước hơi bẩn hoặc nước đục mà không có tạp chất rắn thô.

Người dùng có thể đặt Dinel HLM-25C với dải đo từ 1 đến 100 mH₂O theo chiều cao cột nước thực tế. Thiết bị hỗ trợ phiên bản tín hiệu 4–20mA 2 dây hoặc 0–10V 3 dây, cấp bảo vệ IP68 và được thiết kế để làm việc ngập liên tục trong nước.

Nếu đang lựa chọn cảm biến cho giếng, bể ngầm hoặc hồ chứa nhưng chưa chắc HLM-25C có phù hợp hay không, có thể xem thêm Landing cảm biến đo mức nước thủy tĩnh để so sánh HLM-25C với HLM-25S, HLM-25N và HLM-35 theo từng kiểu lắp.

Dinel HLM-25C là gì?

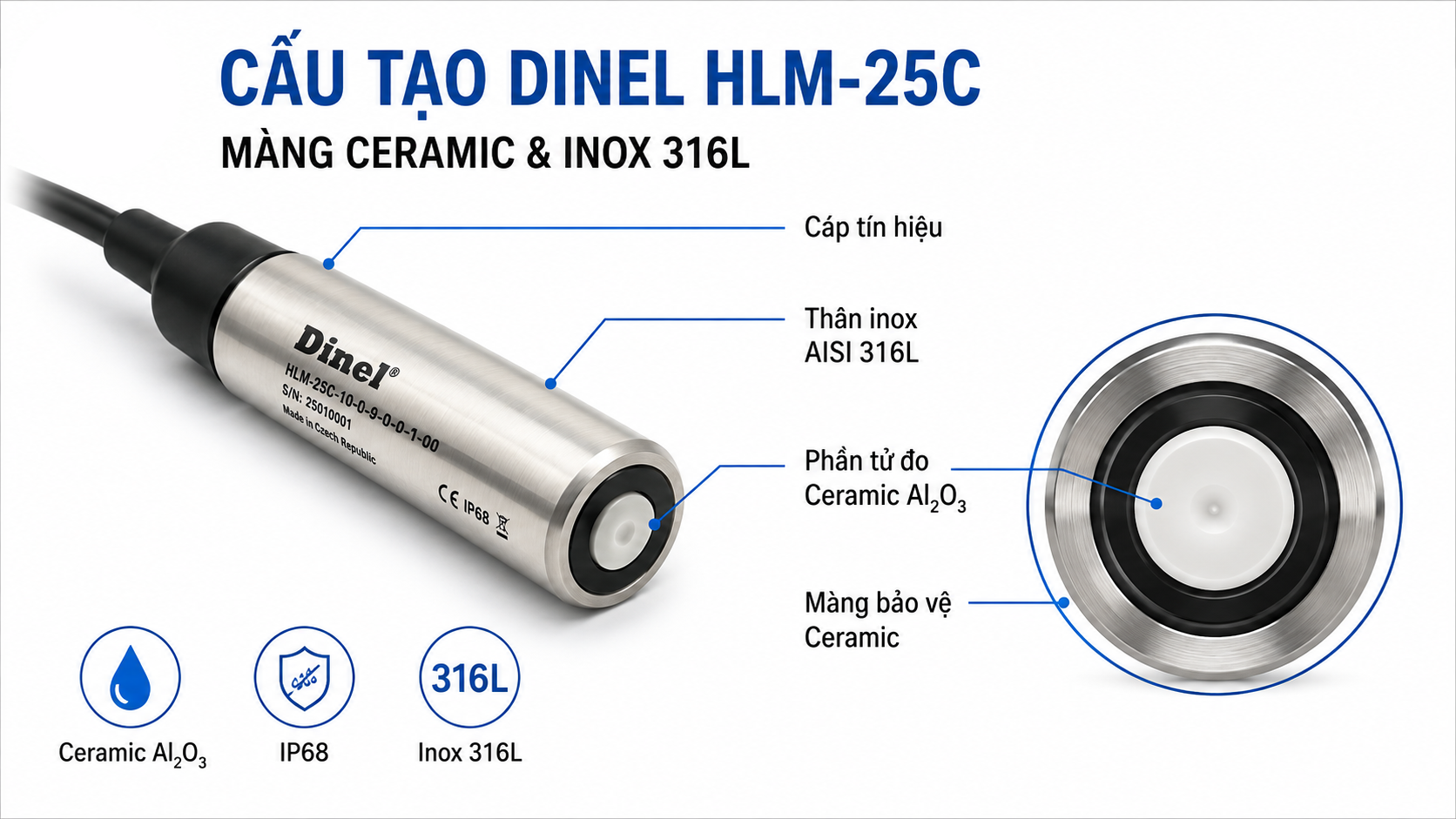

Dinel HLM-25C là hydrostatic level meter – cảm biến đo mức dựa trên áp suất thủy tĩnh. Phần tử đo Ceramic, mạch điện tử và cơ cấu bảo vệ được tích hợp trong một đầu dò inox AISI 316L có đường kính khoảng 25 mm.

Đầu dò được treo bằng chính cáp tín hiệu xuống gần đáy bể hoặc giếng. Khi chiều cao cột nước phía trên đầu dò thay đổi, áp suất tác động lên màng Ceramic cũng thay đổi. Dinel HLM-25C chuyển giá trị áp suất này thành tín hiệu analog tỷ lệ với mức nước.

Đây là kiểu cảm biến đặc biệt phù hợp với các vị trí như giếng khoan, bể nước ngầm, hố thu hoặc hồ chứa – nơi việc xây dựng kết cấu để lắp radar hay siêu âm phía trên mặt nước không thuận tiện.

Phần kiến thức chi tiết về công thức P = ρgh, cấu tạo và bản chất phép đo đã được tách riêng tại bài cảm biến thủy tĩnh là gì. Trang sản phẩm này tập trung vào cách lựa chọn và sử dụng đúng Dinel HLM-25C.

Điểm nổi bật của cảm biến Dinel HLM-25C

• Cảm biến thủy tĩnh dạng thả chìm Ø25 mm.
• Phần tử đo Ceramic Al₂O₃ 96%.
• Dải đo lựa chọn từ 1…100 mH₂O.
• Có thể đặt dải đo theo yêu cầu với bước 10 cm.
• Ngõ ra 4–20mA hoặc 0–10V.
• Nguồn cấp 12…34 VDC.
• Sai số cơ bản khoảng 0,4% dải đo.
• Thân cảm biến bằng inox AISI 316L.
• Cấp bảo vệ IP68.
• Dùng cho nước sạch, nước hơi bẩn hoặc nước đục trong phạm vi hãng quy định.
• Cáp có mao dẫn để cân bằng áp suất khí quyển.
• Không cần người dùng hiệu chỉnh tại đầu dò sau khi đặt đúng dải.

Thông số kỹ thuật Dinel HLM-25C

Thông số trên được đối chiếu theo tài liệu kỹ thuật chính thức của nhà sản xuất. Có thể xem trực tiếp Datasheet Dinel HLM-25C.

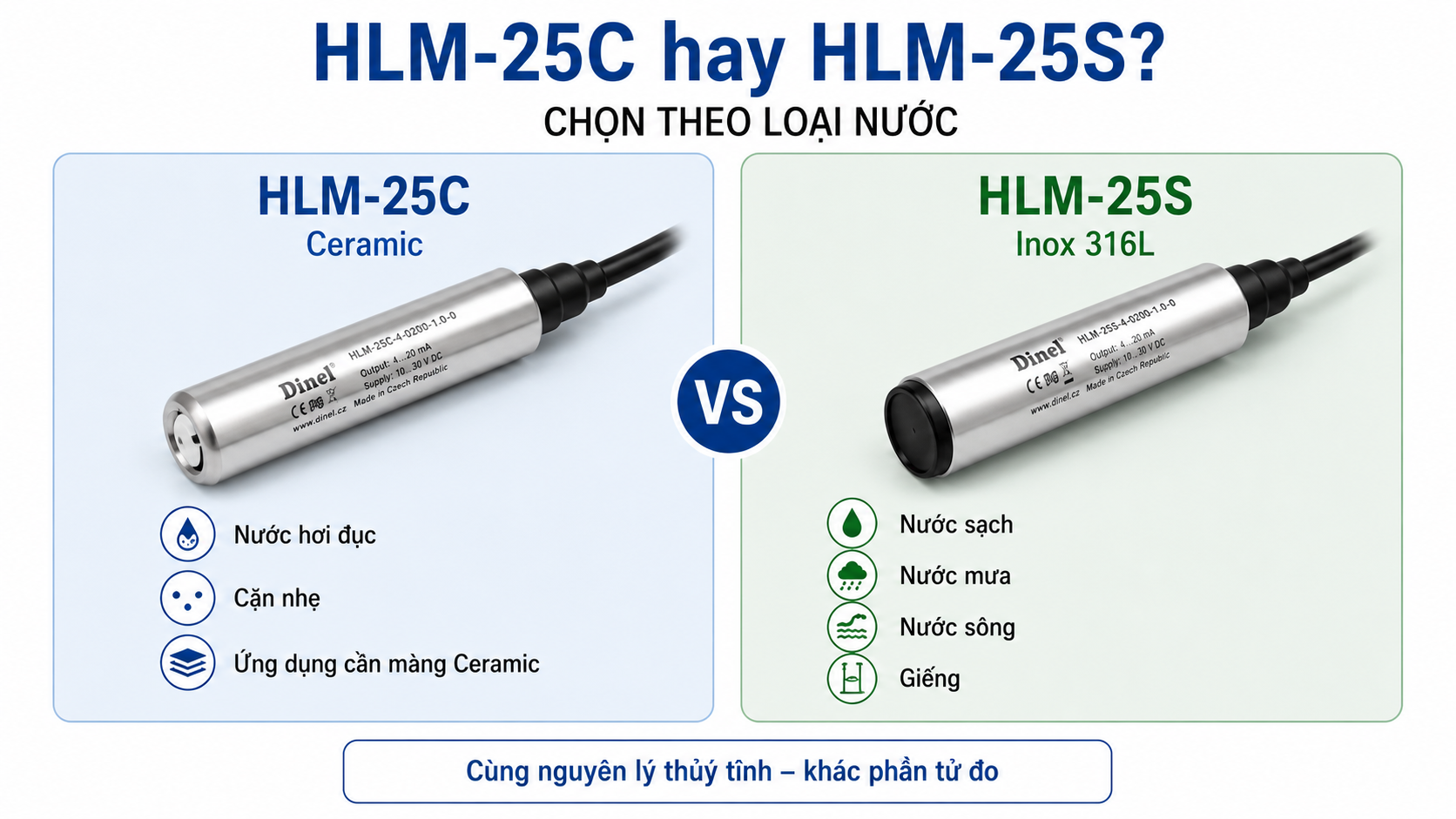

Màng Ceramic của Dinel HLM-25C dùng khi nào?

Điểm đáng quan tâm nhất khi so sánh Dinel HLM-25C với HLM-25S là loại phần tử đo. HLM-25C sử dụng cảm biến Ceramic, trong khi HLM-25S sử dụng cấu hình đo inox.

Theo Dinel, HLM-25C được thiết kế để đo liên tục nước sạch, nước hơi bẩn hoặc nước đục trong bồn không áp, giếng khoan, giếng nước, hố thu, hồ chứa và bể bơi. Vì vậy Dinel HLM-25C là model đáng cân nhắc khi chất lượng nước không hoàn toàn sạch như nước sinh hoạt thông thường.

Tuy nhiên, “Ceramic” không có nghĩa HLM-25C có thể mặc định sử dụng cho mọi loại nước thải, axit hoặc hóa chất. Với chất lỏng khác nước hoặc thành phần hóa học đặc biệt, cần kiểm tra khả năng tương thích vật liệu trước khi đặt hàng.

Dải đo Dinel HLM-25C chọn như thế nào?

Dinel HLM-25C cho phép lựa chọn dải từ 1 đến 100 mH₂O. Điểm quan trọng là không nên mặc định chọn cảm biến 100 m chỉ vì đó là giới hạn tối đa.

Range của cảm biến phải dựa vào chiều cao cột nước lớn nhất phía trên đầu dò, không phải tổng chiều sâu của giếng và cũng không phải chiều dài dây cáp.

Ví dụ một giếng sâu 40 m nhưng khi đầu dò được đặt ở độ sâu 35 m, mực nước cao nhất chỉ tạo ra cột nước 12 m phía trên sensor thì dải đo cần đánh giá sẽ gần 12 m, không phải 40 m.

Dinel cho phép đặt dải đo HLM-25C theo bước 10 cm. Vì vậy có thể lựa chọn range sát với ứng dụng thực tế hơn thay vì dùng một số thang tiêu chuẩn cố định.

Ví dụ chọn Dinel HLM-25C cho bể nước sâu 6 m

Bể có mức sử dụng thực tế từ gần 0 đến tối đa khoảng 5,5 m. Đầu cảm biến được treo gần đáy nhưng cách phần bùn cặn một khoảng an toàn.

Trong trường hợp này có thể cân nhắc Dinel HLM-25C với dải đo khoảng 6 mH₂O, ngõ ra 4–20mA và chiều dài cáp đủ đi từ đầu dò lên hộp đấu nối phía trên bể.

Khi scale tín hiệu, 4mA tương ứng mức thấp và 20mA tương ứng khoảng 6 m. PLC hoặc bộ hiển thị có thể quy đổi tiếp sang mét, centimet hoặc phần trăm.

Dinel HLM-25C 4–20mA hay 0–10V?

HLM-25C-I – ngõ ra 4–20mA

Phiên bản Dinel HLM-25C-I sử dụng tín hiệu dòng 4–20mA và kết nối 2 dây. Đây là cấu hình nên ưu tiên trong phần lớn ứng dụng công nghiệp, đặc biệt khi cảm biến đặt ở giếng, hồ hoặc bể xa tủ điện.

Tín hiệu có thể đưa trực tiếp về Analog Input 4–20mA của PLC, bộ hiển thị, datalogger hoặc bộ điều khiển có đầu vào tương thích.

Nếu đang xây dựng hệ thống đo liên tục, có thể xem thêm Landing cảm biến đo mức liên tục 4–20mA để so sánh thủy tĩnh với radar, siêu âm và điện dung.

HLM-25C-U – ngõ ra 0–10V

Phiên bản Dinel HLM-25C-U sử dụng ba dây gồm nguồn, tín hiệu Uout và 0V. Ngõ ra 0–10V có thể sử dụng khi hệ thống đã có Analog Input điện áp và khoảng cách truyền tín hiệu phù hợp.

Không nên xem phiên bản 0–10V là loop powered giống bản 4–20mA vì phiên bản điện áp sử dụng cấu trúc kết nối ba dây.

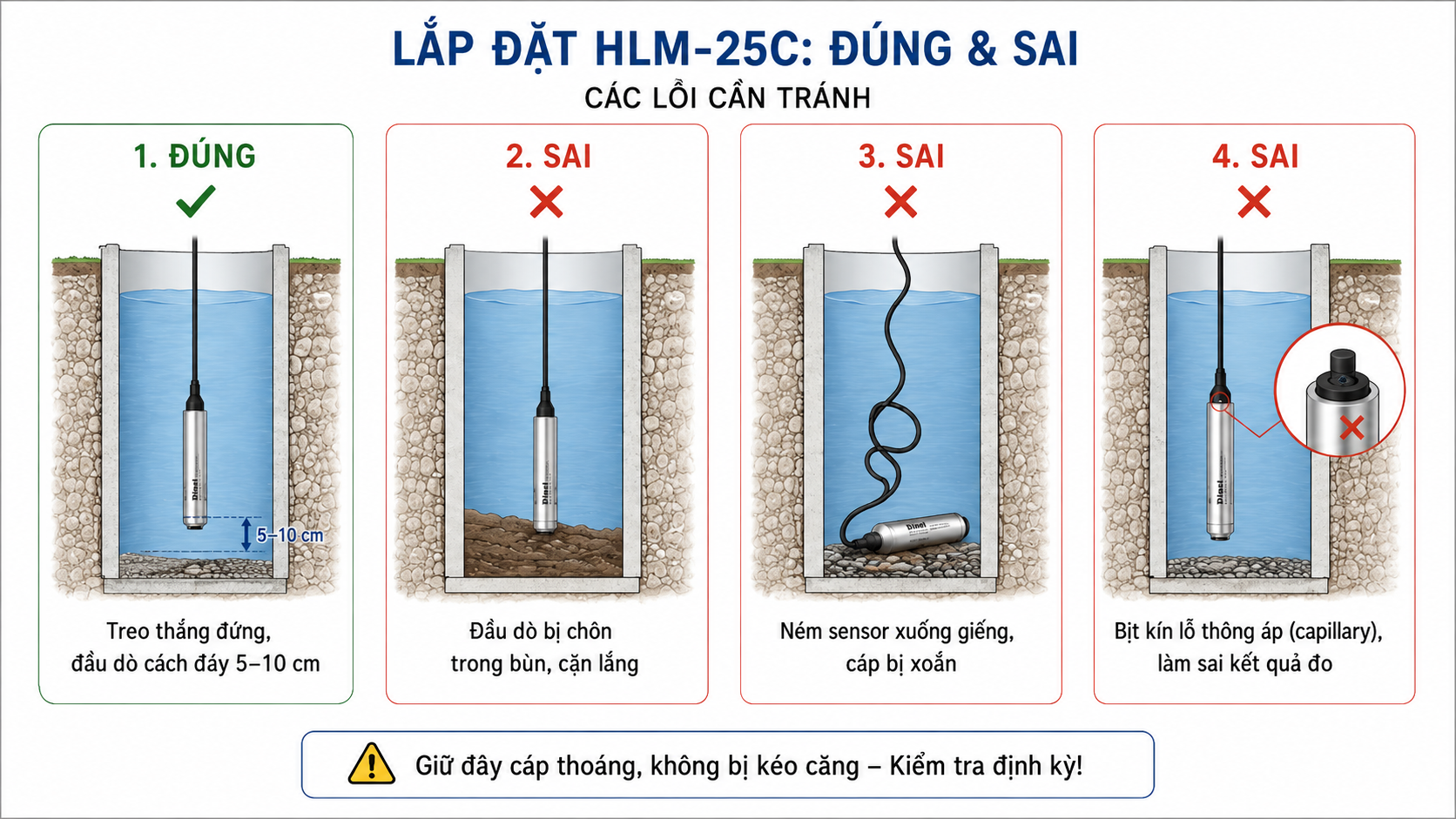

Cách lắp Dinel HLM-25C đúng kỹ thuật

Thả đầu dò từ từ xuống vị trí đo

Phần màng Ceramic ở đầu Dinel HLM-25C cần được bảo vệ khỏi va đập cơ khí. Khi lắp đặt không nên ném đầu dò xuống giếng hoặc bể. Cảm biến phải được hạ từ từ tới vị trí làm việc.

Việc nhúng đầu dò quá nhanh xuống nước cũng có thể tạo xung áp suất lớn tác động lên màng Ceramic.

Không đặt đầu dò trực tiếp trong lớp bùn đáy

HLM-25C thích hợp với nước hơi bẩn hoặc nước đục, nhưng không nên để đầu cảm biến bị chôn trong cát, bùn đặc, sỏi hoặc tạp chất rắn dưới đáy.

Đầu dò thường được treo cao hơn đáy một khoảng thích hợp để vừa đo được mức thấp cần thiết vừa hạn chế tích tụ cặn.

Giếng sâu trên 50 m cần chú ý tải cơ học của cáp

Khi đầu dò được treo ở độ sâu lớn, cần sử dụng phụ kiện treo và cố định cáp phù hợp để giảm tải cơ học lên đường cáp của cảm biến.

Điểm này đặc biệt quan trọng vì Dinel HLM-25C có thể đặt dải đo và chiều dài cáp khá lớn.

Không bịt kín đường mao dẫn bù áp

Cáp HLM-25C có mao dẫn dùng để đưa áp suất khí quyển tham chiếu tới sensor. Vì vậy đường thông hơi phải được giữ khô nhưng không được bịt kín hoàn toàn.

Không nên tự ý cắt, nối hoặc thay đổi cáp của Dinel HLM-25C như một sợi cáp điện thông thường vì có thể ảnh hưởng tới chức năng bù áp.

Không cuộn cáp dư quá chặt

Nếu chiều dài cáp dư cần cuộn lại, không nên tạo vòng quá nhỏ, bẻ gập cáp hoặc làm biến dạng phần mao dẫn bên trong.

Bể có dòng chảy hoặc khuấy mạnh

Trong bể có sóng, dòng nước mạnh hoặc khuấy, đầu dò có thể dao động và va vào thành bồn. Nên bố trí cảm biến tại vị trí ổn định hoặc sử dụng ống bảo vệ nếu điều kiện thực tế yêu cầu.

Đường tín hiệu Dinel HLM-25C ngoài trời cần chống quá áp

Giếng, hồ chứa và trạm đo nước thường có đường cáp cảm biến chạy ngoài trời khá dài. Đây cũng là điều kiện làm đường 4–20mA dễ nhận xung quá áp cảm ứng khi có sét gần khu vực.

Khi cảm biến được lắp ngoài trời và đường tín hiệu kéo dài về tủ điện, nên đánh giá bổ sung chống quá áp, nối đất và shield phù hợp với điều kiện hệ thống.

Có thể tham khảo thêm bộ chống sét tín hiệu 4–20mA khi HLM-25C được lắp tại giếng hoặc hồ chứa ngoài trời.

Dinel HLM-25C đo được môi trường nào?

Dinel HLM-25C, HLM-25S, HLM-25N hay HLM-35?

Các model này đều thuộc nhóm cảm biến thủy tĩnh Dinel nhưng không nên sử dụng thay thế nhau chỉ dựa vào dải đo.

Có thể hiểu nhanh: nếu là nước sạch và điều kiện thông thường có thể đánh giá HLM-25S; nếu nước hơi đục hoặc có cặn nhẹ thì Dinel HLM-25C đáng cân nhắc hơn; nếu cần dải đo lớn hơn phạm vi HLM-25C thì đánh giá HLM-25N; còn bồn đã có ren gần đáy thì HLM-35 thuận tiện hơn.

Xem thêm bài viết: cách chọn cảm biến đo mức nước thủy tĩnh

Ứng dụng của Dinel HLM-25C

Đo mức nước giếng khoan

Đầu dò Ø25 mm giúp Dinel HLM-25C dễ đưa xuống nhiều loại giếng. Sensor không cần khoảng không phía trên mặt nước để phát sóng như radar hoặc siêu âm.

Đo mức bể nước ngầm và hố thu

Trong bể ngầm có không gian phía trên hạn chế, cảm biến thủy tĩnh dạng thả chìm giúp phần cơ khí đơn giản hơn. HLM-25C chỉ cần được treo đúng vị trí và đưa tín hiệu về tủ.

Đo mức hồ chứa

Hồ chứa có thể sử dụng radar, siêu âm hoặc thủy tĩnh. Khi không thuận tiện xây dựng kết cấu phía trên nhưng có thể cố định đầu dò trong nước, Dinel HLM-25C là một phương án nên đánh giá.

Có thể xem thêm Landing cảm biến đo mức nước thủy tĩnh để chọn nhanh theo giếng, bể, hồ hoặc bồn.

Cách đọc mã Dinel HLM-25C

Mã đặt hàng của HLM-25C cần xác định ít nhất ba thông tin chính: kiểu tín hiệu, dải đo và chiều dài cáp.

Ví dụ: Dinel HLM-25C-I-0200, cable 25 m

• HLM-25C: đầu dò thủy tĩnh Ceramic.
• I: tín hiệu 4–20mA.
• 0200: dải đo 20,0 mH₂O.
• Cable 25 m: chiều dài cáp đặt hàng 25 m.

Do dải đo được cấu hình theo yêu cầu nên khi hỏi giá Dinel HLM-25C không nên chỉ gửi tên model. Cần cung cấp chiều cao cột nước, chiều dài cáp và tín hiệu cần sử dụng.

Giá cảm biến Dinel HLM-25C

Giá Dinel HLM-25C phụ thuộc chủ yếu vào dải đo, chiều dài cáp, phiên bản output và phụ kiện đi kèm. Với các cấu hình thông dụng, có thể tham khảo khoảng 8 – 15 triệu VNĐ.

Đây là khoảng giá định hướng để dự toán, không phải giá cố định cho mọi cấu hình. Một HLM-25C range thấp với cáp ngắn sẽ có cấu hình giá khác với sensor sử dụng dải đo lớn và cáp dài hàng chục mét.

Khi cần báo giá chính xác nên gửi: môi chất + chiều cao cột nước + chiều sâu vị trí lắp + chiều dài cáp + output 4–20mA hay 0–10V.

Thông tin tham chiếu hãng Dinel

Các thông số kỹ thuật trong bài được đối chiếu từ tài liệu chính thức của nhà sản xuất Dinel. Khi đặt hàng thực tế, mã sản phẩm cuối cùng nên được xác nhận lại theo datasheet và điều kiện ứng dụng.

Dinel HLM-25C – Datasheet chính thức

Câu hỏi thường gặp về Dinel HLM-25C

Dinel HLM-25C đo được tối đa bao nhiêu mét?

Dinel HLM-25C có thể đặt dải đo từ 1 đến tối đa 100 mH₂O. Không nên mặc định chọn range 100 m nếu cột nước thực tế thấp hơn nhiều.

Dinel HLM-25C có ngõ ra 4–20mA không?

Có. HLM-25C-I sử dụng tín hiệu 4–20mA 2 dây. Ngoài ra còn có HLM-25C-U sử dụng tín hiệu 0–10V 3 dây.

HLM-25C có phải cảm biến Ceramic không?

Có. Phần tử đo của Dinel HLM-25C sử dụng Ceramic Al₂O₃ 96%, trong khi thân đầu dò làm bằng inox AISI 316L.

HLM-25C có đo nước bẩn được không?

Hãng Dinel định hướng sản phẩm cho nước sạch, nước hơi bẩn hoặc nước đục. Với nước thải có hóa chất, cặn đặc, rác hoặc thành phần ăn mòn cần đánh giá riêng chứ không nên mặc định sử dụng HLM-25C.

Có thể tự cắt cáp HLM-25C không?

Không nên. Cáp có đường mao dẫn cân bằng áp suất khí quyển. Việc tự cắt hoặc nối không đúng kỹ thuật có thể làm mất chức năng bù áp và tạo đường cho hơi ẩm xâm nhập.

HLM-25C có dùng cho bồn kín có áp suất không?

HLM-25C được thiết kế chủ yếu cho bồn, giếng và reservoir không áp suất. Nếu phía trên mặt chất lỏng có áp suất khí thay đổi, cần đánh giá lại phương án đo vì áp suất này sẽ ảnh hưởng trực tiếp tới kết quả thủy tĩnh.
