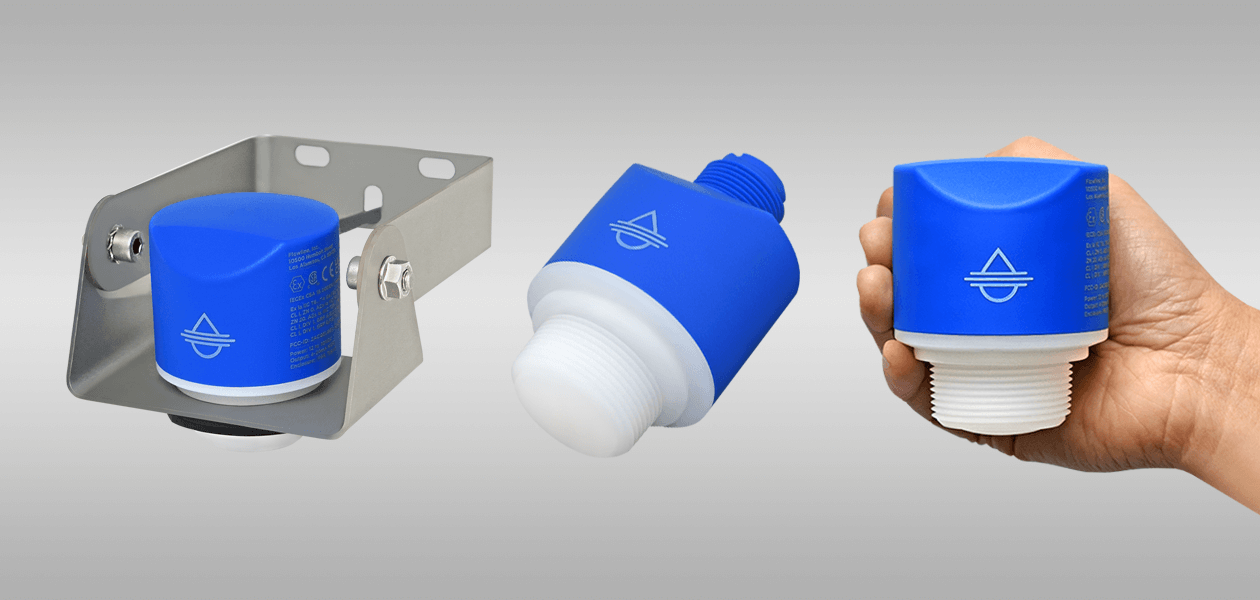

Cảm biến Radar Đo mức Flowline LR81 | Radar 80GHz đo mức chất lỏng, chất rắn đến 30m

Cảm biến radar đo mức Flowline LR81 80GHz không tiếp xúc dành cho các ứng dụng cần đo mức chất lỏng với khoảng đo lên đến 20m. Thiết bị sử dụng công nghệ FMCW Radar, góc phát sóng hẹp 8°, tín hiệu 4-20mA 2 dây, hỗ trợ Bluetooth cấu hình bằng ứng dụng LevelTap™ và đạt chuẩn IP68.

Với khả năng đo không tiếp xúc, không bị ảnh hưởng bởi màu sắc môi chất, ít phải bảo trì và lắp đặt đơn giản, Flowline LR81 phù hợp cho bồn nước, bồn hóa chất, bể xử lý nước thải, lift station, sump, reservoir và nhiều ứng dụng công nghiệp khác.

Cảm biến radar đo mức là gì?
Ứng dụng đo mức bồn hóa chất
Cảm biến Radar đo mức Flowline LR80
Cảm biến Radar đo mức Flowline LR83
Cảm biến Radar đo mức Flowline LR85

Nếu bạn đang cần một cảm biến radar đo mức có khoảng đo lớn hơn LR80 nhưng vẫn muốn giữ cấu hình đơn giản và tín hiệu 4–20mA tiêu chuẩn, Flowline LR81 là lựa chọn phù hợp. Thiết bị sử dụng công nghệ radar 80GHz, đo liên tục không tiếp xúc và hỗ trợ cấu hình qua Bluetooth, giúp giảm thời gian lắp đặt và bảo trì trong nhiều ứng dụng đo mức nước, hóa chất và bồn chứa công nghiệp.

Cảm biến radar đo mức Flowline LR81 là gì?

Không phải mọi ứng dụng đều cần cảm biến radar tầm đo cực xa. Tuy nhiên, với các bồn chứa cao từ 10-30 m hoặc silo có nhiều vật cản, Flowline LR81 là lựa chọn cân bằng giữa hiệu năng, độ chính xác và chi phí đầu tư.

Thiết bị sử dụng radar 80GHz với góc phát chỉ 8°, giúp tập trung năng lượng tốt hơn, giảm ảnh hưởng của thành bồn, ống dẫn, cầu thang hoặc các thiết bị lắp bên trong bồn chứa. Nhờ đó, việc lắp đặt trở nên linh hoạt hơn ngay cả trong không gian hẹp.

Ngoài ra, công nghệ FMCW còn mang lại khả năng đo ổn định trong nhiều điều kiện môi trường như:

• Hơi nước
• Nhiệt độ thay đổi
• Bề mặt chất lỏng dao động
• Bọt nhẹ
• Bụi trong silo

So với cảm biến siêu âm, radar 80GHz ít bị ảnh hưởng bởi điều kiện môi trường và mang lại tín hiệu ổn định hơn trong nhiều ứng dụng công nghiệp.

Những thông số trên cho thấy LR81 không chỉ tăng phạm vi đo so với LR80 mà còn giữ nguyên các ưu điểm như radar 80GHz, dead band 0mm, Bluetooth cấu hình không dây và tín hiệu 4–20mA 2 dây. Phần dưới đây sẽ phân tích chi tiết từng đặc điểm và ứng dụng của cảm biến.

Những tính năng nổi bật của Flowline LR81

Công nghệ radar 80GHz FMCW

Flowline LR81 sử dụng radar FMCW hoạt động ở dải tần 80GHz, giúp xác định khoảng cách dựa trên sự chênh lệch tần số giữa tín hiệu phát và tín hiệu phản xạ. Phương pháp này mang lại độ phân giải cao và độ chính xác lên tới ±2 mm trong dải đo chính.

Lợi ích:

• Độ chính xác cao
• Đo ổn định trong thời gian dài
• Không cần tiếp xúc với môi chất
• Không bị mài mòn cảm biến

Đo được cả chất lỏng và chất rắn

Khác với nhiều dòng radar chỉ tối ưu cho chất lỏng, LR81 có thể sử dụng cho:

Chất lỏng:

• Nước sạch
• Nước thải
• Hóa chất
• Axit
• Kiềm
• Dầu
• Dung môi

Chất rắn:

• Xi măng
• Bột
• Hạt nhựa
• Ngũ cốc
• Thức ăn chăn nuôi
• Than
• Khoáng sản

Khả năng làm việc với môi chất có hằng số điện môi từ ≥1.6 giúp cảm biến đáp ứng nhiều loại ứng dụng công nghiệp khác nhau.

Tầm đo lên đến 30 mét

Flowline LR81 có khả năng đo:

• Chất lỏng: 30 m
• Chất rắn: 15 m

Đây là khoảng đo phù hợp với phần lớn:

• Bồn chứa hóa chất
• Bể xử lý nước
• Bồn nước công nghiệp
• Reservoir
• Lift Station
• Clarifier
• Canal
• Silo vừa và nhỏ

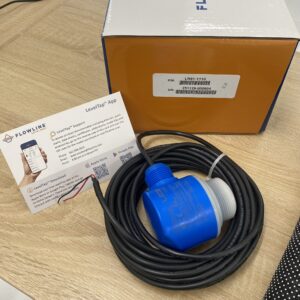

Zero Dead Band

Một điểm rất đáng chú ý trên LR81 là Zero Dead Band.

Thông thường, nhiều cảm biến radar hoặc siêu âm sẽ có vùng chết gần anten, khiến không thể đo sát nắp bồn. Điều này làm giảm dung tích sử dụng thực tế của bồn chứa.

Flowline LR81 được thiết kế với Dead Band bằng 0 mm, cho phép tận dụng tối đa chiều cao bồn và đo gần như toàn bộ khoảng chứa, đặc biệt hữu ích với các bồn nhỏ hoặc IBC Tank.

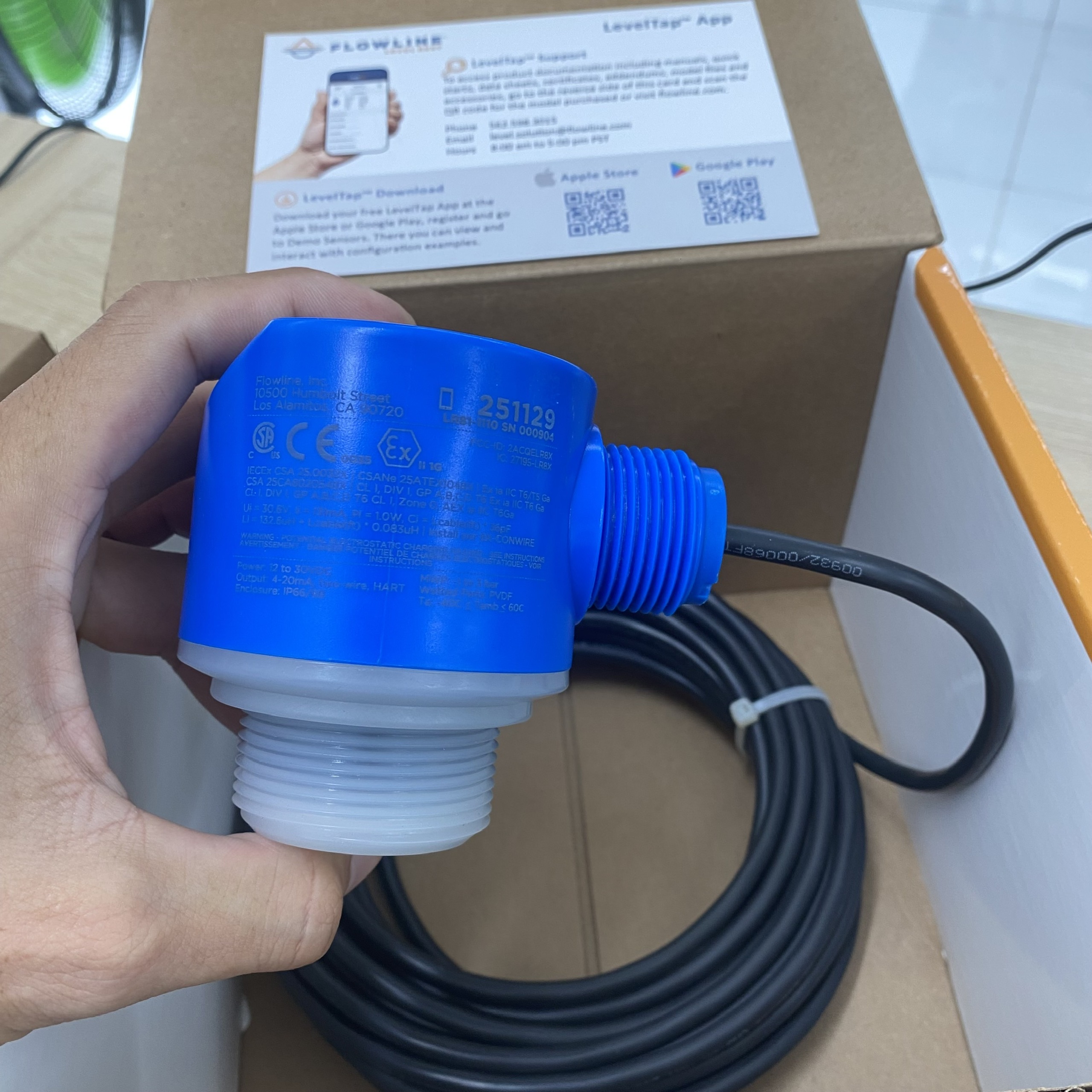

Cấu hình không dây bằng ứng dụng LevelTap™

Toàn bộ quá trình cài đặt được thực hiện thông qua Bluetooth 5.0 và ứng dụng LevelTap™ trên Android hoặc iOS.

Người dùng có thể:

• Đặt tên thiết bị
• Chọn môi chất
• Thiết lập điểm 4 mA và 20 mA
• Kiểm tra mức hiện tại
• Theo dõi Echo Curve
• Chẩn đoán tín hiệu
• Điều chỉnh các thông số nâng cao

Việc cấu hình tại mặt đất giúp giảm thời gian lắp đặt, tăng độ an toàn và thuận tiện trong quá trình bảo trì.

Hỗ trợ nhiều chuẩn truyền thông

Tùy theo phiên bản, Flowline LR81 hỗ trợ:

• 4–20mA
• HART 7
• Modbus RS485
• SDI-12

Nhờ đó, thiết bị dễ dàng tích hợp với:

• PLC
• SCADA
• DCS
• Data Logger
• Hệ thống quan trắc môi trường
• Bộ hiển thị mức

Vỏ PVDF chống ăn mòn

Flowline LR81 sử dụng anten và phần tiếp xúc bằng PVDF, phù hợp với nhiều loại hóa chất ăn mòn, đồng thời đạt chuẩn bảo vệ IP68 cho các môi trường ngoài trời hoặc khu vực thường xuyên tiếp xúc với nước.

Ứng dụng của cảm biến radar đo mức Flowline LR81

Flowline LR81 được thiết kế cho nhiều lĩnh vực công nghiệp khác nhau, đặc biệt là các hệ thống yêu cầu đo mức liên tục, không tiếp xúc và độ tin cậy cao.

Các ứng dụng tiêu biểu gồm:

• Bồn chứa nước sạch
• Bể xử lý nước thải
• Bồn hóa chất
• Bồn axit, kiềm
• Bồn dầu và nhiên liệu
• Lift Station
• Clarifier
• Reservoir
• Open Channel Flow
• Kênh hở
• Silo xi măng
• Silo hạt nhựa
• Kho chứa ngũ cốc
• Conveyor
• Transfer Station
• Stockpile

Theo tài liệu của Flowline, LR81 phù hợp cho các bồn chứa, hố gom, trạm bơm, kênh hở, hồ chứa, silo, phễu chứa, băng tải và đống vật liệu rời nhờ khả năng đo liên tục đối với cả chất lỏng và chất rắn.

Thông số kỹ thuật cảm biến radar đo mức Flowline LR81

Dưới đây là những thông số kỹ thuật quan trọng của cảm biến radar đo mức Flowline LR81. Các thông số này được tổng hợp từ tài liệu kỹ thuật của hãng:

Các thông số trên cho thấy LR81 phù hợp với hầu hết các ứng dụng đo mức trong môi trường công nghiệp, kể cả những nơi có hóa chất ăn mòn hoặc điều kiện lắp đặt ngoài trời.

Các tùy chọn tín hiệu đầu ra cho cảm biến radar đo mức Flowline LR81

Flowline LR81 được cung cấp với nhiều tùy chọn truyền thông để phù hợp với từng hệ thống điều khiển.

4-20mA + HART 7

Đây là lựa chọn phổ biến nhất trong các nhà máy công nghiệp. Ngoài tín hiệu analog 4-20mA để truyền giá trị mức, người dùng còn có thể truy cập các thông số cấu hình thông qua giao thức HART.

Ứng dụng:

• PLC Siemens
• PLC Mitsubishi
• Schneider
• ABB
• Emerson
• Yokogawa
• DCS

Modbus RS485

Phiên bản Modbus phù hợp với các hệ thống điều khiển cần kết nối nhiều thiết bị trên cùng một đường truyền, giúp giảm chi phí dây dẫn và dễ dàng mở rộng.

Ứng dụng:

• SCADA
• Gateway IoT
• Data Logger
• Hệ thống quan trắc môi trường
• BMS

SDI-12

Phiên bản SDI-12 hướng đến các ứng dụng quan trắc môi trường, thủy văn hoặc nông nghiệp thông minh, nơi yêu cầu tiêu thụ điện năng thấp và giao tiếp với các bộ ghi dữ liệu chuyên dụng. Theo tài liệu của Flowline, tùy chọn SDI-12 chỉ áp dụng với phiên bản cáp hướng dọc (Vertical Cable).

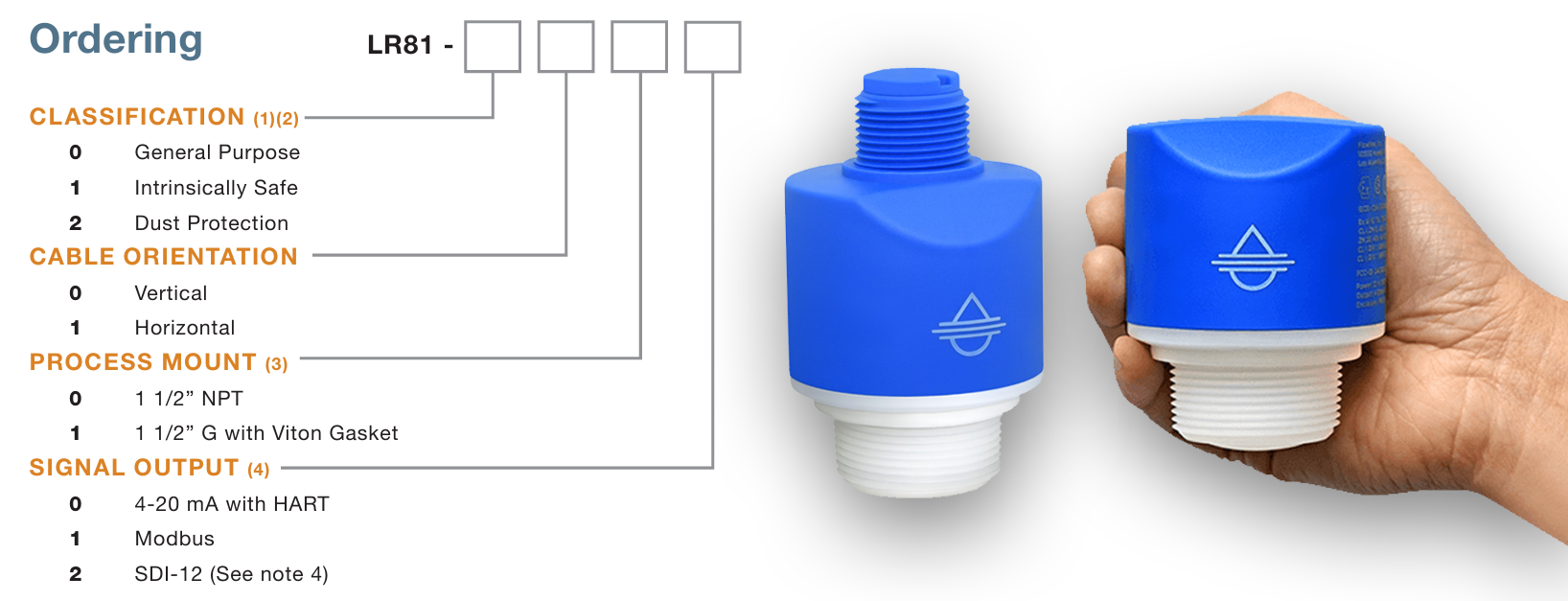

Các phiên bản Cảm biến radar đo mức Flowline LR81

Flowline LR81 có nhiều cấu hình khác nhau để đáp ứng yêu cầu của từng ứng dụng.

Người dùng có thể lựa chọn:

• General Purpose (GP)
• Intrinsically Safe (IS)
• Dust Protection (DP)

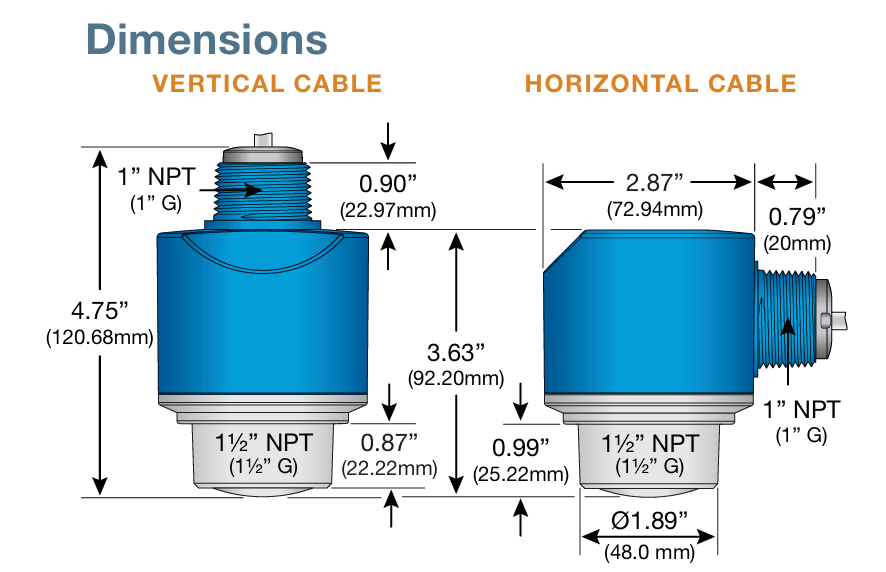

Tùy chọn kết nối ren:

• 1½” NPT
• 1½” G

Hướng cáp:

• Vertical Cable
• Horizontal Cable

Chuẩn tín hiệu:

• 4-20mA + HART
• Modbus
• SDI-12

Việc lựa chọn đúng model sẽ giúp thiết bị đáp ứng các yêu cầu về môi trường lắp đặt, vùng nguy hiểm và phương thức kết nối với hệ thống điều khiển.

Khi nào nên chọn Flowline LR81?

Nếu bạn đang tìm kiếm một cảm biến radar đo mức có khoảng đo lên đến 30 m, hỗ trợ nhiều chuẩn truyền thông và dễ dàng cấu hình từ điện thoại, LR81 là lựa chọn đáng cân nhắc.

Bạn nên chọn LR81 khi:

• Cần đo cả chất lỏng và chất rắn.
• Bồn chứa có hơi nước, bọt hoặc bụi khiến cảm biến siêu âm hoạt động không ổn định.
• Muốn cấu hình và giám sát cảm biến bằng Bluetooth thông qua ứng dụng LevelTap™.
• Cần tích hợp với PLC, SCADA hoặc Data Logger bằng 4-20mA, HART, Modbus hoặc SDI-12.
• Lắp đặt trong môi trường ngoài trời hoặc có hóa chất ăn mòn.

Cảm biến radar đo mức Flowline LR81 khác gì so với LR80?

Mặc dù cùng thuộc dòng radar 80 GHz EchoBeam®, LR81 được thiết kế cho các ứng dụng có yêu cầu cao hơn so với LR80.

Nếu hệ thống chỉ có bồn thấp và yêu cầu đo cơ bản, LR80 là giải pháp kinh tế. Trong khi đó, LR81 phù hợp hơn với các ứng dụng cần khoảng đo lớn, độ chính xác cao và khả năng tích hợp linh hoạt.

Câu hỏi thường gặp (FAQ)

Cảm biến radar đo mức Flowline LR81 có đo được hóa chất không?

Có. Thiết bị sử dụng vỏ và anten bằng PVDF, phù hợp với nhiều loại hóa chất ăn mòn. Tuy nhiên, cần kiểm tra khả năng tương thích vật liệu với từng loại hóa chất cụ thể trước khi lựa chọn.

Flowline LR81 có đo được chất rắn không?

Có. Cảm biến hỗ trợ đo các loại vật liệu rời như hạt nhựa, xi măng, bột, ngũ cốc và nhiều loại vật liệu khác với khoảng đo tối đa 15 m.

Có cần tiếp xúc với môi chất không?

Không. LR81 sử dụng công nghệ radar không tiếp xúc, giúp hạn chế bám bẩn và giảm nhu cầu bảo trì.

Có thể cấu hình bằng điện thoại không?

Có. Thiết bị hỗ trợ Bluetooth 5.0 và ứng dụng LevelTap™ trên iOS và Android để cấu hình, theo dõi trạng thái và chẩn đoán cho cảm biến radar đo mức Flowline LR81.

LR81 có phù hợp lắp ngoài trời không?

Có. Thiết bị đạt chuẩn bảo vệ IP68 (Type 6P), phù hợp với môi trường ngoài trời hoặc các khu vực có độ ẩm cao.

Mua cảm biến radar đo mức Flowline LR81 chính hãng ở đâu?

Huphaco cung cấp cảm biến radar đo mức Flowline LR81 chính hãng cùng dịch vụ tư vấn lựa chọn model theo từng ứng dụng thực tế. Đội ngũ kỹ thuật hỗ trợ:

• Tư vấn lựa chọn model phù hợp với môi chất và chiều cao bồn.
• Hỗ trợ sơ đồ đấu nối với PLC, DCS hoặc SCADA.
• Hướng dẫn cấu hình bằng ứng dụng LevelTap™.
• Cung cấp tài liệu kỹ thuật, CO/CQ và hỗ trợ sau bán hàng.

Nếu bạn chưa chắc Flowline LR81 có phù hợp với ứng dụng của mình hay không, hãy cung cấp:

• loại chất lỏng
• chiều cao bồn
• nhiệt độ
• áp suất
• khoảng cách đo
• PLC đang sử dụng

Đội ngũ kỹ thuật sẽ hỗ trợ:

• kiểm tra khả năng ứng dụng
• lựa chọn đúng model
• tư vấn sơ đồ đấu dây 4-20mA
• hỗ trợ cấu hình ban đầu
• báo giá Flowline LR81
