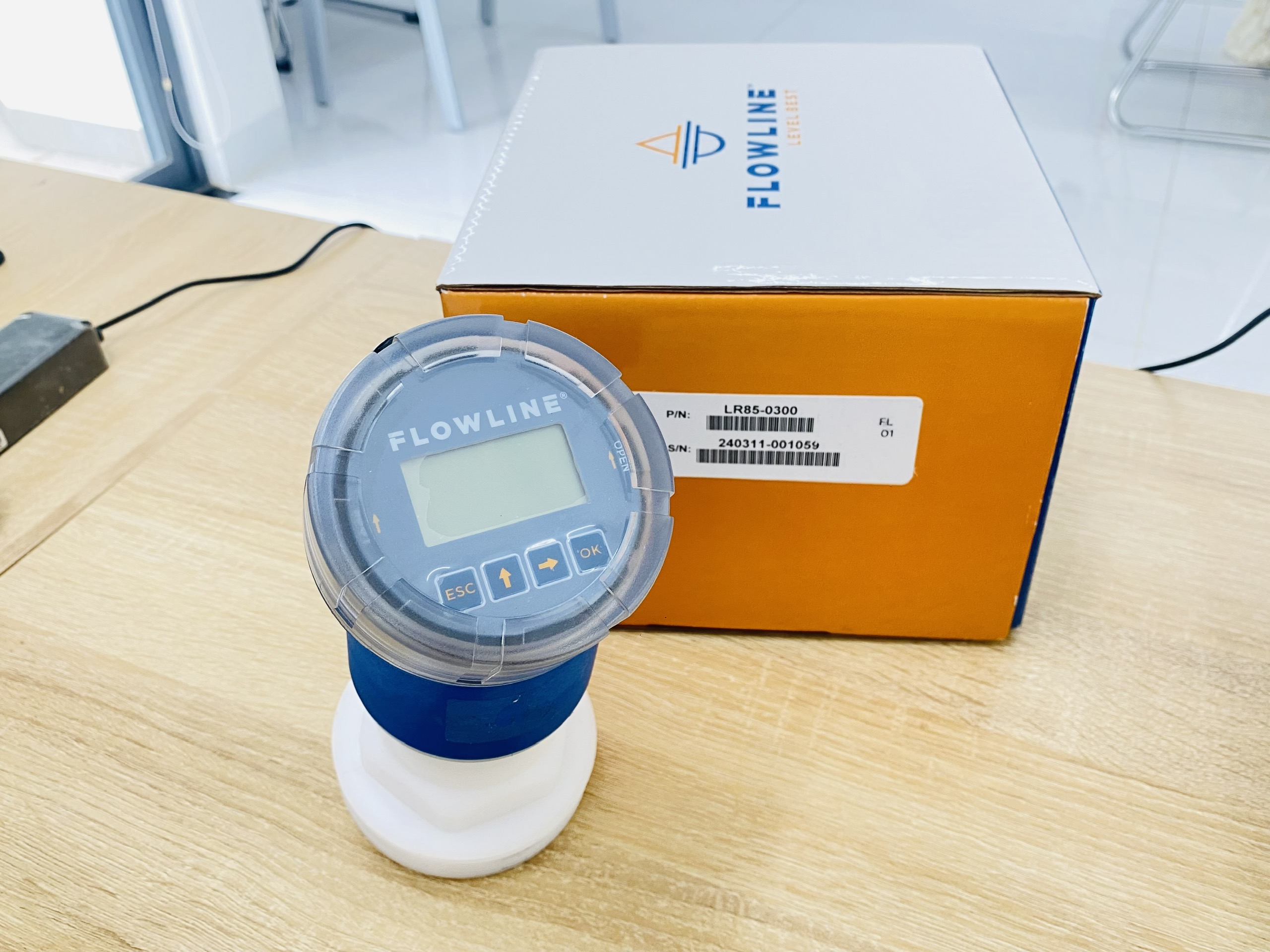

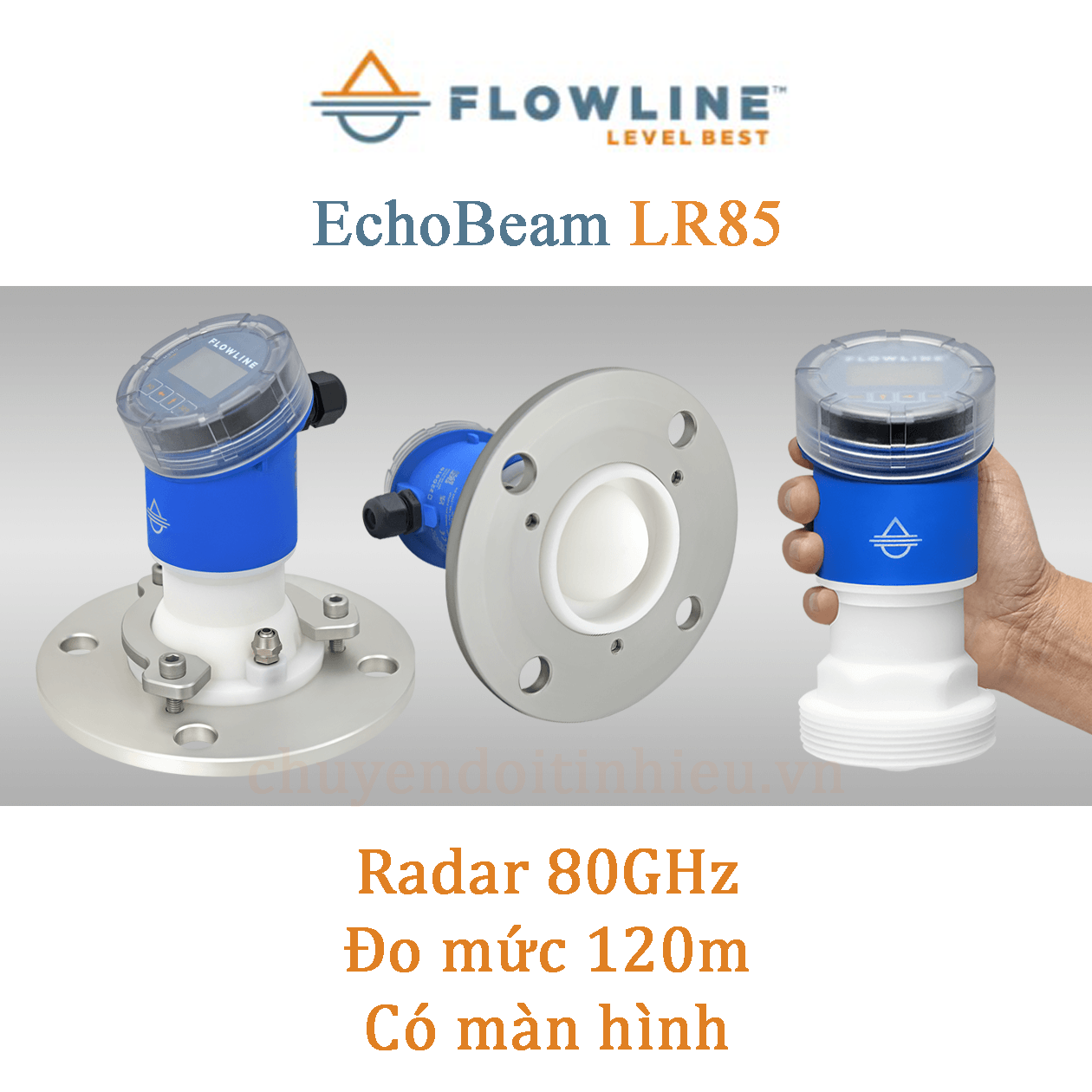

Cảm biến radar đo mức Flowline LR85 | Radar 80GHz đo đến 120m
| Xuất xứ | Flowline – USA |
| Model | EchoBeam LR85 |
| Công nghệ đo | Radar FMCW 80GHz |
| Khoảng đo chất lỏng | 120m |
| Khoảng đo chất rắn | 60m |
| Độ chính xác | ±2 mm |
| Góc phát sóng | 4° |
| Ngõ ra | 4-20mA/HART hoặc Modbus RS485 |
| Cấu hình | Bluetooth LevelTap™ + Màn hình LCD |
| Chuẩn bảo vệ | IP66 / IP67 |
| Ứng dụng |
Bồn chứa cao, silo lớn, hóa chất, nước thải, vật liệu rời, terminal storage. |
| Bảo hành | 12 tháng |
✔ Tình trạng: Hàng có sẵn
0886 0884 96 (Zalo)
Liên hệ báo giá
Cảm biến radar đo mức Flowline LR85 là cảm biến radar đo mức 80GHz cao cấp của Flowline, được thiết kế cho các bồn chứa và silo có chiều cao lớn hoặc điều kiện đo khắc nghiệt. Thiết bị hỗ trợ đo chất lỏng đến 120 m, chất rắn đến 60 m, giao tiếp 4-20mA/HART hoặc Modbus RS485, cấu hình Bluetooth và màn hình LCD tích hợp.
Bài viết liên quan:
Cảm biến radar đo mức Flowline LR85 là gì?
Cảm biến radar đo mức Flowline LR85 là cảm biến đo mức không tiếp xúc sử dụng công nghệ radar 80GHz FMCW, được Flowline phát triển để đo mức liên tục chất lỏng và chất rắn trong bồn chứa cao, silo, bunker và các ứng dụng công nghiệp khắc nghiệt. Thiết bị xác định khoảng cách từ cảm biến đến bề mặt môi chất bằng sóng radar, sau đó chuyển đổi thành giá trị mức và truyền tín hiệu về PLC, DCS, SCADA hoặc các hệ thống giám sát thông qua ngõ ra 4–20mA/HART hoặc Modbus RS485 (tùy phiên bản).
Khác với các công nghệ đo mức tiếp xúc, Flowline LR85 không cần tiếp xúc trực tiếp với môi chất, giúp hạn chế hiện tượng bám cặn, ăn mòn và giảm nhu cầu bảo trì trong quá trình vận hành. Đây là ưu điểm đặc biệt hữu ích khi đo hóa chất, dầu, bột hoặc vật liệu rời trong các bồn chứa và silo có điều kiện làm việc khó khăn.
Nhờ sử dụng công nghệ radar 80GHz, cảm biến có thể ứng dụng cho nhiều loại môi chất khác nhau như:
- Nước sạch, nước công nghiệp và nước thải.
- Hóa chất, axit, bazơ và dung môi.
- Dầu và các chất lỏng gốc petroleum.
- Xi măng, bột, hạt nhựa, ngũ cốc, thức ăn chăn nuôi và các vật liệu dạng hạt.
Theo tài liệu kỹ thuật của Flowline, cảm biến radar đo mức Flowline LR85 có thể đo các môi chất có hằng số điện môi từ ≥1.6. Tuy nhiên, khoảng đo và hiệu quả phản xạ thực tế vẫn phụ thuộc vào đặc tính của môi chất, điều kiện lắp đặt, hình dạng bồn chứa cũng như môi trường vận hành.
Thông số nổi bật của Cảm biến radar đo mức Flowline LR85
- Công nghệ radar 80GHz FMCW, góc beam 4°.
- Đo chất lỏng tối đa 120m, chất rắn tối đa 60m.
- Độ chính xác ±2mm, Dead Band 0mm.
- Ngõ ra 4-20mA + HART 7 hoặc Modbus RS485 (tùy phiên bản).
- Cấu hình và giám sát qua Bluetooth 5.0 bằng ứng dụng LevelTap™.
- Màn hình LCD tích hợp giúp cấu hình trực tiếp tại hiện trường.
- Anten PFA chống ăn mòn cao, cấp bảo vệ NEMA 4X / IP66/IP67.
- Hỗ trợ đo mức, khoảng cách, thể tích bồn khi cấu hình phù hợp.
- Có phiên bản mặt bích gimbal xoay kèm đầu thổi khí làm sạch bụi.
Công nghệ và khả năng đo
Flowline LR85 sử dụng công nghệ Radar FMCW 80GHz với góc phát sóng 4°, giúp tập trung năng lượng radar vào bề mặt cần đo, giảm ảnh hưởng của thành bồn, cánh khuấy hoặc các kết cấu kim loại bên trong. Nhờ đó, thiết bị hoạt động ổn định trong các bồn cao hoặc silo có không gian lắp đặt hạn chế và nhiều vật cản.
Dead Band được thiết lập 0mm, giúp tận dụng tối đa chiều cao sử dụng của bồn chứa và tăng khả năng đo ở vùng gần đầu cảm biến.
Khả năng đo của LR85 theo công bố của Flowline:
- Chất lỏng: tối đa 120m (khi εr ≥ 10 và bề mặt ít dao động).
- Chất rắn: tối đa 60m (khi εr ≥ 6 và lượng bụi thấp).
- Độ chính xác: ±2mm trong dải 0,4–30m (±10mm trong vùng 0–0,39m).
- Hằng số điện môi tối thiểu: ≥ 1,6.
Thiết bị phù hợp để đo:
- Bồn chứa nước và hóa chất quy mô lớn.
- Silo xi măng, hạt nhựa, ngũ cốc.
- Bunker vật liệu rời, clinker, cốt liệu.
- Kho chứa nguyên liệu dạng hạt cao.
- Bồn dầu và chất lỏng petroleum.

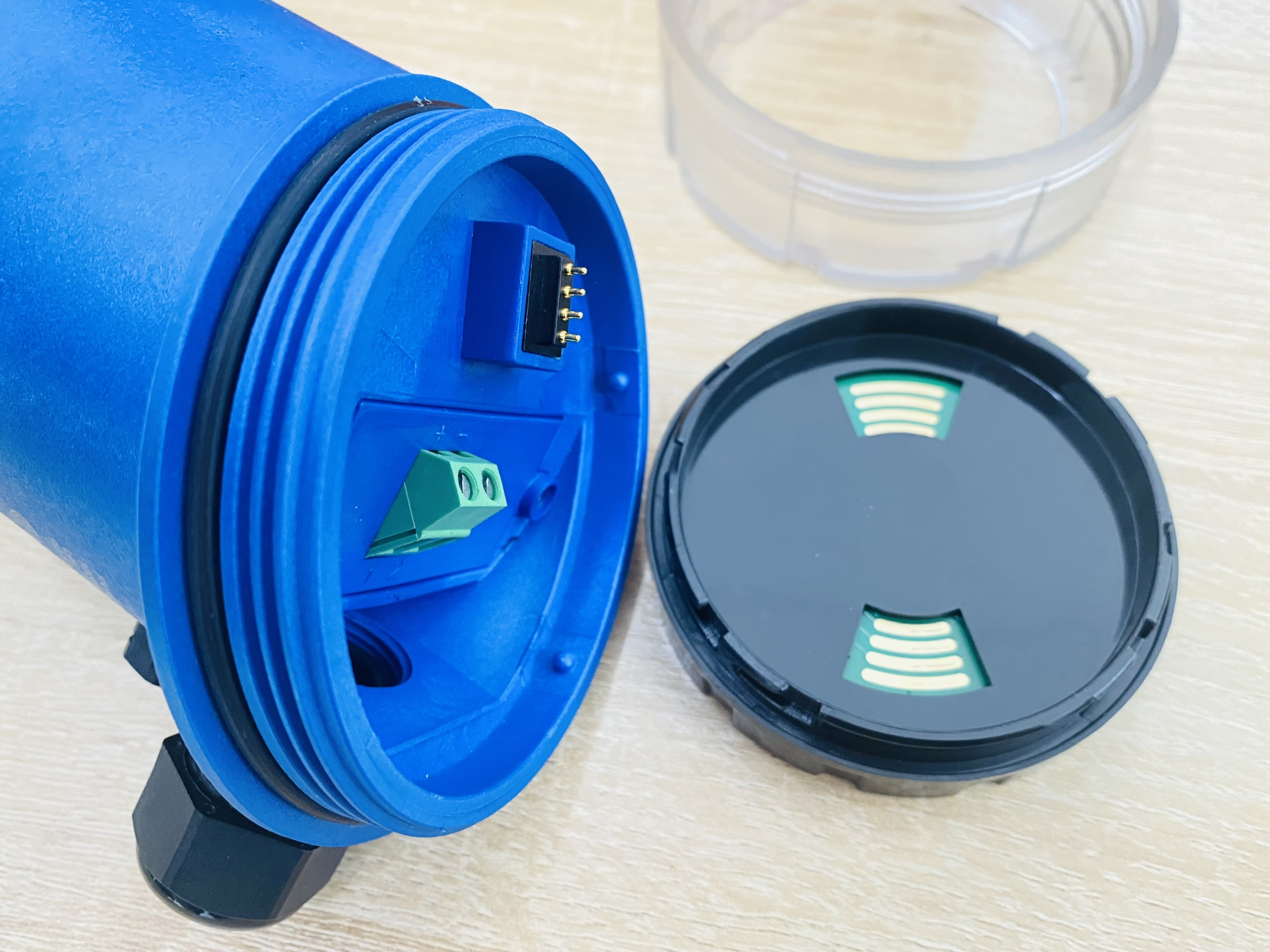

Tín hiệu ngõ ra 4-20mA/HART và Modbus RS485
Flowline LR85 cung cấp hai tùy chọn giao tiếp để dễ dàng tích hợp với nhiều hệ thống điều khiển công nghiệp:
- 4-20mA + HART 7: Truyền giá trị đo mức qua tín hiệu analog 2 dây (nguồn 12–30VDC), đồng thời hỗ trợ cấu hình và chẩn đoán thiết bị thông qua giao thức HART. Khoảng truyền tối đa 304m.
- Modbus RS485: Phù hợp với các hệ thống PLC, RTU, Gateway và SCADA sử dụng chuẩn Modbus RTU (nguồn 9–27VDC), cho phép đọc đồng thời giá trị mức, khoảng cách và trạng thái cảm biến. Khoảng truyền tối đa 1.200m.
Nhờ đó, Flowline LR85 có thể kết nối với PLC, DCS, SCADA, datalogger, bộ hiển thị và nhiều hệ thống giám sát khác, đáp ứng từ các ứng dụng điều khiển cơ bản đến các hệ thống tự động hóa quy mô lớn.
Cấu hình cảm biến LR85 bằng Bluetooth và màn hình LCD
Flowline LR85 hỗ trợ Bluetooth 5.0, cho phép kết nối với ứng dụng LevelTap™ trên điện thoại để cấu hình và theo dõi cảm biến ngay tại hiện trường mà không cần bộ lập trình chuyên dụng. Phạm vi kết nối tối đa 8m trong điều kiện lý tưởng.
Thông qua ứng dụng LevelTap™, người dùng có thể:
- Theo dõi giá trị mức và khoảng cách theo thời gian thực.
- Thiết lập chiều cao bồn, mức đầy và đơn vị đo.
- Cấu hình ngõ ra tín hiệu 4-20mA.
- Kiểm tra tín hiệu phản xạ (Echo Curve).
- Chọn hình dạng bồn để tính thể tích.
- Lưu hoặc sao chép cấu hình sang các cảm biến khác.
Ngoài kết nối Bluetooth, Flowline LR85 còn được trang bị màn hình LCD và các phím điều khiển tích hợp, giúp kiểm tra trạng thái hoặc thực hiện các thiết lập cơ bản trực tiếp trên thiết bị.
Việc hỗ trợ Bluetooth, màn hình LCD, HART và Modbus RS485 giúp quá trình lắp đặt, cấu hình và bảo trì Flowline LR85 thuận tiện hơn, đặc biệt trong các hệ thống có nhiều cảm biến hoặc vị trí lắp đặt trên bồn/silo cao khó tiếp cận.
Ưu điểm nổi bật của Flowline LR85
Đo mức không tiếp xúc, giảm bảo trì
Flowline LR85 đo mức bằng sóng radar 80GHz nên không tiếp xúc trực tiếp với môi chất. Điều này giúp hạn chế bám cặn, ăn mòn đầu đo và giảm nhu cầu bảo trì, đặc biệt trong các bồn hóa chất, dầu hoặc môi trường có tính ăn mòn và nhiều bụi.
Đo được cả chất lỏng và chất rắn đến khoảng cách cực lớn
Thiết bị có thể sử dụng cho nhiều loại môi chất như:
- Nước, hóa chất, dầu.
- Bột, xi măng, hạt nhựa.
- Ngũ cốc, thức ăn chăn nuôi, phân bón.
- Vật liệu aggregate và clinker.
Việc sử dụng chung một dòng cảm biến cho nhiều ứng dụng giúp đơn giản hóa việc lựa chọn và tiêu chuẩn hóa thiết bị trong nhà máy.
Khoảng đo lên đến 120 mét
Flowline LR85 hỗ trợ đo chất lỏng đến 120m và chất rắn đến 60m, phù hợp với các bồn chứa cao, silo lớn hoặc kho chứa cần giám sát mức từ khoảng cách rất xa – vượt xa khả năng của LR80, LR81 và LR83.
Góc phát sóng siêu hẹp chỉ 4°
Nhờ góc beam chỉ 4°, tín hiệu radar tập trung hơn, giảm phản xạ từ thành bồn, cánh khuấy hoặc kết cấu bên trong. Điều này giúp cảm biến hoạt động ổn định trong các bồn có không gian hẹp hoặc silo nhiều vật cản và bề mặt nghiêng.
Độ chính xác cao
Độ chính xác lên đến ±2 mm giúp thiết bị đáp ứng tốt các ứng dụng cần giám sát mức liên tục, điều khiển quá trình và quản lý tồn kho với độ tin cậy cao.
Anten PFA chống ăn mòn
Anten được chế tạo từ PFA, phù hợp với nhiều môi trường có tính ăn mòn như hóa chất hoặc dầu. Trước khi lựa chọn, vẫn nên kiểm tra khả năng tương thích của toàn bộ vật liệu tiếp xúc với từng môi chất cụ thể.
Cấp bảo vệ NEMA 4X / IP66/IP67
Với cấp bảo vệ cao, LR85 có thể lắp đặt trong nhà hoặc ngoài trời, hoạt động ổn định tại các nhà máy hóa chất, xi măng, thực phẩm và nhiều môi trường công nghiệp khác.

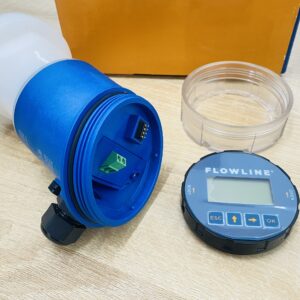

Màn hình LCD tích hợp và cấu hình Bluetooth
Flowline LR85 được trang bị màn hình LCD hiển thị trực tiếp các thông số vận hành, giúp người dùng dễ dàng theo dõi giá trị đo, kiểm tra trạng thái cảm biến và thực hiện các thiết lập cơ bản ngay tại hiện trường. Kết hợp với Bluetooth LevelTap™ giúp cấu hình từ mặt đất khi cảm biến lắp trên bồn cao.

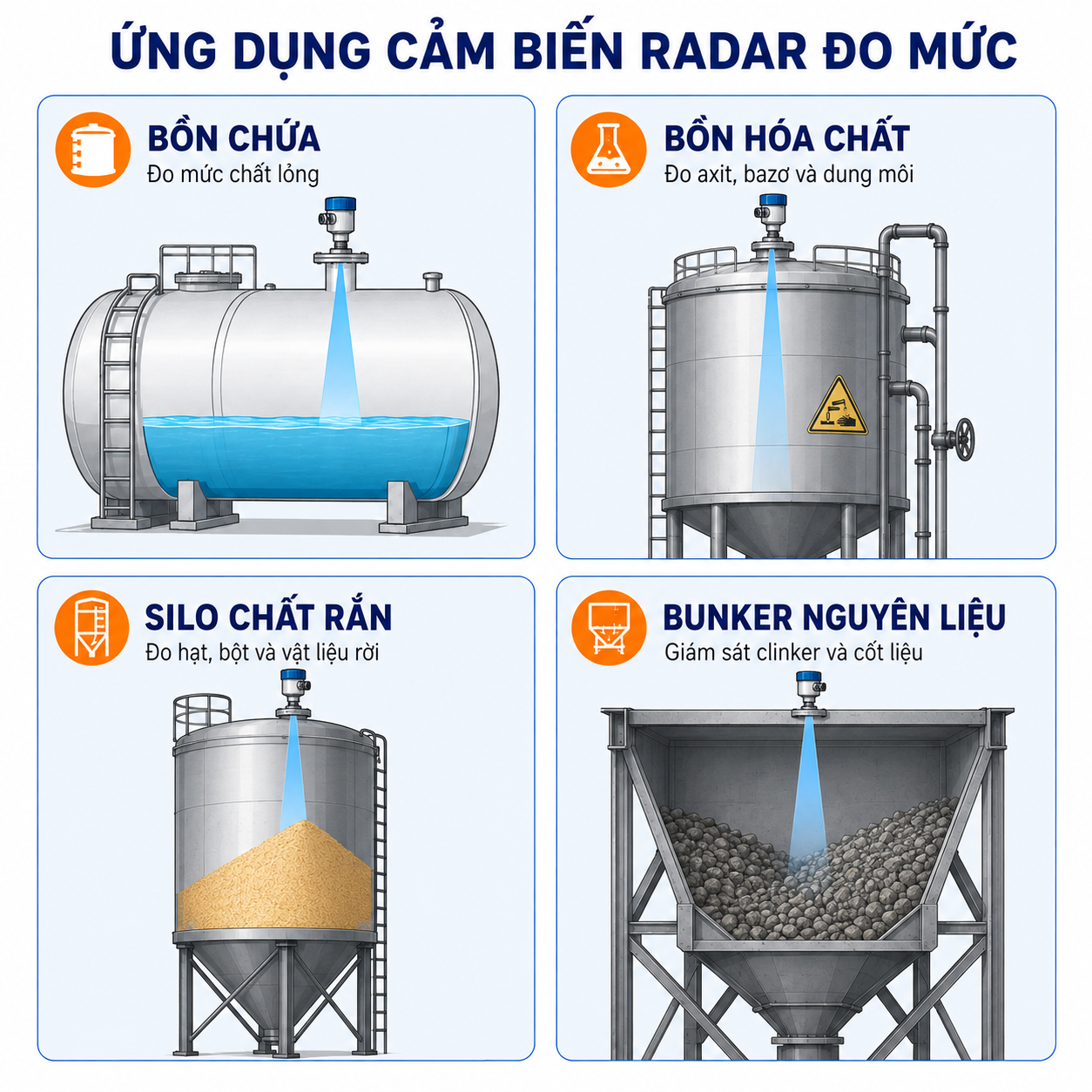

Ứng dụng cảm biến radar đo mức Flowline LR85
Nhờ công nghệ radar 80GHz FMCW, khoảng đo lên đến 120 m, góc phát sóng 4° và khả năng đo không tiếp xúc, Flowline LR85 phù hợp với nhiều ứng dụng đo mức liên tục trong công nghiệp, từ bồn chứa chất lỏng quy mô lớn đến silo vật liệu rời cao.
Đo mức bồn chứa quy mô lớn
Flowline LR85 phù hợp để đo mức liên tục trong các bồn chứa:
- Nước sạch, nước công nghiệp, nước RO, nước PCCC.
- Dầu và chất lỏng gốc petroleum.
- Dung môi và hóa chất.
Công nghệ đo không tiếp xúc giúp giảm bám cặn lên đầu cảm biến và hạn chế bảo trì trong quá trình vận hành.
Đo mức silo chứa vật liệu rời
Với khoảng đo 60 m cho chất rắn và góc beam 4°, LR85 phù hợp để đo mức trong silo chứa:
- Xi măng, tro bay, cát mịn.
- Hạt nhựa, ngũ cốc, thức ăn chăn nuôi.
- Phân bón, bột, vật liệu aggregate.

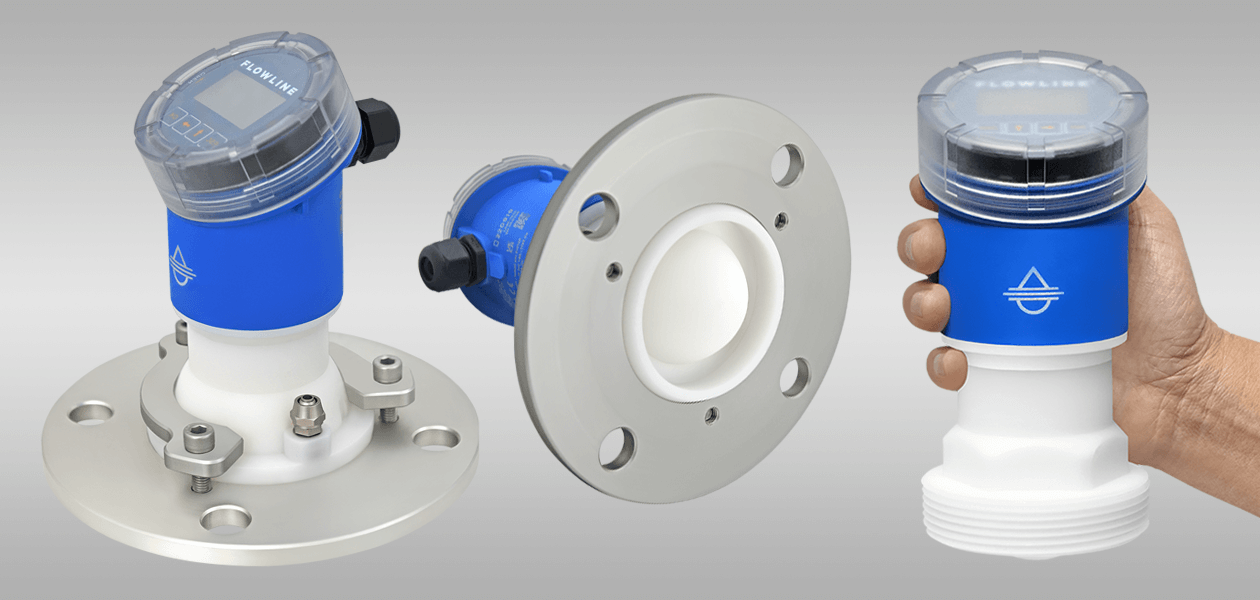

Phiên bản mặt bích gimbal cho phép chỉnh hướng anten theo góc nghỉ của vật liệu và có đầu thổi khí hỗ trợ làm sạch bụi.
Đo mức hóa chất
Anten PFA phù hợp với nhiều loại hóa chất công nghiệp có tính ăn mòn. Flowline LR85 có thể được xem xét cho các ứng dụng axit, bazơ, dung môi và hóa chất xử lý nước. Trước khi lựa chọn, nên kiểm tra khả năng tương thích của vật liệu với môi chất để đảm bảo tuổi thọ thiết bị.
Đo mức bunker và kho chứa nguyên liệu
LR85 hỗ trợ giám sát tồn kho liên tục trong bunker clinker, cốt liệu và kho chứa nguyên liệu rời quy mô lớn nhờ khoảng đo lớn và khả năng xử lý bụi tốt.
Thông số kỹ thuật Cảm biến radar đo mức Flowline LR85
| Thông số | Giá trị |
|---|---|
| Model | EchoBeam® LR85 |
| Công nghệ đo | Radar FMCW 80GHz |
| Phạm vi đo chất lỏng | 120 m |
| Phạm vi đo chất rắn | 60 m |
| Độ chính xác | ±2 mm trong khoảng 0,4–30 m; ±10 mm trong khoảng 0–0,39 m |
| Dead Band | 0 mm |
| Góc beam | 4° |
| Hằng số điện môi tối thiểu | ≥ 1.6 |
| Bluetooth | Bluetooth 5.0 |
| Phương thức cấu hình | Ứng dụng LevelTap™ và màn hình LCD |
| Ngõ ra | 4–20mA + HART 7 hoặc Modbus RS485 |
| Nguồn cấp phiên bản 4–20mA/HART | 12–30VDC |
| Nguồn cấp phiên bản Modbus | 9–27VDC |
| Chuẩn bảo vệ | NEMA 4X, IP66/IP67 |
| Vật liệu anten | PFA |
| Kiểu kết nối | Ren 3″ NPT, M80×3, mặt bích gimbal 3″ ANSI hoặc DIN80 |
| Nhiệt độ quá trình | -40 đến 120°C |
| Áp suất làm việc với kết nối ren | -1 đến 3 bar |
Các thông số trên được tham khảo từ tài liệu kỹ thuật của Flowline EchoBeam LR85. Để lựa chọn đúng model, cần xem xét môi chất, chiều cao bồn, hằng số điện môi, nhiệt độ, áp suất và điều kiện lắp đặt thực tế.

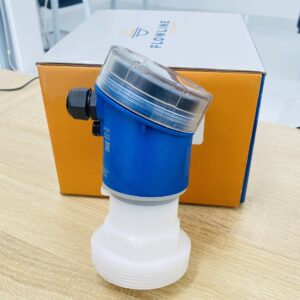

Mã sản phẩm Flowline LR85
Flowline LR85 có nhiều phiên bản để phù hợp với từng hệ thống điều khiển và kiểu lắp đặt.

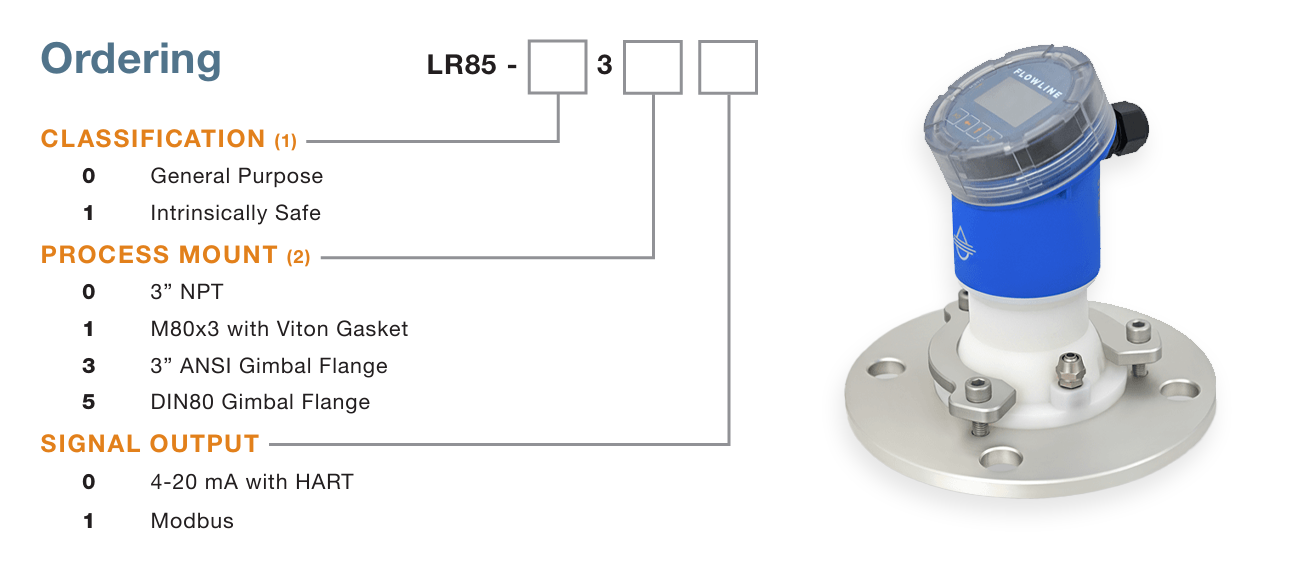

Cấu trúc mã cơ bản: LR85 – _3_ _
- Classification (phân loại):
- 0 = General Purpose
- 1 = Intrinsically Safe
- Process Mount (kết nối quá trình):
- 0 = 3″ NPT
- 1 = M80×3
- 3 = 3″ ANSI gimbal
- 5 = DIN80 gimbal
- Signal Output (tín hiệu ngõ ra):
- 0 = 4-20mA + HART
- 1 = Modbus
Ví dụ:
- LR85-0300: General Purpose, 3″ NPT, 4-20mA HART
- LR85-0330: General Purpose, mặt bích gimbal 3″ ANSI, 4-20mA HART
- LR85-0301: General Purpose, 3″ NPT, Modbus
Lưu ý: Bản Intrinsically Safe chỉ dành cho ứng dụng chất lỏng và chỉ có ngõ ra 4-20mA HART. Flowline khuyến nghị sử dụng barrier LB12-1001 cho khu vực nguy hiểm.
Khi nào nên chọn Flowline LR85?
Flowline LR85 phù hợp với các ứng dụng cần đo mức không tiếp xúc ở khoảng cách rất lớn, độ chính xác cao và khả năng tích hợp với PLC, DCS hoặc SCADA thông qua HART hoặc Modbus RS485.
Nên lựa chọn LR85 khi ứng dụng có một hoặc nhiều yêu cầu sau:
- Đo mức chất lỏng đến 120m
- Đo mức chất rắn đến 60m
- Bồn hoặc silo có chiều cao rất lớn
- Silo nhiều bụi, bề mặt nghiêng cần chỉnh hướng anten
- Bồn hóa chất, dầu hoặc môi trường ăn mòn
- Cần góc beam siêu hẹp 4°
- Cần giao tiếp HART hoặc Modbus RS485
- Cần cấu hình nhanh bằng Bluetooth hoặc trực tiếp trên màn hình LCD
- Nhiệt độ quá trình lên đến 120°C
Nếu chỉ cần đo mức dưới 10 m, sử dụng tín hiệu 4–20mA và không yêu cầu truyền thông số, Flowline LR80 sẽ là lựa chọn tối ưu về chi phí.
Trong trường hợp cần khoảng đo 30 m, màn hình LCD và giao tiếp HART/Modbus, Flowline LR83 là lựa chọn phù hợp.
| Tiêu chí | LR80 | LR81 | LR83 | LR85 |
|---|---|---|---|---|
| Phạm vi đo chất lỏng | 10 m | 30 m | 30 m | 120 m |
| Phạm vi đo chất rắn | 5 m | 15 m | 15 m | 60 m |
| Góc beam | 8° | 8° | 6° | 4° |
| Nhiệt độ tối đa | 60°C | 80°C | 100°C | 120°C |
| Màn hình LCD | ✕ | ✕ | ✓ | ✓ |
| Modbus RS485 | ✕ | ✓ | ✓ | ✓ |
| Ứng dụng phù hợp | Bồn nhỏ, bể nước, bể sump, trạm bơm và lift station | Bồn chứa, bể xử lý nước, bồn hóa chất và silo tầm trung | Bồn công nghiệp, bồn hóa chất, bể nước thải, silo và ứng dụng cần màn hình tại chỗ | Bồn và silo rất cao, kho chứa vật liệu rời, môi trường nhiệt độ cao và ứng dụng đo khoảng cách lớn |
Nếu chưa chắc nên chọn LR80, LR81, LR83 hay LR85, hãy tham khảo bài viết so sánh cảm biến radar Flowline để hiểu rõ sự khác biệt giữa từng model.
Tư vấn chọn cảm biến radar Flowline LR85
Để lựa chọn đúng phiên bản Flowline LR85, cần xác định đầy đủ môi chất, kích thước bồn và điều kiện vận hành thực tế. Bạn chỉ cần cung cấp:
- Môi chất cần đo: nước, dầu, hóa chất, bột, hạt hoặc vật liệu rời.
- Chiều cao và kích thước bồn, silo hoặc bunker.
- Khoảng cách đo yêu cầu.
- Vật liệu chế tạo bồn.
- Nhiệt độ và áp suất làm việc.
- Các yếu tố ảnh hưởng như bọt, bụi, hơi nước, cánh khuấy hoặc kết cấu bên trong.
- Kiểu kết nối cơ khí: ren hoặc mặt bích gimbal.
- Thiết bị nhận tín hiệu: PLC, DCS, SCADA hoặc Gateway Modbus.
Từ các thông tin trên, đội ngũ kỹ sư Huphaco sẽ kiểm tra phạm vi đo, lựa chọn phiên bản LR85 phù hợp và đề xuất vị trí lắp đặt nhằm giúp cảm biến hoạt động ổn định, hạn chế tín hiệu phản xạ giả và đạt độ chính xác tốt nhất.
Mua cảm biến radar đo mức Flowline LR85 chính hãng ở đâu
Huphaco cung cấp cảm biến radar đo mức Flowline LR85 chính hãng, đồng thời hỗ trợ tư vấn lựa chọn model, phương án lắp đặt và cấu hình phù hợp với từng ứng dụng.
Để được tư vấn chính xác, bạn chỉ cần cung cấp:
- Môi chất cần đo: nước, hóa chất, dầu, bột, hạt…
- Chiều cao bồn, silo hoặc bunker.
- Khoảng cách đo yêu cầu.
- Điều kiện bên trong như bọt, hơi nước, bụi hoặc cánh khuấy.
- Thiết bị nhận tín hiệu: PLC, DCS, SCADA hoặc bộ hiển thị.
Dựa trên các thông tin này, đội ngũ kỹ sư Huphaco sẽ hỗ trợ:
- So sánh và lựa chọn đúng model Flowline LR80, LR81, LR83 hoặc LR85.
- Kiểm tra khoảng đo và khả năng tương thích với môi chất.
- Đề xuất vị trí và phương án lắp đặt cảm biến.
- Cung cấp Datasheet LR85 và tài liệu chính hãng.
- Hỗ trợ sơ đồ đấu nối và cấu hình Bluetooth, HART hoặc Modbus.
- Báo giá Flowline LR85 theo cấu hình và yêu cầu thực tế.
Nếu bạn đang cần đo mức trong bồn cao, silo nhiều bụi hoặc chưa xác định model phù hợp, hãy gửi thông tin ứng dụng để Huphaco tư vấn trước khi đặt hàng.
Liên hệ tư vấn Cảm biến radar Flowline LR85:
Lê Quân Đạt – Kỹ sư Tự động hóa
Hotline: 0886 088 496
Email: dat.le@huphaco.vn
Website: chuyendoitinhieu.vn
Hai Tran –
