Cảm biến Radar Đo mức Flowline LR80 80GHz | Đo mức đến 10m

Flowline LR80 là cảm biến radar đo mức không tiếp xúc sử dụng công nghệ 80GHz FMCW, phù hợp đo liên tục mức chất lỏng và chất rắn trong bồn chứa, bể sump, lift station, silo, bin… Cảm biến cho tín hiệu 4-20mA 2 dây, cấu hình không dây qua Bluetooth bằng app LevelTap™, hỗ trợ đo mức, khoảng cách, thể tích bồn hoặc lưu lượng kênh hở.

Thiết kế anten & vỏ PVDF, bảo vệ IP68, dead band 0mm và góc beam hẹp 8° giúp LR80 phù hợp nhiều ứng dụng công nghiệp cần đo không tiếp xúc, hạn chế bảo trì.

Bài viết liên quan:

• Tín hiệu 4-20mA là gì? Ưu điểm, nguyên lý và lý do được dùng phổ biến
• Khi Nào Cần Dùng Bộ Cách Ly Tín Hiệu 4-20mA? 7 Trường Hợp Thực Tế
• Bộ chuyển đổi tín hiệu 4-20mA sang 0-10V
• Cảm biến Radar là gì? Tìm hiểu về đặc điểm và nguyên lý hoạt động

Thông tin nổi bật của Flowline LR80

• Công nghệ radar 80GHz FMCW, góc beam 8°
• Đo chất lỏng tối đa 10m, chất rắn tối đa 5m
• Dead band 0mm, độ chính xác ±5mm
• Ngõ ra 4-20mA 2 dây, khoảng cách truyền đến 304m
• Cấu hình & giám sát qua Bluetooth 5.0 + app LevelTap™ (iOS/Android)
• Anten & vỏ PVDF, bảo vệ IP68
• Hỗ trợ đo mức, khoảng cách, thể tích bồn và lưu lượng kênh hở

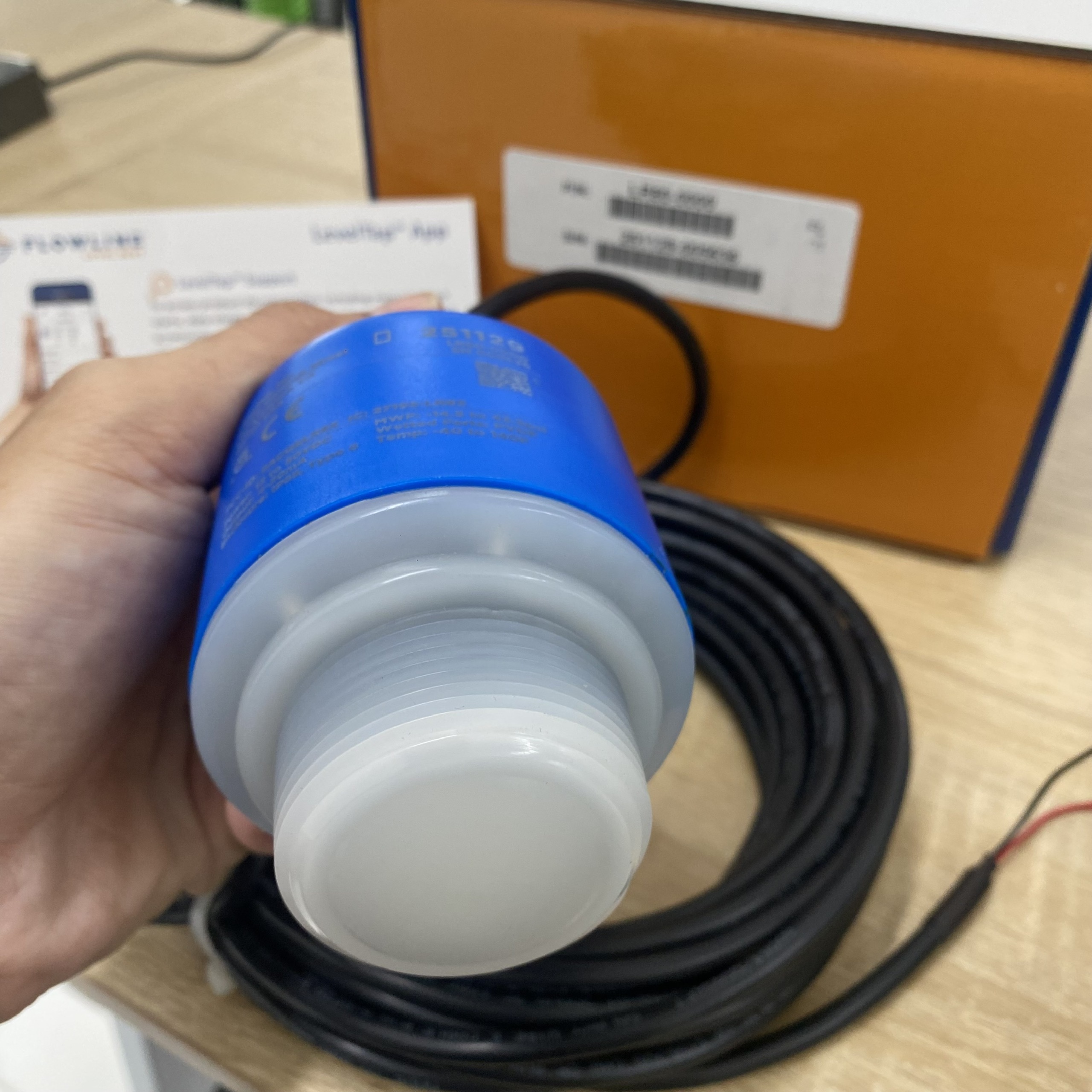

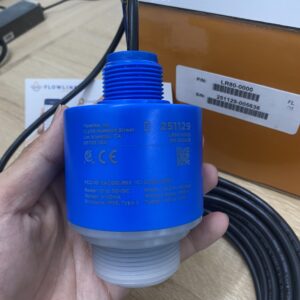

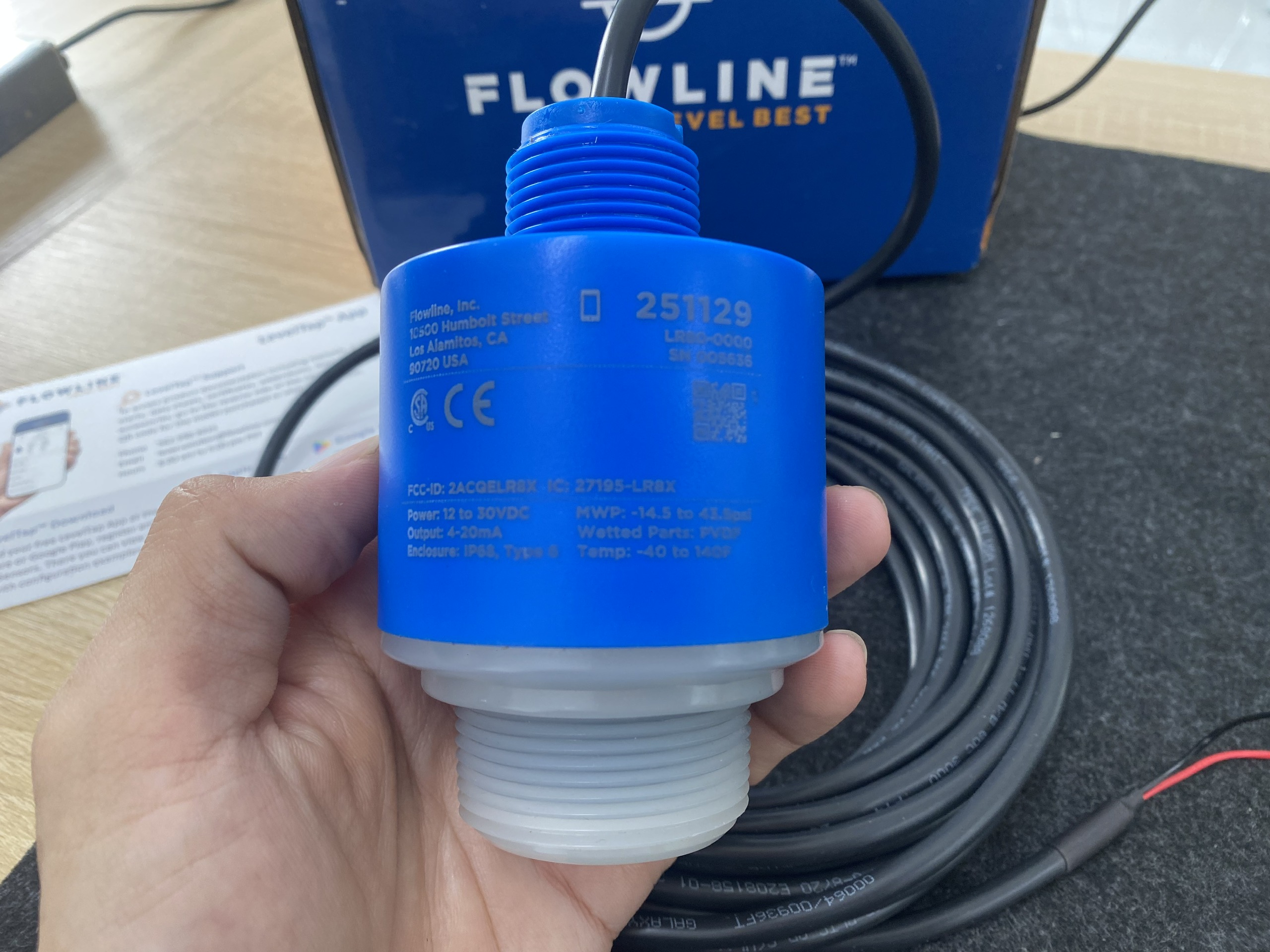

Cảm biến radar Flowline LR80 là gì?

Flowline LR80 là cảm biến đo mức radar không tiếp xúc của Flowline, sử dụng sóng điện từ tần số 80GHz để xác định khoảng cách từ cảm biến đến bề mặt vật liệu. Từ khoảng cách đo được, thiết bị có thể tính toán mức vật liệu trong bồn, bể hoặc silo.

Không giống các cảm biến đo mức tiếp xúc, LR80 không cần tiếp xúc trực tiếp với môi chất. Điều này giúp cảm biến phù hợp với những ứng dụng mà việc đưa thiết bị vào trong môi trường đo có thể gây ảnh hưởng đến tuổi thọ hoặc công tác bảo trì.

Cảm biến có thể được sử dụng để đo chất lỏng và chất rắn, chẳng hạn như nước, hóa chất, chất lỏng gốc dầu, hạt, ngũ cốc, bột hoặc vật liệu dạng hạt. Theo thông tin từ Flowline, LR80 có thể đo môi chất có hằng số điện môi tối thiểu từ ≥1.6, tuy nhiên phạm vi đo tối đa thực tế còn phụ thuộc vào đặc tính môi chất và điều kiện ứng dụng.

Công nghệ & khả năng đo

LR80 dùng sóng radar 80GHz FMCW với góc beam 8°, giúp tập trung tín hiệu tốt trong không gian hạn chế. Dead band 0mm tận dụng tối đa chiều cao hữu ích của bồn.

• Chất lỏng: tối đa 10m (hằng số điện môi ≥1,6, bề mặt ổn định).
• Chất rắn: tối đa 5m (hằng số điện môi ≥6, ít bụi).

Có thể đo nước, hóa chất, dầu, hạt, ngũ cốc, bột… tùy điều kiện thực tế.

Tín hiệu ngõ ra 4-20mA 2 dây

Flowline LR80 sử dụng tín hiệu 4-20mA 2 dây, phù hợp để kết nối với các thiết bị nhận tín hiệu analog như:

• PLC
• Bộ hiển thị
• Bộ ghi dữ liệu
• Bộ điều khiển
• Hệ thống giám sát và thu thập dữ liệu

Tín hiệu 4-20mA cho phép truyền giá trị đo mức về hệ thống điều khiển hoặc giám sát. Khoảng cách truyền tín hiệu tối đa theo thông số của Flowline lên đến 304m, tùy thuộc điều kiện lắp đặt và hệ thống đấu nối.

LR80 cũng hỗ trợ lựa chọn trạng thái fail-safe của tín hiệu khi xảy ra lỗi, gồm High, Low hoặc Hold Last Value.

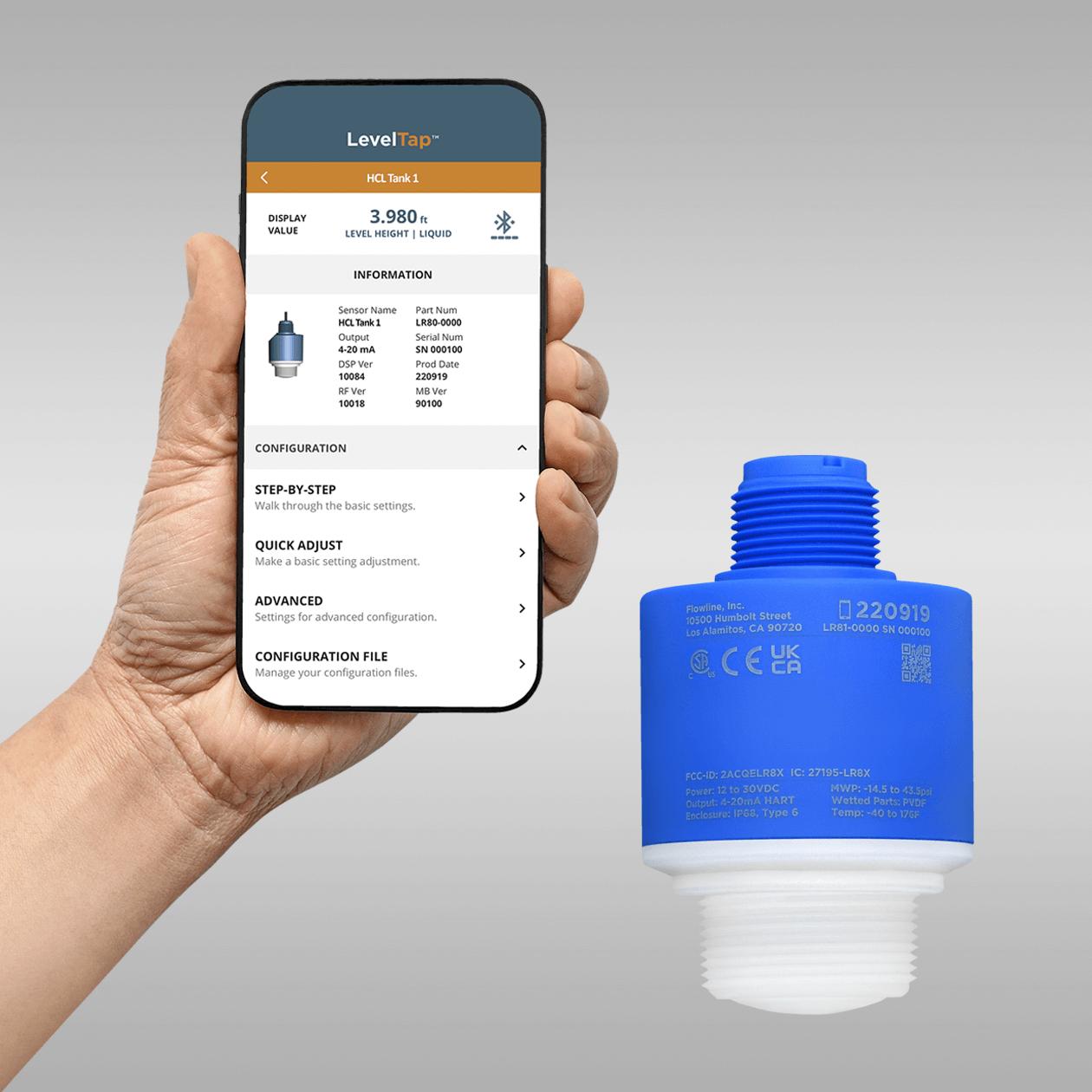

Cấu hình cảm biến LR80 bằng Bluetooth

Điểm nổi bật của EchoBeam LR80 là khả năng cấu hình hoàn toàn không dây thông qua Bluetooth 5.0 và ứng dụng miễn phí LevelTap™ (có trên App Store, Google Play và Baidu).

App cho phép kỹ thuật viên:

• Kết nối nhanh với cảm biến (phạm vi Bluetooth khoảng 8m trong điều kiện lý tưởng).
• Xem giá trị mức real-time, kiểm tra trạng thái hoạt động ngay tại hiện trường.
• Quản lý và thay đổi các thiết lập mà không cần mở nắp hoặc thao tác trực tiếp trên thiết bị.

Ba chế độ cấu hình chính:

• Step-by-Step: hướng dẫn từng bước cho lần cấu hình đầu tiên (chọn chất lỏng/chất rắn, đặt chiều cao cảm biến 4mA, chiều cao đầy 20mA, đơn vị đo, fail-safe…).
• Quick Adjust: chỉnh sửa nhanh các thông số chính khi đã cấu hình sẵn.
• Advanced: hỗ trợ cấu hình nâng cao như đo thể tích bồn (volumetric), lưu lượng kênh hở (weir/flume), xem Echo Curve để kiểm tra tín hiệu phản xạ.

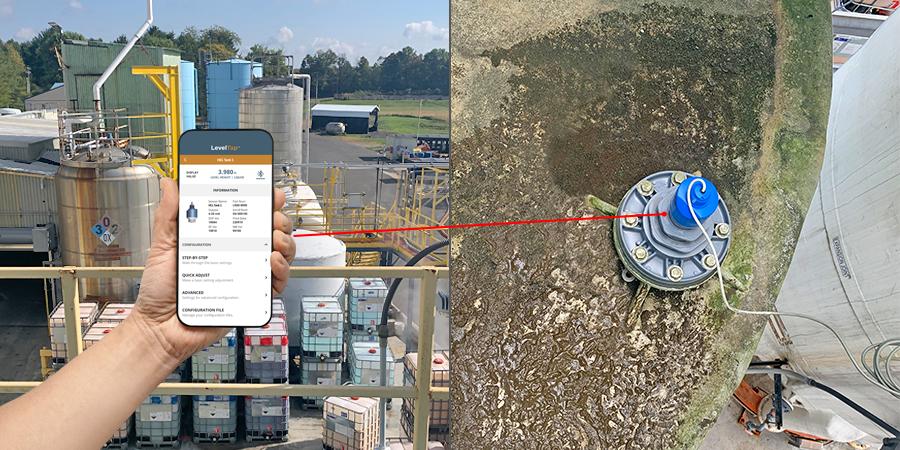

App còn có chế độ Demo Sensors để người dùng trải nghiệm trước khi mua. Toàn bộ quá trình cấu hình diễn ra an toàn từ mặt đất hoặc cầu thang gần, giảm thiểu việc leo cao.

Ưu điểm nổi bật của Flowline LR80

Đo mức không tiếp xúc

Cảm biến radar không tiếp xúc trực tiếp với môi chất nên phù hợp với các ứng dụng cần hạn chế thiết bị tiếp xúc với hóa chất hoặc môi trường có tính ăn mòn.

Hỗ trợ đo cả chất lỏng và chất rắn

LR80 có thể sử dụng cho nhiều bài toán đo mức khác nhau, từ bồn chứa chất lỏng đến bin hoặc silo chứa vật liệu dạng hạt.

Thiết kế PVDF

Anten và vỏ cảm biến sử dụng vật liệu PVDF, phù hợp với các ứng dụng cần khả năng tương thích với môi trường có tính ăn mòn. Tuy nhiên, cần kiểm tra khả năng tương thích hóa chất cụ thể của môi chất trước khi lựa chọn.

Cấp bảo vệ IP68

Cấp bảo vệ IP68 giúp LR80 phù hợp với các vị trí lắp đặt ngoài trời hoặc khu vực có điều kiện môi trường khắc nghiệt, bao gồm cả một số vị trí lắp đặt dưới mặt đất.

Góc beam 8°

Góc phát sóng 8° giúp tập trung vùng đo, hỗ trợ việc lắp đặt trong các bồn chứa và khu vực có không gian hạn chế.

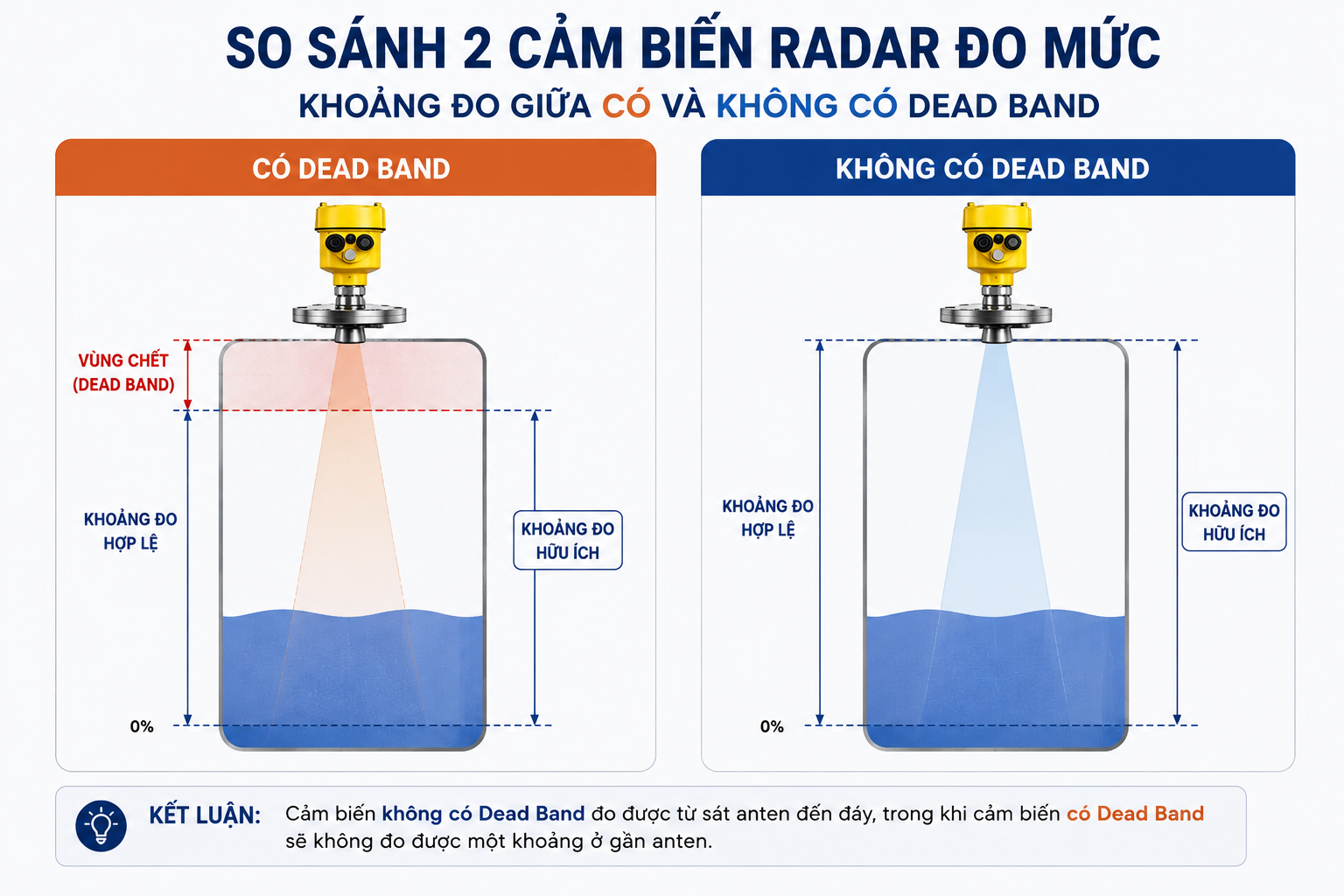

Không có dead band

Thông số dead band 0mm giúp tối ưu khoảng đo hữu ích, đặc biệt khi cần đo mức trong các bồn có chiều cao nhỏ.

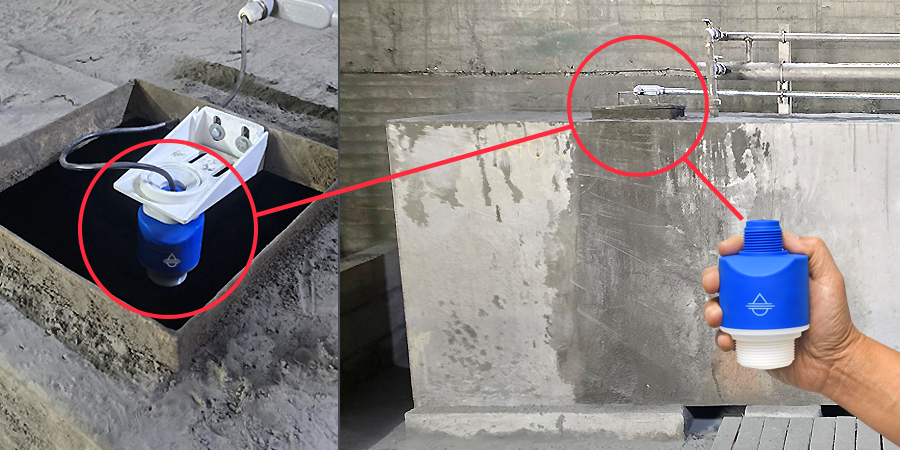

Ứng dụng cảm biến radar đo mức Flowline LR80

Flowline LR80 được thiết kế cho nhiều ứng dụng đo mức liên tục trong công nghiệp và hạ tầng.

Đo mức bồn chứa

Sử dụng LR80 để theo dõi mức nước, hóa chất hoặc các loại chất lỏng phù hợp trong bồn chứa.

Bể sump và lift station

Thiết bị có thể được sử dụng để theo dõi mức trong các bể thu gom, hố chứa hoặc trạm bơm, phục vụ giám sát và điều khiển quá trình bơm.

Đo mức nước và lưu lượng kênh hở

LR80 hỗ trợ các bài toán đo mức tại weir, canal và reservoir. Khi được cấu hình phù hợp với ứng dụng, giá trị đo mức có thể được sử dụng để xác định lưu lượng qua kênh hở.

Đo mức chất rắn

Với phạm vi đo chất rắn lên đến 5m theo điều kiện kỹ thuật của hãng, LR80 có thể sử dụng cho các ứng dụng như bin, conveyor hoặc transfer station và các khu vực chứa vật liệu dạng hạt phù hợp.

Đo mức trong ngành hóa chất

Thiết kế PVDF giúp LR80 có thể được xem xét cho các ứng dụng hóa chất có tính ăn mòn, nhưng cần kiểm tra cụ thể tính tương thích của vật liệu cảm biến với môi chất trước khi lựa chọn.

Flowline cũng liệt kê các ứng dụng của LR80 cho tank, sump, lift station, weir, canal, reservoir, bin, conveyor và transfer station.

Thông số kỹ thuật Flowline LR80

Thông số	Giá trị
Model	EchoBeam LR80
Tần số	80GHz W-band FMCW
Phạm vi đo	Lỏng 10m / Rắn 5m
Độ chính xác	±5mm (0,4–10m)
Dead band	0mm
Góc beam	8°
Hằng số điện môi tối thiểu	≥1,6
Bluetooth	5.0, khoảng 8m
Cấu hình	LevelTap™ App (iOS & Android)
Ngõ ra	4-20mA 2 dây
Fail-safe	High / Low / Hold Last Value
Vật liệu	PVDF
Bảo vệ	IP68
Kết nối	1½” NPT hoặc 1½” G

Các giá trị trên được tổng hợp từ thông tin kỹ thuật Flowline công bố cho EchoBeam LR80. Khi lựa chọn thiết bị cho một ứng dụng cụ thể, cần đối chiếu đầy đủ điều kiện môi chất, khoảng cách đo, hằng số điện môi, nhiệt độ, áp suất và kiểu lắp đặt.

Mã sản phẩm Flowline LR80

Flowline cung cấp các tùy chọn LR80 theo kiểu kết nối quá trình:

• LR80-0000: Cảm biến radar LR80, kết nối 1½” NPT, ngõ ra 4-20mA.
• LR80-0010: Cảm biến radar LR80, kết nối 1½” G, ngõ ra 4-20mA.

Khi đặt hàng, cần xác định đúng loại ren kết nối phù hợp với hệ thống lắp đặt. Ngoài cảm biến, Flowline cũng cung cấp nhiều loại phụ kiện và giải pháp gá lắp để phục vụ các kiểu lắp đặt khác nhau.

Khi nào nên chọn Flowline LR80?

Flowline LR80 là lựa chọn phù hợp khi cần một cảm biến radar đo mức không tiếp xúc, có tín hiệu 4-20mA 2 dây, phạm vi đo vừa phải và cần khả năng cấu hình thuận tiện qua Bluetooth.

Sản phẩm có thể được cân nhắc cho các ứng dụng:

• Đo mức chất lỏng trong phạm vi đến 10m.
• Đo mức chất rắn trong phạm vi đến 5m.
• Bồn chứa nước hoặc hóa chất.
• Bể sump, lift station.
• Kênh hở, weir, canal hoặc reservoir.
• Bin và các ứng dụng chứa vật liệu dạng hạt.
• Hệ thống cần đưa tín hiệu mức về PLC hoặc thiết bị nhận 4-20mA.
• Các ứng dụng yêu cầu cảm biến đo mức không tiếp xúc.

Tuy nhiên, nếu ứng dụng yêu cầu phạm vi đo lớn hơn, HART, Modbus, SDI-12 hoặc yêu cầu lắp đặt trong khu vực nguy hiểm, nên xem xét các model EchoBeam khác như LR81 hoặc LR83 thay vì lựa chọn LR80. Flowline công bố LR81 và LR83 có các tùy chọn giao tiếp và phạm vi đo cao hơn so với LR80.

Tư vấn chọn cảm biến radar Flowline LR80 cho ứng dụng thực tế

Để xác định LR80 có phù hợp với hệ thống hay không, nên cung cấp các thông tin:

1. Môi chất cần đo: nước, hóa chất, dầu, bột, hạt…
2. Chiều cao bồn hoặc silo: khoảng cách từ vị trí lắp cảm biến đến mức thấp nhất cần đo.
3. Khoảng cách đo lớn nhất: khoảng cách từ cảm biến đến mức vật liệu cao nhất/thấp nhất.
4. Kích thước và vật liệu bồn: bồn nhựa, FRP, kim loại…
5. Nhiệt độ và áp suất làm việc.
6. Tình trạng bề mặt: có khuấy, tạo bọt, bụi hoặc hơi hay không.
7. Kiểu ren hoặc kết nối cần sử dụng: 1½” NPT hoặc 1½” G.
8. Thiết bị nhận tín hiệu: PLC, bộ hiển thị, datalogger hoặc hệ thống giám sát.

Dựa trên các thông tin này, có thể xác định chính xác phạm vi đo, kiểu lắp đặt và cấu hình cảm biến phù hợp hơn.

Mua cảm biến radar đo mức Flowline LR80

Nếu bạn đang tìm cảm biến radar đo mức 80GHz Flowline EchoBeam LR80 để đo mức chất lỏng hoặc chất rắn, hãy cung cấp thông tin về môi chất, chiều cao bồn/silo, khoảng cách đo và thiết bị nhận tín hiệu.

Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra khả năng phù hợp của LR80 với ứng dụng, tư vấn phiên bản 1½” NPT hoặc 1½” G, sơ đồ kết nối tín hiệu 4-20mA và lựa chọn phương án lắp đặt phù hợp.

Liên hệ để được tư vấn và báo giá cảm biến radar Flowline LR80.
