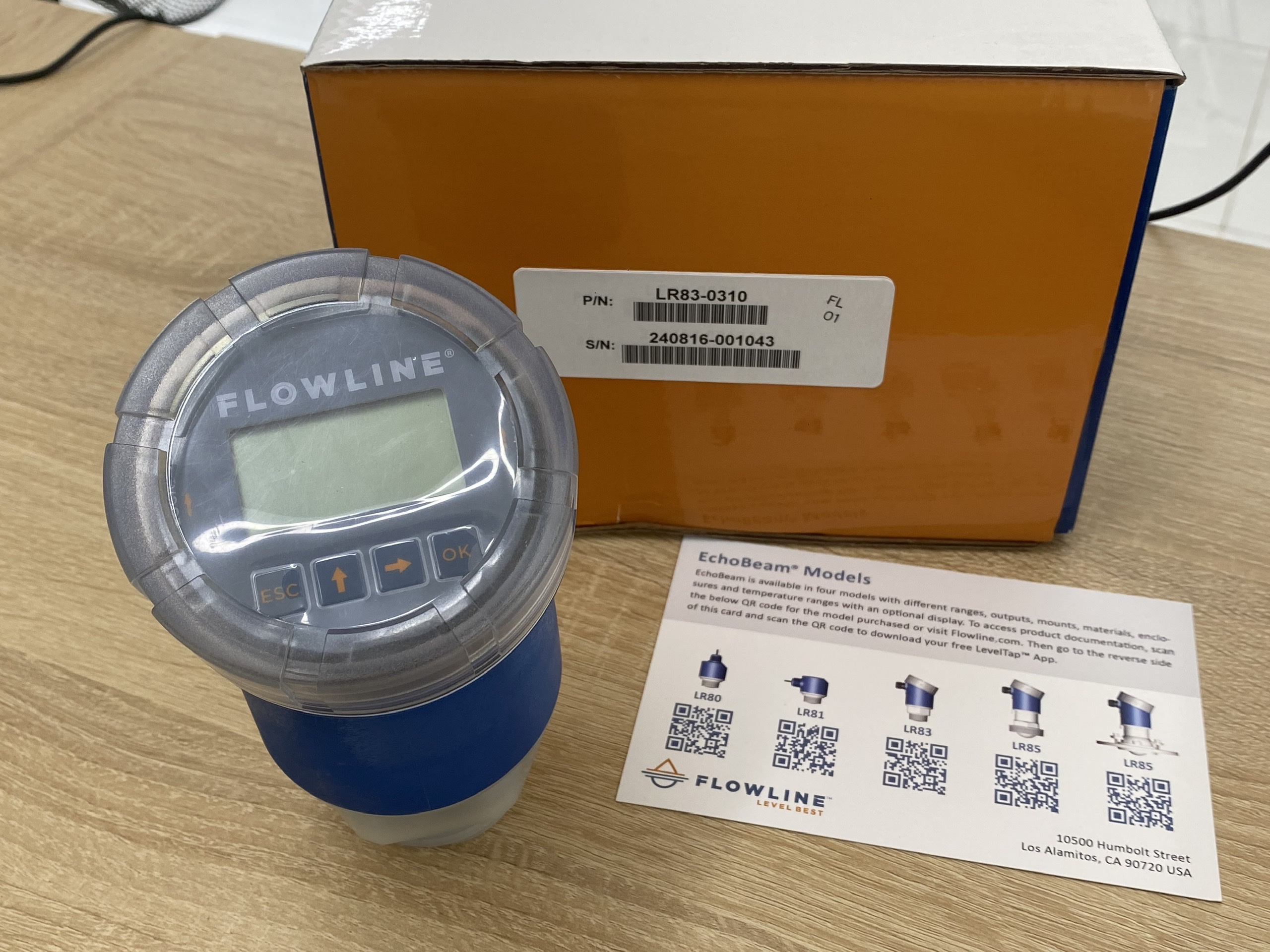

Cảm biến radar đo mức Flowline LR83 | Radar 80GHz Đo đến 30m, có màn hình

Cảm biến radar đo mức Flowline LR83 là cảm biến radar đo mức không tiếp xúc sử dụng công nghệ radar 80GHz FMCW của Flowline, được thiết kế để đo liên tục chất lỏng và chất rắn trong bồn chứa, silo và các ứng dụng công nghiệp có khoảng đo lớn.

Bài viết liên quan:

• Tín hiệu 4-20mA là gì? Ưu điểm, nguyên lý và ứng dụng trong công nghiệp.
• Khi nào cần dùng bộ cách ly tín hiệu 4-20mA? 7 trường hợp thực tế.
• Cảm biến Radar là gì? Nguyên lý hoạt động và ưu điểm so với cảm biến siêu âm.
• Cảm biến Radar Đo mức Flowline LR80 80GHz | Đo mức đến 10m
• Cảm biến Radar Đo mức Flowline LR81 | Radar 80GHz đo mức chất lỏng, chất rắn đến 30m

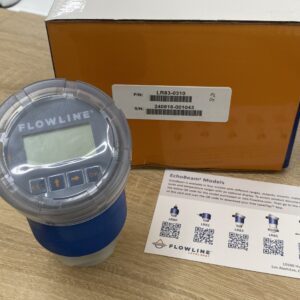

Cảm biến radar đo mức Flowline LR83 là gì?

Cảm biến radar đo mức Flowline LR83 là cảm biến đo mức không tiếp xúc sử dụng công nghệ radar 80GHz FMCW, được Flowline phát triển để đo mức liên tục chất lỏng và chất rắn trong bồn chứa, silo, bể xử lý nước, hồ chứa và nhiều ứng dụng công nghiệp khác. Thiết bị xác định khoảng cách từ cảm biến đến bề mặt môi chất bằng sóng radar, sau đó chuyển đổi thành giá trị mức và truyền tín hiệu về PLC, DCS, SCADA hoặc các hệ thống giám sát thông qua ngõ ra 4–20mA/HART hoặc Modbus RS485 (tùy phiên bản).

Khác với các công nghệ đo mức tiếp xúc, Flowline LR83 không cần tiếp xúc trực tiếp với môi chất, giúp hạn chế hiện tượng bám cặn, ăn mòn và giảm nhu cầu bảo trì trong quá trình vận hành. Đây là ưu điểm đặc biệt hữu ích khi đo hóa chất, nước thải, dầu hoặc vật liệu rời trong các bồn chứa và silo có điều kiện làm việc khắc nghiệt.

Nhờ sử dụng công nghệ radar 80GHz, cảm biến có thể ứng dụng cho nhiều loại môi chất khác nhau như:

• Nước sạch, nước công nghiệp và nước thải.
• Hóa chất, axit, bazơ và dung môi.
• Dầu và các chất lỏng công nghiệp.
• Xi măng, bột, hạt nhựa, ngũ cốc, thức ăn chăn nuôi và các vật liệu dạng hạt.

Theo tài liệu kỹ thuật của Flowline, cảm biến radar đo mức Flowline LR83 có thể đo các môi chất có hằng số điện môi từ ≥1.6. Tuy nhiên, khoảng đo và hiệu quả phản xạ thực tế vẫn phụ thuộc vào đặc tính của môi chất, điều kiện lắp đặt, hình dạng bồn chứa cũng như môi trường vận hành.

Thông số nổi bật của Cảm biến radar đo mức Flowline LR83

• Công nghệ radar 80GHz FMCW, góc beam 6°.
• Đo chất lỏng tối đa 30m, chất rắn tối đa 15m.
• Độ chính xác ±2mm, Dead Band 0mm.
• Ngõ ra 4-20mA + HART 7 hoặc Modbus RS485 (tùy phiên bản).
• Cấu hình và giám sát qua Bluetooth 5.0 bằng ứng dụng LevelTap™.
• Màn hình LCD tích hợp giúp cấu hình trực tiếp tại hiện trường.
• Anten và vỏ bằng PVDF, cấp bảo vệ IP66/IP67.
• Hỗ trợ đo mức, khoảng cách, thể tích bồn và lưu lượng kênh hở khi cấu hình phù hợp.

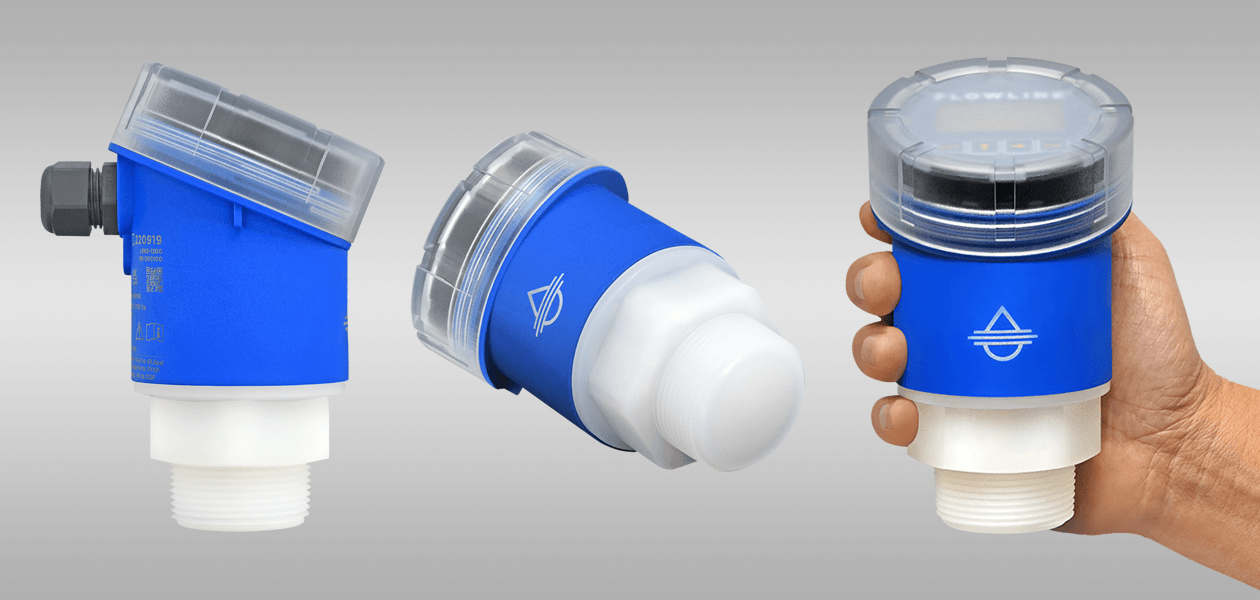

Công nghệ và khả năng đo

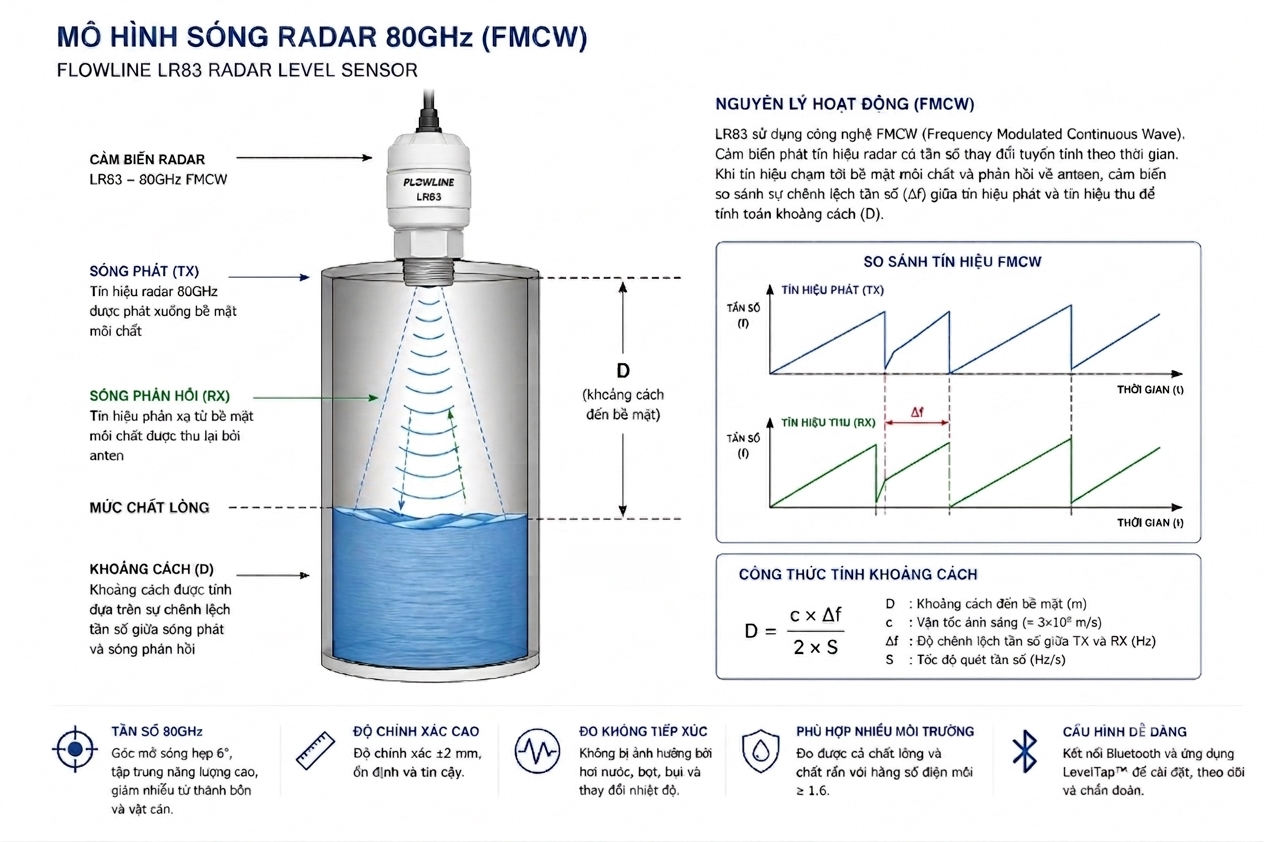

Flowline LR83 sử dụng công nghệ Radar FMCW 80GHz với góc phát sóng 6°, giúp tập trung năng lượng radar vào bề mặt cần đo, giảm ảnh hưởng của thành bồn, cánh khuấy hoặc các kết cấu kim loại bên trong. Nhờ đó, thiết bị hoạt động ổn định trong các bồn cao hoặc silo có không gian lắp đặt hạn chế.

Dead Band được thiết lập 0mm, giúp tận dụng tối đa chiều cao sử dụng của bồn chứa và tăng khả năng đo ở vùng gần đầu cảm biến.

Khả năng đo của LR83 theo công bố của Flowline:

• Chất lỏng: tối đa 30m.
• Chất rắn: tối đa 15m.
• Độ chính xác: ±2mm trong dải đo tiêu chuẩn.
• Độ phân giải: 1mm.

Thiết bị phù hợp để đo:

• Bồn chứa nước.
• Bồn hóa chất.
• Hồ chứa.
• Bể xử lý nước thải.
• Silo xi măng.
• Silo hạt nhựa.
• Kho chứa nguyên liệu dạng hạt.

Tín hiệu ngõ ra 4-20mA/HART và Modbus RS485

Flowline LR83 cung cấp hai tùy chọn giao tiếp để dễ dàng tích hợp với nhiều hệ thống điều khiển công nghiệp:

• 4-20mA + HART 7: Truyền giá trị đo mức qua tín hiệu analog 2 dây, đồng thời hỗ trợ cấu hình và chẩn đoán thiết bị thông qua giao thức HART.
• Modbus RS485: Phù hợp với các hệ thống PLC, RTU, Gateway và SCADA sử dụng chuẩn Modbus RTU, cho phép đọc đồng thời giá trị mức, khoảng cách và trạng thái cảm biến.

Nhờ đó, Flowline LR83 có thể kết nối với PLC, DCS, SCADA, datalogger, bộ hiển thị và nhiều hệ thống giám sát khác, đáp ứng từ các ứng dụng điều khiển cơ bản đến các hệ thống tự động hóa quy mô lớn.

Cấu hình cảm biến LR83 bằng Bluetooth và màn hình LCD

Flowline LR83 hỗ trợ Bluetooth 5.0, cho phép kết nối với ứng dụng LevelTap™ trên điện thoại để cấu hình và theo dõi cảm biến ngay tại hiện trường mà không cần bộ lập trình chuyên dụng.

Thông qua ứng dụng LevelTap™, người dùng có thể:

• Theo dõi giá trị mức và khoảng cách theo thời gian thực.
• Thiết lập chiều cao bồn, mức đầy và đơn vị đo.
• Cấu hình ngõ ra tín hiệu.
• Kiểm tra tín hiệu phản xạ (Echo Curve).
• Lưu hoặc sao chép cấu hình sang các cảm biến khác.

Ngoài kết nối Bluetooth, Flowline LR83 còn được trang bị màn hình LCD và các phím điều khiển tích hợp, giúp kiểm tra trạng thái hoặc thực hiện các thiết lập cơ bản trực tiếp trên thiết bị.

Việc hỗ trợ Bluetooth, màn hình LCD, HART và Modbus RS485 giúp quá trình lắp đặt, cấu hình và bảo trì Flowline LR83 thuận tiện hơn, đặc biệt trong các hệ thống có nhiều cảm biến hoặc vị trí lắp đặt khó tiếp cận.

Ưu điểm nổi bật của Flowline LR83

Đo mức không tiếp xúc, giảm bảo trì

Flowline LR83 đo mức bằng sóng radar 80GHz nên không tiếp xúc trực tiếp với môi chất. Điều này giúp hạn chế bám cặn, ăn mòn đầu đo và giảm nhu cầu bảo trì, đặc biệt trong các bồn hóa chất, nước thải hoặc môi trường có tính ăn mòn.

Đo được cả chất lỏng và chất rắn

Thiết bị có thể sử dụng cho nhiều loại môi chất như:

• Nước.
• Hoá chất.
• Dầu.
• Bột.
• Xi măng.
• Hạt nhựa.
• Ngũ cốc.
• Phân bón.

Việc sử dụng chung một dòng cảm biến cho nhiều ứng dụng giúp đơn giản hóa việc lựa chọn và tiêu chuẩn hóa thiết bị trong nhà máy.

Khoảng đo lên đến 30 mét

Flowline LR83 hỗ trợ đo chất lỏng đến 30m và chất rắn đến 15m, phù hợp với các bồn chứa cao, silo lớn hoặc hồ chứa cần giám sát mức từ khoảng cách xa.

Góc phát sóng hẹp chỉ 6°

Nhờ góc beam chỉ 6°, tín hiệu radar tập trung hơn, giảm phản xạ từ thành bồn, cánh khuấy hoặc kết cấu bên trong. Điều này giúp cảm biến hoạt động ổn định trong các bồn có không gian hẹp hoặc silo nhiều vật cản.

Độ chính xác cao

Độ chính xác lên đến ±2 mm cùng độ phân giải 1 mm giúp thiết bị đáp ứng tốt các ứng dụng cần giám sát mức liên tục, điều khiển quá trình và quản lý tồn kho với độ tin cậy cao.

Anten và vỏ bằng PVDF

Anten và thân cảm biến được chế tạo từ PVDF, phù hợp với nhiều môi trường có tính ăn mòn như hóa chất hoặc nước thải. Trước khi lựa chọn, vẫn nên kiểm tra khả năng tương thích của vật liệu với từng môi chất cụ thể.

Cấp bảo vệ IP66/IP67

Với cấp bảo vệ IP66/IP67, LR83 có thể lắp đặt trong nhà hoặc ngoài trời, hoạt động ổn định tại các nhà máy xử lý nước, hóa chất, thực phẩm, xi măng và nhiều môi trường công nghiệp khác.

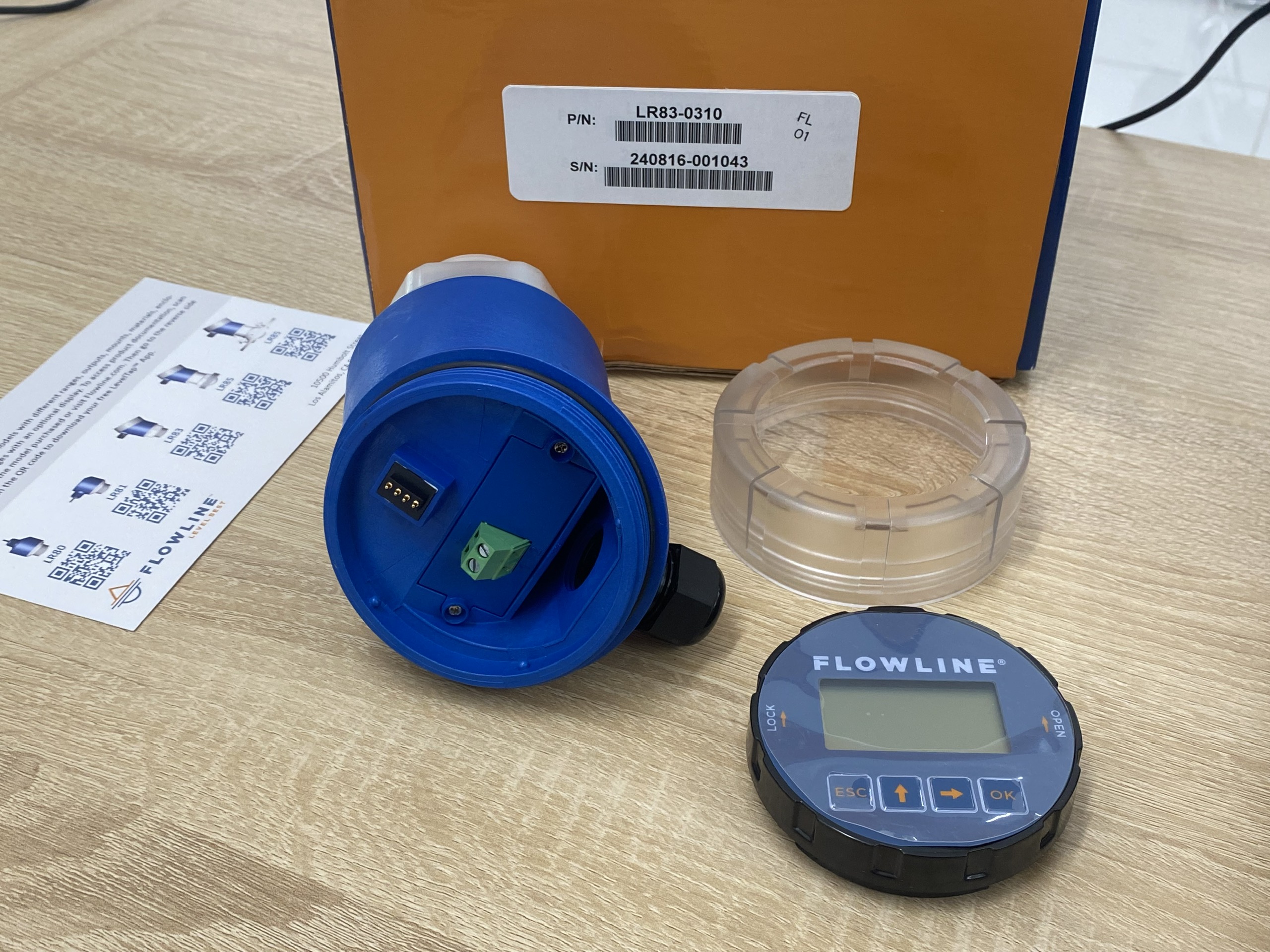

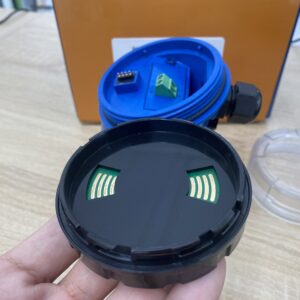

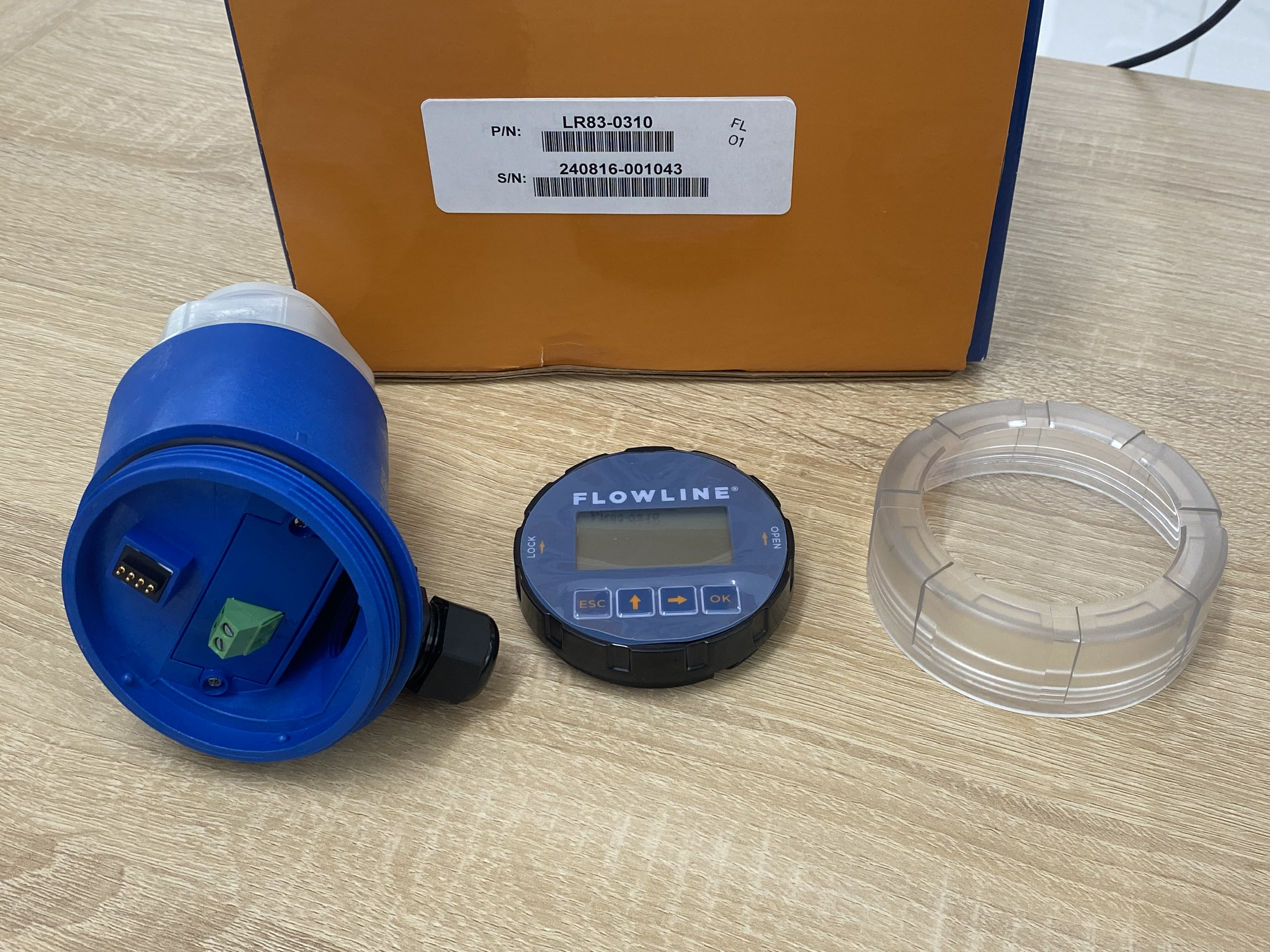

Màn hình LCD tích hợp

Flowline LR83 được trang bị màn hình LCD hiển thị trực tiếp các thông số vận hành, giúp người dùng dễ dàng theo dõi giá trị đo, kiểm tra trạng thái cảm biến và thực hiện các thiết lập cơ bản ngay tại hiện trường mà không cần thiết bị hỗ trợ.

Ứng dụng cảm biến radar đo mức Flowline LR83

Nhờ công nghệ radar 80GHz FMCW, khoảng đo lên đến 30 m, góc phát sóng 6° và khả năng đo không tiếp xúc, Flowline LR83 phù hợp với nhiều ứng dụng đo mức liên tục trong công nghiệp, từ bồn chứa chất lỏng đến silo vật liệu rời.

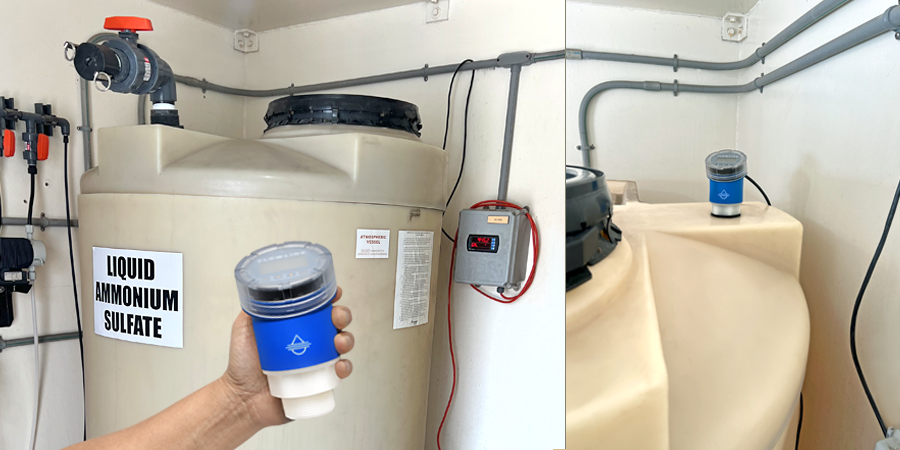

Đo mức bồn chứa

Flowline LR83 phù hợp để đo mức liên tục trong các bồn chứa:

• Nước sạch.
• Nước công nghiệp.
• Nước RO.
• Nước PCCC.
• Nước làm mát.
• Dầu.
• Dung môi.
• Hóa chất.

Công nghệ đo không tiếp xúc giúp giảm bám cặn lên đầu cảm biến và hạn chế bảo trì trong quá trình vận hành.

Đo mức bể xử lý nước và nước thải

Trong các hệ thống xử lý nước, LR83 có thể được sử dụng để giám sát:

• Bể điều hòa.
• Bể trung hòa.
• Bể chứa nước thải.
• Hồ chứa.
• Trạm bơm.
• Lift Station.
• Sump Pit.

Trong nhiều ứng dụng, radar hoạt động ổn định hơn cảm biến siêu âm khi có hơi nước hoặc điều kiện môi trường khắc nghiệt.

Đo mức silo chứa vật liệu rời

Với khoảng đo 15 m cho chất rắn và góc beam 6°, LR83 phù hợp để đo mức trong silo chứa:

• Xi măng.
• Tro bay.
• Cát mịn.
• Hạt nhựa.
• Ngũ cốc.
• Thức ăn chăn nuôi.
• Phân bón.
• Bột.

Góc phát hẹp giúp giảm ảnh hưởng từ thành silo và các kết cấu bên trong.

Đo mức hóa chất

Anten và thân cảm biến được chế tạo từ PVDF, phù hợp với nhiều loại hóa chất công nghiệp có tính ăn mòn.

Flowline LR83 có thể được xem xét cho các ứng dụng:

• Axit.
• Bazơ.
• Dung môi.
• Hóa chất xử lý nước.
• Hóa chất trong ngành thực phẩm.
• Hóa chất trong ngành dệt nhuộm.

Trước khi lựa chọn, nên kiểm tra khả năng tương thích của vật liệu với môi chất để đảm bảo tuổi thọ thiết bị.

Đo mức hồ chứa và kênh hở

Flowline LR83 cũng có thể sử dụng cho:

• Đo mức hồ chứa.
• Đo kênh hở.
• Đo đập tràn (Weir).
• Đo máng Parshall (Flume).

Khi cấu hình phù hợp trên ứng dụng LevelTap™, thiết bị hỗ trợ tính toán lưu lượng dựa trên giá trị mức đo được.

Theo tài liệu của Flowline, LR83 được ứng dụng cho tank, chemical tank, reservoir, open channel, weir, silo và bin, đáp ứng nhiều bài toán đo mức trong công nghiệp và hạ tầng.

Thông số kỹ thuật Cảm biến radar đo mức Flowline LR83

Thông số	Giá trị
Model	EchoBeam® LR83
Công nghệ đo	Radar FMCW 80GHz
Phạm vi đo chất lỏng	30 m
Phạm vi đo chất rắn	15 m
Độ chính xác	±2 mm
Độ phân giải	1 mm
Dead Band	0 mm
Góc Beam	6°
Hằng số điện môi tối thiểu	≥1.6
Bluetooth	Bluetooth 5.0
Cấu hình	LevelTap™ App và màn hình LCD
Ngõ ra	4–20mA + HART 7 hoặc Modbus RS485
Nguồn cấp	12…30VDC
Chuẩn bảo vệ	IP66 / IP67
Vật liệu anten	PVDF
Kiểu kết nối	G2 hoặc 2″ NPT
Nhiệt độ môi trường	-40…80°C
Nhiệt độ môi chất	-40…80°C
Áp suất làm việc	-1…3 bar

Các thông số trên được tham khảo từ tài liệu kỹ thuật của Flowline EchoBeam LR83. Để lựa chọn đúng model, cần xem xét môi chất, chiều cao bồn, hằng số điện môi, nhiệt độ, áp suất và điều kiện lắp đặt thực tế.

Mã sản phẩm Flowline LR83

Flowline LR83 có nhiều phiên bản để phù hợp với từng hệ thống điều khiển và kiểu lắp đặt.

Các tùy chọn bao gồm:

• Ngõ ra: 4–20mA + HART 7 hay Modbus RS485
• Kết nối ren: 1½“G hay 1½” NPT

Mã đặt hàng sẽ thay đổi tùy theo chuẩn tín hiệu, kiểu ren và các tùy chọn của từng model. Để lựa chọn đúng phiên bản, nên xác định trước yêu cầu kết nối và hệ thống điều khiển của ứng dụng.

Khi nào nên chọn Flowline LR83?

Flowline LR83 phù hợp với các ứng dụng cần đo mức không tiếp xúc ở khoảng cách lớn, độ chính xác cao và khả năng tích hợp với PLC, DCS hoặc SCADA thông qua HART hoặc Modbus RS485.

Nên lựa chọn LR83 khi ứng dụng có một hoặc nhiều yêu cầu sau:

• Đo mức chất lỏng đến 30m
• Đo mức chất rắn đến 15m
• Bồn hoặc silo có chiều cao lớn
• Bồn hóa chất, nước thải hoặc môi trường ăn mòn
• Giám sát hồ chứa, kênh hở, trạm bơm
• Cần giao tiếp HART hoặc Modbus RS485
• Cần cấu hình nhanh bằng Bluetooth hoặc trực tiếp trên màn hình LCD

Nếu chỉ cần đo mức dưới 10 m, sử dụng tín hiệu 4–20mA và không yêu cầu truyền thông số, Flowline LR80 sẽ là lựa chọn tối ưu về chi phí.

Trong trường hợp cần khoảng đo 30 m, màn hình LCD và giao tiếp HART nhưng chưa cần Modbus RS485, Flowline LR81 là lựa chọn phù hợp.

Tiêu chí	Flowline LR80	Flowline LR81	Flowline LR83
Đo chất lỏng	10 m	30 m	30 m
Đo chất rắn	5 m	15 m	15 m
Bluetooth	✓	✓	✓
Màn hình LCD	✕	✓	✓
HART	✕	✓	✓
Modbus RS485	✕	✕	✓
Ứng dụng phù hợp	Bồn chứa nhỏ, bể nước, hóa chất, ứng dụng chỉ cần tín hiệu 4–20mA	Bồn cao, silo lớn, yêu cầu màn hình LCD và HART để cấu hình hoặc chẩn đoán	Hệ thống tự động hóa quy mô lớn, PLC/DCS/SCADA cần HART hoặc Modbus RS485, bồn cao và silo có khoảng đo lớn

Mỗi model Flowline đều hướng đến một nhóm ứng dụng khác nhau. Nếu chỉ cần đo mức trong bồn dưới 10 m với tín hiệu 4–20mA, Flowline LR80 là lựa chọn tối ưu về chi phí. Với các bồn cao hoặc silo cần màn hình LCD và giao tiếp HART, LR81 sẽ phù hợp hơn. Đối với các hệ thống yêu cầu truyền thông Modbus RS485 hoặc tích hợp vào PLC, DCS và SCADA, Flowline LR83 là giải pháp đầy đủ nhất.

Câu hỏi thường gặp về cảm biến radar đo mức Flowline LR83

Flowline LR83 đo được khoảng cách tối đa bao nhiêu?

Flowline LR83 có khả năng đo mức chất lỏng đến 30 m và chất rắn đến 15 m, phù hợp với các bồn chứa cao, silo và hồ chứa có khoảng đo lớn.

Flowline LR83 có đo được hóa chất không?

Có. Thiết bị sử dụng anten và thân bằng PVDF, phù hợp với nhiều loại hóa chất, nước thải và môi trường có tính ăn mòn. Tuy nhiên, cần kiểm tra khả năng tương thích của vật liệu với từng môi chất trước khi lựa chọn.

Flowline LR83 hỗ trợ những chuẩn tín hiệu nào?

Tùy theo phiên bản, Flowline LR83 hỗ trợ:

• 4–20mA + HART 7
• Modbus RS485

Thiết bị có thể kết nối với PLC, DCS, SCADA, Gateway Modbus và các hệ thống giám sát công nghiệp.

Flowline LR83 có thể cấu hình bằng điện thoại không?

Có. Cảm biến hỗ trợ Bluetooth 5.0 và ứng dụng LevelTap™, cho phép cấu hình, theo dõi giá trị đo và kiểm tra trạng thái thiết bị ngay trên điện thoại thông minh. Ngoài ra, LR83 còn tích hợp màn hình LCD để thao tác trực tiếp tại hiện trường.

Khi nào nên chọn Flowline LR83 thay vì LR80 hoặc LR81?

Flowline LR83 là lựa chọn phù hợp khi cần đo mức ở khoảng cách lớn, tích hợp với PLC hoặc SCADA thông qua HART hoặc Modbus RS485, đồng thời yêu cầu cấu hình linh hoạt bằng Bluetooth và màn hình LCD. Nếu chỉ cần đo mức dưới 10 m với tín hiệu 4–20mA, Flowline LR80 sẽ tối ưu hơn về chi phí; còn LR81 phù hợp khi cần HART nhưng chưa yêu cầu Modbus RS485.

Tư vấn chọn cảm biến radar Flowline LR83

Để lựa chọn đúng model và cấu hình phù hợp, bạn chỉ cần cung cấp các thông tin sau:

• Môi chất cần đo (nước, hóa chất, dầu, bột, hạt…)
• Chiều cao bồn hoặc silo
• Khoảng cách đo yêu cầu
• Kích thước và vật liệu bồn
• Nhiệt độ, áp suất và điều kiện làm việc (bọt, bụi, hơi nước, cánh khuấy…)
• Kiểu kết nối cơ khí (G2″ hoặc 2″ NPT)
• Thiết bị nhận tín hiệu (PLC, DCS, SCADA, Gateway Modbus…)

Đội ngũ kỹ sư Huphaco sẽ tư vấn phạm vi đo, phiên bản phù hợp và phương án lắp đặt để cảm biến hoạt động ổn định và đạt độ chính xác tối ưu.

Mua cảm biến radar đo mức Flowline LR83

Chúng tôi sẽ giúp bạn chọn đúng model ngay từ đầu

Để tư vấn chính xác, bạn chỉ cần cung cấp:

• Môi chất cần đo (nước, hóa chất, dầu, bột, hạt…)
• Chiều cao bồn hoặc silo
• Khoảng cách đo yêu cầu
• Có bọt, hơi nước hoặc cánh khuấy hay không
• Thiết bị nhận tín hiệu (PLC, DCS, SCADA…)

Dựa trên các thông tin này, đội ngũ kỹ sư Huphaco sẽ:

• Tư vấn lựa chọn đúng model Flowline LR80, LR81 hoặc LR83
• Kiểm tra khả năng đáp ứng khoảng đo
• Đề xuất phương án lắp đặt phù hợp
• Gửi Datasheet và Catalogue chính hãng
• Cung cấp sơ đồ đấu nối tín hiệu
• Hỗ trợ cấu hình Bluetooth, HART hoặc Modbus
• Báo giá nhanh theo yêu cầu

Chưa chắc Flowline LR80, LR81 hay LR83 phù hợp? Gửi thông tin bồn chứa cho Huphaco, đội ngũ kỹ sư sẽ tư vấn miễn phí model phù hợp, kiểm tra khoảng đo và hỗ trợ sơ đồ đấu nối trước khi báo giá.

Liên hệ tư vấn cảm biến radar Flowline LR83:

Lê Quân Đạt – Kỹ sư Tự động hóa
📞 Hotline: 0886 088 496
📧 Email: dat.le@huphaco.vn
🌐 Website: chuyendoitinhieu.vn

Đội ngũ kỹ sư Huphaco luôn sẵn sàng hỗ trợ lựa chọn giải pháp đo mức phù hợp cho từng ứng dụng thực tế, từ bồn chứa hóa chất, bể xử lý nước đến silo vật liệu rời.
