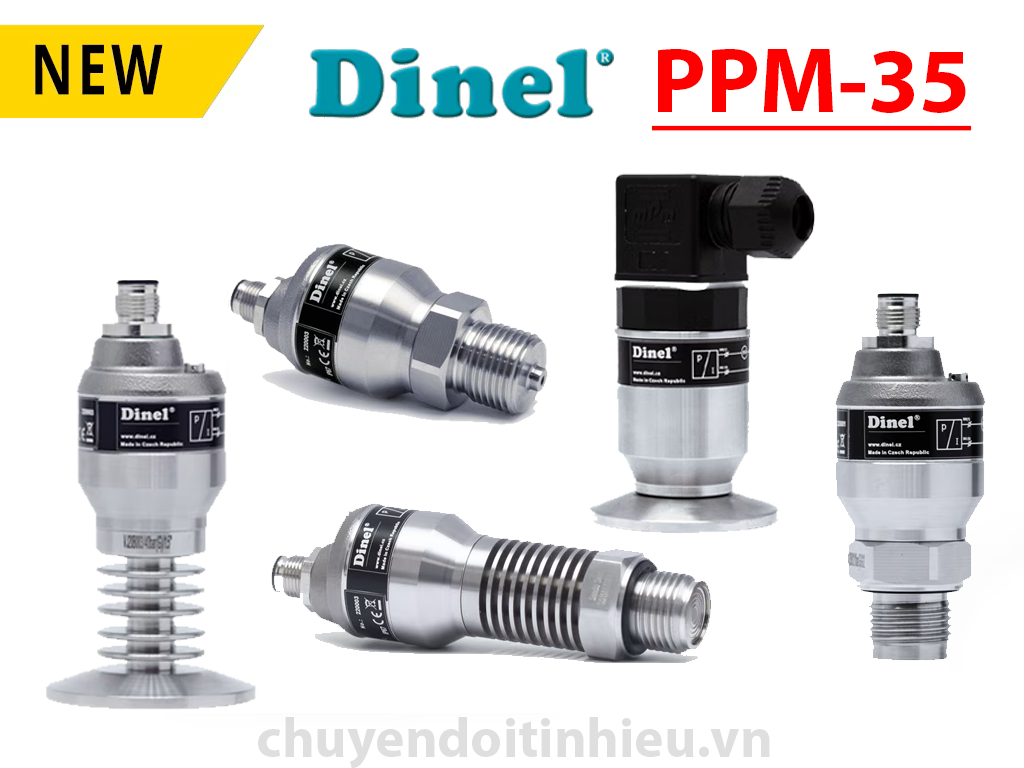

Cảm biến áp suất Dinel PPM-35 ngõ ra 4-20mA

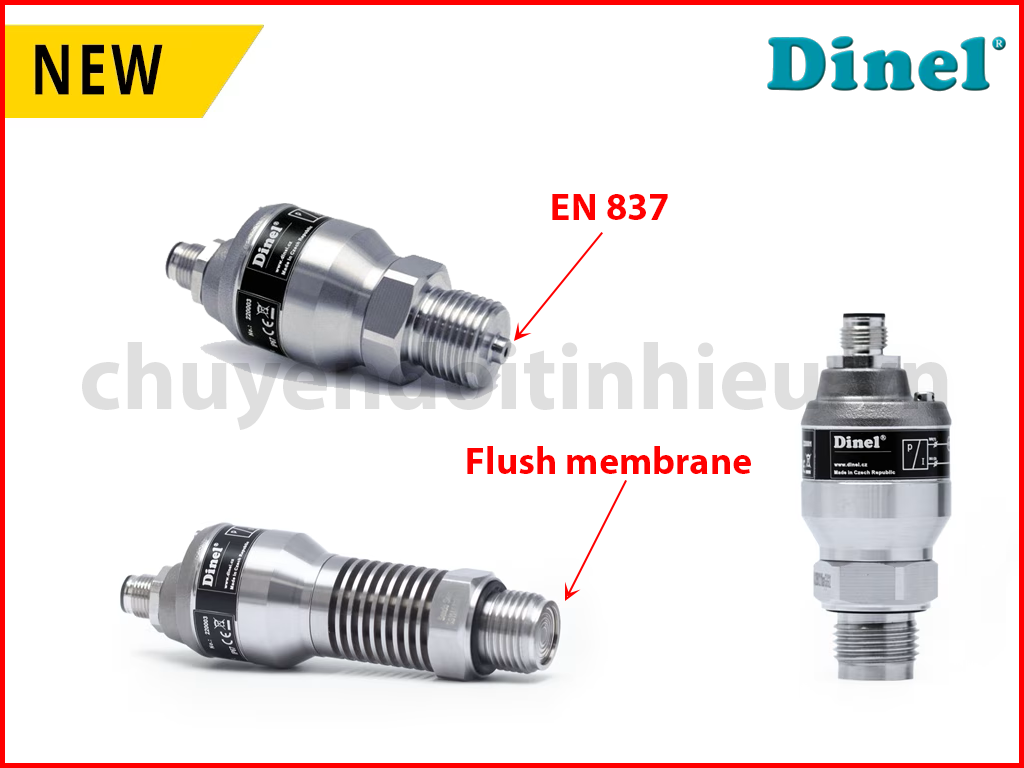

Cảm biến áp suất Dinel PPM-35 - 2 loại đầu cảm biến

Dinel PPM-35 – Cảm biến áp suất 4–20 mA, màng inox

(Liên hệ báo giá)

Xuất xứ	Dinel – Cộng hòa Séc
Model	PPM-35; phiên bản PPM-35N / PPM-35NT
Đại lượng đo	Áp suất tương đối hoặc tuyệt đối, tùy mã
Dải đo	Nhiều thang đo đến 100 bar; có −1…0 bar cho áp suất tương đối
Ngõ ra	4–20 mA, 2 dây
Nguồn cấp	12–34 VDC
Sai số cơ bản	0,5% toàn thang đo
Vật liệu thân/màng đo	Inox AISI 316L
Kết nối cơ khí	G½, G¼, ½ NPT, ¼ NPT hoặc Tri-Clamp Ø50,5 mm, tùy phiên bản
Nhiệt độ môi chất	Bản N: −20…+85°C; bản NT: theo cấu hình và điều kiện lắp
Chuẩn bảo vệ	IP67: M12/ISO; IP68: cáp A/B/V/H
Bảo hành	12 tháng

✔ Tình trạng: Hàng có sẵn

0886 0884 96 (Zalo) Liên hệ báo giá

Danh mục: Cảm biến Áp suất Thẻ: Áp suất tương đối, Áp suất tuyệt đối, Cảm biến áp suất, cảm biến áp suất 4-20mA, Cảm biến áp suất màng phẳng, Cảm biến áp suất Tri-Clamp, Dinel PPM-35, PPM-35N, PPM-35NT Thương hiệu: Dinel

Mô tả
Đánh giá (0)

Dinel PPM-35 là cảm biến áp suất dùng đo khí hoặc chất lỏng và truyền tín hiệu 4–20 mA về PLC, bộ hiển thị hoặc hệ thống giám sát. Thiết bị có thân và màng đo inox, lựa chọn áp suất tương đối hoặc tuyệt đối, cùng nhiều kiểu kết nối cơ khí.

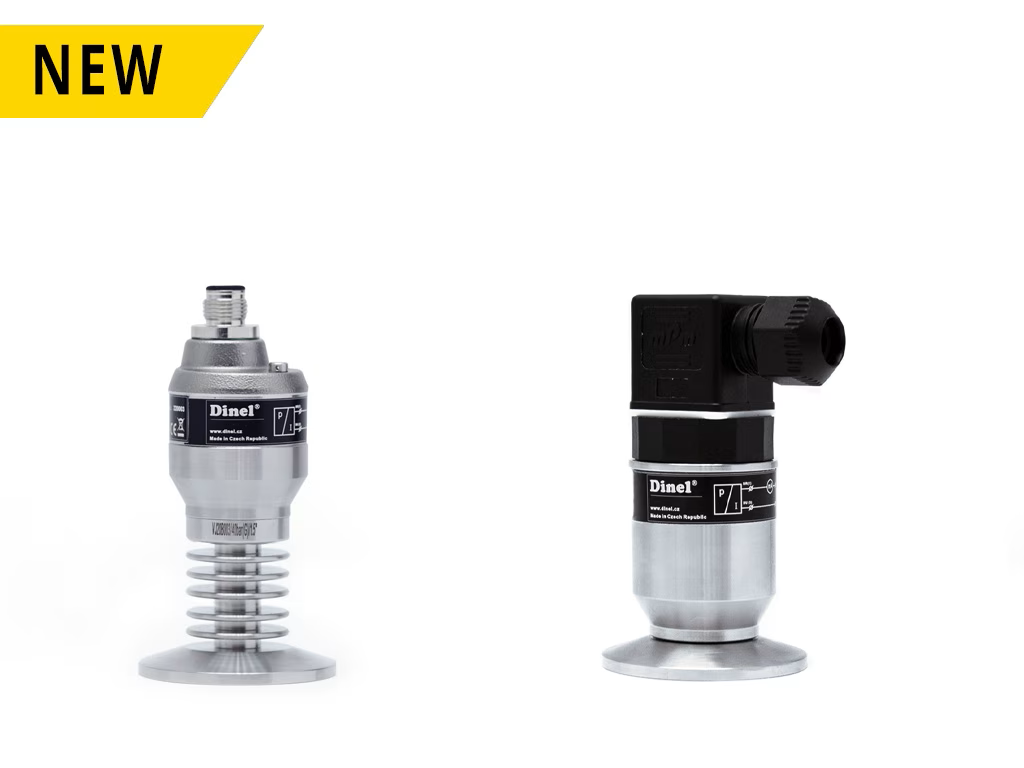

Sản phẩm thuộc nhóm cảm biến áp suất công nghiệp của Dinel – Cộng hòa Séc. Dòng Dinel PPM-35 gồm bản tiêu chuẩn PPM-35N và bản nhiệt độ cao PPM-35NT.

Chọn nhanh Dinel PPM-35

Đo nước, khí hoặc dầu ở nhiệt độ thông thường: khảo sát PPM-35N.
Môi chất nóng: kiểm tra PPM-35NT theo bảng giới hạn nhiệt.
Cần bề mặt đo ít hốc: đánh giá bản màng phẳng G½ hoặc Tri-Clamp.

Xác định thêm dải áp, loại áp suất và đầu nối trước khi đặt hàng.

Nội dung chính

Thông số kỹ thuật Dinel PPM-35

Thông số	Giá trị
Đối tượng đo	Khí hoặc chất lỏng tương thích với vật liệu tiếp xúc
Loại áp suất	Tương đối G hoặc tuyệt đối A, theo mã đặt hàng
Dải đo	Các thang đến 100 bar; có thang chân không −1…0 bar
Ngõ ra / nguồn cấp	4–20 mA, vòng dòng 2 dây / 12–34 VDC
Sai số cơ bản	0,5% FS, gồm phi tuyến, độ trễ và độ lặp lại
Ổn định dài hạn	0,3%/năm
Quá tải cho phép	2 lần dải đo; không dùng làm áp suất vận hành thường xuyên
Tải vòng dòng	Tối đa 600 Ω tại nguồn 24 VDC
Nhiệt độ môi chất bản N	−20 đến +85°C
Bản nhiệt độ cao NT	Theo kiểu kết nối, hướng lắp, nhiệt độ môi trường và thời gian tiếp xúc
Bù nhiệt / sai số nhiệt	0…+50°C / tối đa 0,04% FS/K cho điểm zero và span trong vùng này
Vật liệu	Thân và màng inox AISI 316L; nắp cuối AISI 304
Kết nối quá trình	G½, G¼, ½ NPT, ¼ NPT hoặc Tri-Clamp Ø50,5 mm, tùy cấu hình
Đầu nối điện	M12: C; ISO: G; cáp liền: A/B/V/H
Cấp bảo vệ	IP67 với M12/ISO; IP68 với cáp A/B/V/H
Khối lượng	Khoảng 190 g tùy cấu hình, chưa tính cáp
Khu vực sử dụng	Không có nguy cơ cháy nổ

Các thang thường chọn gồm 0–1, 0–1,6, 0–2,5, 0–4, 0–6, 0–10, 0–16, 0–25, 0–40, 0–60 và 0–100 bar. Dải −1…0 bar và các dải thấp 0…0,1/0,2/0,35 bar chỉ áp dụng cho đo áp suất tương đối theo danh mục hãng.

Chọn phiên bản và kết nối Dinel PPM-35

Nhu cầu	Hướng lựa chọn	Điểm cần xác nhận
Đo áp suất thông thường	PPM-35N	Dải đo, môi chất và nhiệt độ
Môi chất nóng	PPM-35NT	Giới hạn nhiệt theo hướng lắp và thời gian
Kết nối ren phổ biến	G½, G¼ hoặc NPT theo mã	Đúng chuẩn ren và vị trí làm kín

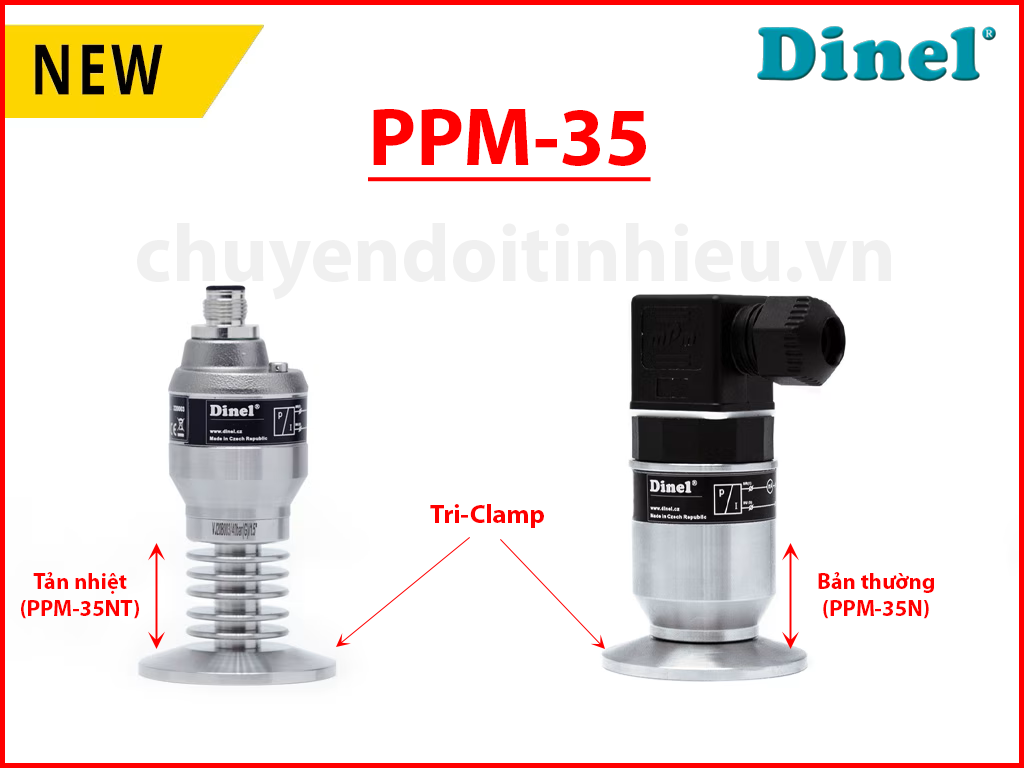

Cần màng đo phẳng	G½ flush hoặc Tri-Clamp Ø50,5 mm	Tương thích môi chất, gioăng và yêu cầu vệ sinh
Đo theo mốc khí quyển / chân không tuyệt đối	G: tương đối / A: tuyệt đối	Chọn đúng mốc tham chiếu áp suất

Dinel PPM-35 được đặt theo một thang đo cụ thể. Cảm biến 0–10 bar không tự chuyển thành 0–100 bar bằng việc thay thang hiển thị trên PLC.

Lưu ý về PPM-35NT: Mức 200°C chỉ xuất hiện với bản G½ màng phẳng, lắp ngang, nhiệt độ môi trường −10…+50°C và thời gian tiếp xúc tối đa 30 phút. Bản Tri-Clamp có giới hạn khác. Phải đối chiếu bảng nhiệt trong datasheet cho chế độ làm việc liên tục.

Đặc điểm và nguyên lý hoạt động

Dinel PPM-35 sử dụng phần tử đo biến dạng inox. Áp suất tác động lên màng làm thay đổi tín hiệu của phần tử cảm biến; mạch điện tử xử lý và chuyển thành dòng 4–20 mA tương ứng với thang áp đã đặt hàng.

Thân và màng inox: phù hợp nhiều điểm đo công nghiệp khi vật liệu tương thích môi chất.
Nhiều kiểu kết nối: lựa chọn ren, màng phẳng hoặc Tri-Clamp theo vị trí lắp.
Tín hiệu 2 dây: kết nối vòng dòng với PLC, bộ hiển thị và thiết bị thu thập dữ liệu.

Ví dụ với Dinel PPM-35 thang 0–10 bar: 0 bar → 4 mA; 5 bar → 12 mA; 10 bar → 20 mA. Giá trị hiển thị đúng khi thiết bị nhận được scale cùng thang đo.

Ứng dụng của Dinel PPM-35

Đường nước và cụm bơm: theo dõi áp suất cấp nước, nước tuần hoàn và đầu đẩy bơm.
Khí nén: giám sát áp suất đường cấp hoặc bình chứa trong dải phù hợp.
Dầu và hệ thủy lực: đo trong phạm vi dải áp, xung áp và nhiệt độ cho phép của cấu hình.
Điểm đo cần màng phẳng: đánh giá bản flush hoặc Tri-Clamp cho môi chất có nguy cơ bám đọng ở hốc lấy áp.

Có thể khảo sát Dinel PPM-35 cho các điểm áp suất trong hệ thống HVAC và phụ trợ nhà máy. Với hóa chất hoặc chất lỏng đặc, cần kiểm tra vật liệu tiếp xúc và gioăng theo môi chất thực tế.

Vì sao chọn Dinel PPM-35?

Dinel PPM-35 phù hợp khi cần một dòng cảm biến có nhiều lựa chọn cơ khí, đo áp suất tương đối hoặc tuyệt đối và truyền tín hiệu 4–20 mA về hệ thống hiện có. Bản tiêu chuẩn và bản NT giúp đối chiếu phương án cho các điều kiện nhiệt độ khác nhau.

Khi thay thế thiết bị cũ, đối chiếu đồng thời dải áp, sai số, loại áp suất, nhiệt độ, ren và chân điện. Cùng tín hiệu 4–20 mA chưa đủ để kết luận thay thế trực tiếp.

Lắp đặt và đấu dây Dinel PPM-35

Lắp đặt cơ khí

Xác nhận ren, bề mặt làm kín và gioăng trước khi lắp. Ngắt và xả áp hệ thống trước khi tháo cảm biến; dùng dụng cụ tại phần lục giác, không siết bằng đầu nối điện. Với màng phẳng, tránh tác động vật cứng trực tiếp lên màng.

Chọn vị trí hạn chế cặn và dao động áp; dùng phương án giảm xung phù hợp nếu có búa nước. Với bản NT, giữ đúng hướng lắp và khoảng trống tản nhiệt theo bản vẽ hãng.

Chân điện của phiên bản 4–20 mA

Kiểu kết nối	Cực dương cảm biến	Cực âm / đường về vòng dòng
Cáp liền A/B/V/H	BN – dây nâu	BU – dây xanh dương
M12, mã C	Chân 1	Chân 3
ISO, mã G	Chân 1	Chân 2

Dinel PPM-35 bản dòng dùng vòng 4–20 mA hai dây: +24 VDC → cảm biến (+) → cảm biến (−) → AI+; AI− → 0 V khi AI là đầu vào dòng thụ động. Nếu module AI cấp nguồn vòng, đấu theo sơ đồ của module và cảm biến.

Ngắt nguồn khi đấu dây và kiểm tra tổng tải vòng. Khi cần đưa một tín hiệu đến hai thiết bị, có thể đánh giá bộ chia tín hiệu Seneca Z170REG-1 với nguồn cấp và cấu hình đầu vào phù hợp.

Cài đặt hiển thị và kiểm tra tín hiệu

Mã L của Dinel PPM-35 là phiên bản không có phần tử điều chỉnh tại chỗ. Việc đưa giá trị áp suất lên màn hình chủ yếu thực hiện bằng cài đặt thiết bị nhận:

Chọn đúng AI: cấu hình nhận 4–20 mA và xác nhận cách cấp nguồn vòng.
Scale thang đo: gán 4 mA bằng đầu thang, 20 mA bằng cuối thang trên tem cảm biến.
Đối chiếu: kiểm tra tại các điểm áp biết trước bằng thiết bị chuẩn phù hợp.
Kiểm tra vận hành: theo dõi tín hiệu khi khởi động, thay đổi áp và xuất hiện dao động.

Với bản áp suất tuyệt đối, không mặc định áp suất khí quyển bằng 0 bar. Nếu tín hiệu lệch, kiểm tra đúng mã G/A, thang đo, nguồn và tải trước khi thay đổi hệ số scale.

Tài liệu kỹ thuật Dinel PPM-35

Trang sản phẩm Dinel PPM-35 chính hãng – thông tin phiên bản và tài liệu hiện hành.
Datasheet PPM-35 – thông số, giới hạn nhiệt, mã đặt hàng và sơ đồ đấu dây.
Tuyên bố phù hợp EU của PPM-35 – tài liệu công bố từ hãng.

Giá Dinel PPM-35 và thông tin đặt hàng

Giá Dinel PPM-35 phụ thuộc thang áp, loại áp suất, bản N/NT, kiểu màng, kết nối cơ khí và đầu nối điện. Gửi cấu hình để nhận báo giá kèm phụ kiện, VAT và thời gian giao hàng.

Ví dụ mã tham khảo: PPM-35N-S-0-I-C-L-0-G-1002 – bản tiêu chuẩn, màng inox, G½ DIN 3852, 4–20 mA, đầu nối M12, sai số 0,5% FS, áp suất tương đối 0–10 bar. Mã cuối cùng cần xác nhận theo đơn hàng.

Cần chọn cảm biến áp suất Dinel PPM-35?

Gửi dải áp, môi chất, nhiệt độ làm việc, chuẩn ren hoặc Clamp và tín hiệu cần nhận. Chuyendoitinhieu.vn hỗ trợ kiểm tra cấu hình và báo giá phù hợp.

Hotline: 0886 0884 96 Gửi yêu cầu kỹ thuật
