Bộ điều khiển PID ATR244 | Pixsys – Italy

Xuất xứ	Pixsys – Ý (Italy)
Model	ATR244
Nguồn cấp	24..230V AC/DC (-ABC) 24V AC/DC (-23A) 115..230VAC (-23BC)
Công suất tiêu thụ	6W
Hiển thị	4 LED chữ số 9,6mm; 5 LED chữ số 7,1mm; 10 LED trạng thái
Thời gian lấy mẫu	2,1ms
Analog Input	TC, RTD, V, mA, biến trở đến 150kΩ
Digital Input	2/4 DI
Output	SSR; Relay 2A; V/mA RS485 (dòng -T)
Kết nối với PC	1 cổng Micro USB (phần mềm MyPixsysLab)
Kích thước	Mặt trước 48×48 mm và thân dài 105 mm
Trọng lượng	185 g
Cài đặt nhanh bằng	Thẻ nhớ, phần mềm LABSOFTVIEW, NFC/RFID (App MyPixsys)

✔ Tình trạng: Hàng có sẵn

SKU: PIX_ATR244 Danh mục: Bộ điều khiển PID Thẻ: Bộ điều khiển PID, điều khiển van motor, đồng hồ điều khiển nhiệt độ, PID 4-20mA, PID Modbus RTU, PID PT100, Pixsys ATR244, Pixsys Italy Thương hiệu: Pixsys

Bộ điều khiển PID ATR244 là thiết bị điều khiển quá trình kích thước 48 × 48mm thuộc dòng Blue Line của Pixsys – Italy. Thiết bị nhận trực tiếp cảm biến nhiệt độ và các tín hiệu analog phổ biến, đồng thời cung cấp nhiều lựa chọn đầu ra để điều khiển gia nhiệt, làm mát, van motor hoặc truyền lại giá trị đo.

ATR244 có phiên bản một hoặc hai ngõ vào analog. Các model hai ngõ vào có thể quản lý hai quá trình, hai vòng điều khiển riêng hoặc thực hiện phép tính giữa hai tín hiệu đầu vào.

Xem thêm các sản phẩm liên quan:

Đặc điểm nổi bật của Pixsys ATR244

Ngõ vào đa năng

Tùy phiên bản, ATR244 được trang bị một hoặc hai ngõ vào analog 16 bit, hỗ trợ:

Can nhiệt K, S, R, J, T, N và B.
PT100, PT500, PT1000 và Ni100.
PTC 1kΩ và NTC 10kΩ.
Tín hiệu 0/4-20mA.
Tín hiệu 0-10V.
Điện áp 0-60mV.
Biến trở từ 1-150kΩ.

Nhờ đó, ATR244 có thể dùng để điều khiển nhiệt độ hoặc kết nối với cảm biến áp suất, mức, lưu lượng và độ ẩm có tín hiệu analog.

Điều khiển PID và tự động dò thông số

ATR244 hỗ trợ các thuật toán:

ON/OFF có độ trễ.
P, PI, PID và PD.
Tự động dò thông số PID.
Điều chỉnh thông số thủ công.
PID kép cho gia nhiệt – làm mát.
Soft-start theo độ dốc hoặc phần trăm công suất.

Chức năng PID kép cho phép sử dụng một đầu ra để gia nhiệt và đầu ra còn lại để làm mát, giúp duy trì giá trị ổn định quanh điểm đặt.

Phiên bản hai ngõ vào analog

ATR244-23A-T và ATR244-23BC-T có hai ngõ vào analog. Thiết bị có thể:

Điều khiển hai quá trình riêng biệt.
Tính tổng hai giá trị đo.
Tính hiệu AI1 – AI2.
Tính giá trị trung bình.
Nhận điểm đặt từ xa.
So sánh hoặc giám sát hai cảm biến.

Tính năng này phù hợp cho điều khiển chênh lệch nhiệt độ, hai vùng nhiệt hoặc các hệ thống cần xử lý đồng thời hai tín hiệu.

Ngõ ra relay, SSR và analog

ATR244 cung cấp nhiều dạng ngõ ra tùy model:

Hai hoặc ba relay 2A – 250VAC.
Hai ngõ ra SSR 12/24VDC, tối đa 25mA.
Một hoặc hai ngõ ra analog 4-20mA hoặc 0-10V.
Ngõ ra nguồn phụ 12/24VDC để cấp cho cảm biến.

Ngõ ra analog có thể sử dụng để điều khiển tuyến tính hoặc truyền lại giá trị quá trình PV và điểm đặt SP.

Điều khiển van motor

Thiết bị hỗ trợ logic Open/Close dành cho van motor hoặc bộ truyền động điện kiểu tăng/giảm. ATR244 sẽ phát lệnh mở hoặc đóng dựa trên độ lệch giữa giá trị đo và điểm đặt.

Ứng dụng phổ biến gồm:

Van hơi.
Van nước nóng và nước lạnh.
Van điều chỉnh nhiệt độ.
Van điều tiết lưu lượng.
Bộ truyền động tuyến tính.

Cấu hình bằng điện thoại qua NFC

ATR244 có thể cấu hình bằng ứng dụng MyPixsys thông qua NFC. Người dùng chỉ cần đặt điện thoại gần mặt trước thiết bị để đọc, chỉnh sửa hoặc sao chép thông số.

Ưu điểm của cấu hình NFC:

Không cần dây kết nối.
Không cần cấp nguồn cho ATR244.
Sao chép nhanh cấu hình cho nhiều thiết bị.
Hạn chế nhập sai thông số khi lắp hàng loạt.

Thiết bị cũng có cổng Micro USB để kết nối máy tính và cấu hình bằng phần mềm MyPixsysLab.

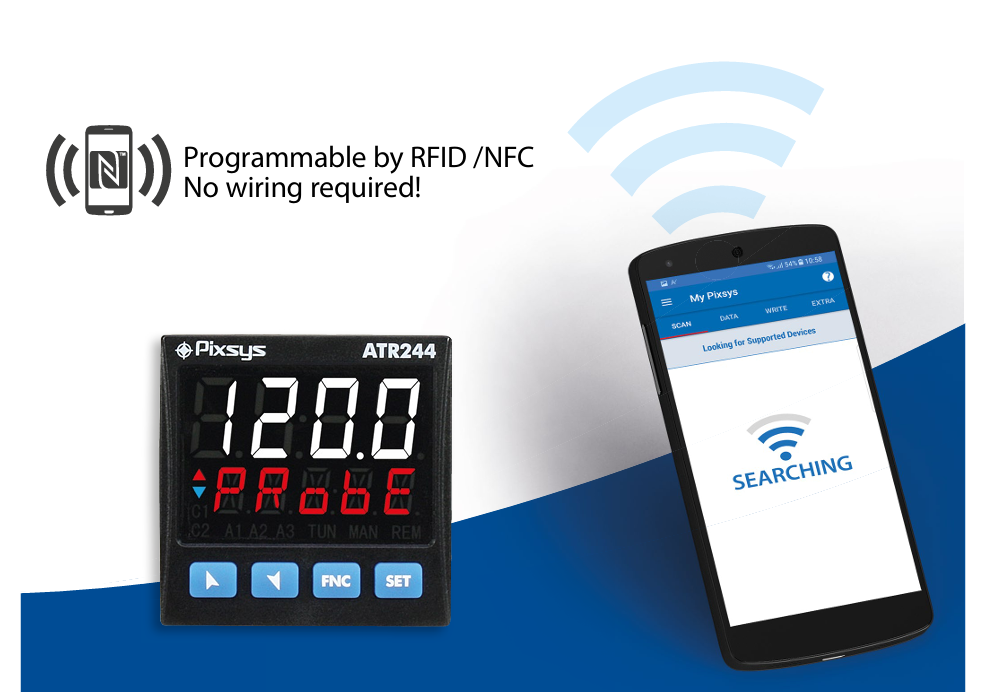

*Cấu hình bộ điều khiển ATR244 bằng ứng dụng MyPixsys qua NFC*

RS485 Modbus RTU

Các phiên bản có hậu tố -T được tích hợp RS485 cách ly:

ATR244-12ABC-T.
ATR244-23A-T.
ATR244-23BC-T.

Giao thức Modbus RTU cho phép hệ thống giám sát đọc giá trị PV, SP, trạng thái đầu ra, cảnh báo và các thông số vận hành của bộ điều khiển.

Thông số kỹ thuật ATR244

Thông số	Giá trị
Hãng sản xuất	Pixsys – Italy
Kích thước	48 × 48 × 105mm
Nguồn cấp	Tùy phiên bản
Công suất tiêu thụ	6W/VA
Ngõ vào analog	1 hoặc 2 ngõ vào, 16 bit
Loại ngõ vào	TC, RTD, 4-20mA, 0-10V, mV, biến trở
Thời gian lấy mẫu	Có thể cài đặt đến 2,1ms
Đầu vào số	2 hoặc 4 DI PNP
Đầu ra SSR	2 × 12/24VDC, tối đa 25mA
Đầu ra relay	2 hoặc 3 relay, 2A – 250VAC
Đầu ra analog	1 hoặc 2 AO 4-20mA/0-10V
Truyền thông	RS485 Modbus RTU tùy model
Tốc độ truyền	1.200…115.200 baud
Cấu hình máy tính	Micro USB, MyPixsysLab
Cấu hình điện thoại	MyPixsys App qua NFC
Cấp bảo vệ	IP65 mặt trước, IP20 phần thân
Nhiệt độ hoạt động	0…45°C
Khối lượng	Khoảng 185g
Chứng nhận	CE, UL

Thông số được đối chiếu từ trang sản phẩm ATR244 của Pixsys.

Các phiên bản Pixsys ATR244

Model	Nguồn cấp	Cấu hình chính
ATR244-12ABC	24…230VAC/DC	1 AI, 1 AO, 2 DI/SSR, 2 relay
ATR244-12ABC-T	24…230VAC/DC	1 AI, 1 AO, 2 DI/SSR, 2 relay, RS485
ATR244-13ABC	24…230VAC/DC	1 AI, 1 AO, 2 DI/SSR, 3 relay
ATR244-23A-T	24VAC/DC	2 AI, 2 AO, 4 DI/SSR, 3 relay, RS485
ATR244-23BC-T	115…230VAC	2 AI, 2 AO, 4 DI/SSR, 3 relay, RS485

Trong đó:

AI: ngõ vào analog.
AO: ngõ ra analog 4-20mA hoặc 0-10V.
DI/SSR: chân có chức năng đầu vào số hoặc đầu ra SSR tùy cấu hình.
RS485: truyền thông Modbus RTU.

Cần kiểm tra đúng mã hàng vì nguồn cấp và số lượng ngõ vào, ngõ ra của từng phiên bản khác nhau.

*Sơ đồ chân các phiên bản Bộ điều khiển PID ATR244*

Ứng dụng của ATR244

Bộ điều khiển PID ATR244 được sử dụng trong:

Lò sấy và tủ sấy.
Máy ép nhựa, máy đùn.
Điều khiển điện trở gia nhiệt.
Hệ thống gia nhiệt – làm mát.
Điều khiển nhiệt độ khuôn.
Van hơi và van nước nóng.
Điều khiển áp suất, mức và lưu lượng.
Máy đóng gói.
Dây chuyền thực phẩm.
Tủ điều khiển công nghiệp.

Ví dụ kết nối điều khiển nhiệt độ:

PT100 hoặc can nhiệt
          ↓
   Pixsys ATR244
      ↓        ↓
 Ngõ ra SSR   Relay
      ↓        ↓
     SSR     Cảnh báo
      ↓
Điện trở gia nhiệt

*Sơ đồ ATR244 điều khiển điện trở gia nhiệt qua SSR*

Lưu ý khi lựa chọn và đấu nối

Trước khi đặt hàng, cần xác định:

Loại cảm biến hoặc tín hiệu đầu vào.
Cần một hay hai ngõ vào analog.
Nguồn cấp tại tủ điện.
Số lượng relay cần sử dụng.
Điều khiển tải qua relay, SSR hay analog.
Có cần truyền lại tín hiệu 4-20mA không.
Có cần RS485 Modbus RTU không.
Điều khiển một hay hai quá trình.

Relay của ATR244 chỉ chịu tải thuần trở tối đa 2A – 250VAC. Không nên dùng relay tích hợp để đóng trực tiếp điện trở gia nhiệt hoặc động cơ công suất lớn. Cần sử dụng contactor, SSR hoặc thiết bị đóng cắt trung gian phù hợp.

Ngoài ra, dây cảm biến nên được tách khỏi dây nguồn, dây động lực và đầu ra điều khiển để hạn chế nhiễu tín hiệu.

So sánh ATR244 và ATR444

Tiêu chí	ATR244	ATR444
Kích thước mặt trước	48 × 48mm	48 × 96mm
Ngõ vào analog	1 hoặc 2	1 hoặc 2
Relay tối đa	3 relay	5 relay
Ngõ ra analog tối đa	2	2
RS485 Modbus	Tùy phiên bản	Tùy phiên bản
Lập trình chu trình	Chu trình cơ bản	Đến 12 bước
Phù hợp	Tủ nhỏ, điều khiển 1–2 quá trình	Ứng dụng nhiều I/O, chu trình phức tạp

Nếu cần thiết bị nhỏ gọn và tối đa hai vòng điều khiển, ATR244 là lựa chọn phù hợp. Nếu cần nhiều relay, màn hình lớn hoặc chương trình nhiều bước, có thể tham khảo bộ điều khiển PID ATR444.

Tài liệu kỹ thuật

Thông tin ATR244 chính hãng Pixsys
Datasheet, hướng dẫn lắp đặt, chứng nhận UL và bản vẽ kích thước có thể tải tại mục Downloads trên trang hãng.
Phần mềm cấu hình: MyPixsysLab.
Ứng dụng điện thoại: MyPixsys.

Câu hỏi thường gặp

ATR244 có nhận trực tiếp PT100 không?

Có. Thiết bị hỗ trợ PT100, PT500, PT1000, Ni100 cùng nhiều loại can nhiệt và cảm biến nhiệt khác.

ATR244 có nhận tín hiệu 4-20mA không?

Có. Ngõ vào có thể cài đặt cho tín hiệu 0/4-20mA và scale theo dải đo của cảm biến.

Model nào có hai ngõ vào analog?

ATR244-23A-T và ATR244-23BC-T được trang bị hai ngõ vào analog.

Model nào có Modbus RTU?

ATR244-12ABC-T, ATR244-23A-T và ATR244-23BC-T có RS485 Modbus RTU.

ATR244 có xuất được 4-20mA không?

Có. Các phiên bản ATR244 có ngõ ra analog cấu hình được thành 4-20mA hoặc 0-10V để điều khiển hoặc truyền lại PV/SP.

ATR244 có cấu hình được khi chưa cấp nguồn không?

Có. Người dùng có thể cấu hình bằng ứng dụng MyPixsys qua NFC mà không cần cấp nguồn cho bộ điều khiển.

Liên hệ tư vấn Pixsys ATR244

Chuyendoitinhieu.vn cung cấp bộ điều khiển PID Pixsys và giải pháp đo lường – điều khiển cho hệ thống tự động hóa công nghiệp.

✓ Tư vấn miễn phí
✓ Hỗ trợ chọn đúng model ATR244
✓ Hỗ trợ lựa chọn cảm biến và tín hiệu đầu vào
✓ Hỗ trợ sơ đồ đấu nối relay, SSR và analog
✓ Hỗ trợ cấu hình PID và Modbus RTU
✓ Cung cấp tài liệu kỹ thuật và hướng dẫn sử dụng

Để chọn đúng phiên bản, quý khách vui lòng cung cấp loại cảm biến, nguồn cấp, số ngõ vào, kiểu tải điều khiển và yêu cầu truyền thông. Chuyendoitinhieu.vn sẽ hỗ trợ kiểm tra cấu hình trước khi đặt hàng.

Hotline/Zalo: 0886 0884 96
Email: datle.huphaco@gmail.com
Website: chuyendoitinhieu.vn

Model	ATR244-12ABC, ATR244-12ABC-T, ATR244-13ABC, ATR244-23A-T, ATR244-23BC-T
