Bộ điều khiển PID Pixsys ATR124 | Chính hãng Italy

Xuất xứ	Pixsys – Ý (Italy)
Model	ATR144
Nguồn cấp	24..230V AC/DC (-ABC) 12..24V AC/DC (-AD)
Công suất tiêu thụ	4,5..5W tùy phiên bản
Hiển thị	LED White 3 số 9,6mm 3 LED trạng thái (C, A1, R)
Thời gian lấy mẫu	2,1ms
Analog Input	TC, RTD, V, mA, biến trở đến 150kΩ

Output	1/2 Relay 5A 1 DO RS485 (dòng -T)
Kết nối với PC	1 cổng Micro USB (phần mềm MyPixsysLab)
Kích thước	Mặt trước 35×77 mm và thân dài 53 mm
Trọng lượng	120 g
Cài đặt nhanh bằng	Thẻ nhớ, phần mềm LABSOFTVIEW, NFC/RFID (App MyPixsys)

✔ Tình trạng: Hàng có sẵn

SKU: PIX-ATR124 Danh mục: Bộ điều khiển PID Thẻ: ATR series, Bộ điều khiển PID, Bộ hiển thị Thương hiệu: Pixsys

Bộ điều khiển PID Pixsys ATR124 là thiết bị điều khiển quá trình nhỏ gọn thuộc dòng Blue Line của Pixsys – Italy. Với kích thước mặt trước chỉ 32 × 74mm, sản phẩm phù hợp lắp đặt trong các tủ điện và máy móc có không gian hạn chế.

ATR124 nhận trực tiếp nhiều loại cảm biến nhiệt độ và tín hiệu analog. Các đầu ra có thể được cấu hình để điều khiển ON/OFF, PID, cảnh báo, gia nhiệt – làm mát hoặc van motor.

Tóm Tắt

Đặc điểm nổi bật của Pixsys ATR124

Ngõ vào đa năng

ATR124 được trang bị một ngõ vào analog 16 bit, có thể cấu hình cho:

Can nhiệt K, J, S, R và T.
PT100, PT500, PT1000 và Ni100.
PTC 1kΩ và NTC 10kΩ.
Tín hiệu 0/4-20mA.
Tín hiệu 0-10V.
Điện áp 0-40mV và 0-60mV.
Biến trở từ 1-150kΩ.

Ngoài điều khiển nhiệt độ, ATR124 có thể kết nối với cảm biến áp suất, mức, lưu lượng hoặc độ ẩm sử dụng tín hiệu 4-20mA và 0-10V.

Điều khiển PID và tự động dò thông số

ATR124 hỗ trợ các thuật toán điều khiển:

ON/OFF có độ trễ.
P, PI, PID và PD.
Tự động dò thông số PID.
Điều chỉnh PID thủ công.
PID kép cho gia nhiệt – làm mát.
Điều khiển van motor Open/Close.

Chức năng tự động tuning giúp bộ điều khiển xác định các thông số PID phù hợp với phản ứng thực tế của hệ thống, giảm thời gian cài đặt ban đầu.

Điều khiển gia nhiệt – làm mát

Chế độ PID kép cho phép ATR124 sử dụng hai đầu ra để điều khiển hai tác động ngược nhau, chẳng hạn:

Gia nhiệt và quạt làm mát.
Điện trở nhiệt và van nước lạnh.
Van hơi nóng và van nước làm mát.
Tăng áp và xả áp.

Thiết bị phù hợp cho các hệ thống cần duy trì nhiệt độ hoặc giá trị quá trình ổn định quanh điểm đặt.

Điều khiển van motor

ATR124 hỗ trợ logic Open/Close để điều khiển van motor hoặc bộ truyền động điện kiểu tăng/giảm. Hai đầu ra được sử dụng để phát lệnh mở và đóng van dựa trên sai lệch giữa giá trị đo PV và điểm đặt SP.

Ứng dụng thường gặp:

Van điều khiển hơi.
Van nước nóng và nước lạnh.
Van điều chỉnh nhiệt độ.
Van điều tiết lưu lượng.
Bộ truyền động tuyến tính.

Cấu hình bằng điện thoại qua NFC

ATR124 hỗ trợ cấu hình bằng ứng dụng MyPixsys thông qua công nghệ NFC. Người dùng có thể đọc, chỉnh sửa và ghi bộ thông số bằng điện thoại mà không cần đấu dây hoặc cấp nguồn cho thiết bị.

Tính năng này giúp:

Cài đặt nhanh thiết bị mới.
Sao chép cấu hình giữa nhiều bộ điều khiển.
Lưu trữ bộ thông số theo từng máy.
Hạn chế sai sót khi cài đặt thủ công.

ATR124 cũng có thể được cấu hình bằng phần mềm MyPixsysLab trên máy tính.

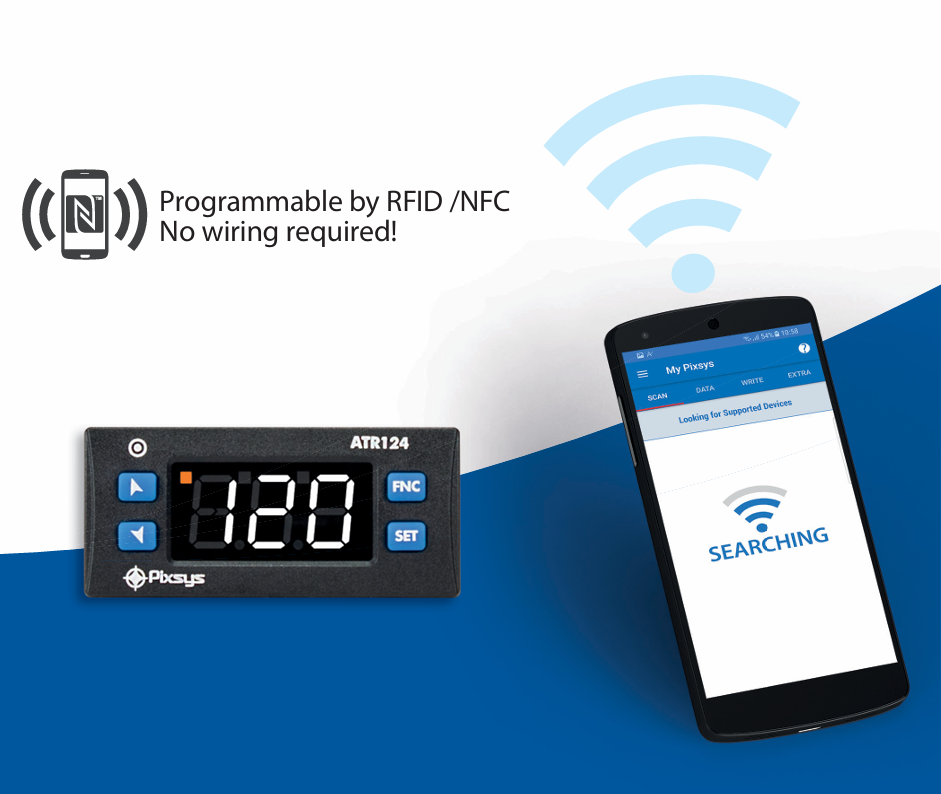

*Cấu hình bộ điều khiển Pixsys ATR124 bằng ứng dụng MyPixsys qua NFC*

RS485 Modbus RTU

Các phiên bản có hậu tố -T được tích hợp cổng RS485 cách ly và giao thức Modbus RTU:

ATR124-ABC-T.
ATR124-AD-T.

Cổng RS485 cho phép hệ thống giám sát đọc giá trị quá trình, điểm đặt, trạng thái đầu ra và các thông số vận hành. Tốc độ truyền có thể cài đặt từ 1.200 đến 115.200 baud.

Thông số kỹ thuật Bộ điều khiển PID Pixsys ATR124

Thông số	Giá trị
Hãng sản xuất	Pixsys – Italy
Kích thước	32 × 74 × 53mm
Nguồn cấp	12…24VAC/DC hoặc 24…230VAC/DC
Công suất tiêu thụ	4,5 hoặc 5W/VA
Ngõ vào analog	1 ngõ vào, độ phân giải 16 bit
Loại ngõ vào	TC, RTD, 4-20mA, 0-10V, mV, biến trở
Thời gian lấy mẫu	Có thể cài đặt đến 2,1ms
Đầu ra số	1 × 12VDC, tối đa 25mA
Đầu ra relay	1 hoặc 2 relay, 5A – 250VAC
Truyền thông	RS485 Modbus RTU tùy phiên bản
Tốc độ truyền	1.200…115.200 baud
Thuật toán	ON/OFF, P, PI, PID, PD
Cấu hình điện thoại	MyPixsys App qua NFC
Cấu hình máy tính	MyPixsysLab
Cấp bảo vệ	IP65 mặt trước, IP20 phần thân
Nhiệt độ hoạt động	0…45°C
Khối lượng	Khoảng 120g
Chứng nhận	CE, UL

Thông số được đối chiếu từ trang ATR124 chính hãng Pixsys.

Các phiên bản Pixsys ATR124

Model	Nguồn cấp	Cấu hình đầu ra
ATR124-AD	12…24VAC/DC ±10%	1 ngõ ra số, 2 relay
ATR124-ABC	24…230VAC/DC ±15%	1 ngõ ra số, 2 relay
ATR124-AD-T	12…24VAC/DC ±10%	1 ngõ ra số, 1 relay, RS485
ATR124-ABC-T	24…230VAC/DC ±15%	1 ngõ ra số, 1 relay, RS485

Phiên bản có Modbus chỉ còn một relay vì một phần chân đấu nối được sử dụng cho cổng RS485. Do đó, cần kiểm tra nhu cầu điều khiển và truyền thông trước khi chọn model.

Ứng dụng của Bộ điều khiển PID Pixsys ATR124

Bộ điều khiển PID ATR124 được sử dụng trong:

Lò sấy và tủ sấy.
Máy ép nhựa.
Máy đóng gói.
Điều khiển điện trở gia nhiệt.
Điều khiển nhiệt độ khuôn.
Hệ thống gia nhiệt – làm mát.
Van hơi và van nước nóng.
Điều khiển áp suất.
Điều khiển mức và lưu lượng.
Máy chế biến thực phẩm.
Tủ điều khiển có không gian nhỏ.

Ví dụ kết nối điều khiển nhiệt độ:

PT100 hoặc can nhiệt
          ↓
   Pixsys ATR124
      ↓        ↓
 Ngõ ra SSR   Relay
      ↓        ↓
     SSR     Cảnh báo
      ↓
Điện trở gia nhiệt

Cách lựa chọn ATR124

Trước khi lựa chọn model, cần xác định các thông tin sau:

Chọn nguồn cấp

Tủ có nguồn 12VDC hoặc 24VDC: chọn phiên bản ATR124-AD.
Tủ sử dụng nguồn 110VAC, 220VAC hoặc cần dải nguồn rộng: chọn ATR124-ABC.

Chọn đầu ra điều khiển

Điều khiển contactor hoặc tải nhỏ: sử dụng relay.
Điều khiển điện trở đóng cắt nhanh: sử dụng ngõ ra số để điều khiển SSR.
Điều khiển gia nhiệt – làm mát: cần sử dụng hai đầu ra phù hợp.
Điều khiển van motor: bố trí hai đầu ra cho lệnh mở và đóng.

Chọn truyền thông

Nếu cần kết nối với PLC, datalogger hoặc hệ thống giám sát qua Modbus RTU, chọn model có hậu tố -T.

Cần lưu ý rằng ATR124 không có ngõ ra analog 4-20mA hoặc 0-10V. Nếu ứng dụng cần xuất tín hiệu analog để điều khiển tuyến tính hoặc truyền lại PV, nên cân nhắc ATR244 hoặc model Pixsys có AO.

Lưu ý khi đấu nối

Không đấu trực tiếp tải gia nhiệt công suất lớn vào relay ATR124.
Dùng contactor hoặc SSR phù hợp với công suất tải.
Tách dây cảm biến khỏi dây nguồn và dây động lực.
Sử dụng cáp bù đúng loại khi kết nối can nhiệt.
Đấu đúng số dây khi sử dụng PT100.
Kiểm tra đúng cực tính của tín hiệu 4-20mA và 0-10V.
Cài đúng loại cảm biến trước khi đưa hệ thống vào vận hành.
Cài thêm cảnh báo độc lập nếu sự cố quá nhiệt có thể gây mất an toàn.

So sánh ATR124 và ATR244

Tiêu chí	ATR124	ATR244
Kích thước	32 × 74mm	48 × 48mm
Ngõ vào analog	1	1 hoặc 2
Relay tối đa	2	3
Ngõ ra analog	Không	1 hoặc 2
RS485 Modbus	Tùy phiên bản	Tùy phiên bản
Cấu hình NFC	Có	Có
Ứng dụng	Điều khiển cơ bản, tủ nhỏ	Điều khiển nhiều I/O, hai quá trình

ATR124 phù hợp khi cần một bộ PID nhỏ gọn để điều khiển một quá trình. Nếu cần hai ngõ vào hoặc đầu ra analog 4-20mA/0-10V, có thể tham khảo bộ điều khiển PID ATR244.

Tài liệu kỹ thuật

Trang sản phẩm Pixsys ATR124 chính hãng
Datasheet và hướng dẫn sử dụng có thể tải tại mục Downloads trên trang hãng.
Phần mềm cấu hình máy tính: MyPixsysLab.
Ứng dụng cấu hình điện thoại: MyPixsys.

Câu hỏi thường gặp

ATR124 có nhận trực tiếp PT100 không?

Có. ATR124 nhận PT100 cùng PT500, PT1000, Ni100 và nhiều loại can nhiệt.

ATR124 có nhận tín hiệu 4-20mA không?

Có. Ngõ vào analog có thể được cấu hình cho tín hiệu 0/4-20mA và scale theo dải đo của cảm biến.

ATR124 có xuất tín hiệu 4-20mA không?

Không. ATR124 nhận được 4-20mA nhưng không có ngõ ra analog 4-20mA. Nếu cần AO, nên chọn ATR244 hoặc ATR444 phù hợp.

Model nào có Modbus RTU?

ATR124-AD-T và ATR124-ABC-T có RS485 Modbus RTU.

ATR124 có điều khiển SSR không?

Có. Thiết bị có một ngõ ra số 12VDC, tối đa 25mA để điều khiển SSR.

ATR124 có cấu hình được khi chưa cấp nguồn không?

Có. Người dùng có thể sử dụng ứng dụng MyPixsys và kết nối NFC để đọc hoặc ghi cấu hình khi ATR124 chưa được cấp nguồn.
