Dinel RFLS-24 | Cảm biến báo mức chống bám dính cho chất lỏng nhớt

(Liên hệ báo giá)

Xuất xứ	Dinel – Cộng hòa Séc
Model	RFLS-24
Chức năng	Báo mức điểm MIN / MAX, báo đầy / báo cạn
Môi chất	Chất lỏng, dung dịch nhớt, slurry, paste, dầu
Nguồn cấp	7…34 VDC
Output	PNP, dòng đóng cắt tối đa 300 mA
Kết nối process	G 1/2 hoặc NPT 1/2
Nhiệt độ	-40…+105°C
Chuẩn bảo vệ	IP68
Vật liệu	Inox AISI 316L, điện cực cách điện PEEK
Giá tham khảo	Khoảng 3.500.000 – 5.500.000 VNĐ
Bảo hành	12 tháng

✔ Tình trạng: Hàng có sẵn

SKU: DIN_RFLS-24 Danh mục: Cảm biến Đo mức Thẻ: cảm biến báo đầy báo cạn, Cảm biến báo mức, cảm biến báo mức dầu, cảm biến chống bám dính, cảm biến Dinel, cảm biến mức chất lỏng nhớt, cảm biến mức PNP, cảm biến mức tần số cao, Dinel RFLS-24, RFLS-24, RFLS-24N Thương hiệu: Dinel

Mô tả
Đánh giá (0)

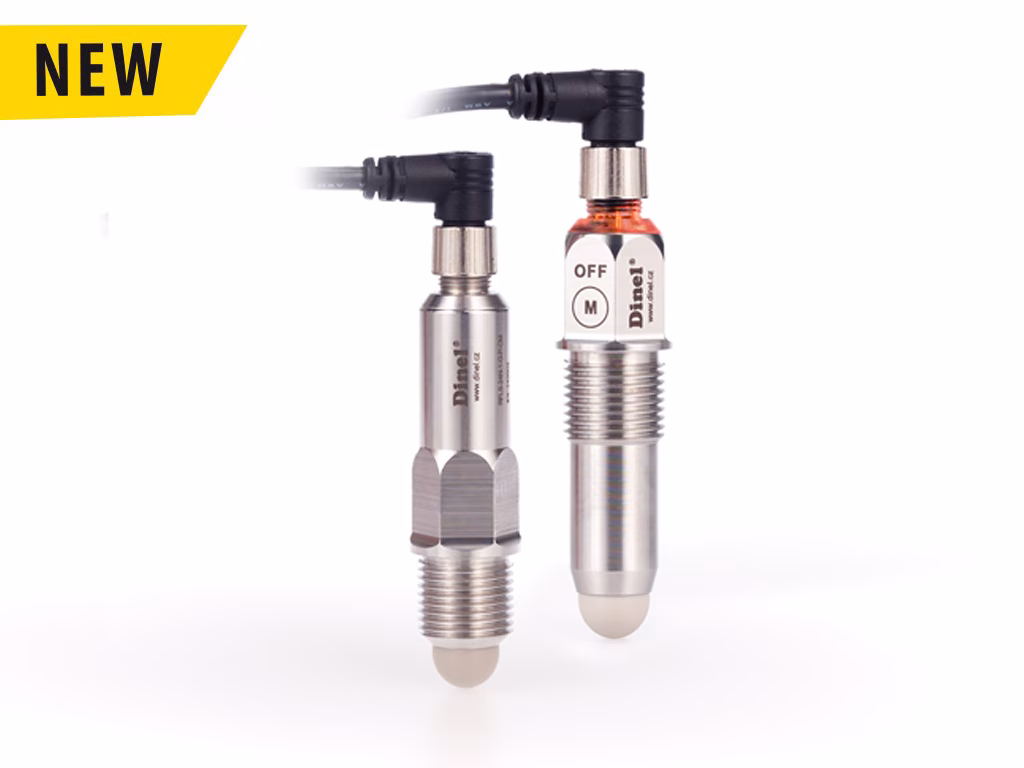

Dinel RFLS-24 là cảm biến báo mức tần số cao được thiết kế để phát hiện một điểm mức của chất lỏng, dung dịch dạng sệt, slurry và môi chất dạng paste. Điểm đáng chú ý của RFLS-24 là khả năng làm việc với các môi chất có độ nhớt cao hoặc dễ bám lên đầu cảm biến như siro, yogurt, mayonnaise, kem, xà phòng lỏng, hóa chất tẩy rửa và nhiều loại dung dịch công nghiệp khác.

Khác với cảm biến đo mức liên tục, cảm biến Dinel RFLS-24 được sử dụng để xác định trạng thái có hoặc không có môi chất tại vị trí lắp. Vì vậy thiết bị phù hợp cho các ứng dụng báo đầy, báo cạn, mức MIN/MAX, mức cao/thấp hoặc chống tràn bồn chứa.

RFLS-24 sử dụng thân inox AISI 316L, phần điện cực được cách điện bằng PEEK, ngõ ra PNP và kết nối điện M12. Thiết kế nhỏ gọn cho phép lắp trực tiếp vào thành bồn, tank, đường ống hoặc các thiết bị công nghệ có không gian hạn chế.

Chọn nhanh Dinel RFLS-24

Chỉ cần báo một điểm MIN/MAX, đầy/cạn: RFLS-24 phù hợp.
Môi chất nhớt, dễ bám lên cảm biến: nên ưu tiên đánh giá RFLS-24.
Cần đầu ra đóng cắt trực tiếp về Digital Input PLC: RFLS-24 có output PNP.
Cần đo mức liên tục theo chiều cao bồn: RFLS-24 không phải lựa chọn phù hợp.
Khu vực có nguy cơ cháy nổ: cần chọn một model có chứng nhận Ex phù hợp thay vì RFLS-24N.

Nội dung chính

Dinel RFLS-24 là cảm biến gì?

RFLS-24 thuộc nhóm High-frequency Level Sensor của Dinel. Cảm biến hoạt động ở dải tần số cao để nhận biết sự thay đổi khi môi chất bao phủ phần điện cực đo.

Mục tiêu chính của thiết kế này không phải xác định chính xác mức chất lỏng đang ở bao nhiêu mét, mà là trả lời một câu hỏi đơn giản cho hệ thống điều khiển:

Môi chất đã chạm tới cảm biến hay chưa?
Bồn đã đạt mức MAX hay chưa?
Mức đã xuống dưới MIN hay chưa?
Đường ống hiện có chất lỏng hay đang rỗng?

Do đó, trong thực tế kỹ thuật RFLS-24 có thể được gọi bằng nhiều cách như cảm biến báo mức Dinel RFLS-24, công tắc mức RFLS-24, cảm biến báo đầy báo cạn, cảm biến MIN/MAX hoặc cảm biến mức tần số cao.

Dinel phát triển RFLS-24 để có thể thay thế cảm biến rung hoặc cảm biến điện dung trong một số ứng dụng khó, đặc biệt là môi trường có vật liệu nhớt hoặc thường xuyên để lại lớp bám trên đầu dò.

Thông số kỹ thuật Dinel RFLS-24

Thông số	Dinel RFLS-24
Nguyên lý	High-frequency limit level sensing
Chức năng	Phát hiện mức điểm, MIN / MAX, đầy / cạn
Nguồn cấp	7…34 VDC
Dòng tiêu thụ	Tối đa 5 mA DC
Ngõ ra	PNP
Dòng đóng cắt tối đa	300 mA
Hằng số điện môi	Có thể sử dụng từ εr ≥ 1,5
Nhiệt độ tại kết nối process	-40…+105°C
Áp suất tương đối	-1…100 bar ở -40…+75°C -1…50 bar ở +75…+105°C
Kết nối process	G 1/2 hoặc NPT 1/2
Kết nối điện	M12
Cấp bảo vệ	IP68
Vật liệu thân	Inox W.Nr. 1.4404 / AISI 316L
Cách điện điện cực	PEEK
Khối lượng	Khoảng 0,15 kg, không tính cáp

Thông số được đối chiếu từ tài liệu kỹ thuật chính thức của hãng Dinel – RFLS-24. Khi chọn thiết bị cho nhiệt độ hoặc áp suất cao cần kiểm tra đồng thời cả hai thông số, không nên chỉ căn cứ vào giá trị áp suất tối đa 100 bar.

RFLS-24 xử lý môi chất bám dính như thế nào?

Tần số cao giúp phân biệt môi chất và lớp bám

Trong các ứng dụng báo mức thông thường, lớp vật liệu còn bám trên điện cực sau khi mức chất lỏng đã hạ xuống có thể làm cảm biến tiếp tục nhận biết rằng môi chất vẫn đang tồn tại.

Đây là vấn đề thường gặp với ketchup, yogurt, mayonnaise, mứt, siro, kem, paste, xà phòng lỏng hoặc dung dịch tẩy rửa có độ nhớt cao.

Dinel RFLS-24 được thiết kế để giảm ảnh hưởng của lớp bám và cặn còn lại trên điện cực. Sau khi cảm biến được cài đặt độ nhạy phù hợp với môi chất thực tế, thiết bị có thể phân biệt trạng thái điện cực đang thực sự được môi chất bao phủ với lớp vật liệu mỏng còn bám sau khi mức đã hạ xuống.

Đây chính là một trong những khác biệt quan trọng khiến RFLS-24 đáng xem xét khi cảm biến điện dung hoặc công tắc mức thông thường gặp hiện tượng báo giả do bám dính.

Dùng được cho chất lỏng dẫn điện và không dẫn điện

RFLS-24 có thể sử dụng với cả chất lỏng dẫn điện lẫn không dẫn điện. Theo thông số hiện hành của Dinel, cảm biến có độ nhạy đủ để làm việc với môi chất có hằng số điện môi từ khoảng εr ≥ 1,5.

Nhờ đó RFLS-24 không chỉ dùng cho nước hoặc dung dịch dẫn điện mà còn có thể được đánh giá cho dầu và nhiều môi chất có hằng số điện môi thấp hơn.

Nếu ứng dụng là bồn dầu và bạn đang cần lựa chọn giữa báo mức điểm và đo mức liên tục, có thể tham khảo thêm bài cảm biến mức dầu để phân biệt trường hợp nên dùng công tắc mức và trường hợp nên dùng radar hoặc phương pháp đo liên tục.

RFLS-24 báo đầy và báo cạn MIN/MAX

Một RFLS-24 thường được lắp tại đúng cao độ cần giám sát. Vì vậy vị trí lắp cảm biến cũng chính là mức chuyển trạng thái.

Báo đầy – mức MAX

Khi RFLS-24 được lắp gần phía trên bồn, thiết bị có thể đóng vai trò cảm biến báo mức cao, báo đầy hoặc MAX. Khi môi chất dâng tới vị trí cảm biến, tín hiệu PNP thay đổi trạng thái và được PLC hoặc mạch điều khiển sử dụng để:

Dừng bơm cấp.
Đóng van nạp.
Bật còi hoặc đèn cảnh báo.
Phát tín hiệu chống tràn.

Báo cạn – mức MIN

Nếu Dinel RFLS-24 được lắp gần đáy bồn, cảm biến có thể được dùng làm báo mức thấp, báo cạn hoặc MIN.

Ứng dụng phổ biến là bảo vệ bơm khỏi chạy khô. Khi mức chất lỏng giảm xuống dưới vị trí cảm biến, PLC có thể dừng bơm hoặc phát cảnh báo cho người vận hành.

Dinel khuyến nghị cách cài đặt an toàn khác nhau cho mức MIN và MAX. Với mức MIN có thể ưu tiên chế độ mà cảm biến đóng khi được bao phủ; với mức MAX có thể lựa chọn logic ngược lại để lỗi cảm biến hoặc đứt dây dễ được hệ thống nhận biết như một trạng thái bất thường.

Dinel RFLS-24 có thể phát hiện ranh giới nước và dầu

Ngoài cách sử dụng đơn giản theo trạng thái môi chất / không khí, RFLS-24 còn có thể được thiết lập để phân biệt hai môi chất có đặc tính điện môi khác nhau.

Một ví dụ điển hình là ranh giới nước và dầu. Khi cấu hình và điều kiện ứng dụng phù hợp, cảm biến có thể nhận biết sự thay đổi môi chất tại vị trí đầu dò thay vì chỉ phát hiện có chất lỏng hay không.

Tuy nhiên đây vẫn là phép phát hiện tại một điểm cố định. RFLS-24 không cung cấp chiều cao lớp dầu hoặc chiều cao lớp nước theo tín hiệu analog như một cảm biến đo mức liên tục.

Các phiên bản Dinel RFLS-24

Dòng RFLS-24 có hai chiều dài điện cực chính và hai kiểu đầu nối điện CP/CM. Vì vậy khi đặt hàng cần xác định đầy đủ biến thể thay vì chỉ ghi RFLS-24.

Phiên bản	Đặc điểm	Nên chọn khi
RFLS-24_-1-_-_-CP	Điện cực PEEK tiêu chuẩn, connector nhựa có LED, cài bằng bút từ	Ứng dụng phổ thông, dầu, chất lỏng, paste
RFLS-24_-11-_-_-CP	Điện cực PEEK kéo dài, connector nhựa có LED	Cần phần điện cực nhô sâu hơn vào bồn hoặc đường ống
RFLS-24_-1-_-_-CM	Điện cực tiêu chuẩn, connector inox, không có LED	Môi trường cơ khí hoặc hóa chất khắc nghiệt hơn
RFLS-24_-11-_-_-CM	Điện cực kéo dài, connector inox	Điều kiện khó và cần điện cực dài hơn

RFLS-24 CP

Phiên bản CP sử dụng connector M12 bằng polycarbonate. Thiết bị có LED trạng thái và các vị trí nhạy từ ON/OFF để cài đặt bằng bút từ MP-8.

Đây là phiên bản thuận tiện cho kỹ thuật viên vì có thể nhìn trạng thái hoạt động trực tiếp tại cảm biến.

RFLS-24 CM

Phiên bản CM sử dụng connector bằng inox AISI 316L, phù hợp hơn cho điều kiện làm việc cơ khí hoặc hóa chất khắc nghiệt.

CM không có LED hiển thị tại đầu cảm biến và việc cài đặt thường được thực hiện thông qua dây lập trình cùng thiết bị hỗ trợ tương ứng.

Cách đấu Dinel RFLS-24 với PLC

RFLS-24 sử dụng ngõ ra PNP và có thể đưa tín hiệu trực tiếp về Digital Input của PLC nếu module input tương thích kiểu PNP.

Sơ đồ chức năng cơ bản:

24 VDC → Dinel RFLS-24 → Digital Input PLC → chương trình báo MIN/MAX

Pin M12	Màu dây	Chức năng
Pin 1	BN – Brown	+U nguồn dương
Pin 3	BU – Blue	0 V
Pin 4	BK – Black	OUT – PNP
Pin 2	WH – White	P – dây lập trình

Ngõ ra PNP của RFLS-24 có dòng đóng cắt tối đa 300 mA. Trong hệ thống PLC thông thường nên sử dụng tín hiệu này như một tín hiệu điều khiển hoặc Digital Input thay vì trực tiếp đóng cắt tải công suất lớn.

Ứng dụng của cảm biến Dinel RFLS-24

Thực phẩm và môi chất có độ nhớt cao

Đây là nhóm ứng dụng nổi bật nhất của RFLS-24. Cảm biến có thể được đánh giá cho:

Yogurt.
Mayonnaise.
Ketchup.
Mứt và siro.
Kem và các loại spread.
Paste thực phẩm.
Xà phòng hoặc gel.

Lợi thế ở đây không chỉ là phát hiện môi chất mà còn là khả năng hạn chế tác động của lớp vật liệu còn bám trên điện cực sau khi mức đã hạ xuống.

Hóa chất và chất tẩy rửa

Phiên bản sử dụng thân và connector inox có thể được xem xét cho dung dịch tẩy rửa, acid hoặc base trong phạm vi tương thích vật liệu.

Trước khi chọn cần kiểm tra khả năng tương thích hóa học của AISI 316L, PEEK và vật liệu gioăng với đúng hóa chất, nồng độ và nhiệt độ thực tế.

Dầu và chất lỏng không dẫn điện

Điện cực PEEK và độ nhạy cao giúp RFLS-24 có thể được sử dụng cho nhiều loại dầu. Thiết bị phù hợp khi chỉ cần tín hiệu báo mức cao hoặc thấp, không cần biết chính xác lượng dầu còn lại theo phần trăm.

Đường ống và thiết bị công nghệ

Do kích thước nhỏ và ren G1/2 hoặc NPT1/2, RFLS-24 có thể lắp trên đường ống để phát hiện có hoặc không có môi chất tại một vị trí.

Trong ứng dụng đường ống phải chọn hướng lắp đúng để phần điện cực thực sự tiếp xúc với môi chất và tránh tạo vùng giữ cặn không cần thiết.

Lưu ý khi lắp cảm biến RFLS-24

Không đặt trực tiếp dưới dòng nạp

Trong bồn chứa, không nên đặt đầu cảm biến ngay tại vị trí dòng chất lỏng từ đường nạp đổ trực tiếp xuống.

Dòng vật liệu tác động liên tục có thể gây trạng thái đóng cắt không ổn định và làm vị trí báo MAX không phản ánh đúng mức thực tế trong bồn.

Có thể lắp ngang hoặc lắp nghiêng

RFLS-24 được thiết kế để lắp ngang hoặc nghiêng qua thành tank, bồn hoặc đường ống. Với môi chất bám dính nên ưu tiên hướng lắp giúp vật liệu dễ thoát khỏi phần đầu dò khi mức hạ.

Chọn đúng kiểu weld-in socket

Khi lắp qua đầu nối hàn, phần cảm biến không nên bị đặt quá sâu bên trong một hốc kim loại dài. Hốc lắp đặt có thể giữ môi chất hoặc làm ảnh hưởng vùng cảm nhận của điện cực.

Kiểm tra gioăng theo áp suất và hóa chất

RFLS-24 được cung cấp tiêu chuẩn không kèm gioăng process ngoài. Dinel có các tùy chọn EPDM, FPM, NBR, USIT hoặc gioăng kim loại tùy ứng dụng.

Với bồn áp suất hoặc hóa chất, gioăng phải được lựa chọn đồng thời theo nhiệt độ, áp suất và khả năng tương thích hóa học.

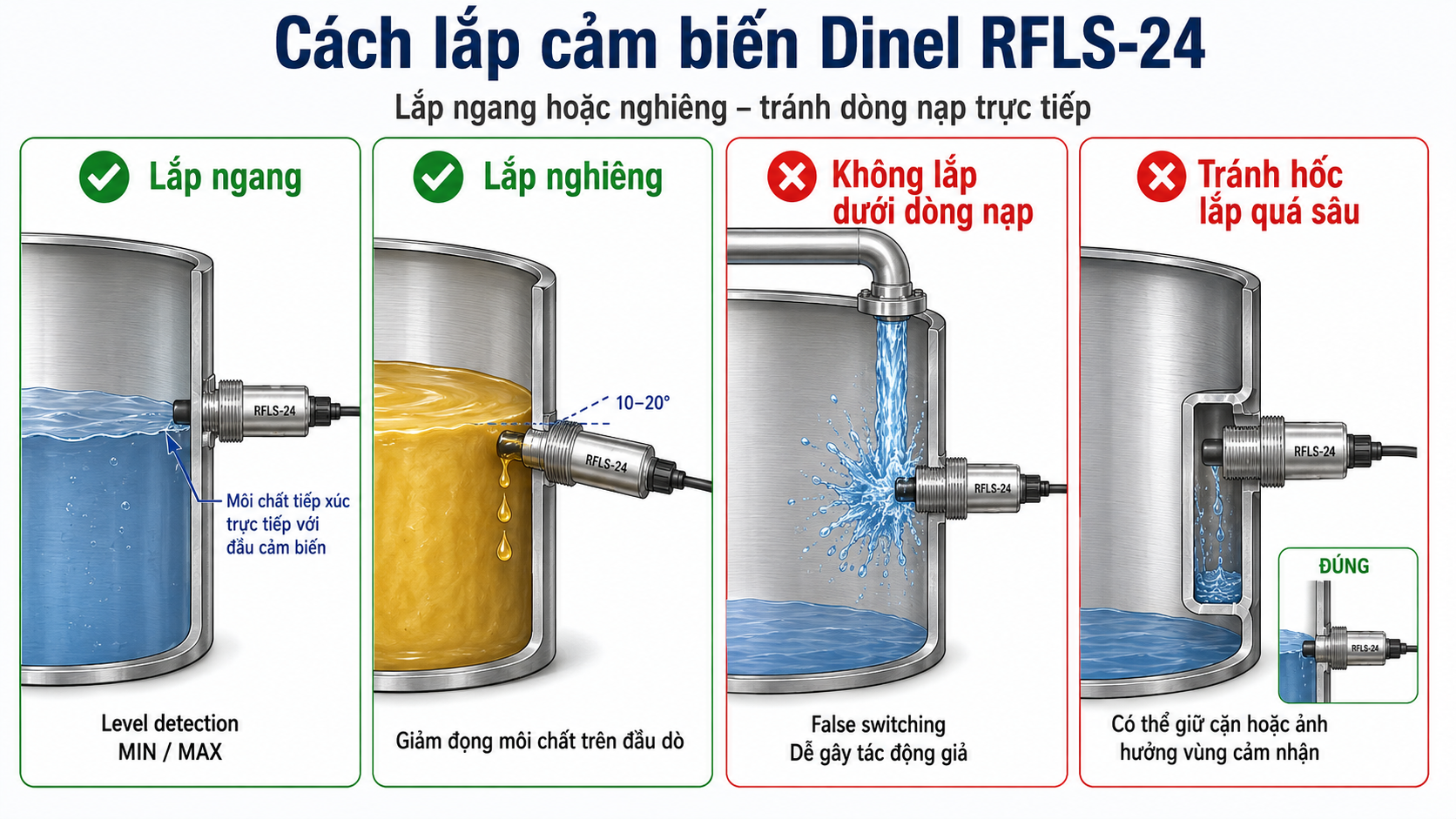

Cách lắp cảm biến Dinel RFLS-24 đúng và sai — *Dinel RFLS-24 nên lắp ngang hoặc nghiêng tại đúng mức cần giám sát, tránh dòng nạp trực tiếp và các hốc lắp quá sâu dễ giữ môi chất.*

RFLS-24 hay cảm biến điện dung DLS-35?

Cả hai dòng đều có thể sử dụng cho báo mức MIN/MAX nhưng mục tiêu ứng dụng khác nhau.

Tiêu chí	Dinel RFLS-24	Dinel DLS-35
Mục tiêu	Báo mức điểm	Báo mức điểm
Môi chất nhớt/bám	Ưu tiên đánh giá	Tùy phiên bản điện cực
Điện cực	Ngắn, nhỏ gọn	Rất nhiều chiều dài và cấu hình
Vật liệu rời	Không phải hướng ưu tiên chính	Có nhiều phiên bản phù hợp
Output	PNP	NPN / PNP / NAMUR tùy cấu hình

Nếu cần báo đầy/cạn cho chất lỏng nhớt và lớp bám là vấn đề chính, RFLS-24 đáng được ưu tiên đánh giá. Nếu cần nhiều kiểu đầu dò dài, báo mức bột hoặc vật liệu rời, có thể xem thêm cảm biến điện dung Dinel DLS-35.

RFLS-24 có thay được cảm biến rung không?

Dinel định vị RFLS-24 như một giải pháp có thể thay thế công tắc mức rung trong nhiều ứng dụng báo mức chất lỏng.

Điều này đặc biệt đáng quan tâm khi môi chất có độ nhớt cao hoặc thường bám vào phần tử rung. RFLS-24 không sử dụng chạc rung cơ khí mà nhận biết môi chất bằng nguyên lý tần số cao.

Tuy nhiên không nên hiểu rằng RFLS-24 luôn tốt hơn cảm biến rung trong mọi ứng dụng. Công tắc rung vẫn là giải pháp phù hợp trong nhiều hệ thống. Lựa chọn đúng phụ thuộc môi chất, độ bám, nhiệt độ, áp suất, yêu cầu chứng nhận và cấu trúc lắp đặt.

So sánh Dinel RFLS-24 DLS-35 và cảm biến rung — *RFLS-24 phù hợp khi cần báo mức chất lỏng nhớt và môi chất dễ bám; DLS-35 linh hoạt hơn với điện cực dài và nhiều loại vật liệu.*

Cách chọn mã Dinel RFLS-24

Một cấu hình điển hình có thể được viết:

RFLS-24N-11-G-P-CP

Thành phần mã	Ý nghĩa
N	Phiên bản cho khu vực không nguy hiểm cháy nổ
1	Điện cực PEEK tiêu chuẩn
11	Điện cực PEEK kéo dài
G	Ren G 1/2
NPT	Ren NPT 1/2
P	Output PNP
CP	Connector nhựa M12, có LED và cài bằng bút từ
CM	Connector inox M12, phiên bản chịu điều kiện khó hơn

Trước khi đặt hàng nên cung cấp tối thiểu: loại môi chất, nhiệt độ, áp suất, ren kết nối, vị trí báo MIN/MAX và điều kiện môi trường. Với hóa chất cần cung cấp thêm tên chất và nồng độ để kiểm tra vật liệu tiếp xúc.

Giá cảm biến Dinel RFLS-24

Giá Dinel RFLS-24 tham khảo khoảng 3.500.000 – 5.500.000 VNĐ. Mức giá thực tế có thể thay đổi theo phiên bản điện cực, connector CP hoặc CM, phụ kiện cáp M12, gioăng, số lượng đặt hàng và thời điểm nhập khẩu.

Vì RFLS-24 có nhiều cấu hình, không nên chọn chỉ dựa theo giá của một mã bất kỳ. Hai cảm biến cùng là RFLS-24 nhưng sử dụng connector, chiều dài điện cực hoặc phụ kiện khác nhau có thể có giá khác nhau.

Lưu ý:
Giá trên dùng để tham khảo khi dự toán. Báo giá chính thức nên được xác nhận theo mã RFLS-24 đầy đủ và số lượng tại thời điểm đặt hàng.

Câu hỏi thường gặp về Dinel RFLS-24

RFLS-24 có đo được mức liên tục không?

Không. RFLS-24 là cảm biến báo mức điểm. Thiết bị chỉ xác định môi chất có hoặc không tại vị trí lắp. Nếu cần tín hiệu 4–20mA theo chiều cao bồn thì phải sử dụng cảm biến đo mức liên tục.

RFLS-24 dùng cho dầu được không?

Có. Dinel liệt kê dầu trong nhóm ứng dụng phù hợp của các phiên bản điện cực PEEK. Với dầu có hằng số điện môi thấp vẫn cần kiểm tra điều kiện thực tế và cài độ nhạy đúng.

RFLS-24 dùng cho yogurt hoặc siro được không?

Có. Đây chính là nhóm ứng dụng nổi bật của RFLS-24 vì thiết bị được thiết kế để hạn chế ảnh hưởng của lớp bám từ các môi chất có độ nhớt cao.

RFLS-24 có đấu trực tiếp vào PLC không?

Có thể đấu output PNP của RFLS-24 vào Digital Input PLC nếu module input tương thích logic PNP và nguồn sử dụng được đấu đúng theo tài liệu kỹ thuật.

RFLS-24 chịu áp suất bao nhiêu?

Ở nhiệt độ process từ -40 đến +75°C, RFLS-24 có thể làm việc với áp suất tương đối từ -1 đến 100 bar. Khi nhiệt độ tăng từ +75 đến +105°C, mức áp suất tối đa giảm xuống 50 bar.

RFLS-24 có phiên bản chống cháy nổ không?

Theo cấu hình RFLS-24 hiện hành, model được ký hiệu N cho khu vực không có nguy cơ cháy nổ. Nếu vị trí lắp thuộc vùng hazardous area cần xác định zone và lựa chọn cảm biến có chứng nhận Ex phù hợp.

Cần chọn Dinel RFLS-24 cho môi chất bám dính?

Gửi mình tên môi chất, nhiệt độ, áp suất, vị trí cần báo MIN/MAX, kiểu ren và tín hiệu cần đưa về PLC. Chuyendoitinhieu.vn sẽ hỗ trợ đối chiếu RFLS-24 loại điện cực 1/11, connector CP/CM và phụ kiện phù hợp.

Hotline: 0886 088 496 Gửi yêu cầu kỹ thuật
