Bộ Chuyển Đổi Dòng AC Sang Analog Có Cách Ly – Z201 | SENECA
1,00₫
| Hãng sản xuất | SENECA – Italia |
| Model | Z201 |
| Mô tả | Bộ chuyển đổi dòng AC thành tín hiệu Analog |
| Nguồn cấp | 10..40 Vdc 19..28 Vac |
| Input | 0..5A, 0..10A AC |
| Output | 0..20mA, 4..20mA, 0..5V, 1..5V, 0..10V, 2..10V |
| Độ chính xác | 0,3% |
| Thời gian đáp ứng | <200 ms |
| Cách ly điện áp | 4.000Vac |
| Cấu hình | DIP Switch |
| Nhiệt độ làm việc | 0..55°C |
| Chuẩn bảo vệ | IP20 |
| Kích thước | 17,5 × 100 × 112 mm |
| Lắp đặt | DIN Rail 35 mm |
Giới thiệu sản phẩm
Trong các hệ thống giám sát và điều khiển công nghiệp, tín hiệu dòng điện từ biến dòng (CT) hoặc tải AC không thể kết nối trực tiếp với PLC hoặc bộ điều khiển. Z201 Seneca được thiết kế để chuyển đổi dòng điện AC thành tín hiệu analog chuẩn công nghiệp, giúp việc thu thập và xử lý dữ liệu trở nên đơn giản, chính xác và an toàn.
Thiết bị nhận tín hiệu đầu vào 0…5 A hoặc 0…10 A AC và chuyển đổi sang nhiều chuẩn tín hiệu analog như 0–20 mA, 4–20 mA, 0–5 V, 1–5 V, 0–10 V hoặc 2–10 VDC. Với khả năng cách ly giữa nguồn cấp, ngõ vào và ngõ ra, Z201 giúp giảm nhiễu điện từ, loại bỏ vòng lặp đất (Ground Loop) và nâng cao độ tin cậy của hệ thống đo lường.
Xem thêm sản phẩm tương tự Z201-H nguồn cấp Điệp áp cao 85 – 265 VAC/DC tại đây!
Đặc điểm nổi bật
- Chuyển đổi dòng AC 0…5 A hoặc 0…10 A sang tín hiệu analog 0/4–20 mA hoặc 0–10 VDC.
- Nguồn cấp linh hoạt 10…40 VDC hoặc 19…28 VAC, phù hợp với hầu hết tủ điều khiển công nghiệp.
- Cách ly galvanic 3 chiều lên đến 3.750 VAC (Input/Output, Input/Power) và 1.500 VAC (Output/Power), giúp chống nhiễu và bảo vệ thiết bị.
- Độ chính xác 0,3% FS, đáp ứng tốt các ứng dụng đo lường và giám sát điện năng.
- Cấu hình bằng DIP Switch, dễ dàng lựa chọn dải đo và tín hiệu ngõ ra theo yêu cầu.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | Z201 |
| Hãng sản xuất | Seneca |
| Loại thiết bị | Bộ chuyển đổi dòng AC sang tín hiệu analog |
| Nguồn cấp | 10…40 VDC hoặc 19…28 VAC |
| Ngõ vào | 0…5 AAC hoặc 0…10 AAC |
| Ngõ ra dòng | 0…20 mA, 4…20 mA (Active/Passive) |
| Ngõ ra áp | 0…5 V, 1…5 V, 0…10 V, 2…10 V |
| Độ chính xác | 0,3% FS |
| Thời gian đáp ứng | < 200 ms |
| Cách ly | 3.750 VAC (Input/Output, Input/Power); 1.500 VAC (Output/Power) |
| Công suất tiêu thụ | < 2,5 W |
| Cấu hình | DIP Switch |
| Lắp đặt | DIN Rail 35 mm |
| Chuẩn bảo vệ | IP20 |
| Nhiệt độ làm việc | 0…+55 °C |
| Kích thước | 17,5 × 100 × 112 mm |
Ứng dụng
Z201 là giải pháp phù hợp cho nhiều ứng dụng đo lường và giám sát dòng điện AC:
- Giám sát dòng tải của động cơ, máy bơm và quạt công nghiệp.
- Đo dòng điện trong tủ điện phân phối.

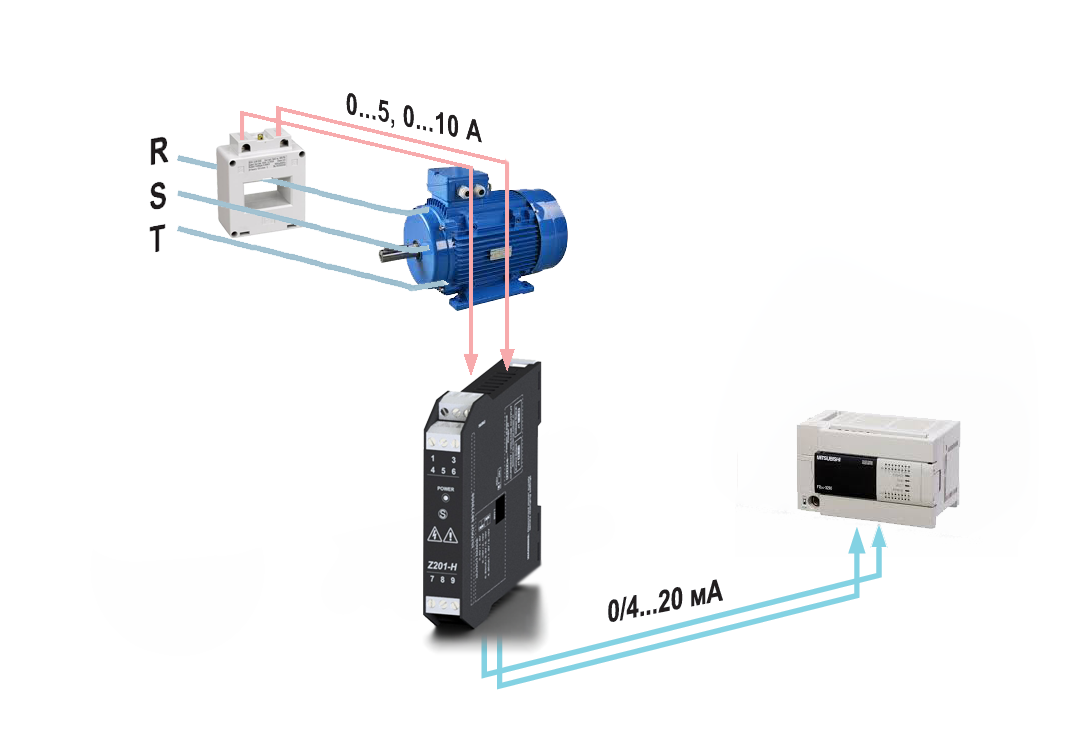

- Kết nối biến dòng (CT) với PLC, HMI, SCADA hoặc DCS.
- Hệ thống quản lý năng lượng (EMS).
- Dây chuyền sản xuất tự động.
- Hệ thống HVAC và giám sát điện năng trong nhà máy.
Lợi ích khi sử dụng Z201
- Chuyển đổi tín hiệu dòng AC sang chuẩn analog phổ biến, dễ tích hợp với hệ thống điều khiển.
- Hỗ trợ nhiều chuẩn tín hiệu đầu ra trên cùng một thiết bị.
- Cách ly tín hiệu giúp giảm nhiễu và bảo vệ PLC, DCS và các thiết bị đo.
- Nguồn cấp 24 VDC/24 VAC phù hợp với đa số tủ điện công nghiệp.
- Thiết kế nhỏ gọn, lắp đặt nhanh trên thanh DIN Rail và dễ cấu hình bằng DIP Switch.
Vì sao nên chọn Z201 Seneca?
Z201 là giải pháp chuyển đổi dòng điện AC đáng tin cậy cho các hệ thống tự động hóa và quản lý năng lượng. Thiết bị kết hợp khả năng đo chính xác, nhiều chuẩn tín hiệu đầu ra, cách ly chống nhiễu và nguồn cấp 24 VDC/24 VAC phổ biến trong công nghiệp. Nhờ đó, Z201 giúp việc tích hợp tín hiệu từ biến dòng vào PLC, SCADA hoặc DCS trở nên đơn giản, ổn định và an toàn hơn.
