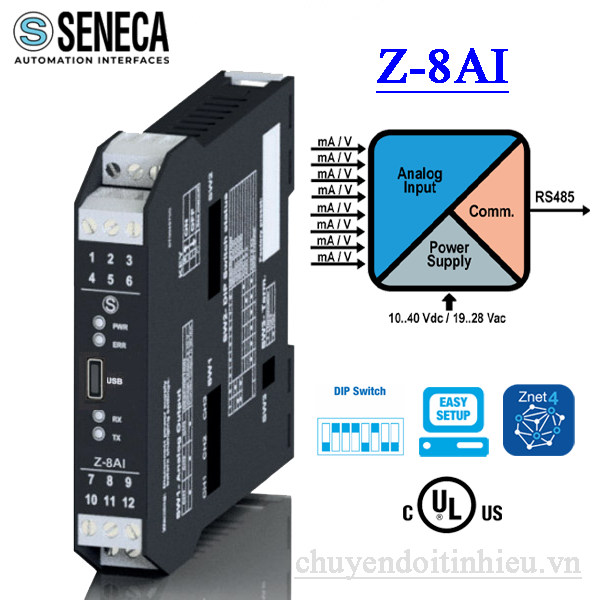

Module 8 ngõ vào Analog giao tiếp Modbus RTU Z-8AI

Module 8 ngõ vào Analog 4-20mA, 0-10V giao tiếp Modbus RTU – Z-8AI | SENECA

1,00₫

Hãng sản xuất	SENECA – Italia
Model	Z-8AI
Mô tả	Module chuyển đổi tín hiệu Analog sang Modbus RTU hỗ trợ tối đa 8 ngõ vào
Nguồn cấp	10…40 VDC hoặc 19…28 VAC
Input	8 kênh: 4–20 mA, 0–20 mA, ±20 mA, 0–10 V, ±10 V
Giao tiếp	RS485 Modbus RTU (2 dây); RS232 (jack stereo 3.5 mm)
Tốc độ truyền	115.200 bps
Cách ly điện áp	1.500Vac (3 ngõ)
Cấu hình	DIP Switch, EASY Setup, Z-Net4
Nhiệt độ làm việc	-10..65°C
Chuẩn bảo vệ	IP20
Cấp chính xác	0,1%
Độ phân giải	16 bit
Kích thước	6,2 × 93,1 × 102,5 mm
Lắp đặt	DIN Rail 35 mm

✔ Tình trạng: Hàng có sẵn

0886 0884 96 (Zalo) Liên hệ báo giá

SKU: SEN_Z-8AI Danh mục: Bộ chuyển đổi tín hiệu Modbus | Internet | Analog, Bộ chuyển đổi tín hiệu Analog 4..20mA | 0..10V Thẻ: Analog Input RS485, Bộ chuyển đổi tín hiệu Analog Modbus, Bộ đọc tín hiệu cảm biến 8 kênh, Module 4-20mA Modbus, Module 8AI Modbus RTU, Module đọc cảm biến Modbus, Module thu thập tín hiệu 4-20mA, Seneca, Z-8AI Thương hiệu: Seneca

Mô tả
Đánh giá (0)

Tóm Tắt

Giới thiệu về Z-8AI

Seneca Z-8AI là module thu thập dữ liệu với 8 ngõ vào Analog, cho phép nhận tín hiệu 4–20 mA, 0–20 mA, ±20 mA, 0–10 V và ±10 V từ các cảm biến công nghiệp, sau đó truyền dữ liệu về PLC, HMI, SCADA hoặc Datalogger thông qua giao thức Modbus RTU trên RS485.

Với độ chính xác cao, khả năng cách ly chống nhiễu và thiết kế nhỏ gọn lắp DIN Rail, Z-8AI là giải pháp lý tưởng để mở rộng hệ thống I/O trong các ứng dụng tự động hóa, giám sát năng lượng và quan trắc môi trường.

Thông số kỹ thuật

Thông số	Giá trị
Ngõ vào Analog	8 kênh
Loại tín hiệu	4–20 mA, 0–20 mA, ±20 mA, 0–10 V, ±10 V
Độ phân giải	16 bit
Độ chính xác	0,1% F.S.
Giao tiếp	RS485 Modbus RTU
Nguồn cấp	10…40 VDC hoặc 19…28 VAC
Cách ly	1500 Vac
Lắp đặt	DIN Rail 35 mm
Nhiệt độ làm việc	-10…65°C
Cấp bảo vệ	IP20

Đặc điểm nổi bật

8 ngõ vào Analog hỗ trợ nhiều chuẩn tín hiệu dòng và điện áp.
Độ phân giải 16 bit, đảm bảo thu thập dữ liệu chính xác và ổn định.
Giao tiếp Modbus RTU (RS485), tương thích với hầu hết PLC, HMI, SCADA và Datalogger.
Cách ly 1500 Vac giữa nguồn, tín hiệu và truyền thông, tăng khả năng chống nhiễu.
Cấu hình linh hoạt bằng DIP Switch hoặc phần mềm Easy Setup.
Thiết kế DIN Rail nhỏ gọn, thuận tiện lắp đặt trong tủ điện công nghiệp.

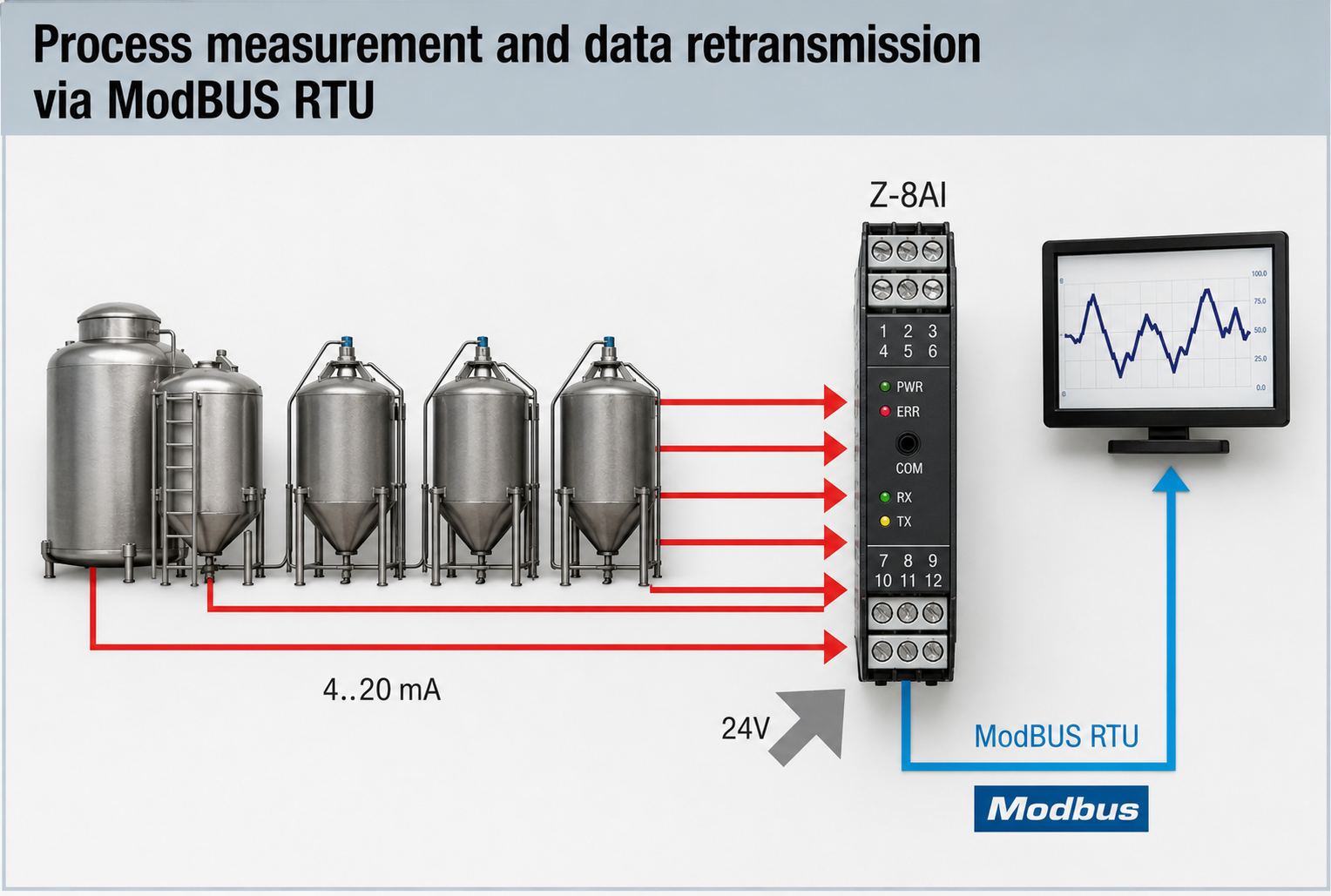

Giải pháp mở rộng ngõ vào Analog hiệu quả

Trong nhiều hệ thống điều khiển, số lượng ngõ vào Analog trên PLC thường không đủ để kết nối toàn bộ cảm biến hiện trường. Việc thay thế PLC hoặc bổ sung module mở rộng chuyên dụng có thể làm tăng chi phí đầu tư.

Seneca Z-8AI là giải pháp mở rộng I/O linh hoạt, cho phép thu thập đồng thời 8 tín hiệu Analog và truyền dữ liệu qua mạng RS485 Modbus RTU. Nhờ đó, người dùng có thể dễ dàng tích hợp thêm cảm biến mà không cần thay đổi kiến trúc điều khiển hiện có.

Thiết bị đặc biệt phù hợp với các hệ thống cần tập trung dữ liệu từ nhiều điểm đo như nhà máy sản xuất, trạm xử lý nước, hệ thống HVAC hoặc các ứng dụng giám sát năng lượng.

Hỗ trợ nhiều loại tín hiệu cảm biến

Z-8AI có thể tiếp nhận hầu hết các chuẩn tín hiệu Analog phổ biến trong công nghiệp:

4–20 mA
0–20 mA
±20 mA
0–10 V
±10 V

Nhờ khả năng cấu hình độc lập cho từng kênh, thiết bị có thể kết nối đồng thời nhiều loại cảm biến khác nhau như:

Cảm biến áp suất
Cảm biến nhiệt độ (qua transmitter)
Cảm biến mức
Lưu lượng kế
Cảm biến pH
Cảm biến ORP
Cảm biến độ dẫn điện
Các transmitter Analog tiêu chuẩn

Điều này giúp giảm số lượng module cần sử dụng và tăng tính linh hoạt khi mở rộng hệ thống.

Giao tiếp Modbus RTU dễ dàng tích hợp

Sau khi thu thập tín hiệu từ các cảm biến, Z-8AI truyền dữ liệu qua chuẩn Modbus RTU trên RS485, một trong những giao thức truyền thông phổ biến nhất trong lĩnh vực tự động hóa.

Thiết bị dễ dàng kết nối với:
