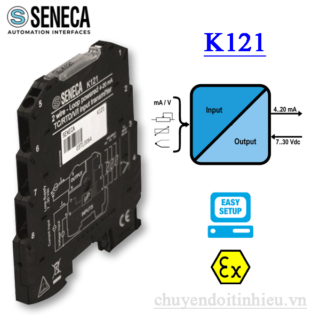

Bộ Chuyển Đổi Tín Hiệu Analog Đa Năng Loop Powered (RTD, TC, mA, V, Ohm) – K121 | SENECA

Giới thiệu sản phẩm K121

Trong các hệ thống tự động hóa hiện đại, việc kết nối nhiều loại cảm biến với PLC hoặc SCADA thường gặp khó khăn do sự khác biệt về tín hiệu đầu ra. K121 của Seneca được phát triển để giải quyết vấn đề này bằng cách tiếp nhận nhiều loại tín hiệu analog khác nhau và chuyển đổi thành tín hiệu 4–20 mA passive tiêu chuẩn.

Điểm nổi bật của K121 là thiết bị hoạt động theo nguyên lý Loop Powered, sử dụng nguồn trực tiếp từ vòng dòng 4–20 mA mà không cần nguồn cấp riêng. Điều này giúp giảm chi phí lắp đặt, đơn giản hóa hệ thống dây dẫn và tăng độ tin cậy trong quá trình vận hành.

Đặc điểm nổi bật

Hỗ trợ nhiều loại tín hiệu đầu vào

K121 là bộ chuyển đổi tín hiệu đa năng, tương thích với hầu hết các loại cảm biến công nghiệp:

• RTD: Pt100, Pt500, Pt1000, Ni100, Ni120, Ni1000 (2/3/4 dây)
• Thermocouple: J, K, R, S, T, B, E, N, L
• Điện áp: ±150 mV, ±30 V
• Dòng điện: ±24 mA
• Điện trở: đến 1760 Ω
• Biến trở (Potentiometer): 500 Ω đến 10 kΩ

Nhờ đó, K121 có thể sử dụng trong nhiều ứng dụng mà không cần thay đổi phần cứng.

Đầu ra chuẩn 4–20 mA Passive

Thiết bị chuyển đổi tất cả tín hiệu đầu vào về chuẩn 4–20 mA passive, tương thích với:

• PLC
• DCS
• SCADA
• Bộ ghi dữ liệu (Datalogger)
• Bộ hiển thị tín hiệu
• Bộ điều khiển PID

Chuẩn tín hiệu này giúp truyền dữ liệu ổn định trên khoảng cách xa và giảm ảnh hưởng của nhiễu điện từ.

Công nghệ Loop Powered

Khác với các bộ chuyển đổi thông thường, K121 không cần nguồn cấp riêng mà sử dụng nguồn từ chính vòng dòng 4–20 mA (7…30 VDC).

Ưu điểm:

• Giảm dây nguồn.
• Tiết kiệm không gian tủ điện.
• Giảm chi phí lắp đặt.
• Tăng độ ổn định của hệ thống.

Độ chính xác cao

K121 được trang bị bộ xử lý số 32 bit cùng bộ chuyển đổi A/D 16 bit, mang lại:

• Độ chính xác 0,1%.
• Độ phân giải cao.
• Thời gian đáp ứng chỉ 140 ms đối với tín hiệu dòng và điện áp.
• Dưới 620 ms đối với RTD và Thermocouple.

Điều này giúp thiết bị đáp ứng tốt các ứng dụng đo lường yêu cầu độ chính xác cao.

Cách ly tín hiệu an toàn

K121 tích hợp cách ly galvanic 1.500 VAC, giúp:

• Giảm nhiễu.
• Chống vòng lặp đất (Ground Loop).
• Bảo vệ PLC và hệ thống điều khiển.
• Nâng cao độ ổn định của tín hiệu đo.

Dễ dàng cấu hình bằng EASY SETUP

Thiết bị được cấu hình thông qua phần mềm EASY SETUP, cho phép:

• Chọn loại cảm biến.
• Thiết lập dải đo.
• Đảo chiều đầu ra.
• Bật/tắt bộ lọc chống nhiễu.
• Thiết lập giá trị đầu ra khi cảm biến lỗi.
• Tuyến tính hóa đường cong đo theo ứng dụng.

Không cần thay đổi phần cứng hay DIP Switch khi thay đổi cấu hình.

Thông số kỹ thuật

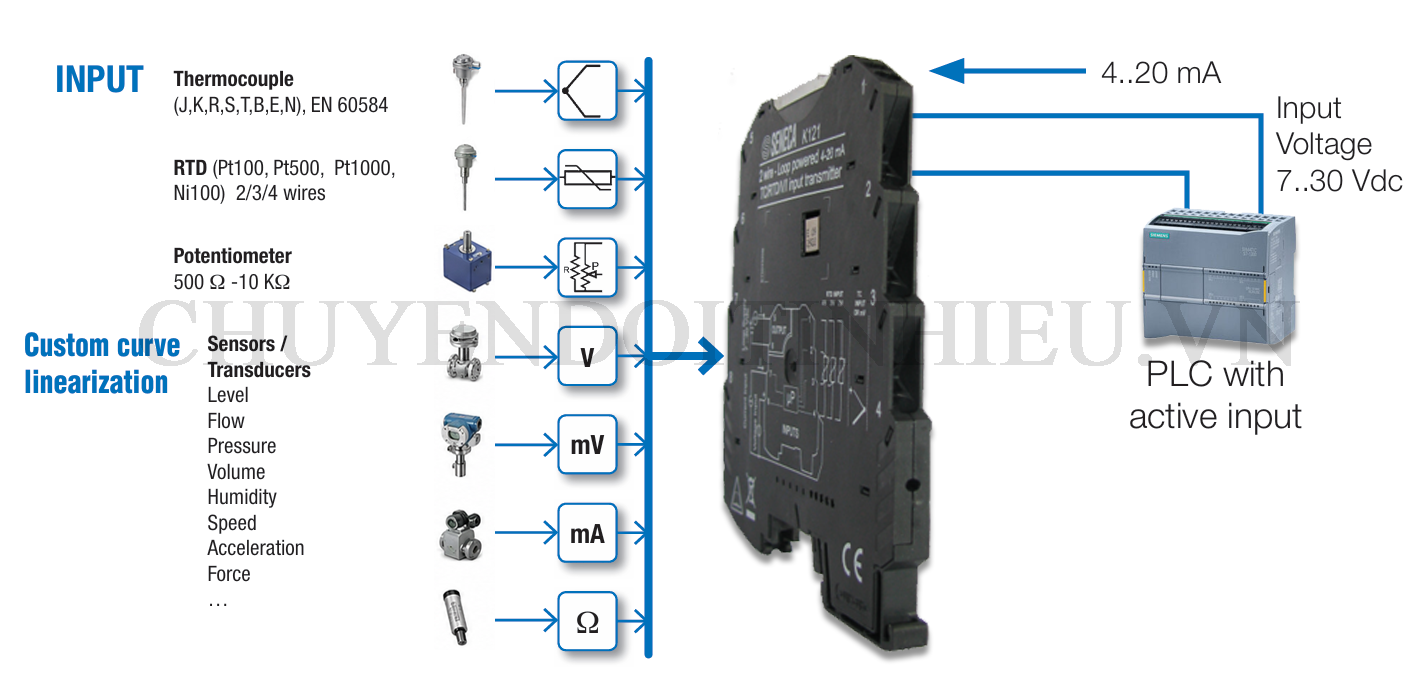

Ứng dụng thực tế

K121 được sử dụng trong nhiều lĩnh vực công nghiệp:

• Đo và chuyển đổi tín hiệu nhiệt độ từ RTD, Thermocouple.
• Giám sát áp suất, lưu lượng, mức và độ ẩm.
• Hệ thống xử lý nước và nước thải.
• Nhà máy thực phẩm và đồ uống.
• Hệ thống HVAC.
• Nhà máy điện và năng lượng tái tạo.
• Tủ điều khiển PLC, DCS, SCADA.
• Khu vực yêu cầu chứng nhận ATEX như hóa chất, dầu khí và môi trường có nguy cơ cháy nổ.

Lợi ích khi sử dụng K121

• Hỗ trợ nhiều loại tín hiệu đầu vào trên cùng một thiết bị.
• Không cần nguồn cấp riêng nhờ công nghệ Loop Powered.
• Đầu ra 4–20 mA chuẩn công nghiệp, dễ tích hợp.
• Độ chính xác cao và khả năng chống nhiễu tốt.
• Cấu hình linh hoạt bằng phần mềm.
• Thiết kế siêu mỏng chỉ 6,2 mm, tiết kiệm không gian tủ điện.
• Đạt chứng nhận ATEX, phù hợp với môi trường công nghiệp khắc nghiệt.

Vì sao nên chọn K121 Seneca?

K121 là giải pháp lý tưởng khi cần chuyển đổi nhiều loại tín hiệu cảm biến sang chuẩn 4–20 mA mà không muốn sử dụng nguồn cấp riêng. Thiết bị kết hợp khả năng xử lý đa tín hiệu, độ chính xác cao, cách ly an toàn và thiết kế nhỏ gọn, giúp giảm chi phí lắp đặt và nâng cao độ tin cậy của hệ thống. Đây là lựa chọn phù hợp cho các dự án tự động hóa, quan trắc và điều khiển trong nhiều ngành công nghiệp.
