3 loại Đo mức xi măng trong silo nhiều bụi: Chọn cảm biến nào trong?

Đo mức xi măng trong silo nạp bằng khí nén khó vì bụi dày, bề mặt nghiêng và nhiều phản xạ từ kết cấu. Đo liên tục nên khảo sát radar chuyên chất rắn; báo đầy hoặc cạn có thể dùng công tắc điện dung hay cánh xoay.

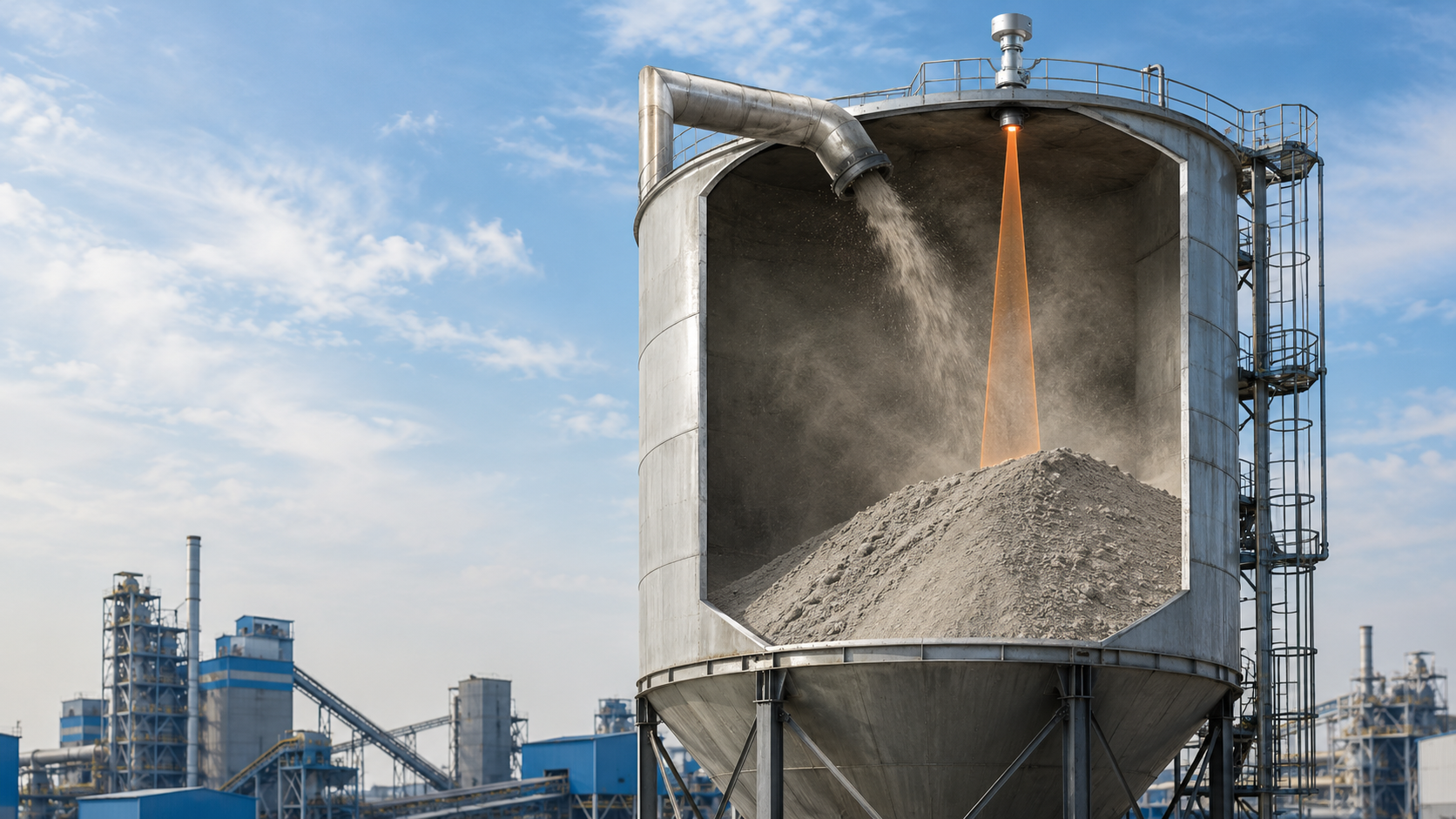

Radar đo mức xi măng trong silo nhiều bụi — *Radar không tiếp xúc đo mức liên tục trong silo xi măng khi nạp khí nén tạo nhiều bụi.*

Chọn nhanh

Đo liên tục 0–100%: radar chuyên chất rắn.
Báo đầy hoặc cạn: công tắc mức điểm.
Chống tràn quan trọng: radar kết hợp công tắc mức cao độc lập.
Quản lý theo tấn: cần mô hình quy đổi hoặc hệ thống cân riêng.

Nội dung chính

Nên dùng cảm biến nào để đo mức silo xi măng?

Bảng dưới đây giúp chọn giải pháp đo mức xi măng trong silo theo chiều cao, mật độ bụi và mục tiêu điều khiển.

Nhu cầu hoặc điều kiện	Giải pháp nên khảo sát	Điểm cần kiểm tra
Cần đo mức liên tục, bụi dày và silo cao	Radar không tiếp xúc chuyên đo chất rắn	Dải đo trong bụi, góc chùm sóng, hướng anten và tùy chọn thổi khí.
Chỉ cần báo đầy hoặc báo cạn	Cảm biến điện dung hoặc công tắc cánh xoay	Mức độ bám, lực cơ học, kiểu ngõ ra và vị trí lắp đặt.
Cần quản lý tồn kho và chống tràn độc lập	Radar kết hợp công tắc mức cao	Tách riêng hai kênh tín hiệu và xây dựng logic cảnh báo độc lập.
Bụi nhẹ, chỉ xuất hiện trong thời gian ngắn và silo thấp	Có thể khảo sát cảm biến siêu âm	Kiểm tra độ ổn định của tín hiệu ngay trong chu kỳ nạp thực tế.

Với xi măng nạp khí nén, bụi và hình học lắp đặt phải được đánh giá trước dải đo danh nghĩa.

Vì sao đo mức xi măng trong silo nhiều bụi khó?

Bụi lơ lửng: Luồng khí nạp tạo đám bụi dày, làm siêu âm dễ suy giảm và bụi có thể bám lên mặt phát. Radar thường thuận lợi hơn nhưng vẫn phải chọn đúng mức bụi và phương án làm sạch.
Bề mặt nghiêng: Xi măng tạo đỉnh khi nạp, tạo phễu khi xả nên mức tại tâm và gần thành khác nhau.
Phản xạ giả: Ống nạp, thang, giằng và thành silo có thể nằm trong vùng phát sóng. Lắp sai vị trí không thể khắc phục chỉ bằng dải đo dài hơn.

Radar không tiếp xúc đo mức xi măng trong silo như thế nào?

Radar tính khoảng cách từ anten đến bề mặt xi măng rồi quy đổi thành mức hoặc phần trăm. Chùm sóng hẹp giúp tránh thành silo và vật cản, nhưng anten vẫn phải đặt đúng vị trí và hướng.

Không lấy dải đo catalogue làm dải bảo đảm

Flowline LR85 có dải chất rắn tối đa 60m trong điều kiện tham chiếu, không phải cam kết cho mọi silo bụi. LR41 và LR46 dùng 26GHz nhưng được thiết kế cho bụi đáng kể đến cực dày. Vì vậy, phải chọn theo điều kiện bụi, khoảng cách và anten thay vì chỉ nhìn tần số.

Khi nào nên dùng cảm biến báo mức xi măng?

Nếu chỉ cần một ngưỡng đầy, cạn hoặc trung gian, không nhất thiết lắp transmitter liên tục. Dinel DLS-27 và DLS-35 dùng nguyên lý điện dung; cánh xoay đổi trạng thái khi vật liệu cản cánh. Cả hai chỉ báo điểm, cần chọn đúng điện cực hoặc mô-men, tránh dòng nạp và kiểm tra bám cứng.

So sánh radar, siêu âm và cảm biến báo mức xi măng

Tiêu chí	Radar 80GHz	Siêu âm	Cảm biến báo mức
Chức năng đo	Đo mức liên tục, theo dõi khoảng cách, phần trăm hoặc thể tích quy đổi.	Đo mức liên tục bằng thời gian truyền và phản hồi của sóng âm.	Chỉ xác nhận xi măng đã chạm ngưỡng đầy, cạn hoặc mức trung gian.
Khả năng làm việc trong bụi	Phù hợp hơn khi silo có nhiều bụi nếu chọn đúng thiết bị và vị trí lắp.	Tín hiệu có thể suy yếu hoặc dao động khi bụi dày và luồng khí mạnh.	Ít phụ thuộc bụi lơ lửng nhưng cần kiểm tra hiện tượng bám trên đầu dò.
Tiếp xúc với xi măng	Không tiếp xúc với vật liệu.	Không tiếp xúc với vật liệu.	Thường tiếp xúc trực tiếp với xi măng tại vị trí đặt ngưỡng.
Ảnh hưởng khi đang nạp	Có thể đo khi đang nạp nhưng phải tránh dòng vật liệu và các kết cấu gây phản xạ giả.	Dễ bị ảnh hưởng bởi bụi, nhiễu âm và chuyển động không khí trong silo.	Chỉ thay đổi trạng thái khi vật liệu chạm đầu dò, không phản ánh diễn biến mức liên tục.
Yêu cầu lắp đặt	Cần hướng anten vào vùng bề mặt đại diện, tránh ống nạp, thang, giằng và thành silo.	Cần vùng phát sóng thông thoáng, tránh dòng nạp và bảo đảm khoảng cách vùng mù.	Lắp tại đúng cao độ cảnh báo và chọn đầu dò chịu được bám dính, mài mòn hoặc lực cơ học.
Tín hiệu thường dùng	4–20mA, HART hoặc Modbus RS485 tùy phiên bản.	4–20mA hoặc ngõ ra truyền thông tùy thiết bị.	Relay, transistor hoặc tín hiệu đóng/ngắt đưa về đầu vào số của PLC.
Ứng dụng phù hợp	Silo cao, bụi đáng kể và cần theo dõi tồn kho liên tục.	Silo thấp, bụi xuất hiện ngắn và điều kiện truyền sóng tương đối ổn định.	Báo đầy, báo cạn hoặc tạo lớp chống tràn độc lập bên cạnh radar.
Giới hạn chính	Hiệu quả phụ thuộc vị trí lắp, hướng anten, mức bám bụi và khả năng xử lý phản xạ giả.	Không nên chọn làm tín hiệu tồn kho chính khi bụi dày kéo dài nếu chưa thử nghiệm thực tế.	Không cung cấp giá trị mức liên tục hoặc phần trăm lượng xi măng còn lại.

Xem thêm bài radar hay siêu âm đo mức nếu cần so sánh sâu hơn về bụi, vật cản và khoảng đo.

Cách lắp cảm biến đo mức xi măng ổn định

Đánh dấu ống nạp, cửa xả, thang, giằng và vùng tạo đỉnh hoặc phễu.
Tính khoảng cách từ anten đến mức thấp nhất và mức đầy an toàn.
Không để chùm radar xuyên qua dòng nạp hoặc quét vào kết cấu.
Chỉnh anten theo bề mặt nghiêng nếu model hỗ trợ.
Kiểm tra echo khi rỗng, đang nạp, gần đầy và sau khi bụi lắng.
Nếu thổi khí, dùng khí sạch, khô với chu kỳ phù hợp.

Không nên quy đổi chiều cao sang tấn bằng một hệ số cố định nếu khối lượng riêng xốp thay đổi theo lần nạp, độ nén hoặc độ ẩm.

Kinh nghiệm chọn cảm biến từ thông tin hiện trường

Khi tiếp nhận một yêu cầu đo mức xi măng trong silo, tôi không chốt model chỉ từ chiều cao. Hai silo cùng cao 20m vẫn có thể phải dùng cấu hình khác nhau nếu một silo nạp bằng vít tải, silo còn lại nạp khí nén tạo bụi liên tục.

Tôi thường kiểm tra sáu nhóm thông tin:

Vật liệu là xi măng, tro bay, vôi hay clinker mịn.
Chiều cao, đường kính, đáy côn và khoảng đo lớn nhất.
Vị trí ống nạp, cửa xả, thang, giằng và vật cản.
Mật độ bụi khi nạp, thời gian bụi lắng và tình trạng bám.
Nhu cầu đo liên tục, báo điểm, thể tích hay khối lượng.
Tín hiệu, nhiệt độ và phân vùng nguy hiểm nếu có.

Nếu chưa có bản vẽ, ảnh chụp nóc silo từ hai hướng và một sơ đồ vị trí ống nạp thường đã giúp loại bỏ nhiều phương án lắp sai. Ba lỗi cần tránh là để anten nhìn vào dòng nạp, chọn sát dải đo catalogue và dùng một hệ số cố định để đổi mức sang tấn.

Đưa tín hiệu đo mức về PLC hoặc SCADA

4–20mA/HART: Truyền mức liên tục; HART hỗ trợ cấu hình và chẩn đoán.
Modbus RS485: Truyền dữ liệu số; phải thống nhất địa chỉ, tốc độ và điện trở cuối mạng.
NPN, PNP hoặc NAMUR: Dùng cho báo điểm; đối chiếu đúng đầu vào số hoặc bộ cách ly.

Modbus RTU có thể nối Ethernet qua Seneca R-KEY-LT. Công tắc chống tràn nên về một kênh số độc lập.

Các thiết bị Flowline có thể dùng cho silo xi măng

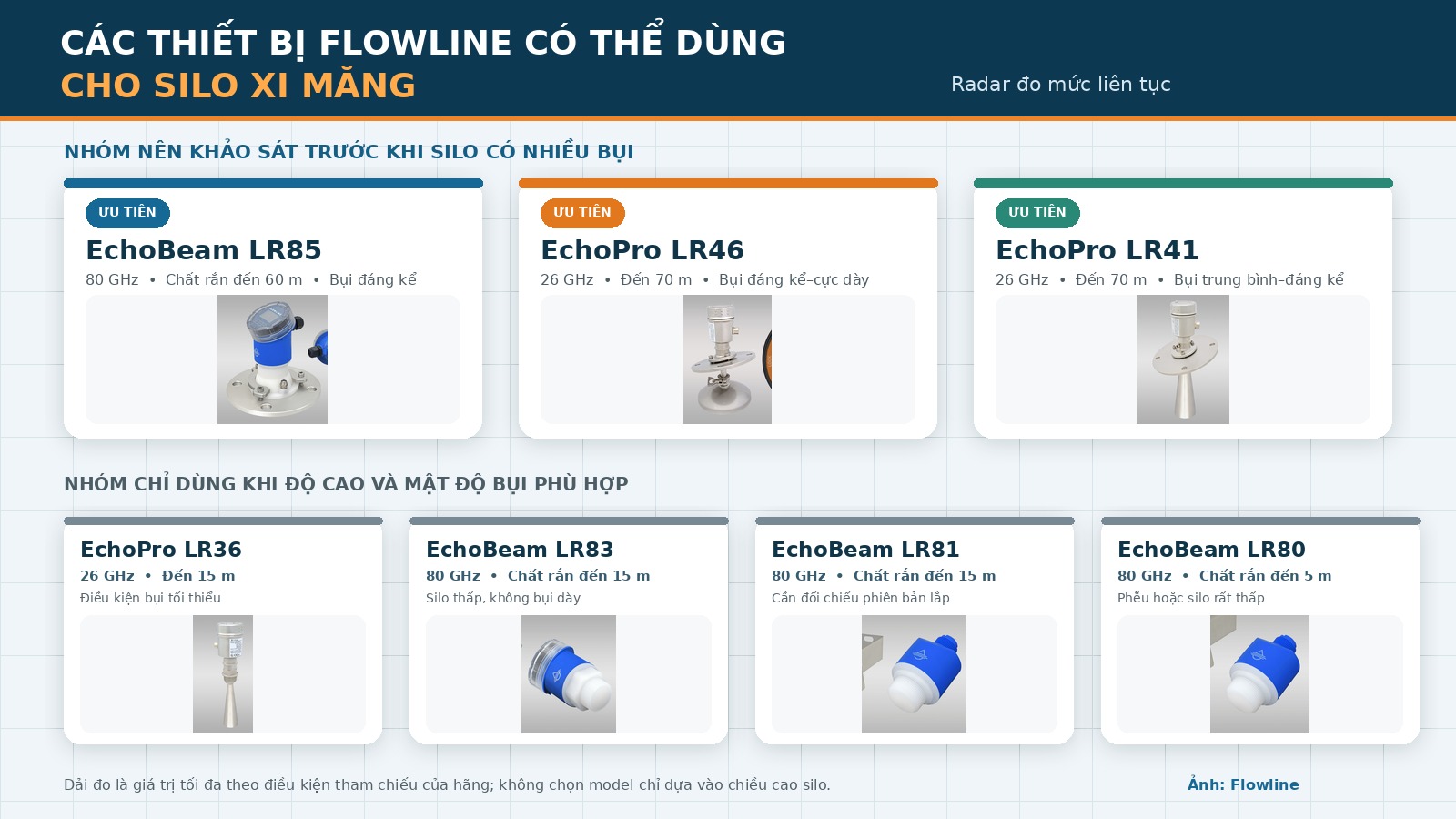

Các thiết bị radar Flowline dùng cho silo xi măng — *LR85, LR46 và LR41 ưu tiên khảo sát cho silo nhiều bụi; LR36, LR83, LR81 và LR80 cần đối chiếu chiều cao cùng mật độ bụi thực tế.*

Flowline có bảy radar đo chất rắn; LR85, LR41 và LR46 là nhóm ưu tiên cho silo nhiều bụi.

Model Flowline	Công nghệ và dải chất rắn hãng công bố	Mức độ phù hợp với silo xi măng	Tín hiệu và lưu ý chính
EchoBeam LR85	Radar 80 GHz, dải chất rắn tối đa 60 m theo điều kiện tham chiếu.	Ưu tiên: silo cao, bụi đáng kể.	Chùm sóng 4°, mặt bích gimbal, tùy chọn thổi khí; HART hoặc Modbus.
EchoPro LR46	Radar 26 GHz, dải đo tối đa 70 m.	Ưu tiên: bụi đáng kể đến cực dày.	Anten parabol, chùm sóng 4° hoặc 5°, mặt bích gimbal; HART.
EchoPro LR41	Radar 26 GHz, dải đo tối đa 70 m.	Ưu tiên: bụi trung bình đến đáng kể.	Anten loa, mặt bích gimbal, tùy chọn thổi khí; HART.
EchoPro LR36	Radar 26 GHz, dải đo tối đa 15 m.	Có điều kiện: chỉ phù hợp khi bụi ở mức tối thiểu.	Chùm sóng 8°; tín hiệu 4–20 mA và HART.
EchoBeam LR83	Radar 80 GHz, dải chất rắn tối đa 15 m trong điều kiện không bụi.	Có điều kiện: silo thấp và bụi không kéo dài.	Chùm sóng 6°, có màn hình; HART hoặc Modbus.
EchoBeam LR81	Radar 80 GHz, dải chất rắn tối đa 15 m trong điều kiện không bụi.	Có điều kiện: cần đối chiếu phiên bản IP68 hoặc Dust Proof by Enclosure.	Chùm sóng 8°; HART, Modbus hoặc SDI-12 tùy phiên bản.
EchoBeam LR80	Radar 80 GHz, dải chất rắn tối đa 5 m trong điều kiện không bụi.	Chỉ khảo sát: phễu hoặc silo rất thấp.	Chùm sóng 8°; tín hiệu ngõ ra 4–20 mA.

Các dải trên là giá trị tối đa tham chiếu. LR80, LR81 và LR83 không nên chọn cho bụi dày chỉ vì đủ chiều cao. Xem thêm so sánh LR80, LR81, LR83 và LR85.

Nguồn thông số: tài liệu chính thức của Flowline cho LR85, LR46, LR41, LR36, LR83, LR81 và LR80, đối chiếu ngày 17/08/2026.

Thiết bị phụ trợ gồm LI23/LI24 hiển thị, LI55 điều khiển relay, LC95 cấp nguồn và LB12 barrier an toàn nội tại.

Các thiết bị Dinel có thể dùng cho silo xi măng

Dinel có radar dẫn sóng, điện dung, siêu âm và công tắc mức điểm. Các giải pháp tiếp xúc không truyền sóng qua bụi nhưng phải kiểm tra bám và tải cơ học.

Nhóm Dinel đo mức liên tục

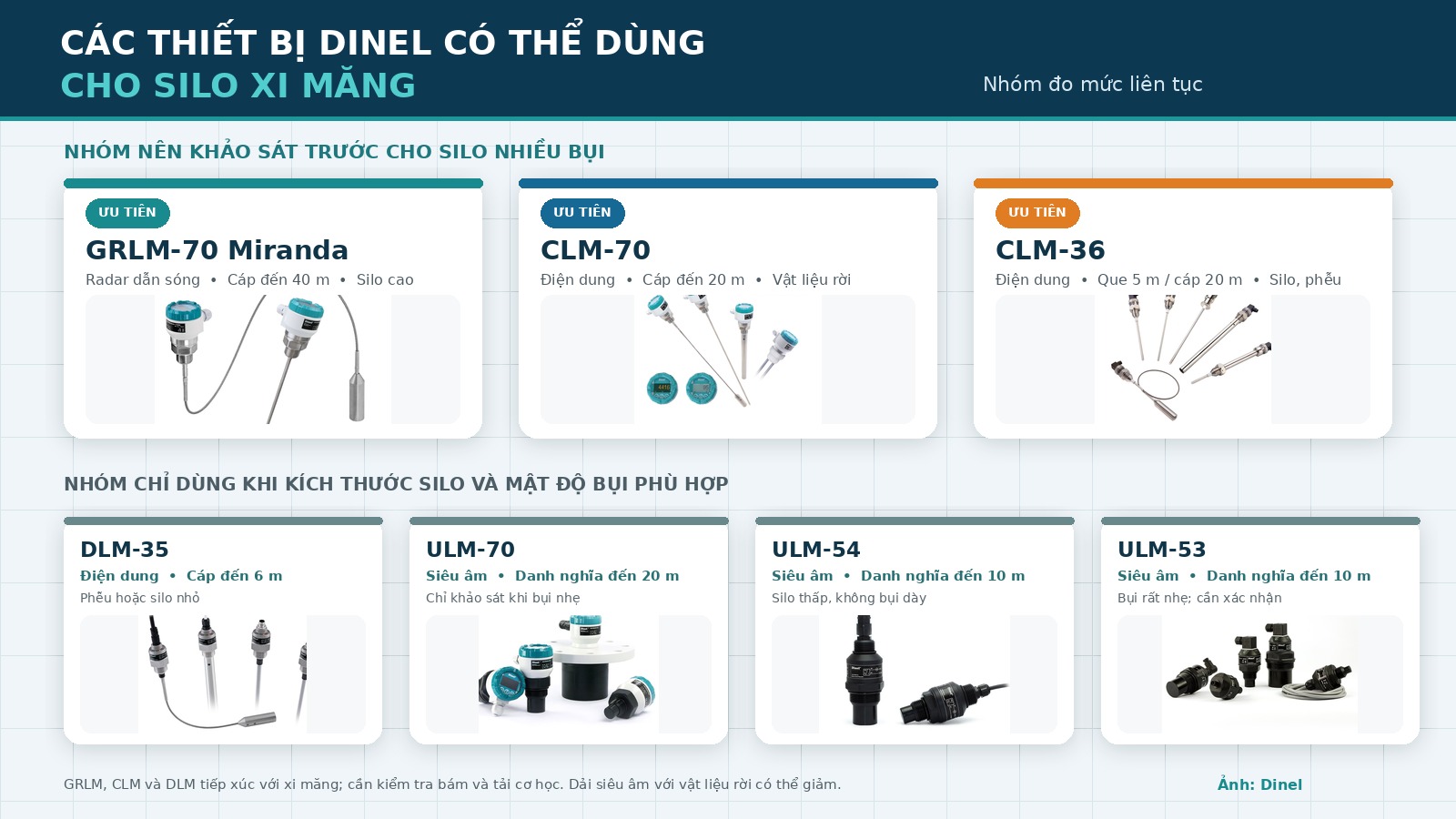

Các thiết bị Dinel đo mức liên tục cho silo xi măng — *GRLM-70, CLM-70 và CLM-36 là nhóm nên khảo sát trước; DLM-35, ULM-70, ULM-54 và ULM-53 chỉ phù hợp khi kích thước silo và mật độ bụi cho phép.*

Với phương án đo mức xi măng trong silo bằng đầu dò tiếp xúc, cần kiểm tra thêm lực kéo và hiện tượng bám vật liệu.

Model Dinel	Kiểu đo và dải tham khảo	Khi nào nên xem xét	Lưu ý cho xi măng
GRLM-70 Miranda	Radar dẫn sóng, đầu dò cáp dài đến 40 m.	Silo cao, bụi dày và cần đo mức liên tục.	HART hoặc Modbus; kiểm tra lực kéo, vị trí neo cáp và hiện tượng bám xi măng.
CLM-70	Điện dung, đầu dò cáp dài đến 20 m.	Đo liên tục và chấp nhận đầu dò tiếp xúc với xi măng.	Đối chiếu biến thể -30 hoặc -31 cho vật liệu rời; tín hiệu 4–20 mA/HART.
CLM-36	Điện dung, đầu dò que đến 5 m hoặc cáp đến 20 m.	Silo hoặc phễu chứa vật liệu rời.	Đối chiếu biến thể -10 hoặc -30; ngõ ra 4–20 mA hoặc 0–10 V.
DLM-35	Điện dung, đầu dò que dài 2–3 m hoặc cáp đến 6 m.	Phễu hoặc silo có kích thước nhỏ.	Đối chiếu biến thể -20, -30 hoặc -50; ngõ ra 4–20 mA hoặc 0–10 V.
ULM-70	Siêu âm, dải đo danh nghĩa đến 20 m.	Bụi nhẹ, chỉ xuất hiện trong thời gian ngắn.	Dải đo với vật liệu rời có thể bị giảm; hỗ trợ HART hoặc Modbus tùy phiên bản.
ULM-54	Siêu âm, dải đo danh nghĩa đến 10 m.	Silo thấp hoặc vị trí lắp ngoài trời.	Chuẩn bảo vệ IP68, hỗ trợ HART; không ưu tiên khi bụi dày kéo dài.
ULM-53	Siêu âm, dải đo danh nghĩa đến 10 m.	Chỉ khảo sát khi bụi rất nhẹ.	Khả năng đo vật liệu rời hạn chế; cần xác nhận cấu hình với hãng trước khi chọn.

GRLM-70 đo xung dọc đầu dò; CLM-70, CLM-36 và DLM-35 đo điện dung. Cả hai nhóm đều tiếp xúc với xi măng.

Nguồn thông số: tài liệu chính thức của Dinel cho GRLM-70, CLM-70, CLM-36, DLM-35, ULM-70, ULM-54 và ULM-53, đối chiếu ngày 17/08/2026.

Nhóm Dinel báo đầy hoặc báo cạn

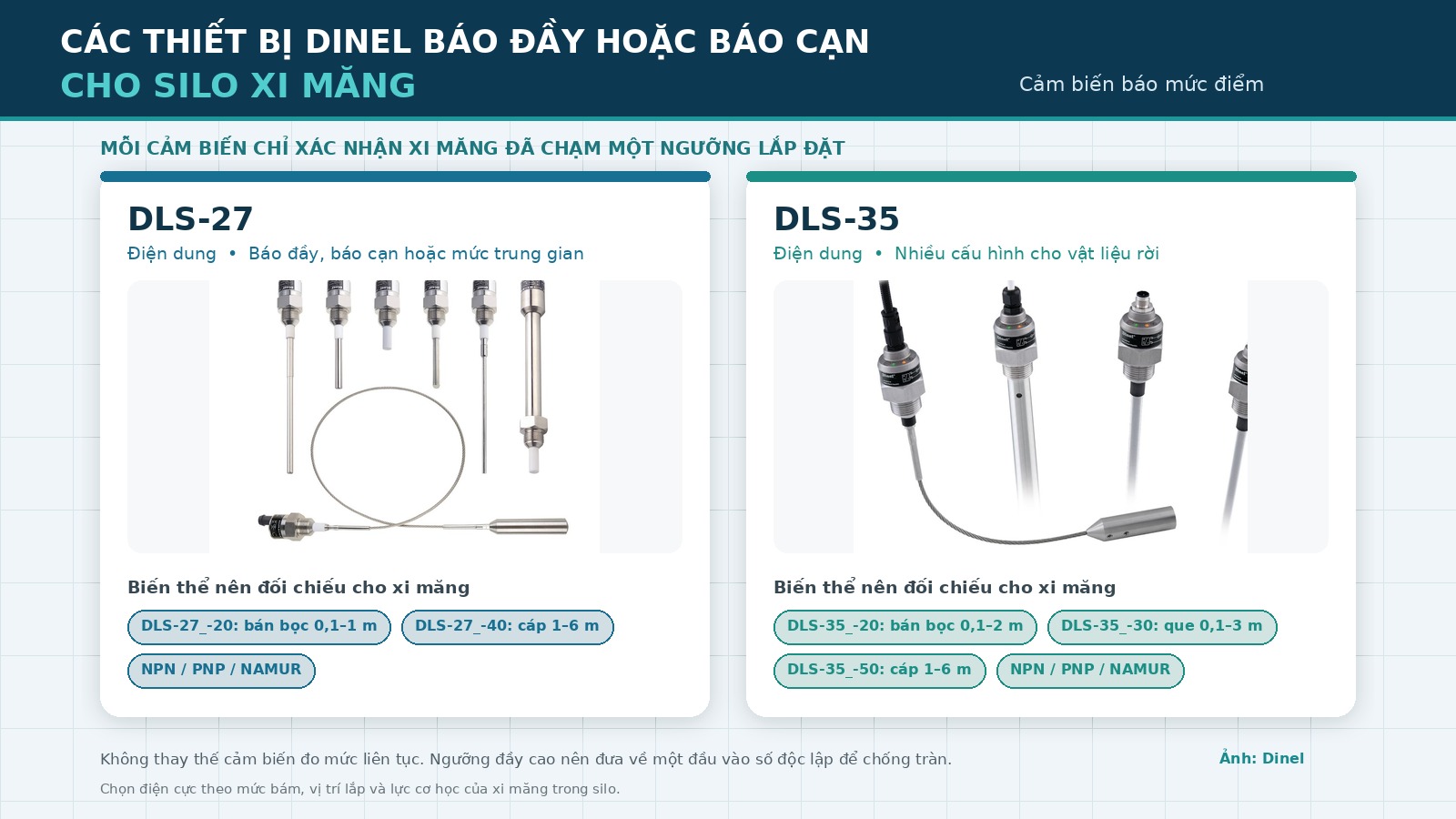

Thiết bị Dinel báo đầy hoặc báo cạn silo xi măng — *DLS-27 và DLS-35 phát hiện xi măng tại một ngưỡng lắp đặt, phù hợp làm cảnh báo đầy, cạn hoặc chống tràn độc lập.*

Model Dinel

Biến thể nên đối chiếu cho xi măng

Chức năng và tín hiệu

DLS-27

DLS-27_-20: Điện cực bán bọc dùng cho xi măng hơi bám, chiều dài 0,1–1 m.

DLS-27_-40: Đầu dò cáp dùng cho silo sâu, chiều dài 1–6 m.

Phát hiện một ngưỡng đầy, cạn hoặc mức trung gian; ngõ ra NPN, PNP hoặc NAMUR tùy phiên bản.

DLS-35

DLS-35_-20: Điện cực bán bọc dùng cho xi măng, chiều dài 0,1–2 m.

DLS-35_-30: Điện cực que tháo rời dùng cho vật liệu rời, chiều dài 0,1–3 m.

DLS-35_-50: Đầu dò cáp kèm quả nặng dùng cho silo, chiều dài 1–6 m.

Phát hiện một ngưỡng; ngõ ra NPN, PNP hoặc NAMUR. Thiết bị cài đặt bằng bút từ và có phiên bản Xi cho từng yêu cầu khu vực nguy hiểm.

DLS-27 và DLS-35 chỉ báo điểm. Cảnh báo đầy nên về đầu vào riêng và có logic mất nguồn hoặc đứt dây.

Nguồn đối chiếu biến thể điện cực: Dinel DLS-27 và DLS-35.

Những model không nên đưa vào phương án xi măng

Dinel ARLM-54/ARLM-70 và Flowline LR10/LR11/LR16/LR20/LR21 là radar chất lỏng, không nên dùng cho silo xi măng.

Có thể xem danh mục cảm biến đo mức để phân biệt transmitter đo liên tục và công tắc báo mức điểm.

Câu hỏi thường gặp về đo mức xi măng trong silo

Radar có đo được khi đang nạp xi măng không?

Có thể nếu model phù hợp mức bụi, lắp tránh dòng nạp và được kiểm tra trong chu kỳ nạp thực tế.

Radar hay siêu âm phù hợp hơn cho silo nhiều bụi?

Radar chuyên chất rắn thường được ưu tiên. Siêu âm chỉ nên khảo sát cho silo thấp, bụi nhẹ và phải thử khi đang nạp.

Radar 60m có luôn đo được silo xi măng cao 60m không?

Không. Dải tối đa phụ thuộc điện môi, bụi, bề mặt và vật cản; không nên chọn sát giới hạn.

Radar có cho biết chính xác số tấn xi măng không?

Không trực tiếp. Quy đổi sang tấn cần hình học silo và khối lượng riêng xốp; cân trực tiếp cần hệ thống riêng.

Chỉ cần chống tràn có phải dùng radar không?

Không. Có thể dùng công tắc mức điểm; nếu cần tồn kho liên tục thì kết hợp radar với công tắc mức cao.

Cấp bảo vệ IP có đồng nghĩa với chứng nhận bụi nổ không?

Không. IP chỉ thể hiện khả năng bảo vệ vỏ; chứng nhận phải phù hợp phân vùng nguy hiểm của nhà máy.

Kết luận

Cần chọn cảm biến đo mức xi măng trong silô?

Với đo mức xi măng trong silo nạp khí nén, nên chọn model theo mức bụi thay vì chỉ nhìn tần số hoặc dải danh nghĩa. Flowline LR85, LR41 và LR46 phù hợp để khảo sát trước; Dinel GRLM-70, CLM-70 và CLM-36 là phương án tiếp xúc. DLS-27 hoặc DLS-35 dùng cho cảnh báo đầy/cạn độc lập.

Để tôi đối chiếu cấu hình trước khi báo giá, anh em chỉ cần gửi chiều cao và đường kính silo, vị trí ống nạp, ảnh hoặc bản vẽ nóc silo, mức độ bụi và tín hiệu cần dùng.

Hotline: 0886 0884 96 Gửi yêu cầu kỹ thuật

Người chịu trách nhiệm nội dung:

Lê Quân Đạt – Kỹ sư Tự động hóa

Phụ trách biên soạn và kiểm tra nội dung kỹ thuật về cảm biến đo lường, xử lý tín hiệu và truyền dữ liệu trong công nghiệp.
