Ứng dụng của biến tần và các yếu tố ảnh hưởng đến vận hành

Ứng dụng của biến tần thường gặp ở bơm, quạt, băng tải và máy khuấy, nơi tốc độ động cơ cần thay đổi theo nhu cầu. Hiệu quả thực tế phụ thuộc đặc tính tải, nguồn điện, môi trường lắp đặt, thông số cài đặt và chất lượng tín hiệu điều khiển.

Bài viết tập trung vào cách sử dụng biến tần trong hệ thống thực tế: ứng dụng nào phù hợp, khi nào có thể tiết kiệm điện và những yếu tố cần kiểm tra trước khi vận hành. Nếu cần kiến thức nền, xem biến tần là gì, cấu tạo và nguyên lý hoạt động.

Các ứng dụng của biến tần trong công nghiệp

Biến tần giúp tốc độ động cơ phù hợp với quá trình, thay vì chỉ có trạng thái chạy hoặc dừng. Mục tiêu có thể là giữ áp suất, điều chỉnh lượng gió, đồng bộ tốc độ dây chuyền hoặc giảm tác động cơ khí khi tăng giảm tốc.

Ứng dụng biến tần cho bơm

Trong hệ cấp nước, biến tần có thể thay đổi tốc độ bơm theo nhu cầu. Khi lượng nước sử dụng giảm, hệ điều khiển giảm tốc độ trong giới hạn cho phép. Khi nhu cầu tăng, tốc độ được tăng để hỗ trợ duy trì điều kiện vận hành.

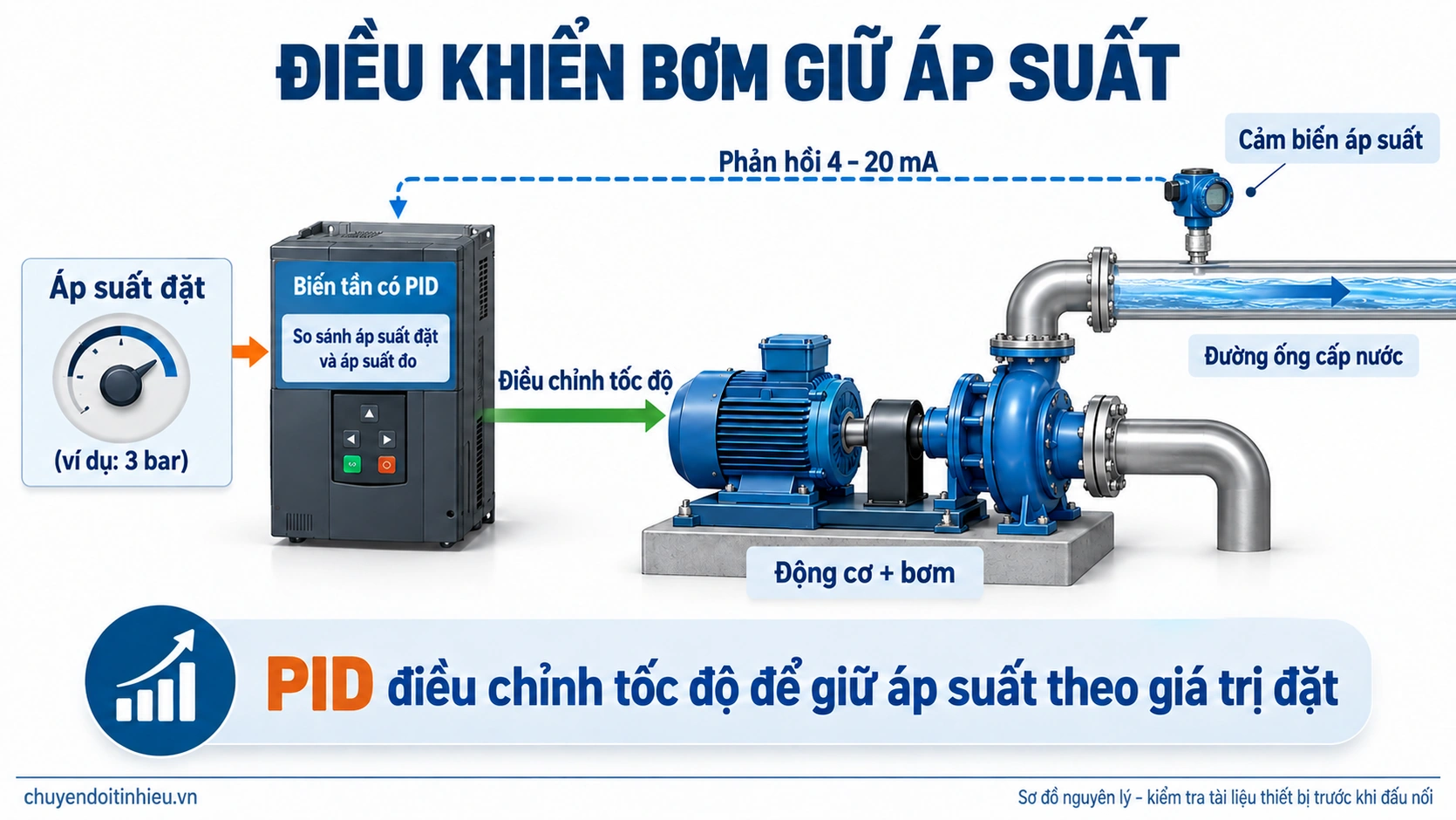

Để giữ áp suất, cảm biến áp suất đo áp lực đường ống và đưa tín hiệu phản hồi về bộ điều khiển. Bộ PID có thể nằm trong biến tần hoặc thiết bị điều khiển bên ngoài. Nó so sánh áp suất thực tế với giá trị đặt rồi điều chỉnh lệnh tốc độ.

Cần kiểm tra vị trí cảm biến, dải đo, đường đặc tính bơm và giới hạn tốc độ. Giảm tốc quá thấp có thể không đáp ứng cột áp hoặc yêu cầu làm việc của bơm. Chế độ ngủ, đánh thức và bảo vệ chạy khô chỉ được sử dụng khi hệ thống có chức năng và cấu hình phù hợp.

Ứng dụng biến tần cho quạt

Với quạt hút, quạt cấp gió hoặc hệ thông gió, biến tần điều chỉnh tốc độ theo nhu cầu thay vì chỉ tiết lưu bằng damper. Giá trị điều khiển có thể đến từ người vận hành, bộ điều khiển trung tâm hoặc phản hồi quá trình.

Nếu cần giữ chênh áp, hệ thống có thể sử dụng cảm biến chênh áp. Điểm lấy áp phải phù hợp mục tiêu đo. Chênh áp qua bộ lọc và chênh áp giữa hai không gian là hai đại lượng khác nhau, không nên dùng thay thế mà chưa đánh giá.

Tốc độ tối thiểu cần đáp ứng yêu cầu thông gió và giới hạn thiết bị. Đồng thời phải kiểm tra truyền động dây đai, rung và vùng cộng hưởng. Việc giảm tốc chỉ có ích khi hệ thống vẫn đạt yêu cầu công nghệ.

Ứng dụng biến tần cho băng tải và máy khuấy

Với băng tải, biến tần thay đổi tốc độ vận chuyển theo công đoạn sản xuất. Cần kiểm tra mô-men khởi động, tải lớn nhất và yêu cầu đồng bộ giữa các đoạn băng; không chỉ dựa vào tần số hiển thị.

Máy khuấy có tải thay đổi theo chất lỏng, độ nhớt, mức chứa và cánh khuấy. Một cấu hình chạy tốt khi bồn ít nguyên liệu có thể quá tải khi điều kiện thay đổi. Cần kiểm tra toàn bộ dải vận hành, không chỉ chạy thử không tải.

Các ứng dụng này thường chú trọng khả năng tạo mô-men và kiểm soát chuyển động. Không nên áp dụng nguyên xi cách chọn biến tần cho quạt sang băng tải hoặc máy khuấy. Yêu cầu điều khiển Vector, phản hồi tốc độ hoặc hãm phải được đánh giá theo máy.

Khi nào biến tần giúp tiết kiệm điện?

Tiềm năng tiết kiệm thường rõ ở bơm ly tâm và quạt có nhu cầu thay đổi, khi giảm tốc có thể thay thế một phần việc tiết lưu. Lợi ích còn phụ thuộc thời gian chạy ở từng mức tải, hiệu suất thiết bị và đặc tính hệ thống.

Với điều kiện áp dụng phù hợp của định luật đồng dạng, lưu lượng xấp xỉ tỷ lệ với tốc độ, cột áp với bình phương tốc độ và công suất trục với lập phương tốc độ. Đây là mô hình kỹ thuật có điều kiện, không phải công thức cam kết giảm hóa đơn điện cho mọi hệ thống.

Ví dụ minh họa: nếu các giả thiết đồng dạng phù hợp, giảm tốc độ xuống 80% cho tỷ lệ công suất trục lý tưởng khoảng 0,8³ = 51,2%. Không được diễn giải thành chắc chắn tiết kiệm 48,8% điện, vì hệ thực tế có cột áp tĩnh, tổn hao và điểm làm việc khác nhau.

Với tải mô-men gần như không đổi, mối quan hệ không giống bơm và quạt. Nếu quá trình vẫn cần cùng lượng công cơ học, biến tần không tự tạo ra một tỷ lệ tiết kiệm cố định. Nên đo điện năng trước và sau trong điều kiện sản xuất tương đương.

Nguồn điện và môi trường ảnh hưởng thế nào đến biến tần?

Điện áp, số pha và chất lượng nguồn

Nguồn cấp phải đúng dải điện áp, số pha và yêu cầu của thiết bị. Điện áp thấp, dao động hoặc mất cân bằng pha có thể ảnh hưởng khả năng vận hành và gây cảnh báo. Cần kiểm tra nguồn ngay tại vị trí cấp điện, đặc biệt khi tải lớn đóng cắt.

Không dùng quy tắc “biến tần ba pha cứ bỏ một chân là chạy nguồn một pha”. Nếu hãng cho phép cấp một pha, phải tuân thủ model áp dụng và điều kiện giảm định mức. Máy biến áp nâng điện áp cũng không tự biến nguồn một pha thành ba pha.

Nhiệt độ, bụi, độ ẩm và thông gió

Biến tần sinh nhiệt trong quá trình làm việc. Nhiệt độ trong tủ có thể cao hơn nhiệt độ phòng, nhất là khi nhiều thiết bị công suất đặt gần nhau. Khoảng cách lắp đặt, luồng khí và phương án tản nhiệt cần theo hướng dẫn hãng.

Bụi bám có thể giảm hiệu quả tản nhiệt; độ ẩm hoặc ngưng tụ có thể ảnh hưởng cách điện. Cấp bảo vệ phù hợp không thay thế được việc thiết kế môi trường làm việc đúng. Cần kiểm tra lọc gió, quạt tủ và tình trạng thực tế khi bảo trì.

Dây động lực, tiếp địa và nhiễu

Điện áp đầu ra dạng xung làm việc bố trí dây và tiếp địa trở nên quan trọng. Dây motor dài có thể yêu cầu đánh giá thêm bộ lọc đầu ra theo biến tần và động cơ. Không áp dụng một giới hạn chiều dài duy nhất cho mọi hệ thống.

Dây tín hiệu nên đi theo bố trí và khoảng cách mà hãng khuyến nghị, tránh ghép nhiễu từ đường động lực. Shield, tiếp địa và nối chung tín hiệu cần theo thiết kế tổng thể. Bộ cách ly có thể xử lý khác biệt điện thế hoặc vòng lặp đất trong trường hợp phù hợp, nhưng không thay thế mọi biện pháp chống nhiễu.

Động cơ và tải ảnh hưởng thế nào đến vận hành?

Dòng định mức và khả năng quá tải

Không chỉ chọn biến tần bằng số kW. Cần đối chiếu dòng định mức trên nhãn động cơ với dòng đầu ra liên tục của biến tần, rồi kiểm tra khả năng quá tải và chế độ normal duty hoặc heavy duty nếu hãng có phân loại.

Tải khởi động nặng, đổi tốc thường xuyên hoặc làm việc theo chu kỳ có thể đòi hỏi khả năng quá tải khác nhau. Quy tắc chọn lớn hơn động cơ một tỷ lệ cố định không thay thế được các thông tin này. Điều kiện nhiệt độ, độ cao và tần số đóng cắt cũng có thể yêu cầu giảm định mức.

Chạy chậm và khả năng làm mát động cơ

Ở động cơ tự làm mát bằng quạt gắn trục, tốc độ thấp có thể làm giảm khả năng thông gió. Nếu tải vẫn cần mô-men cao, nhiệt độ động cơ có thể tăng dù tốc độ quay thấp. Đây là yếu tố cần kiểm tra khi vận hành lâu ở tốc độ thấp.

Tùy ứng dụng, phương án có thể gồm giới hạn tải, thông gió cưỡng bức hoặc lựa chọn động cơ phù hợp với biến tần. Không nên đưa ra một tần số tối thiểu chung cho mọi motor. Hướng dẫn động cơ và điều kiện tải quyết định giới hạn thực tế.

Tốc độ cao, quán tính và năng lượng hãm

Chạy vượt tốc độ cơ bản cần kiểm tra khả năng tạo mô-men và giới hạn cơ khí. Tăng tần số không có nghĩa công suất hoặc mô-men đều tăng. Ổ bi, cánh quạt, cánh khuấy và cơ cấu truyền động phải phù hợp tốc độ dự kiến.

Khi giảm tốc tải quán tính lớn, năng lượng từ tải có thể quay về DC bus. Nếu ramp quá ngắn, hệ thống có thể báo quá áp. Tùy thiết kế, cần tăng thời gian giảm tốc hoặc đánh giá giải pháp hãm, điện trở hãm hay tái sinh theo tài liệu hãng.

Cài đặt và tín hiệu điều khiển ảnh hưởng thế nào?

Thông số nhãn động cơ, chế độ điều khiển và nguồn lệnh phải được nhập đúng. Cần phân biệt nguồn RUN/STOP với nguồn đặt tốc độ. Một biến tần có thể nhận lệnh chạy từ terminal nhưng nhận giá trị tốc độ từ analog hoặc truyền thông.

Thời gian tăng tốc quá ngắn có thể làm dòng tăng và kích hoạt giới hạn dòng. Thời gian giảm tốc quá ngắn có thể tạo vấn đề hãm. Không dùng một giá trị 8–15 giây làm chuẩn cho tất cả máy; cần chọn theo tải và yêu cầu quá trình.

Điều khiển biến tần bằng 4–20 mA và 0–10 V

Nếu tín hiệu làm giá trị đặt tốc độ, cần cấu hình đúng loại ngõ vào và scaling. Ví dụ minh họa, 4 mA có thể được gán 20 Hz và 20 mA được gán 50 Hz. Khi đó 12 mA tương ứng 35 Hz nếu quan hệ tuyến tính. Đây là ví dụ, không phải cấu hình mặc định.

Nếu tín hiệu là phản hồi áp suất cho PID, 4–20 mA phải được quy đổi theo dải cảm biến, chẳng hạn 0–10 bar. Nó không được hiểu trực tiếp thành tần số đầu ra. PID sẽ tính toán tốc độ dựa trên sai lệch giữa áp suất đặt và áp suất đo.

Với cảm biến hai dây, phải kiểm tra nguồn cấp vòng dòng và kiểu ngõ analog. Với 0–10 V, cần kiểm tra tham chiếu tín hiệu và điện áp cho phép. Không lấy ký hiệu chân của một hãng làm hướng dẫn đấu dây cho biến tần khác.

Khi nào cần bộ chuyển đổi, cách ly hoặc chia tín hiệu?

Có thể cần xử lý tín hiệu khi cảm biến và biến tần khác chuẩn analog, khi cần cách ly điện hoặc khi muốn một cảm biến cấp tín hiệu cho nhiều thiết bị. Chọn giải pháp dựa trên ngõ vào, ngõ ra, nguồn cấp và tải tín hiệu.

Không mắc song song tùy ý một vòng 4–20 mA vào nhiều ngõ nhận. Nếu cần đồng thời đưa tín hiệu đến biến tần và hệ giám sát, nên đánh giá cách đấu được cho phép hoặc bộ chia tín hiệu chuyên dụng. Có thể tham khảo bộ chuyển đổi tín hiệu để đối chiếu phương án.

Những thông tin cần có trước khi lựa chọn biến tần

• Nguồn điện: số pha, điện áp và điều kiện cấp điện tại vị trí lắp.
• Động cơ: loại motor, điện áp, dòng, công suất, tần số và cách nối cuộn dây.
• Tải: bơm, quạt, băng tải hoặc máy khuấy; mô-men và chu kỳ làm việc.
• Vận hành: dải tốc độ, tăng giảm tốc, yêu cầu dừng và hãm.
• Điều khiển: digital, analog, PID hoặc truyền thông.
• Môi trường: nhiệt độ, bụi, độ ẩm, cấp bảo vệ và thông gió tủ.

Các vấn đề thường gặp và hướng kiểm tra ban đầu

Lưu ý khi lắp đặt và chạy thử

Lắp đặt phải theo manual của đúng model, với nguồn vào và ngõ ra motor được phân biệt rõ. Các chân công suất không dùng thay thế cho ngõ tín hiệu. Không thao tác đấu nối khi thiết bị đang có điện.

Khi chạy thử, kiểm tra chiều quay trong điều kiện được phép, tăng tốc có kiểm soát và theo dõi dòng, nhiệt độ, rung cùng tín hiệu phản hồi. Chạy không tải chỉ là một bước; cần kiểm tra ở các điều kiện tải dự kiến trước khi bàn giao.

Lưu bản thông số, sơ đồ và kết quả chạy thử để thuận tiện bảo trì. Nếu thay động cơ, cảm biến hoặc bộ chuyển đổi, phải kiểm tra lại các thông số liên quan. Việc giữ nguyên cấu hình cũ không bảo đảm thiết bị mới sẽ làm việc đúng.
