Trong bài viết này Dung xin giới thiệu đến các bạn một số dòng cảm biến đo mức nước có ngõ ra dạng relay on/off. Đây là những dòng cảm biến mà bên Dung đang làm Đại Diện tại Việt Nam và được nhiều khách hàng tin dùng. Nếu các bạn đang có nhu cầu tìm hiểu cũng như chọn mua  thì có thể tham khảo bài viết này của Dung nhé. Nội dung bài viết bao gồm khái niệm Cảm biến náo mức nước chất lỏng on/off là gì ? Các phạm vi có thể ứng dụng ? Các thông số kỹ thuật của từng loại ? Cách thức sử dụng như thế nào cũng như các thông tin liên quan khác.

Có 2 dạng báo mức đó là báo mực nước liên tục hoặc dạng báo đầy và báo cạn. Cảm biến đo mức on/off xuất ra tín hiệu rơ le để kích hoạt đóng/ngắt bơm các thiết bị khác một cách dễ dàng. Cùng Dung tìm hiệu về cảm biến báo mức đầy cạn nhé.

Cảm biến báo mức nước chất lỏng on/off là gì ?

Cảm biến đo mức nước hay chất lỏng on/off thực chất là các loại cảm biến báo đầy báo cạn. Đặc điểm chung của các dòng cảm biến này là có thể đo lường được nước hoặc các loại chất lỏng khác. Bên cạnh đó thì ngõ ra thường là dạng relay on/off hay NO/NC dùng để đóng/ngắt bơm các thiết bị báo động hay một công tắc của một thiết bị nào đó.

Cảm biến báo mức nước chất lỏng on/off

Trong bài viết này mình xin giới thiệu đến các bạn một số dòng cảm biến báo mức nước on/off đó là cảm biến điện dung. Đây là dòng cảm biến được công ty mình nhập khẩu về để cung cấp cho thị trường Việt Nam.Cảm biến CLS-23N và DLS-27N nhập khẩu hãng Dinel – Cộng Hòa Séc.

Phạm vi có thể ứng dụng cảm biến mức nước chất lỏng on/off:

Dĩ nhiên thì chúng có thể báo mức cho mức nước và chất lỏng rồi đúng không nào, chúng ta có thể dễ dàng biết được thông qua tên gọi. Tuy nhiên thì không dừng lại ở đó, cảm biến củaDinel có thể báo mức tốt cho các môi trường khác như:

  • Chất rắn: có thể đo lường và báo mức các loại vật liệu dạng rắn như than đá, than, hạt nhựa, cà phê, hạt nêm, thực phẩm dạng hạt, dạng viên, thức ăn gia súc, phân bón, các loại hạt, đậu, ngũ cốc, lúa, lúa mì,…
  • Chất rắn dạng bột mịn: cám gạo, cám, xi măng, bột sữa, bột bắp, bột ngũ cốc,…
  • Chất lỏng thông thường: nước, nước sinh hoạt, nước giải khát, nước thải không ăn mòn, các loại bột nhão, tương ớt,…

Thông số kỹ thuật cảm biến mức nước on/off:

Cảm biến mức nước điện dung CLS-23N:

Dòng cảm biến điện dung CLS-23N có khả năng chịu nhiệt lên đến 150 độ C, thích hợp cho việc đo chất lỏng có mức nhiệt cao như socola, mức, sữa, dầu thực vật, đường, muối rượu, nhựa, dung dịch chất tẩy rửa, bồn chứa nước sạch nước thải,…. Với tín hiệu ngõ ra dạng PNP báo đầy báo cạn nhanh chóng, kèm theo thời gian phản hồi nhanh sẽ có thể đáp ứng rất tốt cho các ứng dụng báo mức mà chúng ta cần. Các bạn tham khảo một vài thông số bên dưới nhé.

Cảm biến điện dung CLS-23N
  • Model: sản phẩm có mã là CLS-23N
  • Xuất xứ: hãng Dinel – Cộng Hòa Séc
  • Chiều dài cảm biến: chúng ta có thể chọn từ 50mm đến 1000mm. Tuỳ theo vị trí lắp mà chúng ta lựa chọn chiều dài thích hợp.
  • Ngõ ra (Output): tín hiệu ngõ ra của cảm biến dạng PNP, relay on/off
  • Tiêu chuẩn bảo vệ: khả năng kháng nước và bụi đạt IP68
  • Nguồn cấp: nguồn cấp cho cảm biến là 6-30VDC
  • Thời gian đáp ứng cảm biến: phản hồi tín hiệu trong 0.1s
  • Khả năng chịu nhiệt: cảm biến chịu nhiệt độ trong khoảng từ -30-150°C
  • Khả năng chịu áp suất: cao nhất 30bar tại 150 độ C.
  • Thời gian bảo hành: lên đến 12 tháng 1 đổi 1 nếu có lỗi từ nhà sản xuất
  • Cảm biến có thể hiệu chuẩn độ nhạy phù hợp các chất lỏng khác nhau.
  • Khả năng chống cháy nổ nếu dùng trong xăng dầu
  • Bảo hành: 12 tháng lỗi do nhà sản xuất bảo hành 1 đổi 1 thay mới hoàn toàn.

Cảm biến mức nước điện dung DLS-27N:

Dòng cảm biến điện dung này sẽ có cách thức hoạt động, môi trường làm việc hoàn toàn tương tự như dòng điện dung mình vừa giới thiệu bên trên. Tuy nhiên thì dòng này thuộc phân khúc cao hơn nên sẽ có nhiều tính năng hơn như có thể điều chỉnh ngõ ra dạng PNP hay NPN. Có khả năng chịu nhiệt cao hơn lên đến 300 độ C. Và vẫn sẽ có nhiều kích thước khác nhau để chúng ta có thể lựa chọn và sử dụng. Các bạn xem các thông số của dòng cảm biến này ở đây nhé.

Cảm biến mức nước điện dung DLS-27N
  • Model: sản phẩm có mã là DLS-27N
  • Xuất xứ: nhập khẩu từ hãng Dinel – Cộng Hòa Séc
  • Chiều dài cảm biến: có thể tùy chọn từ 30mm đến 2000mm
  • Đường kính cảm biến: thường sẽ là phi 8 và phi 10
  • Nguồn cấp cho cảm biến: sử dụng nguồn 7-36VDC
  • Thời gian đáp ứng: phản hồi trong 0.2s
  • Khả năng kháng nước, kháng bụi: đạt tiêu chuẩn IP67
  • Vật liệu đầu dò: SS304 được phủ lớp nhựa FEP.
  • Kiểu nối ren: G3/4
  • Cảm biến có các ngõ ra: PNP, NPN
  • Cảm biến chịu nhiệt lên đến: -40-300 độ C
  • Khả năng chịu áp suất: 1bar tại 180 độ C
  • Thời gian bảo hành: lên đến 12 tháng 1 đổi 1 nếu có lỗi từ nhà sản xuất
  • Khả năng chống cháy nổ nếu dùng trong xăng dầu.
  • Bảo hành: 12 tháng lỗi do nhà sản xuất bảo hành 1 đổi 1 thay mới hoàn toàn.

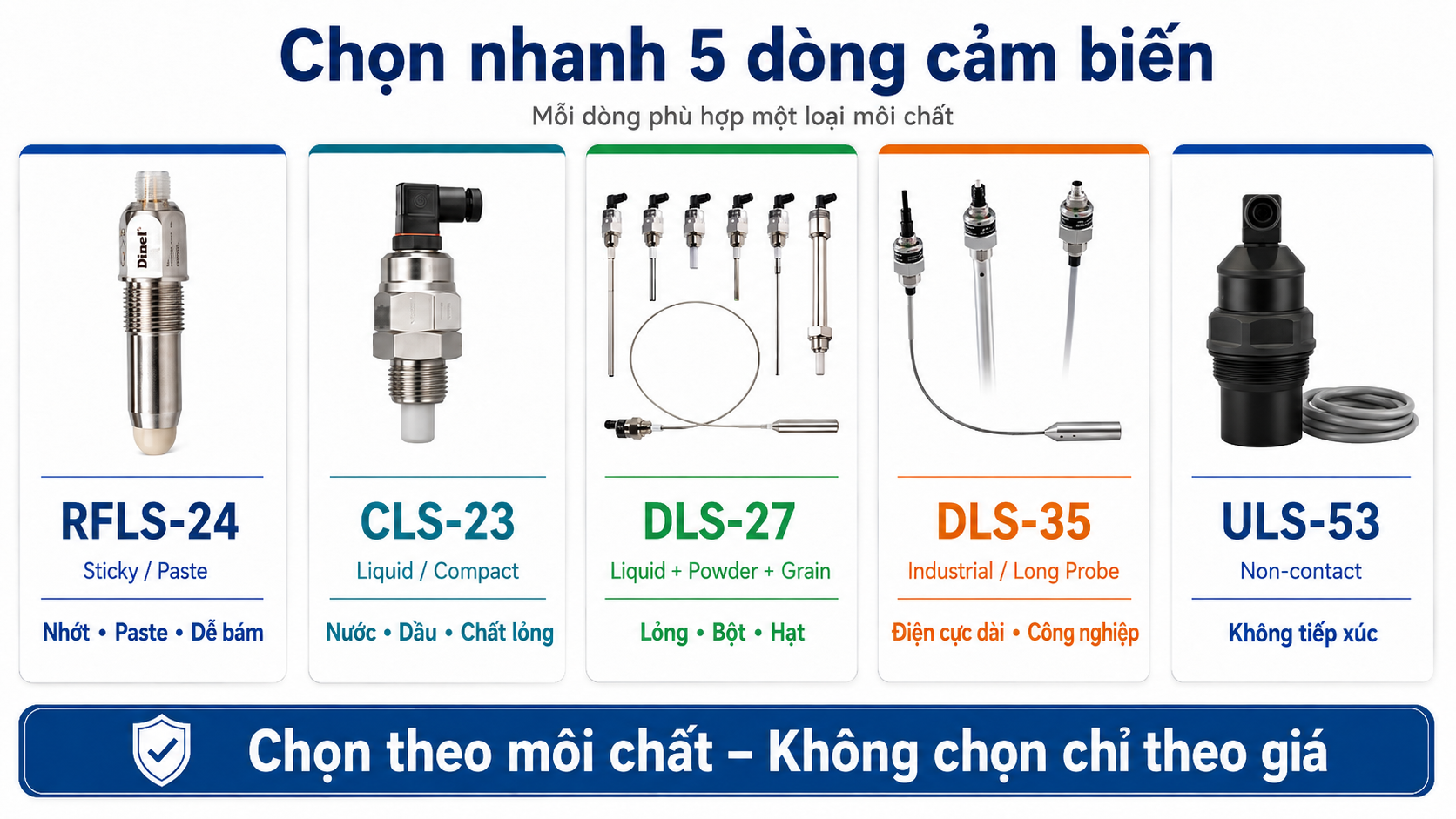

Cảm biến đo mức nước Dinel

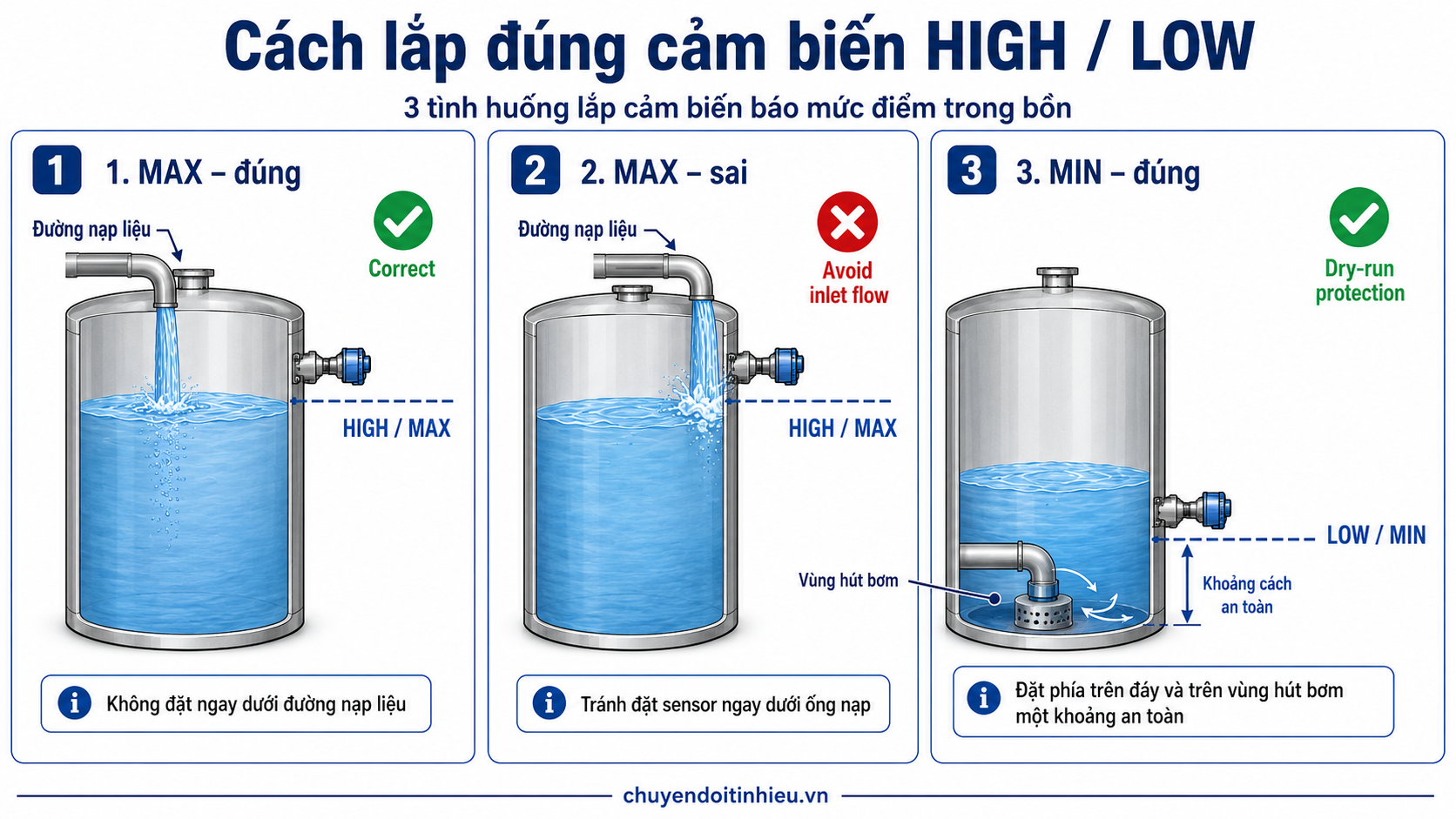

Cách thức lắp đặt cảm biến mực nước on/off:

Trong phần này mình sẽ hướng dẫn các bạn cách thức hoạt động của 2 loại cảm biến này nhé. Nếu báo mức đầy + cạn thì sẽ cần 2 cảm biến, một con cảm biến ta lắp ở trên thùng chứa để báo đầy và một cảm biến còn lại đã lắp bên dưới để báo cạn. Nếu chỉ muốn báo đầy hoặc cạn thì chỉ  cần dùng 1 con cảm biến lắp trên hoặc dưới. Ngõ ra của cảm biến ta sẽ dùng để đấu với các thiết bị báo động như đèn báo, còi chuông chẳng hạn. Cụ thể như thế nào thì các bạn tham khảo hình mô tả bên dưới nhé.

Cảm biến báo đầy báo cạn ON/OFF

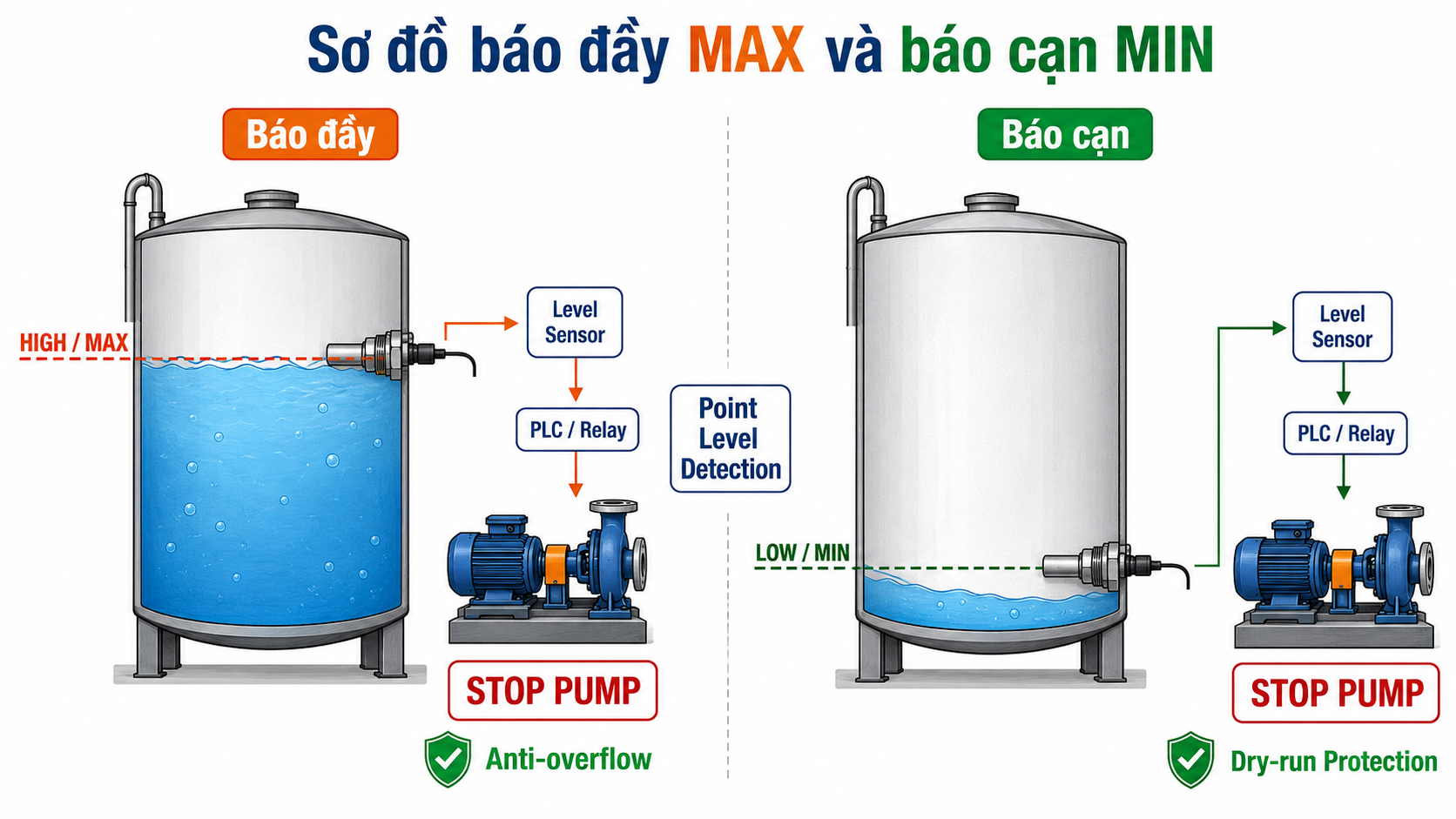

Ứng dụng cảm biến báo mức đầy mức cạn

Từ hình ảnh ta có thể thấy rằng khi mực nước dâng lên đến cảm biến, chúng sẽ kích hoạt đèn báo hoặc còi báo để báo động rằng mực chất lỏng hay chất rắn đã đến điểm dừng. Ta cũng có thể kết nối với các công tắc động cơ nạp liệu để có thể ngắt tự động nhé. Và ngược lại ta sẽ suy ra từ mức min phía dưới silo nhé. Các bạn có thể sử dụng thêm một cảm biến thứ 3 lắp ở giữa để có thể báo mức trung bình.

Lời kết:

Trên đây là các thông tin và kiến thức liên quan đến cảm biến đo mực nước on off hay còn gọi là cảm biến báo mức on/off dạng điện dung các bạn có thể tham khảo để có thêm thông tin.

Hy vọng những gì mình hia sẻ ở trên sẽ giúp ích cho các bạn có thêm một sự lựa chọn mới trong việc chọn mua cảm biến. Các bạn có nhu cầu tư vấn hay đặt hàng thì có thể liên hệ mình thông qua các thông tin bên dưới. Ngoài ra bên mình còn cung cấp các loại cảm biến đo mức khác các bạn có thể tham khảo thêm.
