Ứng dụng cảm biến đo mức nước dạng phao hay khi nào sử dụng cảm biến đo mức dạng phao sẽ được mình chia sẻ trong bài viết này, đồng thời mình cũng sẽ giới thiệu sơ qua về cảm biến đo mức nước và phân loại xem có mấy loại cảm biến đo mức nước phổ biến và nguyên tắc hoạt động của cảm biến đo mức dạng phao để các bạn có cái nhìn chung tổng thể nhất về loại cảm biến đo mức này.
Mục tiêu của mình khi viết bài này là mong muốn các bạn kỹ thuật mới ra trường có thêm kiến thức thực tế bổ ích để nâng tầm kỹ năng phục vụ cho công việc của các bạn! Bài cũng khá dài nên các bạn cố gắng theo dõi nhé!
Cảm biến đo mức nước là gì?
Cảm biến (sensor) báo mức; hay đo mức là thiết bị chuyên dụng được thiết kế để phát hiện mức nước trong hồ; bồn, tank chứa nước, dầu; chất lỏng khác,…
Cảm biến đo mức
Mục đích để theo dõi được mực nước có trong hồ, bồn hay đơn giản để biết khi nào cạn nước và đầy nước để đóng ngắt hệ bơm, motor bơm hay mở kích hoạt hệ bơm làm việc.
Có mấy loại cảm biến đo mức nước?
Khi nói đến cảm biến đo mức thì có rất nhiều loại và phương pháp đo được phát triển. Nhưng chủ yếu gói gọn vào hai dạng là cảm biến đo mức tiếp xúc hay không tiếp xúc mà thôi.
Sensor đo mức dạng tiếp xúc thì phổ biến, chính xác, chủ yếu là dùng báo tràn, báo cạn cho bồn chứa.
Cảm biến đo mức dạng không tiếp xúc thì có cấu tạo tiên tiến hơn, kỹ thuật cao và giá thành khá đắt đỏ. Sản phẩm này ra đời để giải quyết các bài toán về vị trí lắp đặt hay môi chất cần đo không cho phép sử dụng loại cảm biến báo mức tiếp xúc…
Có thể liệt kê sơ bộ các loại cảm biến đo mức nước phổ biến như sau:
- Cảm biến báo mực nước dạng phao
- Sensor đo mức dạng điện cực
- Cảm biến báo mức điện dung
- Đo mức bằng sensor chênh áp
- Báo mức bằng cảm biến siêu âm
Các loại cảm biến đo mức nước

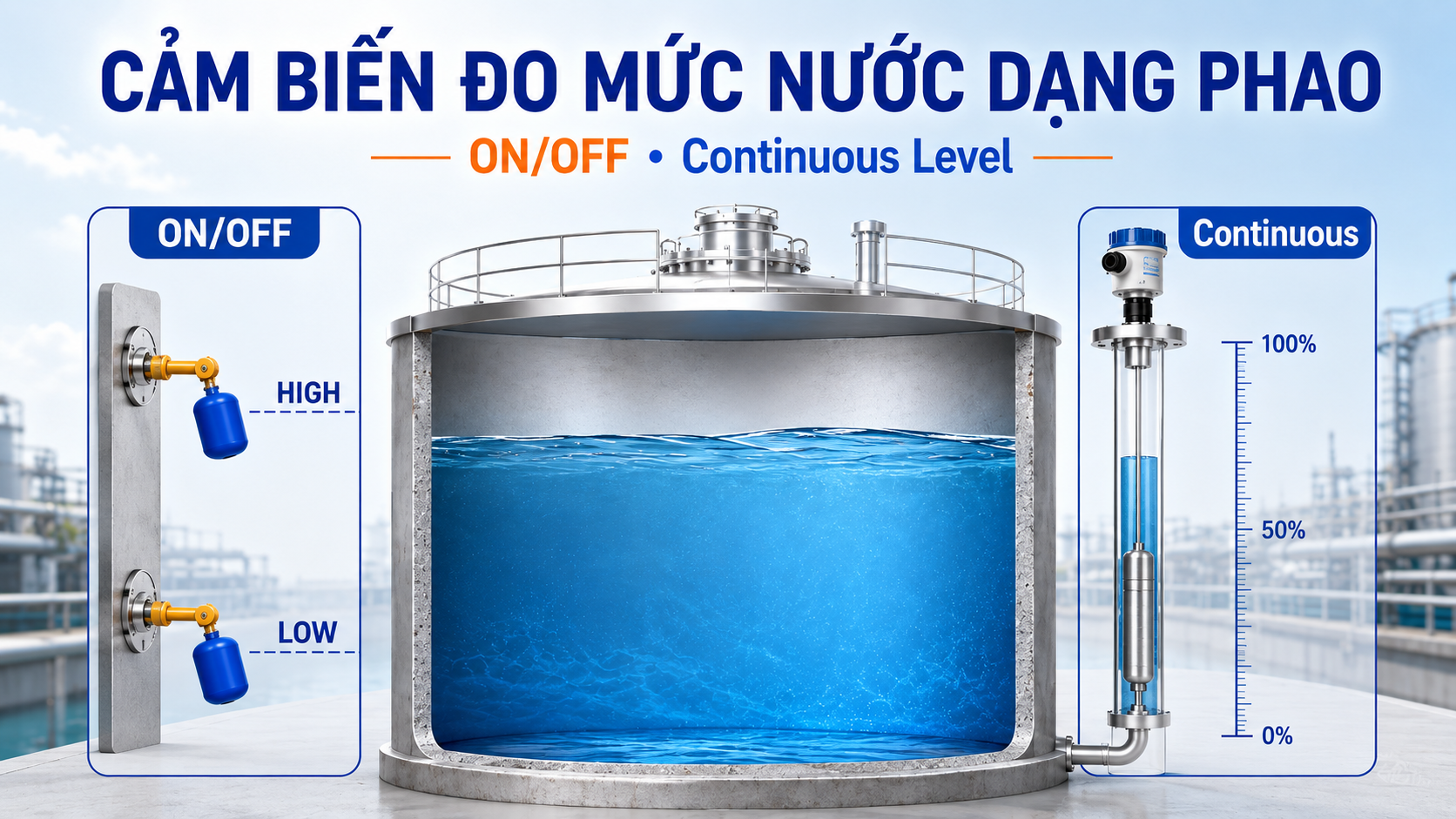

Nguyên tắc hoạt động của cảm biến đo mức nước dạng phao
Như mình nói ở trên thì nguyên lý làm việc của loại phao báo mức này rất đơn giản:

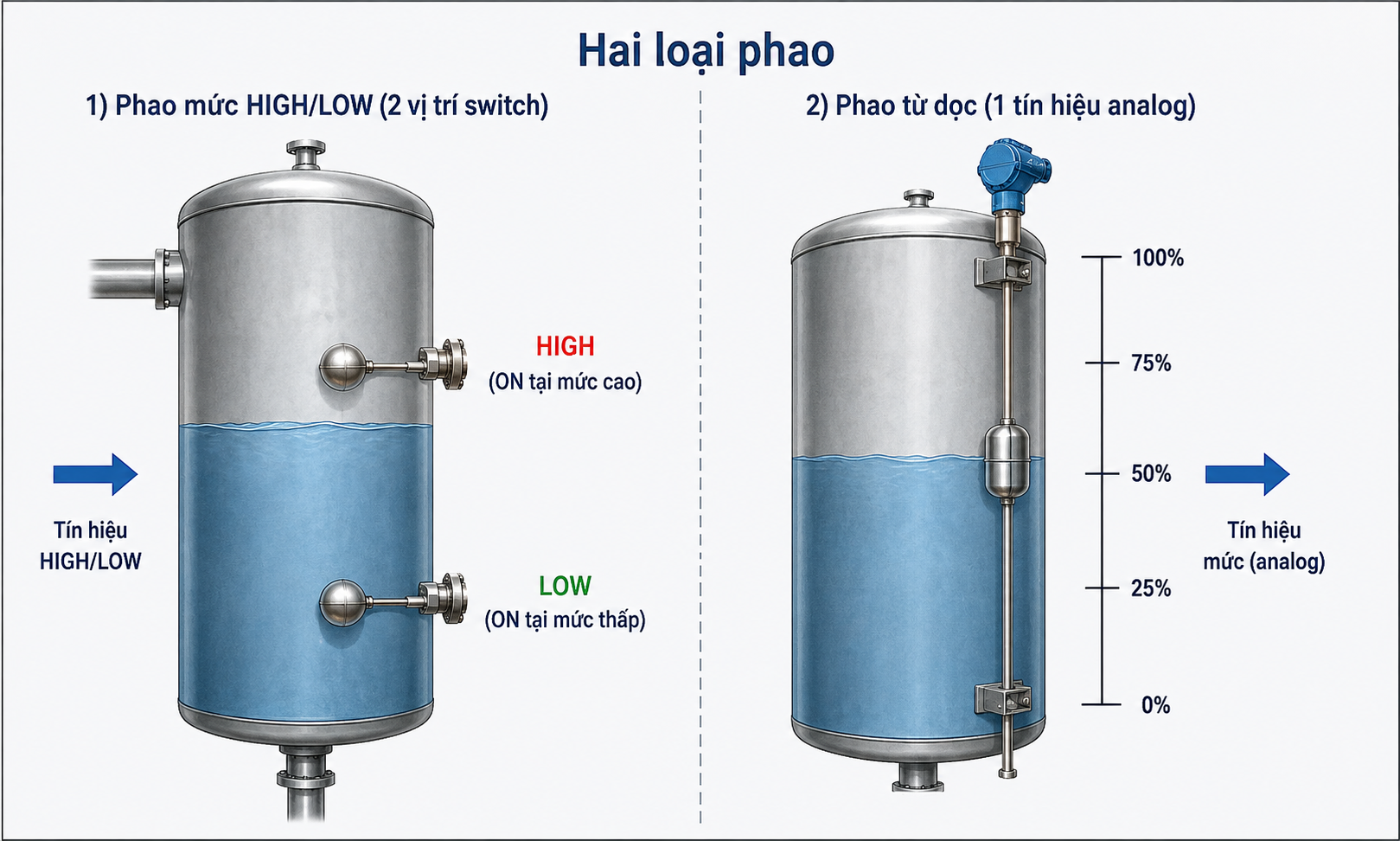

Phao báo mức hay cảm biến đo mức dạng phao thường có dạng on/off hoặc tuyến tính.
Với dạng on/off nguyên tắc hoạc động là: Khi dung môi ở mức thấp thì phao cạn (on) sẽ báo cho rơle đá đóng công tắc bật motor bơm hoạt động, cho đến khi dung môi trong bồn lên mức cao (hay đầy) thì phao báo đầy (off) sẽ đá rơle ngắt công tắc tắt motor bơm ngưng hoạt động.

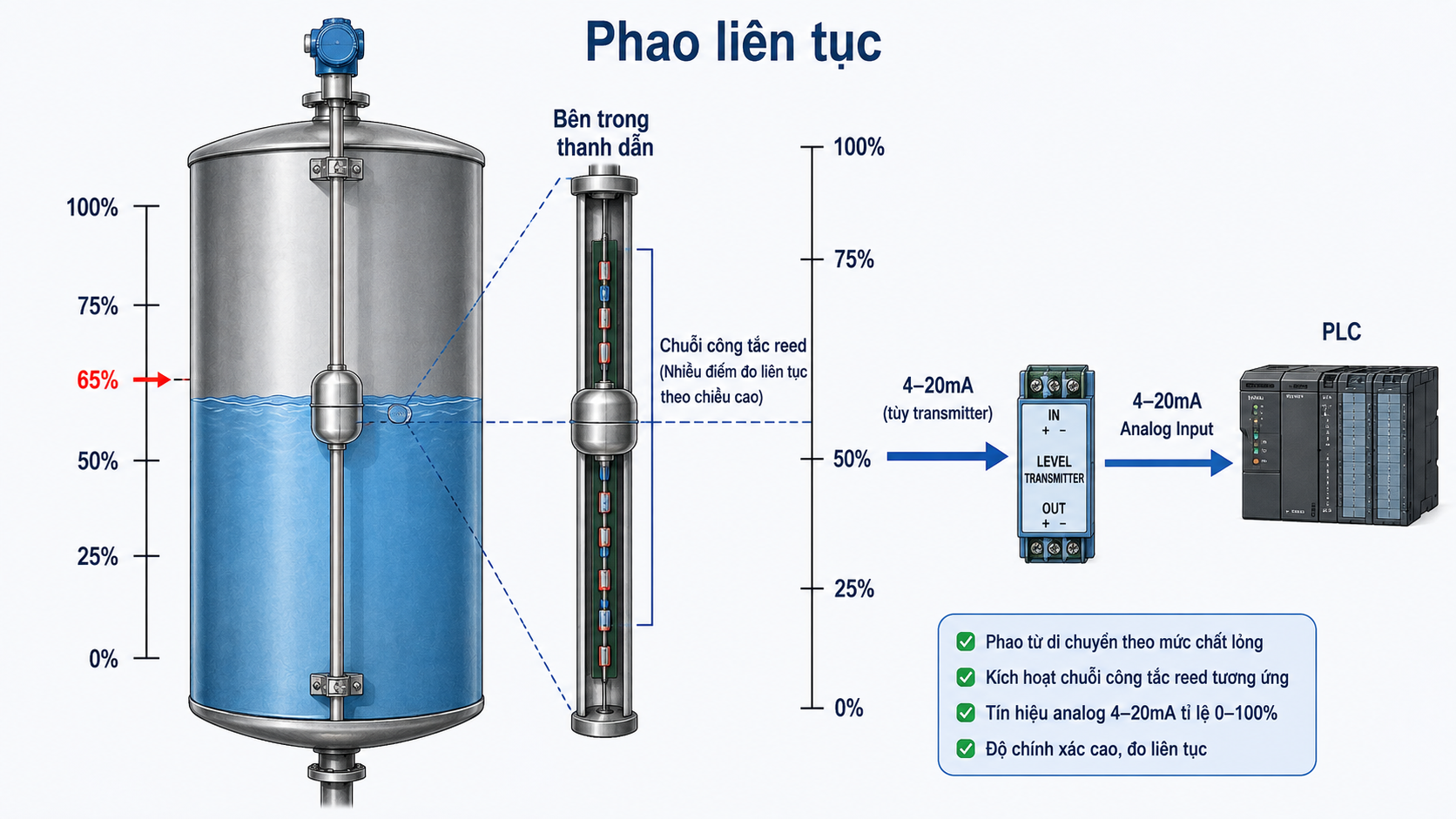

Với dạng tuyến tính thì cảm biến mức theo sự thay đổi mức điện trở, và mức thay đổi điện trở này được chuyển đổi thành tín hiệu 4-20mA tương ứng. Nghĩa là tại vị trí mực nước thấp nhất thì cảm biến cho ra mức tín hiệu là 4mA, và 20mA tại vị trí nước cao nhất. Và thường chúng ta dựa vào 2 mức tín hiệu này để kích rơle đóng hoặc ngắt motor bơm dung môi, nước…để báo đầy báo cạn cho ứng dụng.
Một loại phao báo mức của hãng Dinel
Khi nào sử dụng cảm biến đo mức nước dạng phao?
Câu hỏi này có liên quan đến câu hỏi “có mấy loại cảm biến đo mức nước” mà mình nêu ở trên. Vì sao mình nói như thế?
Các bạn để ý, không phải lúc nào người sử dụng, nhất là anh em làm chuyên về kỹ thuật cũng chọn loại cảm biến đo mức báo mức có dạng phao để sử dụng đâu!
Vì để chọn một loại cảm biến báo mức nước phù hợp thì phải xét đến nhiều yếu tố. Mình ví dụ như: phải biết loại bồn chứa cần đo như thế nào nè, rồi môi trường lắp đặt cảm biến, đến môi chất cần đo là gì (dạng sệt hay lỏng hay bột, hay rắn…), rồi phải biết nhiệt độ môi chất như thế nào nữa. Thì mới đưa ra được quyết định chọn loại cảm biến đo mức là dạng tiếp xúc hay không tiếp xúc, là dạng phao hay chênh áp, hay siêu âm, hay radar…
Cảm biến báo mức dạng phao
Vậy khi nào thì sử dụng cảm biến đo mức dạng phao?
Theo kinh nghiệm của mình thì khi ứng dụng cần báo đầy báo cạn đơn giản; môi chất là nước không độc hại, ăn mòn; nhiệt độ môi chất không quá cao (tầm <100°C) thì chúng ta có thể chọn cảm biến dạng phao báo mức nhé các bạn!
Đo mức nước dạng phao cảm biến có bền không?
Khi nói đến độ bền của phao báo mức; hay còn gọi là cảm biến đo mức nước dạng phao thì phải xét đến ứng dụng của loại này như thế nào, nghĩa là bạn cần dùng đo mức cho môi trường nào, dung môi gì; nhiệt độ ra sao thì mới nói đến độ bền của cảm biến được.
Mình ví dụ: Bạn đang có nhu cầu mua phao báo mức cho bồn hóa chất thì bạn không thể nào chọn loại phao báo mức có cấu tạo từ kim loại được, sẽ hỏng ngay sau khi tiếp xúc thôi; phải chọn loại bằng nhựa thì mới sử dụng được. Ngược lại; khi cần phao báo mức để dùng trong môi trường dung môi có nhiệt độ cao thì phải dùng cảm biến đo mức nước dạng phao có cấu tạo kim loại mới bền được; không thể nào chọn loại phao bằng nhựa sẽ không bền được đâu.
Trên là hai ví dụ cho thấy là chúng ta phải chọn loại phù hợp với môi chất đo, môi trường và nhiệt độ đo thì mới trả lời được cho câu hỏi phao báo mức có bền không.
Cảm biến báo mức Dinel- Cộng Hòa Séc
Ưu và nhược điểm của cảm biến đo mức dạng phao
Ưu điểm
- Phao báo mức đã được phát minh từ rất lâu; nên được ứng dụng rộng rãi và rất phổ biến từ đời sống đến công nghiệp. Ví dụ như: trong bồn nước gia đình, trong bình nhiên liệu xe, trong bồn nước công nghiệp…
- Giá thành phải nói là rẻ so với các loại cảm biến khác, nên được dùng nhiều
- Cơ cấu đơn giản, dễ sử dụng, thay thế
- Lắp đặt đơn giản, dễ dàng
- Độ sai số nằm trong khoảng chấp nhận được với các ứng dụng không cần độ chính xác cao
Nhược điểm
- Phát minh lâu đời cũng là một nhược điểm vì công nghệ cũ, lạc hậu, lỗi thời
- Không dùng cho ứng dụng cần độ chính xác cao được
- Thiết bị chiếm diện tích, cồng kềnh
- Khó bảo trì, hư hỏng, sai số thì chỉ có thay mới
- Thiếu độ nhạy, hay độ nhạy không cao do sử dụng cơ cấu cơ là chủ yếu
- Độ bền kém, khi sử dụng trong môi trường khắc nghiệt
Cảm biến báo mức dạng phao
Cách chọn cảm biến đo mức dạng phao
Cách chọn cảm biến dạng phao rất đơn giản; không đòi hỏi người sử dụng phải am hiểu về kỹ thuật hay cần trình độ chuyên môn cao.

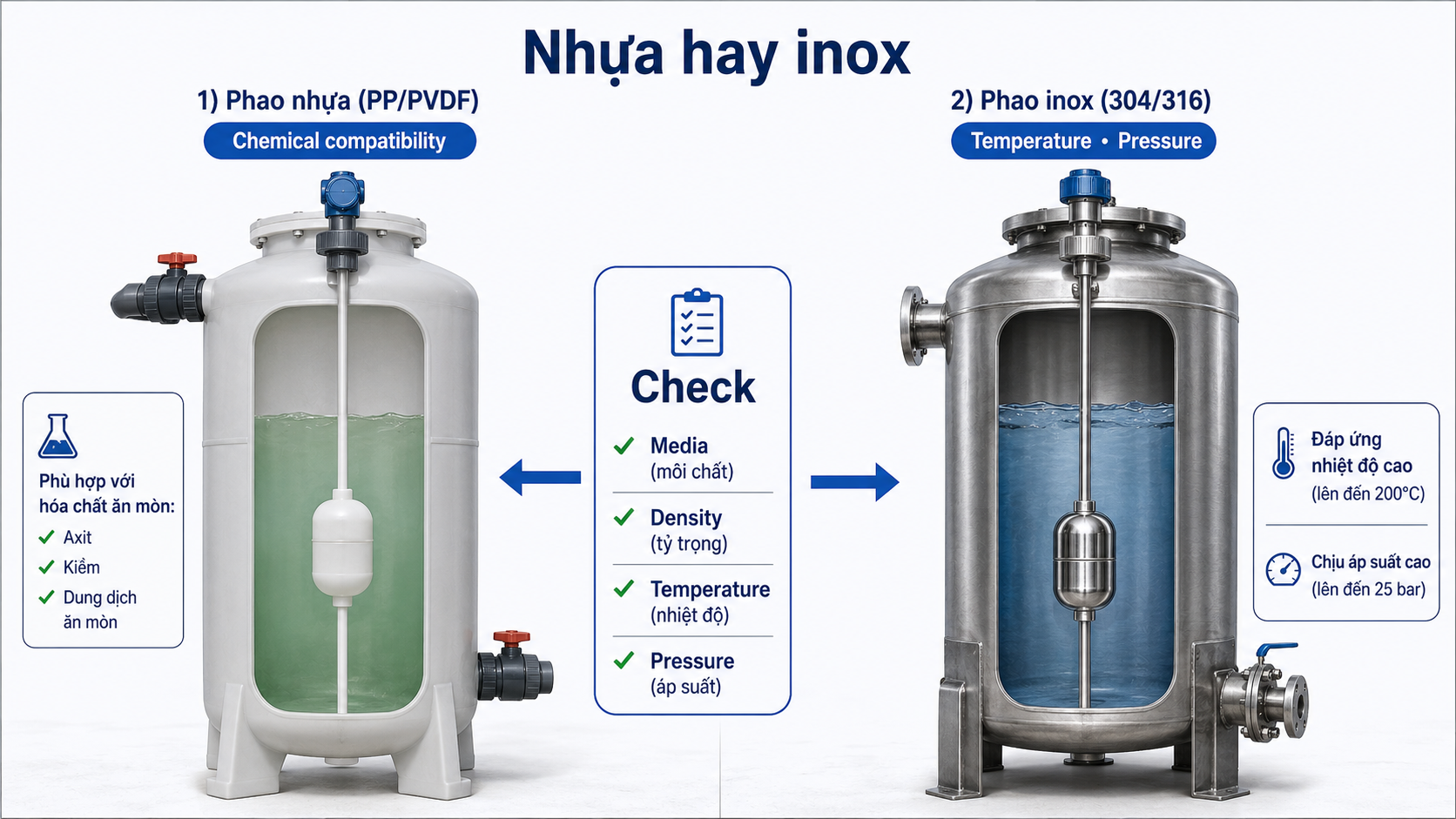

Chỉ cần bạn xác định loại dung môi mà bạn cần đo mức, báo mức để chọn loại báo mức phao bằng nhựa hay bằng inox cho phù hợp mà thôi.
Đo mức bằng phao

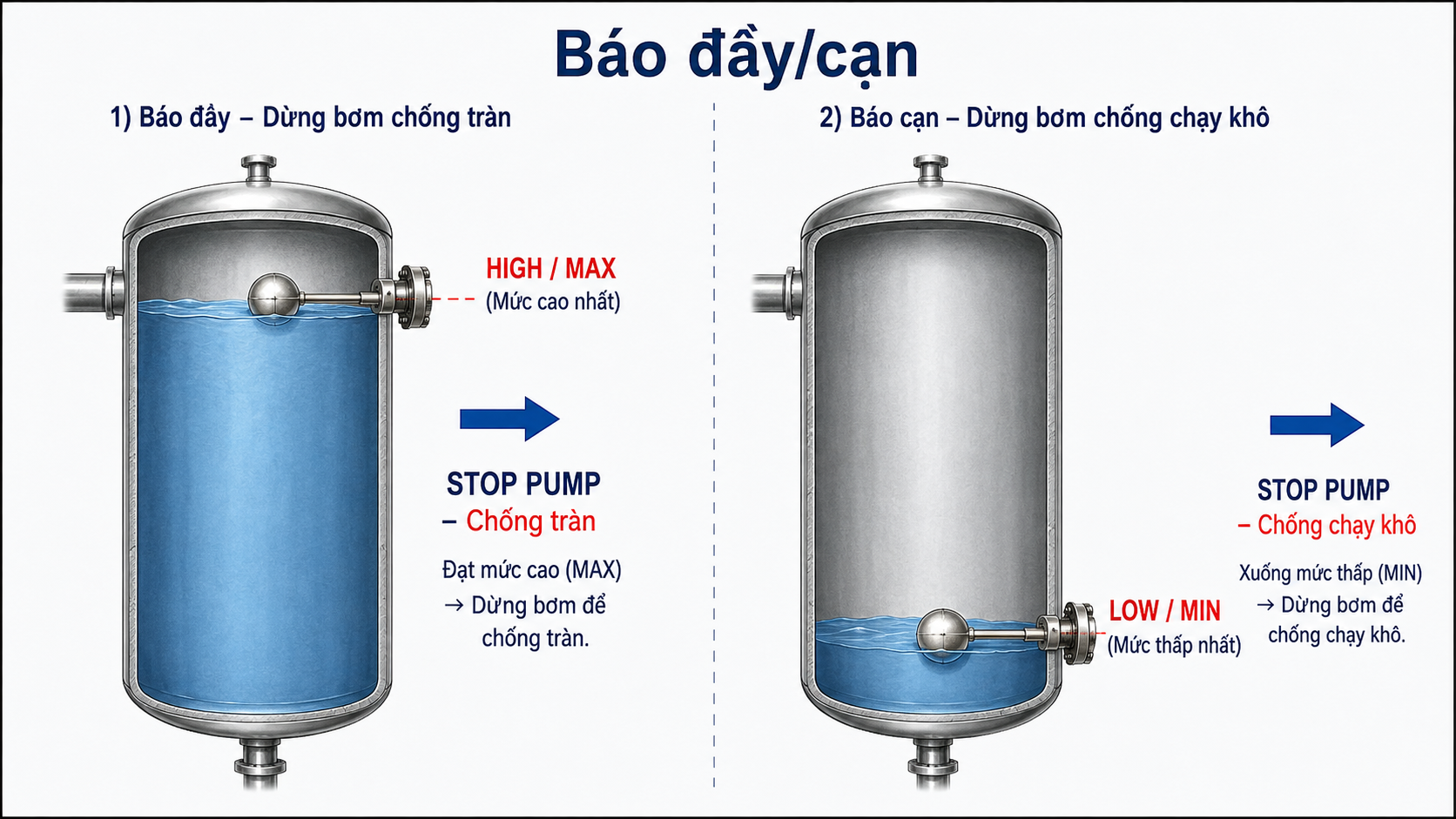

Phao báo mức thường có loại phao báo cạn; phao báo đầy và có loại kết hợp vừa báo cạn nước vừa báo tràn nước. Cho nên tùy vào nhu cầu mà các bạn chọn loại một tính năng báo cạn, báo đầy hay kết hợp cả hai.
Một lưu ý nữa mà các bạn cần biết khi chọn cảm biến đo mức dạng phao là chọn loại sản phẩm có thương hiệu hay không; chính hãng hay hàng gia công, loại tốt hay loại bình thường dùng tạm. Vì mỗi loại hàng, chính hãng hay có thương hiệu thì giá cả sẽ đắt hơn; nhưng bù lại sẽ giúp bạn yên tâm sử dụng vì đồ bền, chất lượng sản phẩm và tính năng báo mức của phao sẽ chính xác hơn.

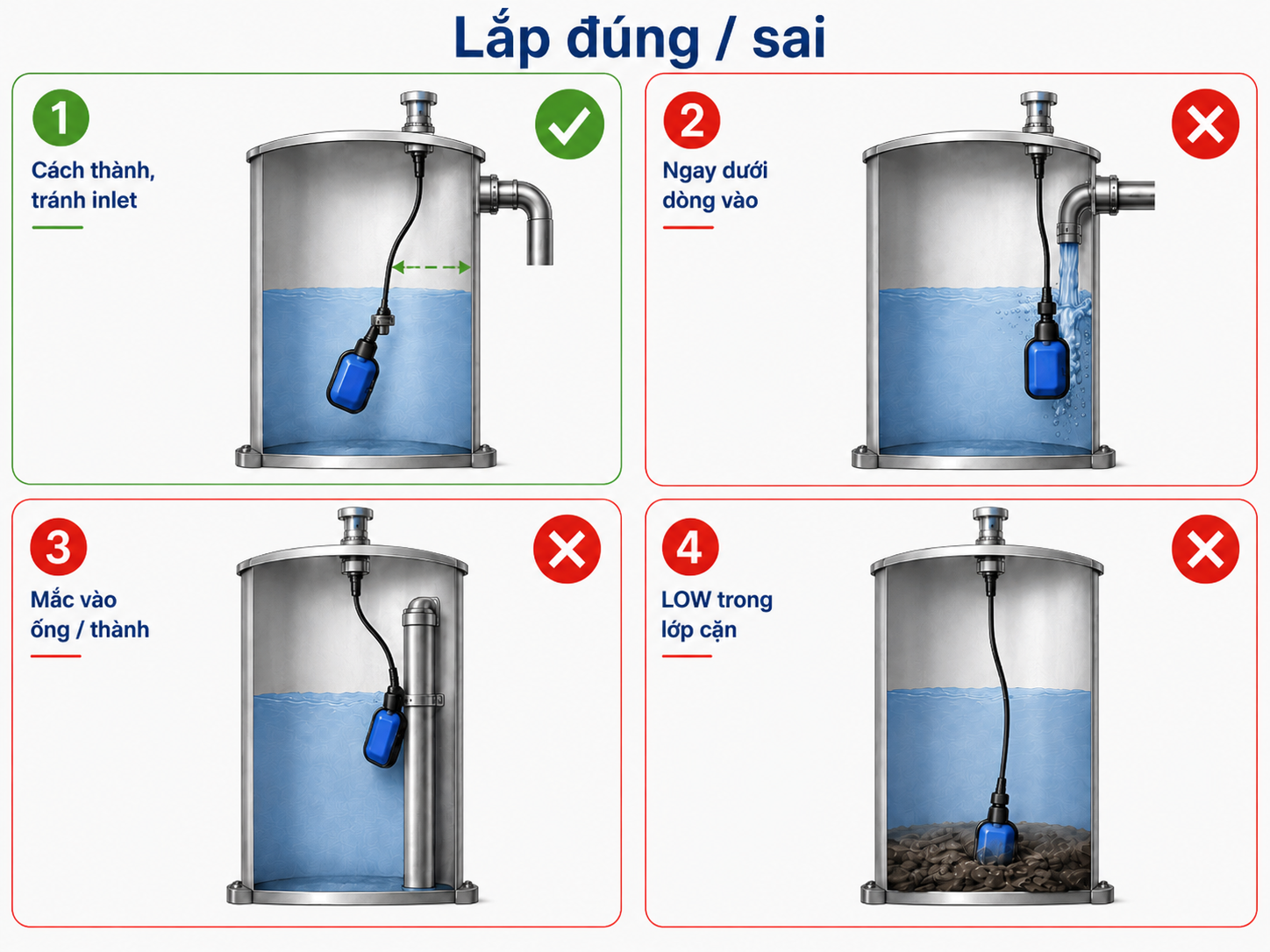

Cách lắp đặt cảm biến đo mức nước dạng phao đúng
Đối với phao đo mức nước hay cảm biến báo đầy báo cạn; thì việc lắp đặt rất đơn giản, chỉ cần canh đúng vị trí và khoảng cách đặt phao hợp lý thì ta có thể cố định dây phao vào thành bồn hoặc bào một thanh phụ trợ. Các bạn có thể tham khảo như hình ví dụ minh họa bên dưới.
Khi mực nước vừa xuống dưới phao cảm biến báo cạn; thì phao sẽ gửi tín hiệu về bảng điều khiển để kích hoạt rơle đóng và cấp nguồn cho hệ thống bơm hoạt động bơm nước vào bồn.
Nước được bơm vào bồn đến vừa qua cảm biến phao báo đầy thì phao sẽ gửi tín hiệu về bảng điều khiển để ngắt rơle; và ngắt nguồn cấp cho hệ thống bơm ngưng hoạt động.
Cách lắp đặt cảm biến báo mức dạng phao
Mua cảm biến đo mức dạng phao ở đâu
Trên thị trường thì phao báo mức rất thông dụng và phổ biến; và được sử dụng trong rất nhiều ứng dụng, đâu đâu cũng thấy báo mức dạng phao này. Ví dụ như phao báo mức xăng, dầu; nhiên liệu trong bình xăng xe máy, ôtô, container; phao báo mức trong bồn cầu nhà vệ sinh; bồn nước gia đình…và trong công nghiệp thì không thể thiếu rồi.
Vì cảm biến đo mức dạng phao này quá phổ biến; nên hầu hết các tiệm điện gia dụng- công nghiệp đều có bán với đa dạng mẫu mã; chủng loại, thương hiệu với giá cả từ rẻ đến đắt.
Bạn cần xác định nhu cầu của mình dùng phao báo mức như thế nào mà chọn loại cho phù hợp.
Và nếu bạn cần loại tốt; hàng chính hãng cao cấp xuất xứ Châu Âu thì có thể liên hệ với Huphaco chúng tôi. Huphaco là đối tác phân phối chính hãng của một số thương hiệu nổi tiếng EU như: Dinel, Endress Hauser; Vega, Siemens…
Dinel là một nhà sản xuất chuyên về các loại cảm biến báo mức; đo mức chất lỏng chuyên nghiệp, có độ chính xác rất cao trong công nghiệp. Các bạn có thể tìm hiểu: cảm biến báo mức để hiểu hơn về các sản phẩm này.
